Схема и запчасти для перфоратора Интерскол П-24/700ЭР-2
Схема актуальна для изделий, у которых серийный номер начинается с 323.
Рис. 1

Перфоратор П-24/700ЭР-2 (323.*): Рис.1

1
Не настроено изображение
66.03.00.01.01
Колпачок защитный П-18/450ЭР (66)
Колпачок защитный
В наличии: 16
1
90 ₽
2
Кольцо пружинное В19х2
00.02.98.01.09
Кольцо пружинное В19х2
Кольцо пружинное
Ø19х2
В наличии: 28
1
20 ₽
3
Втулка нажимная
160.03.00.02.00
Втулка нажимная
В наличии: 16
1
80 ₽
4
Кольцо 21х32х4 П-26/800ЭР
68.03.00.03.00
Кольцо 21х32х4 П-26/800ЭР
Кольцо
Ø21хØ31.5х4 (Ø21хØ32х4)
В наличии: 16
1
80 ₽
5
Шарик 7 мм
00.02.10.10.00
Шарик 7 мм
Шарик
Ø7.14
В наличии: 64
1
20 ₽
6
Шайба специальная П-26/800ЭР
68.03.00.04.00
Шайба специальная П-26/800ЭР
Шайба специальная
В наличии: 48
1
40 ₽
7
Пружина П-26/800ЭР
68.03.00.05.00
Пружина П-26/800ЭР
Пружина коническая
В наличии: 13
1
40 ₽
8
Не настроено изображение
00.02.03.01.17
Винт 2-5х45 ГОСТ10621
М5х45
В наличии: 5
2
20 ₽
9
Винт 5х35
00.02.03.01.52
Винт 5х35
Винт саморез
ST4.8х35 (ST5х35)
В наличии: 10
2
40 ₽
10
Корпус редуктора П-24/700ЭР-2
323.03.01.01.00
Корпус редуктора П-24/700ЭР-2
Корпус редуктора
В наличии: 1
1
1,210 ₽
11
Кнопка П-26/800ЭР
68.05.01.02.00
Кнопка П-26/800ЭР
Кнопка
Стандарт черн.
В наличии: 9
1
30 ₽
12
Кольцо резиновое П-22/620ЭР
100.05.01.01.00
Кольцо резиновое П-22/620ЭР
Кольцо резиновое
Ø11х2.5 (уплотнительное)
В наличии: 4
1
60 ₽
13
Пружина П-26/800ЭР
68.05.01.03.00
Пружина П-26/800ЭР
Пружина
В наличии: 9
1
20 ₽
14
Поводок переключателя П-26/800ЭР
68.05.01.05.00
Поводок переключателя П-26/800ЭР
Поводок переключателя
Нет в наличии
1
50 ₽
15
Ручка переключателя П-26/800ЭР
68.05.01.04.00
Ручка переключателя П-26/800ЭР
Ручка переключателя
Стандарт черн.
В наличии: 7
1
90 ₽

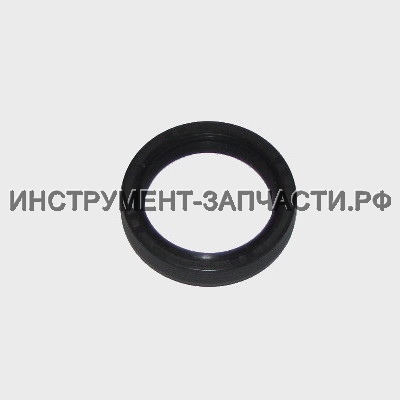

16
Манжета
160.03.00.05.00
Манжета
Ø24хØ33х6
В наличии: 10
1
210 ₽
17
Подшипник шариковый 61805 (25х37х7)
00.01.01.01.77
Подшипник шариковый 61805 (25х37х7)
Подшипник шариковый
61805 (25х37х7)
В наличии: 1
1
180 ₽
18
Кольцо запорное 30х1,5 П-26/800ЭР
68.03.01.01.00
Кольцо запорное 30х1,5 П-26/800ЭР
Кольцо запорное
Ø30х2 (Ø30х1.5)
В наличии: 4
2
20 ₽
19
Шайба П-26/800ЭР
68.03.01.02.00
Шайба П-26/800ЭР
Шайба
Ø30х41.5х2.5
В наличии: 5
1
50 ₽
20
Пружина П-30/900ЭР
86.03.00.22.00
Пружина П-30/900ЭР
Пружина
В наличии: 14
1
60 ₽
21
Колесо зубчатое
160.03.00.09.00
Колесо зубчатое
Z=57
В наличии: 4
1
220 ₽
22
Втулка кулачковая П-26/800ЭР
68.03.01.06.00
Втулка кулачковая П-26/800ЭР
Втулка кулачковая
В наличии: 5
1
160 ₽
23
Ролик игольчатый 2,5х11,8
00.02.11.03.02
Ролик игольчатый 2,5х11,8
Ролик игольчатый
2.5х11.8
В наличии: 14
3
20 ₽
24
Ствол
160.03.01.01.00
Ствол
Нет в наличии
1
500 ₽
25
Кольцо уплотнительное П-22/620ЭР
100.03.01.03.00
Кольцо уплотнительное П-22/620ЭР
Кольцо уплотнительное
Нет в наличии
2
20 ₽
26
Проммасса
160.03.01.02.00
Проммасса
В наличии: 3
1
110 ₽
27
Кольцо резиновое
160.03.01.04.00
Кольцо резиновое
Ø18х3
Нет в наличии
1
60 ₽
28
Крышка ловителя бойка
160.03.01.07.00
Крышка ловителя бойка
В наличии: 1
1
100 ₽
29
Не настроено изображение
160.03.01.05.00
Кольцо уплотнительное
Кольцо резиновое
В наличии: 6
1
50 ₽
30
Кольцо пружинное П-22/620ЭР
100.03.01.08.00
Кольцо пружинное П-22/620ЭР
Кольцо пружинное
Ø26.5х2
В наличии: 8
1
20 ₽
31
Боёк
160.03.00.10.00
Боёк
Ø20х37
В наличии: 6
1
130 ₽
31
Не настроено изображение
010336(6)
Боек для перфоратора Интерскол П-24/700ЭР с резиновым кольцом, AEZ
Включает в себя аналоги арт.160.03.00.10.00 и 100.03.00.11.00
В наличии: 4
1
240 ₽
32
Кольцо резиновое П-22/620ЭР
100.03.00.11.00
Кольцо резиновое П-22/620ЭР
Кольцо резиновое
14х3
В наличии: 15
1
70 ₽
33
Поршень
160.03.00.12.00
Поршень
Ø20х23.8
В наличии: 1
1
260 ₽
33
Не настроено изображение
010174(6)
Поршень для перфоратора Интерскол П-24/700ЭР, AEZ
Аналог арт.160.03.00.12.00
В наличии: 5
1
260 ₽
34
Палец П-26/800ЭР
68.03.00.18.00
Палец П-26/800ЭР
Палец
В наличии: 8
1
60 ₽
35
Кольцо ограничительное
160.03.00.13.00
Кольцо ограничительное
В наличии: 4
2
40 ₽
36
Скоба П-26/800ЭР
68.03.00.20.00
Скоба П-26/800ЭР
Скоба
В наличии: 18
1
80 ₽
36
Не настроено изображение
010328(3)
Скоба для перфоратора Интерскол П-26/800ЭР, AEZ
Аналог арт.68.03.00.20.00
В наличии: 6
1
110 ₽
37
Кольцо резиновое
160.03.03.01.00
Кольцо резиновое
Манжета
В наличии: 5
1
40 ₽
38
Подшипник скольжения П-26/800ЭР
68.03.02.01.00
Подшипник скольжения П-26/800ЭР
Подшипник скольжения
В наличии: 2
1
110 ₽
39
Промщит
160.03.03.03.00
Промщит
В наличии: 2
1
530 ₽
40
Кольцо уплотнительное П-26/800ЭР
68.03.02.04.00
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
Ø23.2х2.4
В наличии: 18
1
60 ₽
41
Подшипник роликовый НК0709
00.01.02.01.16
Подшипник роликовый НК0709
Подшипник роликовый HK0709
HK0709 (7х11х9)
В наличии: 22
1
110 ₽
42
Не настроено изображение
160.03.02.02.00
Пластина фиксирующая
В наличии: 18
1
50 ₽
43
Винт М4х10 УШМ-115
00.02.04.01.01
Винт М4х10 УШМ-115
Винт
M4х10
В наличии: 19
1
10 ₽
44
Вал-шестерня
160.03.02.01.00
Вал-шестерня
Z=12
В наличии: 9
1
180 ₽
45
Подшипник шариковый
160.03.02.04.05
Подшипник шариковый
Подшипник шариковый специальный
9х20х5
В наличии: 11
1
170 ₽
46
Поводок переключателя П-26/800ЭР
68.03.00.21.00
Поводок переключателя П-26/800ЭР
Поводок переключателя
В наличии: 19
1
80 ₽
46
Не настроено изображение
010328(4)
Поводок для перфоратора Интерскол П-26/800, Bosch 2-24, AEZ
Поводок переключателя и скоба-пружина
включает в себя аналоги арт.68.03.00.21.00 и арт.68.03.00.22.00
В наличии: 23
1
130 ₽
47
Пружина П-26/800ЭР
68.03.00.22.00
Пружина П-26/800ЭР
Пружина
В наличии: 20
1
50 ₽
48
Подшипник роликовый НК0908 (TNKS)
00.01.02.01.19
Подшипник роликовый НК0908 (TNKS)
Подшипник роликовый НК0908
НК0908 (ТNKS)
В наличии: 3
1
110 ₽
49
Подшипник качающийся
160.03.02.03.00
Подшипник качающийся
В наличии: 16
1
780 ₽
50
Подшипник игольчатый 14,8х18х15
00.01.02.01.20
Подшипник игольчатый 14,8х18х15
Подшипник роликовый К14.8х18х15
К14.8х18х15
В наличии: 12
1
120 ₽
51
Не настроено изображение
323.03.02.04.00
Колесо зубчатое
Z-34
Нет данных о товаре
1
52
Пружина П-26/800ЭР
68.03.00.25.00
Пружина П-26/800ЭР
Пружина
В наличии: 71
1
50 ₽
53
Опора пружины П-26/800ЭР
68.03.00.26.00
Опора пружины П-26/800ЭР
Опора пружины
В наличии: 16
1
50 ₽
54
Втулка опорная П-26/800ЭР
68.03.02.05.00
Втулка опорная П-26/800ЭР
Втулка опорная
В наличии: 18
1
60 ₽
55
Не настроено изображение
160.03.02.02.00
Пластина фиксирующая
В наличии: 18
1
50 ₽
56
Винт М4х10
00.02.04.05.03
Винт М4х10
Винт
М4х10
В наличии: 18
2
10 ₽
57
Щит П-24/700ЭР-2
323.03.05.01.00
Щит П-24/700ЭР-2
Щит
В наличии: 1
1
30 ₽
58
Подшипник шариковый (9х24х7) 609RS специсполнение
00.01.01.01.61
Подшипник шариковый (9х24х7) 609RS специсполнение
Подшипник шариковый
609 (9х24х7)
В наличии: 5
1
260 ₽
59
Якорь с вентилятором
160.04.02.01.00
Якорь с вентилятором
Ø35х47 мм
В наличии: 1
1
1,710 ₽
60
Не настроено изображение
00.01.01.01.06
Подшипник шариковый 607Z Д-500
Подшипник шариковый
607ZZ (7х19х6)
В наличии: 5
1
230 ₽
60
Не настроено изображение
607-2Z
Подшипник (SKF) 7х19х6
Подшипник шариковый
607-2Z 7х19х6 SKF (Италия)
Нет в наличии
1
290 ₽
60
Не настроено изображение
607-2RSH
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый
607-2RSH 7х19х6 SKF (Италия)
Нет в наличии
1
320 ₽
60
Подшипник 180607/607-2RS
607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
В наличии: 31
1
60 ₽
61
Диафрагма П-24/700ЭР-2
323.04.00.01.00
Диафрагма П-24/700ЭР-2
Диафрагма
Нет в наличии
1
40 ₽
62
Не настроено изображение
00.02.03.01.11
Винт ST3.9х16
Винт саморез
ST3.9х16
В наличии: 5
2
10 ₽
63
Статор
160.04.01.00.00
Статор
Нет в наличии
1
1,120 ₽
64
Втулка демпфирующая П-26/800ЭР
68.04.02.03.00
Втулка демпфирующая П-26/800ЭР
Втулка демпфирующая
В наличии: 9
1
50 ₽
65
Не настроено изображение
323.05.00.01.00
Корпус двигателя П-24/700ЭР2
Корпус двигателя
Нет в наличии
1
180 ₽
66
Не настроено изображение
160.04.00.04.00
Пластина контактная
Нет в наличии
2
110 ₽
67
Колодка контактная
160.04.00.03.00
Колодка контактная
Нет в наличии
1
140 ₽
68
Не настроено изображение
160.04.00.05.00
Клемма
Нет в наличии
2
70 ₽
69
Не настроено изображение
00.02.03.01.21
Винт 3х8 ПШМ-180
Винт саморез
ST3х8
В наличии: 12
2
30 ₽
70
Щетка П-18/450 ЭР
66.04.04.02.00
Щетка П-18/450 ЭР
Щетка электрическая
6х9х11.2
В наличии: 55
2
70 ₽
71
Не настроено изображение
66.04.04.01.00
Щеткодержатель П-18/450 ЭР
Щеткодержатель
В наличии: 23
2
90 ₽
72
Узел щеткодержателя в сборе П-24/700ЭР
66.04.04.00.00
Узел щеткодержателя в сборе П-24/700ЭР
Узел щеткодержателя в сборе
Пластиковая обойма с металлическими вставками
В наличии: 8
1
240 ₽
72
Не настроено изображение
66.04.04.03.00
Обойма щеткодержателя П-24/650ЭР
Обойма щеткодержателя
Пластиковая обойма без металлических вставок
В наличии: 29
1
80 ₽
73
Не настроено изображение
100.04.04.04.00
Упор переключателя реверса П-22/620ЭР (100)
Упор переключателя реверса
В наличии: 10
2
20 ₽
74
Не настроено изображение
323.05.00.02.00
Накладка в сборе П-24/700ЭР2
Ручка-накладка
Нет в наличии
1
100 ₽
75
Винт 4х35
00.02.03.01.46
Винт 4х35
Винт саморез
ST4х35
В наличии: 3
1
20 ₽
76
Не настроено изображение
00.10.05.01.05
Блок конденсаторный П-26/800ЭР
Блок конденсаторный
TNS-2 0.33mF KX2 40/085/21/C250V
В наличии: 1
1
160 ₽
77
Выключатель П-24/700ЭР
00.10.01.01.17
Выключатель П-24/700ЭР
Выключатель
KEDU 071103010 EN61058 8(6)A 250V ~5E4
В наличии: 4
1
770 ₽

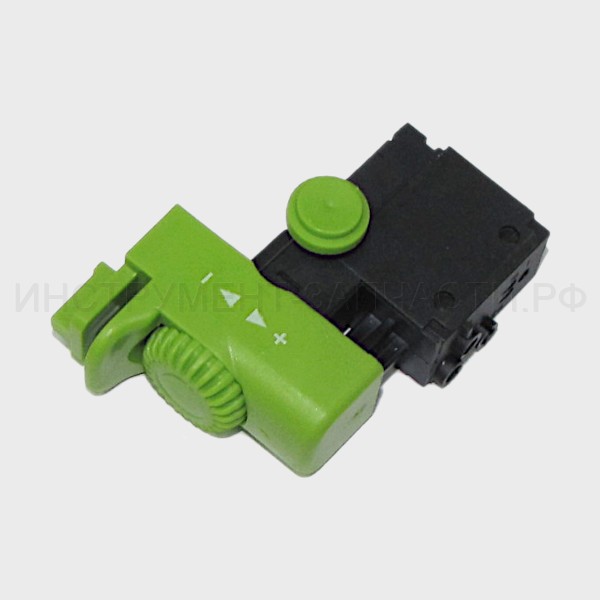

77*
Не настроено изображение
00.10.01.04.36
Выключатель
FA2-4/1BEK-6
В наличии: 1
1
810 ₽
78
Не настроено изображение
00.02.03.01.06
Винт 4х18 ДУ-650ЭР
Винт саморез
ST4х18
В наличии: 1
1
20 ₽
79
Не настроено изображение
66.04.00.05.00
Дроссель
2х7витков
В наличии: 1
1
80 ₽
80
Шнур питания с вилкой 2х1,0, 2м
00.10.02.02.01
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
HO7RN-F 2х1мм², L-4м
В наличии: 2
1
1,200 ₽
81
Не настроено изображение
68.04.00.04.00
Планка фиксации шнура П-26/800ЭР
Планка фиксации шнура
Нет в наличии
1
20 ₽
82
Трубка защитная шнура П-26/800ЭР
68.04.00.06.00
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура
В наличии: 6
1
50 ₽
84
Не настроено изображение
68.02.01.07.21
Заглушка
Нет данных о товаре
1
85
Не настроено изображение
13009.5047
Ручка боковая
Нет данных о товаре
1
86
Не настроено изображение
68.02.01.04.00
Прижим П-26/800ЭР
Прижим
М6
В наличии: 1
1
20 ₽
87
Не настроено изображение
68.02.01.03.00
Держатель П-26/800ЭР
Держатель
В наличии: 2
1
80 ₽
88
Не настроено изображение
68.02.01.05.00
Винт барашковый М6 П-26/800ЭР
Винт барашковый
М6х15
В наличии: 10
1
30 ₽
89
Не настроено изображение
66.02.01.01.00
Хомут П-24/700ЭР
Хомут
В наличии: 1
1
50 ₽
90
Не настроено изображение
68.02.01.02.00
Винт специальный М8 П-26/800ЭР
Винт специальный
М8
В наличии: 10
1
50 ₽
91
Не настроено изображение
68.02.00.01.00
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины бурения (сверления)
В наличии: 8
1
110 ₽
001
Муфта в сборе П-24/700ЭР2
323.02.00.00.00
Муфта в сборе П-24/700ЭР2
Муфта в сборе
В наличии: 11
1
250 ₽
002
Корпус редуктора в сборе П-24/700ЭР2
323.03.01.00.00
Корпус редуктора в сборе П-24/700ЭР2
Корпус редуктора в сборе
Нет в наличии
1
1,450 ₽
003
Не настроено изображение
68.05.01.00.00
Переключатель режимов в сборе П-24/700ЭР2
Переключатель режимов в сборе
В наличии: 6
1
140 ₽
004
Не настроено изображение
160.03.01.00.00
Ствол в сборе П-24/700ЭР-2
Ствол в сборе
В наличии: 2
1
930 ₽
005
Не настроено изображение
323.03.01.10.00
Ударный механизм
Нет данных о товаре
1
006
Ствол с ударным механизмом в сборе П-24/700ЭР2
323.03.03.00.00
Ствол с ударным механизмом в сборе П-24/700ЭР2
Ствол в сборе с ударным механизмом
В наличии: 1
1
1,070 ₽
007
Поршень в сборе П-24/700ЭР2
323.03.04.00.00
Поршень в сборе П-24/700ЭР2
Поршень в сборе
Нет в наличии
1
470 ₽
008
Промщит в сборе П-24/700ЭР2
323.03.05.00.00
Промщит в сборе П-24/700ЭР2
Промщит в сборе
В наличии: 1
1
790 ₽
009
Не настроено изображение
160.03.02.00.00
Вал промежуточный в сборе П-24/700ЭР2
Вал промежуточный с поводком в сборе
поз.44+45+46+47
В наличии: 1
1
340 ₽
009*
Не настроено изображение
160.03.02.00.01
Вал промежуточный c подшипником спец. в сборе П-24/700ЭР2
Вал промежуточный c подшипником спец. в сборе
поз.44+45
В наличии: 2
1
270 ₽
010
Не настроено изображение
160.03.06.00.00
Подшипник качающийся в сборе П-24/700ЭР
Подшипник качающийся в сборе
В наличии: 1
1
1,010 ₽
011
Не настроено изображение
160.04.04.00.00
Узел щеточный в сборе П-24/700ЭР
Узел щеткодержателя в сборе
Нет в наличии
1
240 ₽
012
Ручка боковая в сборе П-26/800 ЭР
68.02.01.00.00
Ручка боковая в сборе П-26/800 ЭР
Ручка боковая в сборе
Ø43-46.2
В наличии: 14
1
300 ₽
A
Не настроено изображение
010255(25)
Ремнабор патрона для перфоратора Интерскол П-24/700ЭР, AEZ
Аналог арт.323.02.00.00.00, включает в себа арт.66.03.00.01.01(86.03.00.01.00), арт.66.02.98.01.06(00.02.98.01.09), арт.160.03.00.02.00, арт.68.03.00.03.00(100.03.00.03.00), арт.00.02.10.10.00, арт.68.03.00.04.00(100.03.00.04.00) и арт.68.03.00.05.00
В наличии: 3
1
260 ₽
B
Не настроено изображение
010174(2)
Ствол в сборе для перфоратора Интерскол П-24/700ЭР, AEZ
Аналог арт.160.03.01.00.00(323.03.03.00.00), включает в себя арт.68.03.01.01.00, арт.68.03.01.02.00, арт.160.03.00.08.00, арт.160.03.00.09.00, арт.68.03.01.06.00, арт.00.02.11.03.02, арт.160.03.01.01.00, арт.100.03.01.03.00, арт.160.03.01.02.00, арт.160.03.01.04.00, арт.160.03.01.07.00, арт.160.03.01.04.00 и арт.160.03.01.06.00
Нет в наличии
1
1,950 ₽
C
Не настроено изображение
010174(5)
Промвал в сборе для перфоратора Интерскол П-24/700ЭР, AEZ
Включает в себя аналоги арт.160.03.02.01.00, арт.160.03.02.04.05(00.01.01.01.60), арт.00.01.02.01.19, арт.160.03.02.03.00, арт.00.01.02.01.20 и арт.160.03.02.04.00
Нет в наличии
1
1,430 ₽
