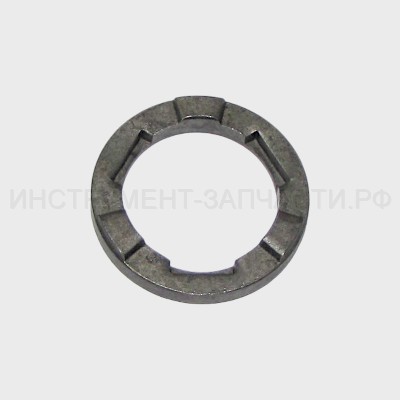

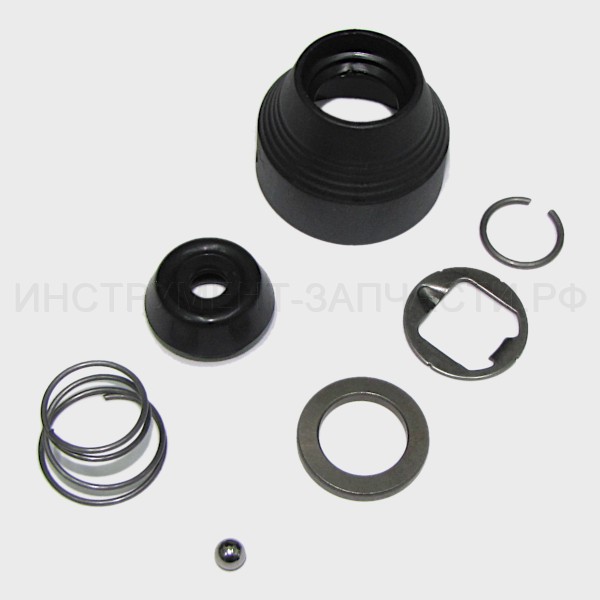

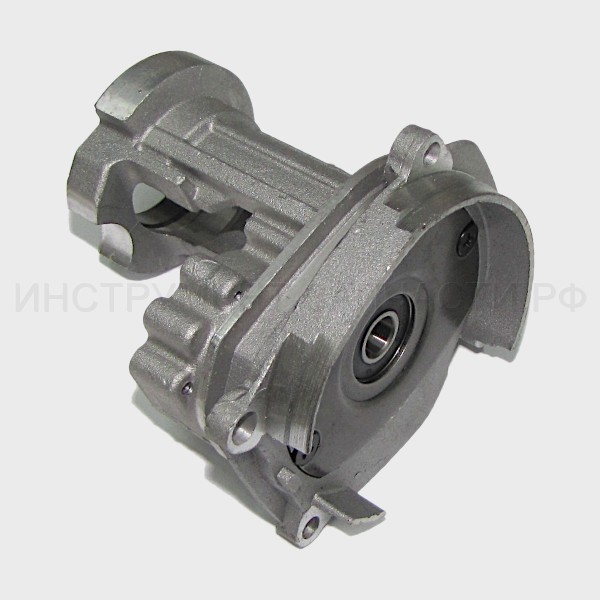

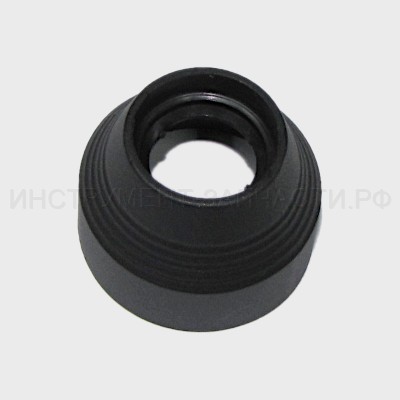

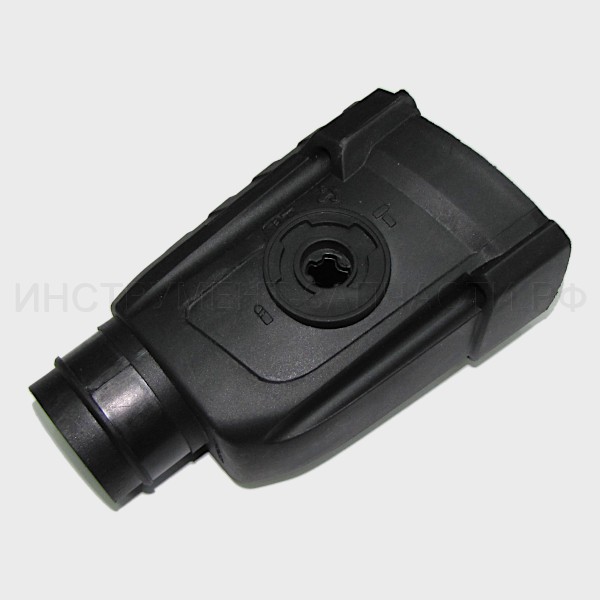

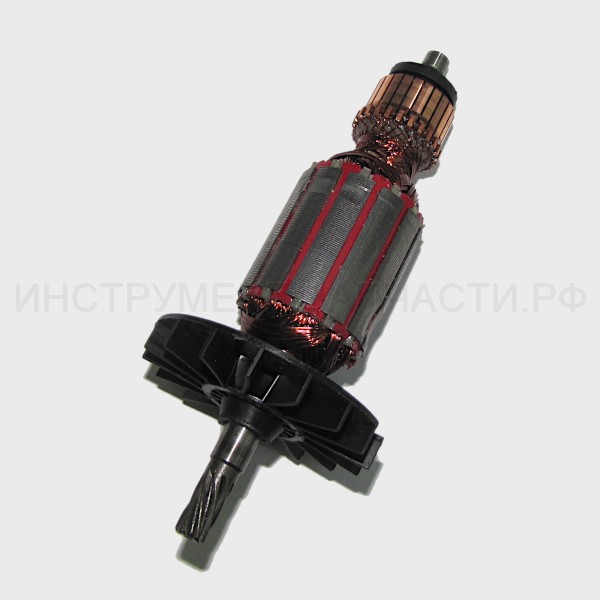

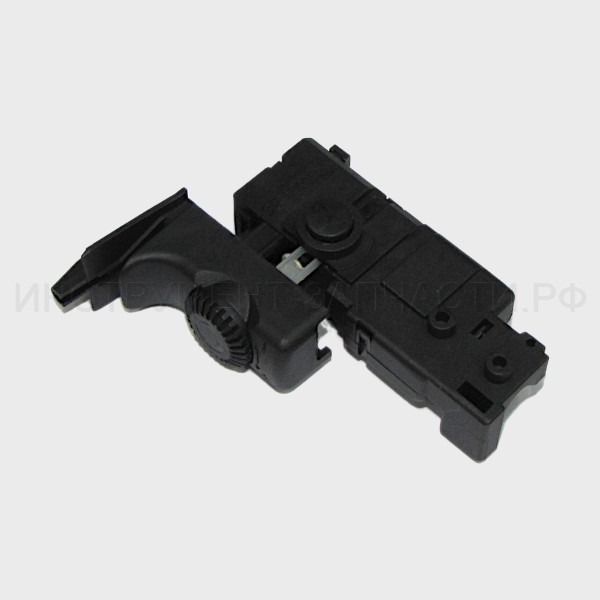

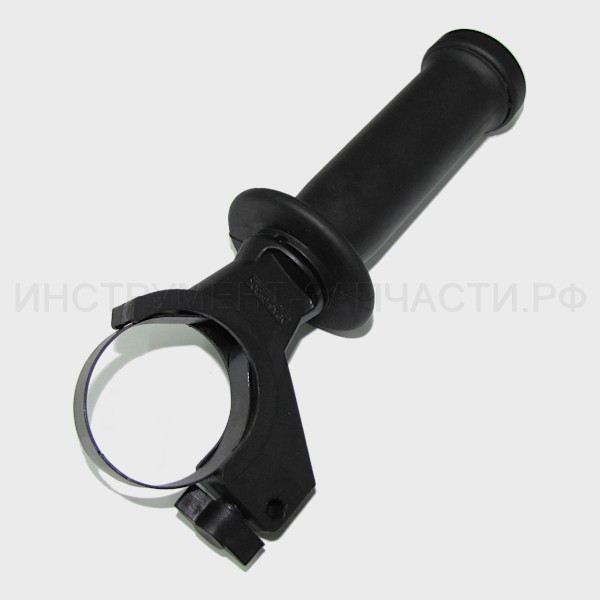

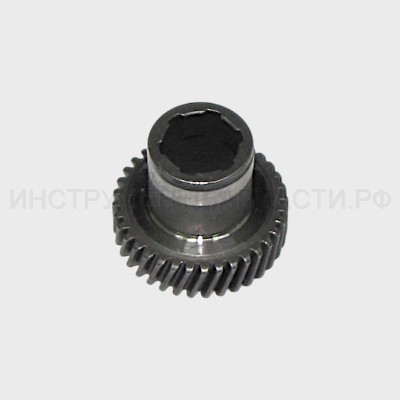

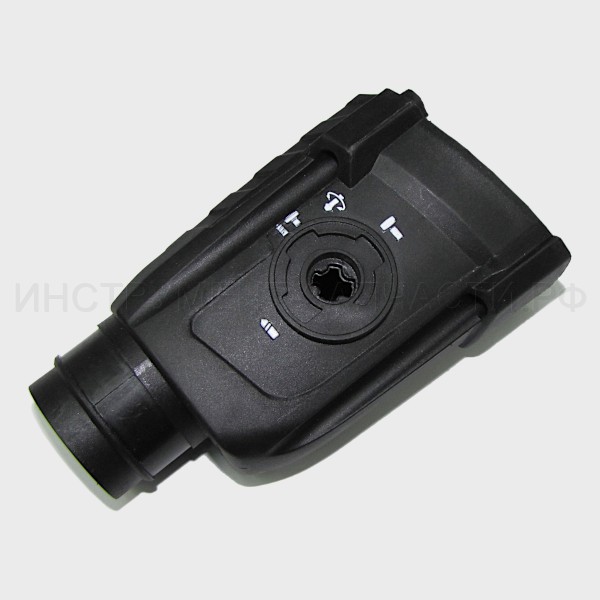

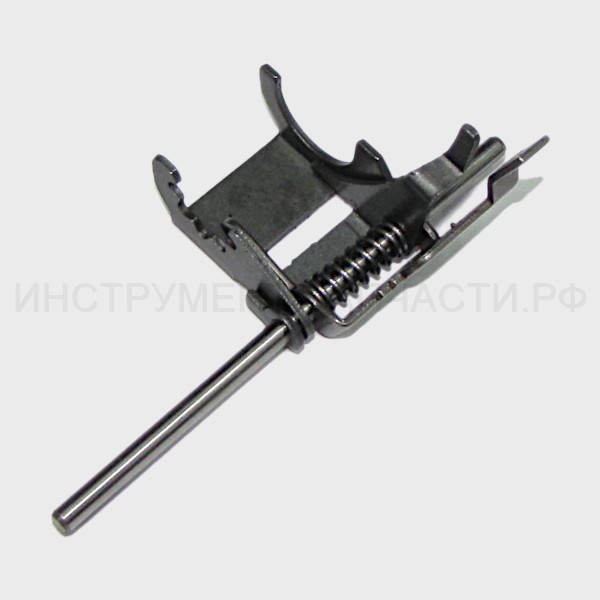

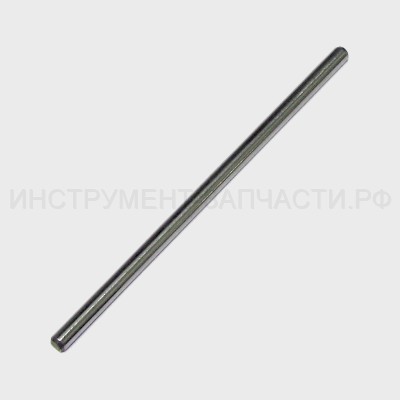

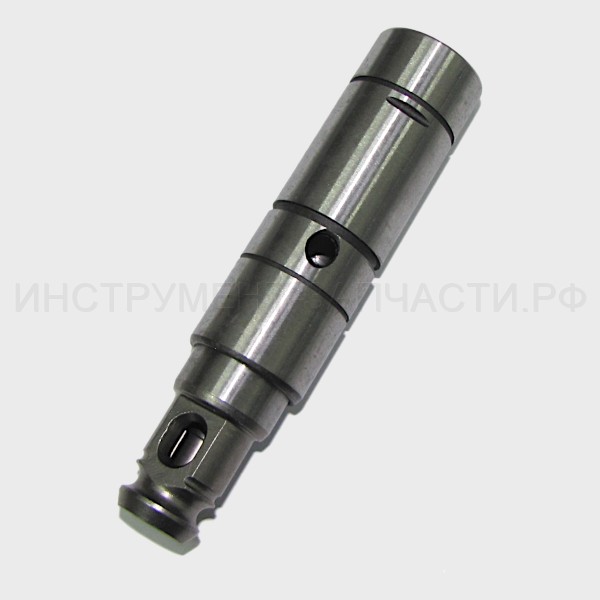

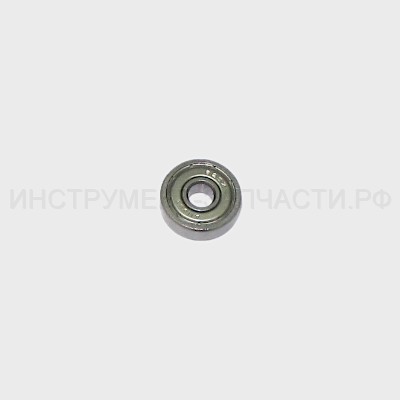

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-25/750ЭР Схема актуальна для изделий, у которых серийный номер начинается с 733. Рис. 1 Перфоратор П-25/750ЭР (733.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 731.02.00.00.00 Муфта в сборе ПА-26/18В Муфта в сборе В наличии: 2 1 210 ₽ 1-1 1-1 66.03.00.01.01 Колпачок защитный П-18/450ЭР (66) Колпачок защитный В наличии: 16 1 90 ₽ 1-2 1-2 00.02.98.01.09 Кольцо пружинное В19х2 Кольцо пружинное Ø19х2 В наличии: 28 1 20 ₽ 1-3 1-3 731.03.00.02.00 Втулка нажимная ПА-26/18ВМ (731) Втулка нажимная В наличии: 5 1 50 ₽ 1-4 1-4 68.03.00.03.00 Кольцо 21х32х4 П-26/800ЭР Кольцо Ø21хØ31.5х4 (Ø21хØ32х4) В наличии: 16 1 80 ₽ 1-5 1-5 00.02.10.10.00 Шарик 7 мм Шарик Ø7.14 В наличии: 64 1 20 ₽ 1-6 1-6 68.03.00.04.00 Шайба специальная П-26/800ЭР Шайба специальная Ø32 В наличии: 48 1 40 ₽ 1-7 1-7 68.03.00.05.00 Пружина П-26/800ЭР Пружина L-20мм; d-1.5мм (коническая) В наличии: 13 1 40 ₽ 2 2 00.02.03.01.17 Винт 2-5х45 ГОСТ10621 М5х45 В наличии: 5 4 20 ₽ 3 3 731.03.01.00.00 Корпус редуктора в сборе В наличии: 2 1 700 ₽ 3-1 3-1 731.03.01.01.00 Корпус редуктора ПА-26/18ВМ (731) Корпус редуктора В наличии: 1 1 350 ₽ 3-2 3-2 68.03.00.12.00 Манжета П-26/800ЭР Манжета Ø41х7хØ30 (304171413Х) В наличии: 4 1 270 ₽ 3-3 3-3 68.03.04.00.00 Подшипник игольчатый в сборе П-26/800ЭР Подшипник игольчатый в сборе В наличии: 2 1 350 ₽ 3-3-1 3-3-1 00.01.02.01.18 Подшипник роликовый НК3012 Подшипник игольчатый HK3012 (30х37х12) Нет в наличии 1 140 ₽ 3-3-2 3-3-2 68.03.00.13.00 Втулка П-26/800ЭР Втулка Ø43.6х36.95х24.5 В наличии: 3 1 130 ₽ 3-4 3-4 00.01.02.01.26 Подшипник роликовый HK0608 Подшипник роликовый HK0608 (6х10х8) В наличии: 1 1 90 ₽ 3-5 3-5 00.01.01.21.13 Подшипник шариковый 628/6-2Z (6х13х5) Нет данных о товаре 1 4 4 100.05.01.02.00 Кнопка П-22/620ЭР Кнопка В наличии: 3 1 50 ₽ 5 5 100.05.01.03.02 Пружина переключателя П-22/620ЭР Пружина переключателя В наличии: 1 1 20 ₽ 6 6 100.05.01.01.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое Ø16х11х2.5 (уплотнительное) Нет в наличии 1 60 ₽ 7 7 324.03.02.04.00 Ручка переключателя П-30/900ЭР-2 Ручка переключателя В наличии: 2 1 70 ₽ 8 8 731.03.03.00.00 Ствол в сборе с ударным механизмом ПА-26/18В Ствол в сборе с ударным механизмом В наличии: 1 1 810 ₽ 8-1 8-1 86.03.01.01.01 Кольцо Ø31х2.6 П-24/650ЭР (428) Кольцо Ø31.0х2.6 В наличии: 11 1 20 ₽ 8-2 8-2 68.03.01.02.00 Шайба П-26/800ЭР Шайба Ø30х41.5х2.5 В наличии: 5 1 50 ₽ 8-3 8-3 86.03.00.22.00 Пружина П-30/900ЭР Пружина Ø39хØ31 4.2 В наличии: 14 1 60 ₽ 8-4 8-4 68.03.01.04.00 Колесо зубчатое Z=40 П-26/800ЭР Колесо зубчатое D-50мм; Z=40 В наличии: 6 1 240 ₽ 8-5 8-5 00.02.11.03.02 Ролик игольчатый 2,5х11,8 Ролик игольчатый 2.5х11.8 В наличии: 14 3 20 ₽ 8-6 8-6 731.03.00.17.00 Втулка кулачковая ПА-26/18ВМ (731) Втулка кулачковая Ø41х31мм; L-7.3мм В наличии: 1 1 130 ₽ 8-7 8-7 68.03.01.01.00 Кольцо запорное 30х1,5 П-26/800ЭР Кольцо запорное Ø30х2 (Ø30х1.5) В наличии: 4 1 20 ₽ 8-8 8-8 731.03.03.01.00 Ствол ПА-26/18ВМ (731) Ствол Ø29.95мм; L-132мм В наличии: 2 1 360 ₽ 8-9 8-9 68.03.00.09.00 Манжета П-26/800ЭР Манжета 8.2х16х5 8.2х16х5 (97516525BX) В наличии: 16 1 140 ₽ 8-10 8-10 68.03.00.10.00 Втулка П-26/800ЭР Втулка Ø20мм; L-11.5мм В наличии: 11 1 120 ₽ 8-11 8-11 731.03.01.02.00 Проммасса ПА-26/18ВМ (731) Проммасса Ø8.95мм; L-43.4мм В наличии: 2 1 100 ₽ 8-12 8-12 68.03.01.08.00 Корпус ловителя П-26/800ЭР Корпус ловителя Ø25мм; L-18.3мм В наличии: 9 1 80 ₽ 8-13 8-13 68.03.01.09.00 Амортизатор П-26/800ЭР Амортизатор В наличии: 29 1 80 ₽ 8-14 8-14 68.03.01.10.00 Ловитель бойка П-26/800ЭР Ловитель бойка В наличии: 52 1 70 ₽ 8-15 8-15 68.03.01.11.00 Крышка ловителя П-26/800ЭР Крышка ловителя Ø25мм; L-11.3мм В наличии: 9 1 100 ₽ 8-16 8-16 68.03.01.12.00 Кольцо стопорное 25х1,5 П-26/800ЭР Кольцо стопорное Ø25х2.0 (Ø25х1.5) В наличии: 61 1 20 ₽ 9 9 324.03.04.00.00 Поршень в сборе П-26/800ЭР-2 Поршень в сборе В наличии: 2 1 540 ₽ 9-1 9-1 68.03.00.15.00 Боек П-26/800ЭР Боёк Ø21мм В наличии: 15 1 150 ₽ 9-2 9-2 68.03.00.16.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø21х3 В наличии: 104 1 70 ₽ 9-3 9-3 68.03.00.17.00 Поршень П-26/800ЭР Поршень Ø25мм В наличии: 15 1 240 ₽ 9-4 9-4 68.03.00.19.00 Кольцо П-26/800ЭР Кольцо Ø12х17х1.2 В наличии: 26 2 30 ₽ 9-5 9-5 68.03.00.18.00 Палец П-26/800ЭР Палец Ø11.95х21 В наличии: 8 1 60 ₽ 10 10 731.03.05.00.00 Промщит в сборе В наличии: 2 1 900 ₽ 10-1 10-1 68.03.02.01.00 Подшипник скольжения П-26/800ЭР Подшипник скольжения Ø35х30х8 В наличии: 2 1 110 ₽ 10-2 10-2 324.03.05.02.00 Промщит П-26/800ЭР-2 Промщит В наличии: 1 1 620 ₽ 10-3 10-3 68.03.03.05.00 Сальник М-25/1500В Сальник 5.5х7 фетр В наличии: 5 1 30 ₽ 10-4 10-4 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø28х2.5 В наличии: 18 1 60 ₽ 10-5 10-5 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 609-2RS (9х24х7) В наличии: 5 1 260 ₽ 10-6 10-6 324.03.07.05.00 Крышка подшипника П-26/800ЭР-2 Крышка подшипника В наличии: 1 1 40 ₽ 10-7 10-7 00.02.04.05.03 Винт М4х10 Винт М4х10 В наличии: 18 2 10 ₽ 10-8 10-8 67.03.00.08.01 Шайба Ø10х1 Шайба Ø10х1 В наличии: 1 1 20 ₽ 10-9 10-9 00.01.01.21.14 Подшипник 625-ZZ (15х5х5) Подшипник шариковый 627-2Z (7х22х7) В наличии: 2 1 200 ₽ 10-9 10-9 627-2RSH Подшипник 627-2RSH (SKF) 7х22х7 Подшипник шариковый 627-2RSH 627-2RSH (7х22х7) SKF (Италия) В наличии: 6 1 290 ₽ 10-9 10-9 627-2RS Подшипник 180027/627-2RS Подшипник шариковый 627-2RS 627-2RS (7х22х7) В наличии: 64 1 50 ₽ 11 11 731.03.06.00.00 Механизм переключения в сборе В наличии: 2 1 120 ₽ 11-1 11-1 731.03.06.01.00 Ось ПА-26/18ВМ (731) Ось Ø4.0мм; L-94мм В наличии: 1 1 50 ₽ 11-2 11-2 324.03.06.05.00 Скоба направляющая 1 П-30/900ЭР-2 Скоба направляющая 1 В наличии: 5 1 50 ₽ 11-3 11-3 324.03.06.02.00 Скоба переключателя ПА-26/18ВМ (731) Скоба переключателя В наличии: 1 1 50 ₽ 11-4 11-4 324.03.06.03.00 Пружина П-30/900ЭР-2 Пружина Ø6.5мм; L-22мм В наличии: 2 1 10 ₽ 11-5 11-5 324.03.06.04.00 Скоба направляющая 2 П-30/900ЭР-2 Скоба направляющая 2 В наличии: 3 1 50 ₽ 12 12 324.03.07.00.00 Подшипник качающийся в сборе П-26/800ЭР2 Вал промежуточный В наличии: 2 1 1,450 ₽ 12-1 12-1 324.03.07.01.00 Вал шлицевой П-26/800ЭР-2 Вал шлицевой z-9; L-104.6мм В наличии: 1 1 170 ₽ 12-2 12-2 324.03.07.02.00 Блок сцепления в сборе П-26/800ЭР-2 Блок сцепления в сборе L-40.87мм В наличии: 1 1 260 ₽ 12-3 12-3 324.03.07.03.00 Подшипник качающийся П-26/800ЭР-2 Подшипник качающийся L-33.5мм В наличии: 3 1 810 ₽ 12-4 12-4 733.03.01.06.00 Колесо зубчатое П-25/750ЭР (733) Колесо зубчатое В наличии: 2 1 130 ₽ 12-5 12-5 00.01.01.01.25 Подшипник шариковый 607RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 2 1 200 ₽ 12-5 12-5 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RS (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 12-5 12-5 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 29 1 60 ₽ 13 13 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная Ø4 В наличии: 32 3 20 ₽ 14 14 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4х10 В наличии: 19 3 10 ₽ 15 15 733.04.02.00.00 Якорь с подшипником в сборе П-25/750ЭР (733) Якорь в сборе В наличии: 2 1 1,620 ₽ 15-1 15-1 733.04.02.01.00 Якорь Нет данных о товаре 1 15-2 15-2 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607-2RS (7х19х6) В наличии: 5 1 230 ₽ 15-2 15-2 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RS (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 15-2 15-2 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 29 1 60 ₽ 16 16 733.04.00.05.00 Дефлектор Нет данных о товаре 1 17 17 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9х16 В наличии: 5 4 10 ₽ 18 18 67.04.01.00.00 Статор П-22/600ЭР Статор В наличии: 6 1 1,010 ₽ 19 19 68.04.02.03.00 Втулка демпфирующая П-26/800ЭР Втулка демпфирующая В наличии: 9 1 50 ₽ 20 20 733.05.00.04.00 Корпус двигателя Нет данных о товаре 1 21 21 593.04.00.03.00 Колодка контактная В наличии: 2 1 150 ₽ 22 22 00.02.03.01.01 Винт 4х10 ДП-1600 Винт 4х10 Нет в наличии 2 20 ₽ 23 23 593.04.04.00.00 Узел щеткодержателя в сборе В наличии: 2 1 200 ₽ 23-1 23-1 100.04.04.01.00 Щеткодержатель П-22/620ЭР Щеткодержатель Нет в наличии 1 40 ₽ 23-2 23-2 86.04.04.01.00 Щеткодержатель В наличии: 6 2 120 ₽ 23-3 23-3 68.04.03.02.00 Щетка П-26/800ЭР Щетка электрическая 5х8х19.5мм В наличии: 114 2 110 ₽ 23-4 23-4 68.04.03.03.00 Пружина П-26/800ЭР Пружина спиральная В наличии: 3 2 40 ₽ 24 24 593.04.00.02.00 Дроссель Нет данных о товаре 1 25 25 733.10.01.01.00 Выключатель в сборе Нет данных о товаре 1 25-1 25-1 00.10.01.05.12 Выключатель В наличии: 1 1 440 ₽ 25-2 25-2 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F 2х1мм², L-4м В наличии: 2 1 1,200 ₽ 25-3 25-3 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 26 26 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации шнура Нет в наличии 1 20 ₽ 27 27 593.05.00.03.00 Ручка-накладка Нет данных о товаре 1 28 28 00.02.03.01.46 Винт 4х35 Винт саморез ST4.2х32 (ST4х35) В наличии: 3 1 20 ₽ 29 29 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт саморез ST4х18 В наличии: 1 2 20 ₽ 30 30 731.02.01.00.00 Ручка боковая в сборе ПА-26/18ВМ (731) Ручка боковая в сборе В наличии: 1 1 260 ₽ 30-1 30-1 68.02.00.01.04 Хомут Д-16/850ЭР (320) Хомут Ø46.1 В наличии: 5 1 60 ₽ 30-2 30-2 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 30-3 30-3 68.02.01.03.00 Держатель П-26/800ЭР Держатель В наличии: 2 1 80 ₽ 30-4 30-4 68.02.01.03.01 Эксцентрик Нет данных о товаре 1 30-5 30-5 68.02.01.05.01 Пружина В наличии: 1 1 20 ₽ 30-6 30-6 593.02.01.07.00 Ручка В наличии: 1 1 190 ₽ 31 31 100.02.00.01.00 Ограничитель глубины бурения (сверления) Нет данных о товаре 1 32 32 68.03.02.02.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø68х7 В наличии: 10 1 60 ₽ Кол-во: В корзину
