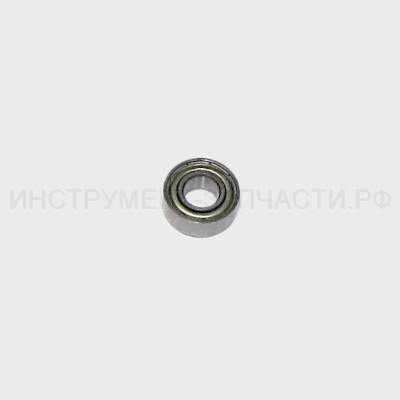

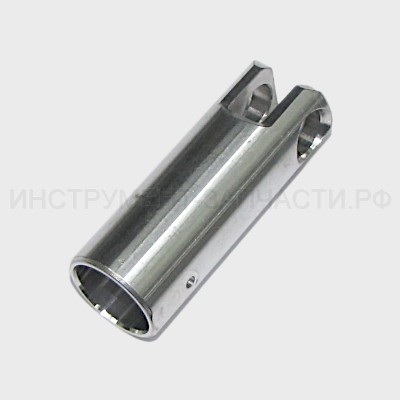

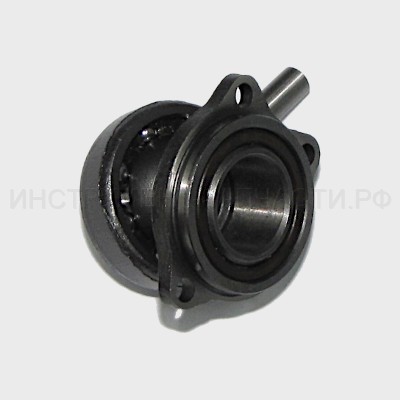

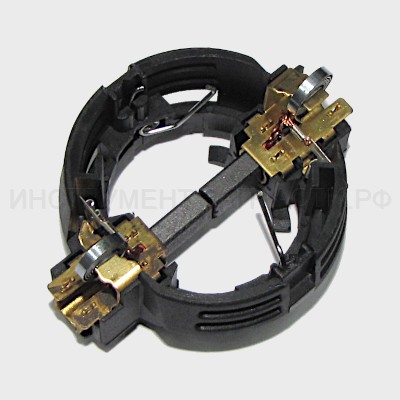

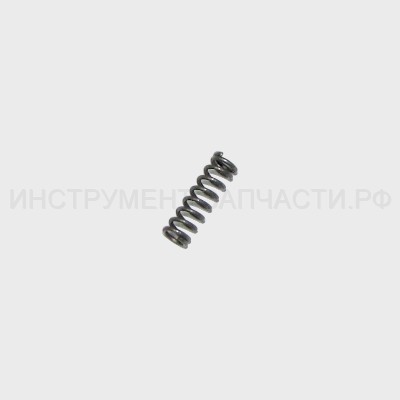

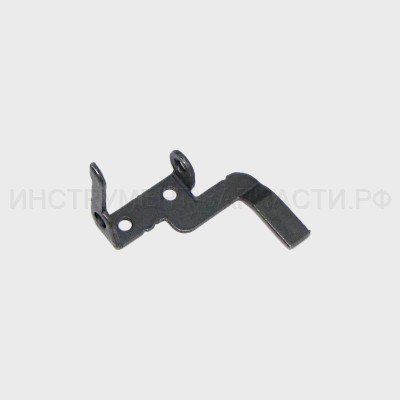

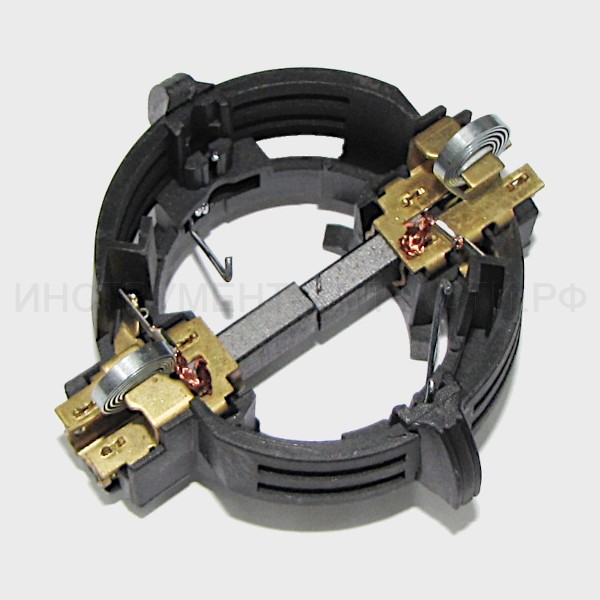

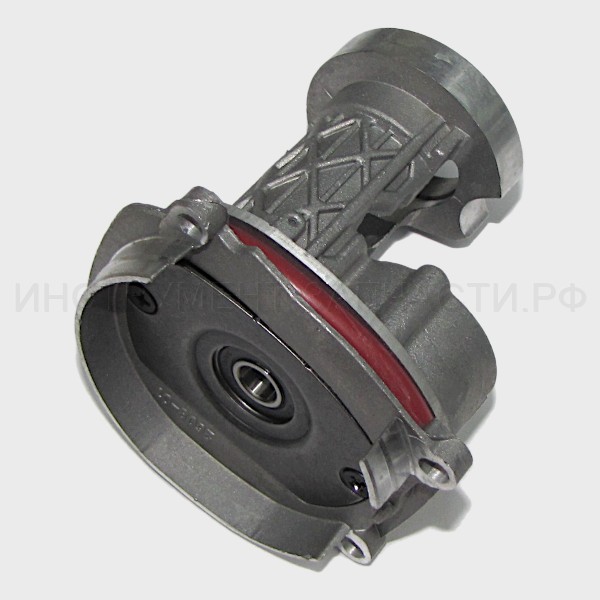

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-26/800ЭР-2 Схема актуальна для изделий, у которых серийный номер начинается с 324. Рис. 1 Перфоратор П-26/800ЭР-2 (324.*) ЭКСПОРТ: Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 001 001 324.02.00.00.00 Муфта в сборе П-26/800ЭР-2 Муфта в сборе Поз. 1…7 В наличии: 3 1 320 ₽ 1 1 86.03.00.01.0010609.714351.001 Втулка защитная П-30/900ЭР Колпачок защитный В наличии: 32 1 90 ₽ 2 2 00.02.98.01.0510609.753612.012 Кольцо запорное 21 Кольцо пружинное Ø19х2 В наличии: 25 1 30 ₽ 3 3 86.03.00.02.0010631.714457.012 Втулка нажимная П-30/900ЭР Втулка нажимная В наличии: 31 1 60 ₽ 4 4 68.03.00.03.0010609.758491.012 Кольцо 21х32х4 П-26/800ЭР Шайба 21х32х4 В наличии: 16 1 80 ₽ 5 5 86.03.00.04.0010609.758481.012 Шайба специальная П-30/900ЭР Шайба специальная В наличии: 23 1 50 ₽ 6 6 00.02.10.10.001002-000793 Шарик 7 мм Шарик Ø7,14 В наличии: 64 1 20 ₽ 7 7 68.03.00.05.0010609.753522.012 Пружина П-26/800ЭР Пружина В наличии: 13 1 40 ₽ 8 8 00.02.03.01.521002-800795 Винт 5х35 Винт 4.8х35 В наличии: 10 4 40 ₽ 002 002 324.03.01.00.0010631.301156.002 Корпус редуктора в сборе П-26/800ЭР-2 Корпус редуктора в сборе Поз. 9…13 В наличии: 1 1 1,140 ₽ 9 9 324.03.01.01.00 Корпус редуктора П-26/800ЭР-2 Корпус редуктора В наличии: 1 1 880 ₽ 10 10 00.01.02.01.26 Подшипник роликовый HK0608 Подшипник роликовый HK0608 (6х10х8) В наличии: 1 1 90 ₽ 11 11 00.01.01.01.99 Подшипник шариковый (686 (6х13х5)) П-30/900ЭР-2 Подшипник шариковый 686 (6х13х5) В наличии: 2 1 120 ₽ 12 12 86.03.00.12.00 Манжета П-30/900ЭР Манжета Ø24.3х35х7 В наличии: 8 1 370 ₽ 13 13 86.03.00.15.00 Подшипник игольчатый специальный П-30/900ЭР Подшипник игольчатый специальный Нет в наличии 1 220 ₽ 003 003 324.03.02.00.0010631.303655.011 Переключатель режимов в сборе П-26/800ЭР-2 Переключатель режимов в сборе Поз. 14…18 В наличии: 2 1 140 ₽ 14 14 324.03.02.01.00 Кнопка П-30/900ЭР-2 Кнопка Нет в наличии 1 50 ₽ 15 15 324.03.02.02.00 Пружина П-30/900ЭР-2 Пружина Нет в наличии 1 20 ₽ 16 16 324.03.02.03.00 Поводок переключатель П-30/900ЭР-2 Поводок переключатель Нет в наличии 1 50 ₽ 17 17 68.05.01.01.00 Кольцо уплотнительное П-26/800ЭР Кольцо резиновое Ø11х2.5 Нет в наличии 1 60 ₽ 18 18 324.03.02.04.00 Ручка переключателя П-30/900ЭР-2 Ручка переключателя В наличии: 2 1 70 ₽ 004 004 Ствол в сборе Поз. 19…26 Нет данных о товаре 1 19 19 86.03.01.01.00 Кольцо запорное П-30/900ЭР Кольцо пружинное Ø31х2,6 В наличии: 10 1 20 ₽ 20 20 86.03.01.02.00 Шайба П-30/900ЭР Шайба Ø31х43х2 В наличии: 3 1 30 ₽ 21 21 324.03.03.01.00 Пружина П-26/800ЭР-2 Пружина В наличии: 1 1 50 ₽ 22 22 324.03.03.02.00 Колесо зубчатое П-26/800ЭР-2 Колесо зубчатое Нет в наличии 1 320 ₽ 23 23 324.03.03.03.00 Втулка кулачковая П-26/800ЭР-2 Втулка кулачковая В наличии: 1 1 140 ₽ 24 24 86.03.01.07.00 Кольцо запорное П-30/900ЭР Кольцо запорное Ø29х1.5 Нет в наличии 1 20 ₽ 25 25 324.03.03.04.00 Ствол П-26/800ЭР-2 Ствол Нет в наличии 1 290 ₽ 26 26 324.03.03.05.00 Ролик П-26/800ЭР-2 Ролик Ø4х6 В наличии: 10 3 20 ₽ 005 005 Механизм ударный Поз. 27…34 Нет данных о товаре 1 27 27 324.03.03.06.00 Манжета П-26/800ЭР-2 Манжета Ø8,2х16х5 В наличии: 2 1 260 ₽ 28 28 68.03.00.10.00 Втулка П-26/800ЭР Втулка В наличии: 11 1 120 ₽ 29 29 68.03.00.11.00 Проммасса П-26/800ЭР Проммасса В наличии: 16 1 100 ₽ 29 29 010336(12) Проммасса для перфоратора Интерскол П26/800ЭР, AEZ Аналог арт.68.03.00.11.00 В наличии: 17 1 70 ₽ 30 30 68.03.01.08.00 Корпус ловителя П-26/800ЭР Корпус ловителя бойка В наличии: 9 1 80 ₽ 31 31 68.03.01.09.00 Амортизатор П-26/800ЭР Амортизатор В наличии: 29 1 80 ₽ 32 32 68.03.01.10.00 Ловитель бойка П-26/800ЭР Ловитель бойка В наличии: 52 1 70 ₽ 33 33 68.03.01.11.00 Крышка ловителя П-26/800ЭР Крышка ловителя бойка В наличии: 9 1 100 ₽ 34 34 68.03.01.12.00 Кольцо стопорное 25х1,5 П-26/800ЭР Кольцо стопорное Ø25х2,0 В наличии: 61 1 20 ₽ 006 006 324.03.03.00.0010631.304149.006 Ствол с ударным механизмом в сборе П-26/800ЭР-2 Ствол с ударным механизмом в сборе Поз. 19…34 Нет в наличии 1 1,630 ₽ 35 35 68.03.00.15.00 Боек П-26/800ЭР Боёк В наличии: 15 1 150 ₽ 35 35 010336(1) Боек для перфоратора Интерскол П-26/800ЭР с резиновым кольцом, AEZ Включает в себя аналоги арт.68.03.00.15.00 и арт.68.03.00.16.00 Нет в наличии 1 150 ₽ 36 36 68.03.00.16.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное В наличии: 104 1 70 ₽ 36 36 010255(54) Кольцо уплотнительное для бойка перфоратора Интерскол П-26/800ЭР, AEZ Аналог арт.68.03.00.16.00 В наличии: 7 1 40 ₽ 007 007 324.03.04.00.0010631.304149.007 Поршень в сборе П-26/800ЭР-2 Поршень в сборе Поз. 37…38 В наличии: 2 1 540 ₽ 37 37 68.03.00.17.00 Поршень П-26/800ЭР Поршень В наличии: 15 1 240 ₽ 37 37 010174J Поршень для перфоратора Интерскол П-26/800ЭР, AEZ Аналог арт.68.03.00.17.00 В наличии: 7 1 200 ₽ 38 38 68.03.00.19.00 Кольцо П-26/800ЭР Кольцо ограничительное В наличии: 26 2 30 ₽ 39 39 68.03.00.18.00 Палец П-26/800ЭР Палец В наличии: 8 1 60 ₽ 008 008 324.03.05.00.0010631.304115.002 Промщит в сборе П-26/800ЭР-2 Промщит в сборе Поз. 40…44, 56, 57 В наличии: 1 1 880 ₽ 40 40 324.03.05.01.00 Подшипник скольжения П-26/800ЭР-2 Подшипник скольжения В наличии: 2 1 470 ₽ 41 41 68.03.02.02.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное В наличии: 10 1 60 ₽ 42 42 324.03.05.02.00 Промщит П-26/800ЭР-2 Промщит В наличии: 1 1 620 ₽ 43 43 100.03.03.05.00 Сальник П-22/620ЭР Сальник Ø7 В наличии: 4 1 50 ₽ 44 44 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное В наличии: 18 1 60 ₽ 56 56 00.01.01.01.39 Подшипник шариковый П-32/1000Э Подшипник шариковый 627 (7х22х7) В наличии: 7 1 230 ₽ 56 56 627-2RS Подшипник 180027/627-2RS Подшипник шариковый 627-2RS (7х22х7) В наличии: 64 1 50 ₽ 56 56 627-2RSH Подшипник 627-2RSH (SKF) 7х22х7 Подшипник шариковый SKF 627-2RSH 7х22х7 SKF (Италия) В наличии: 6 1 290 ₽ 57 57 324.03.05.03.00 Шайба (Ø10х1) П-30/900ЭР-2 Шайба Ø10х1 Нет в наличии 1 10 ₽ 009 009 324.03.06.00.0010631.304139.002 Механизм переключения в сборе П-26/800ЭР-2 Механизм переключения в сборе Поз. 45…49 Нет в наличии 1 170 ₽ 45 45 324.03.06.01.00 Ось П-30/900ЭР-2 Ось В наличии: 2 1 80 ₽ 46 46 324.03.06.02.00 Скоба переключателя ПА-26/18ВМ (731) Скоба переключателя В наличии: 1 1 50 ₽ 47 47 324.03.06.03.00 Пружина П-30/900ЭР-2 Пружина В наличии: 2 1 10 ₽ 48 48 324.03.06.04.00 Скоба направляющая 2 П-30/900ЭР-2 Скоба направляющая 2 В наличии: 3 1 50 ₽ 49 49 324.03.06.05.00 Скоба направляющая 1 П-30/900ЭР-2 Скоба направляющая 1 В наличии: 5 1 50 ₽ 010 010 324.03.07.00.0010631.304149.008 Подшипник качающийся в сборе П-26/800ЭР2 Подшипник качающийся в сборе Поз. 50…55 В наличии: 2 1 1,450 ₽ 50 50 324.03.07.01.00 Вал шлицевой П-26/800ЭР-2 Вал шлицевой В наличии: 1 1 170 ₽ 51 51 324.03.07.02.00 Блок сцепления в сборе П-26/800ЭР-2 Блок сцепления в сборе В наличии: 1 1 260 ₽ 52 52 324.03.07.03.00 Подшипник качающийся П-26/800ЭР-2 Подшипник качающийся В наличии: 3 1 810 ₽ 52 52 010176K Подшипник качающийся для перфоратора Интерскол П-26/800ЭР-2, П-30/900ЭР-2, AEZ Подшипник качающийся В наличии: 1 1 890 ₽ 53 53 00.02.04.01.001002-800804 Винт (М4х10) П-30/900ЭР-2 Винт М4х10 Нет в наличии 3 10 ₽ 54 54 324.03.07.04.00 Колесо зубчатое П-26/800ЭР-2 Колесо зубчатое В наличии: 5 1 200 ₽ 55 55 00.01.01.01.061002-000004 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607 (7х19х6) В наличии: 5 1 230 ₽ 55 55 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 55 55 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый SKF 607-2Z 7х19х6 SKF (Италия) Нет в наличии 1 290 ₽ 55 55 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый SKF 607-2RSH 7х19х6 SKF (Италия) Нет в наличии 1 320 ₽ 58 58 00.01.01.01.09 Подшипник шариковый 609Z Подшипник шариковый 609 (9х24х7) В наличии: 5 1 240 ₽ 58 58 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS (9х24х7) В наличии: 150 1 80 ₽ 58 58 609-2RSH Подшипник 609-2RSH (SKF) 9х24х7 Подшипник шариковый SKF 609-2RSH 9х24х7 SKF (Италия) В наличии: 2 1 370 ₽ 59 59 324.03.07.05.00 Крышка подшипника П-26/800ЭР-2 Крышка подшипника В наличии: 1 1 40 ₽ 60 60 00.02.04.05.03 Винт М4х10 Винт М4х10 В наличии: 18 2 10 ₽ 61 61 68.04.02.01.0010626.684244.001 Якорь с вентилятором П-26/800ЭР Якорь с вентилятором Ø35x42 В наличии: 10 1 1,510 ₽ 62 62 00.01.01.01.061002-000004 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607 (7х19х6) В наличии: 5 1 230 ₽ 62 62 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 62 62 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый SKF 607-2Z 7х19х6 SKF (Италия) Нет в наличии 1 290 ₽ 62 62 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый SKF 607-2RSH 7х19х6 SKF (Италия) Нет в наличии 1 320 ₽ 63 63 324.04.00.01.0010631.712447.011 Диафрагма П-26/800ЭР-2 Диафрагма В наличии: 2 1 60 ₽ 64 64 00.02.03.01.041002-000161 Винт 4х16 Винт 3,9х16 В наличии: 14 2 30 ₽ 65 65 68.04.01.00.0010626.684214.011 Статор П-26/800ЭР Статор Ø61x42 Нет в наличии 1 520 ₽ 66 66 324.04.00.02.0010612.685511.001 Колодка клеммная П-26/800ЭР-2 Колодка клеммная В наличии: 12 2 40 ₽ 67 67 68.04.02.03.0010609.754176.001 Втулка демпфирующая П-26/800ЭР Втулка демпфирующая В наличии: 9 1 50 ₽ 68 68 324.00.05.01.0010631.731321.011 Корпус двигателя Нет данных о товаре 1 69 69 68.04.00.03.0010631.745573.012 Полукольцо-контактор П-26/800ЭР Полукольцо-контактор В наличии: 30 2 100 ₽ 69 69 010163(5А) Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZ Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZконтактор Включает в себя аналоги арт.68.04.00.02.00 и арт.68.04.00.03.00 В наличии: 15 1 210 ₽ 012 012 68.04.03.00.0010631.304129.011 Узел щеточный в сборе для П-26 Узел щеточный в сборе Поз. 70…73 Нет в наличии 1 530 ₽ 70 70 68.04.03.01.00 Щеткодержатель П-26/800ЭР Щеткодержатель Нет в наличии 1 200 ₽ 71 71 68.04.03.02.00 Щетка П-26/800ЭР Щетка электрическая В наличии: 114 2 110 ₽ 72 72 68.04.03.03.00 Пружина П-26/800ЭР Пружина спиральная В наличии: 3 2 40 ₽ 73 73 68.04.03.04.00 Пружина фиксатора Упор переключателя реверса В наличии: 20 2 30 ₽ 74 74 00.10.01.01.261002-000411 Выключатель П-26/800ЭР-2, П-30/900ЭР-2 Выключатель KEDU 071103 EN61058 8(6)A 250V ~5E4 Нет в наличии 1 460 ₽ 75 75 00.10.05.01.051002-000797 Блок конденсаторный П-26/800ЭР Конденсатор TNS-2 0,33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 76 76 66.04.00.05.0010609.434613.015 Дроссель В наличии: 1 1 80 ₽ 77 77 324.00.05.02.0010631.732184.011 Ручка-накладка П-26/800ЭР-2 Ручка-накладка Нет в наличии 1 100 ₽ 77-1 77-1 324.00.05.02.00.11001-000001 Накладка резиновая Нет данных о товаре 1 78 78 00.02.03.01.461002-800796 Винт 4х35 Винт 4х35 В наличии: 3 1 20 ₽ 79 79 00.02.03.01.061002-800799 Винт 4х18 ДУ-650ЭР Винт 4.2x18 В наличии: 1 4 20 ₽ 80 80 68.04.00.04.0010609.741575.002 Планка фиксации шнура П-26/800ЭР Планка фиксации кабеля Нет в наличии 1 20 ₽ 81 81 00.10.02.02.011002-000759 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F/2х1мм², L=4м В наличии: 2 1 1,200 ₽ 82 82 68.04.00.06.0010609.723171.002 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 011 011 68.02.01.00.0010631.301551.012 Ручка боковая в сборе П-26/800 ЭР Ручка боковая в сборе Поз. 84…90 В наличии: 14 1 300 ₽ 84 84 68.02.01.07.00 Ручка П-26/800ЭР Ручка В наличии: 2 1 170 ₽ 85 85 68.02.01.04.00 Прижим П-26/800ЭР Прижим В наличии: 1 1 20 ₽ 86 86 68.02.01.03.00 Держатель П-26/800ЭР Держатель В наличии: 2 1 80 ₽ 87 87 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6 В наличии: 10 1 30 ₽ 88 88 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 89 89 68.02.01.01.00 Хомут П-26/800ЭР Хомут Нет в наличии 1 70 ₽ 90 90 68.02.00.01.00 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины бурения В наличии: 8 1 110 ₽ 91 91 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Ø4 В наличии: 32 3 20 ₽ 92 92 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 2 30 ₽ Кол-во: В корзину
