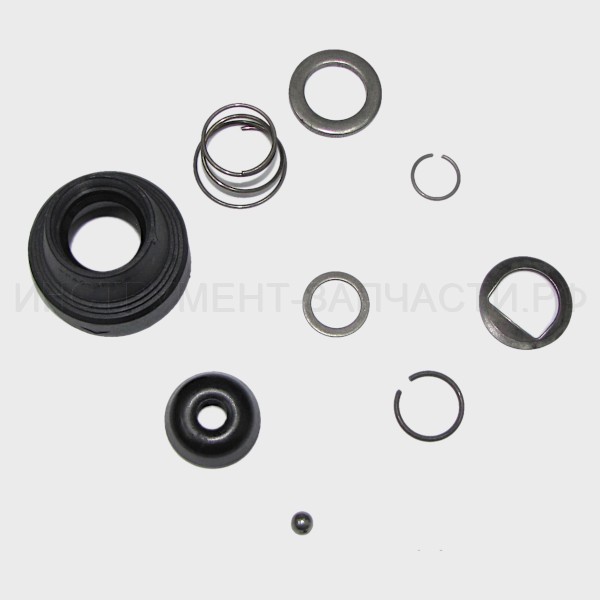

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-26/800ЭР Схема актуальна для изделий, у которых серийный номер начинается с 426 и модель оснащена курковым реверсом. Рис. 1 Перфоратор П-26/800ЭР (426.*) Домашний мастер: Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 426.03.01.00.00 Муфта в сборе П-26/800ЭР Муфта в сборе В наличии: 2 1 320 ₽ 1-1 1-1 68.03.00.01.00 Втулка защитная П-26/800ЭР Втулка защитная #Н/Д В наличии: 32 1 90 ₽ 1-2 1-2 00.02.02.02.30 Шайба 11х17х1 Шайба Ø11хØ17х1 В наличии: 17 1 30 ₽ 1-3 1-3 00.02.98.01.04 Кольцо запорное 16х1,6 Кольцо запорное Ø16х1.6 В наличии: 18 1 20 ₽ 1-4 1-4 00.02.02.02.31 Шайба 16х22х1,5 Шайба Ø16хØ22х1.5 В наличии: 31 1 40 ₽ 1-5 1-5 00.02.98.01.09 Кольцо пружинное В19х2 Кольцо пружинное Ø19х2 В наличии: 28 1 20 ₽ 1-6 1-6 68.03.00.02.00 Втулка нажимная П-26/800ЭР Втулка нажимная В наличии: 17 1 50 ₽ 1-7 1-7 68.03.00.03.00 Кольцо 21х32х4 П-26/800ЭР Кольцо Ø21xØ31.5x4 (Ø21хØ32х4) В наличии: 16 1 80 ₽ 1-8 1-8 00.02.10.10.00 Шарик 7 мм Шарик Ø7.14 В наличии: 64 1 20 ₽ 1-9 1-9 68.03.00.04.00 Шайба специальная П-26/800ЭР Шайба специальная В наличии: 48 1 40 ₽ 1-10 1-10 68.03.00.05.00 Пружина П-26/800ЭР Пружина коническая В наличии: 13 1 40 ₽ 2 2 68.03.00.00.00 Приемник инструмента в сборе П-26/800ЭР (68) Приемник инструмента в сборе В наличии: 4 1 300 ₽ 2-1 2-1 68.03.00.07.00 Приемник инструмента П-26/800ЭР Приемник инструмента В наличии: 4 1 210 ₽ 2-1 2-1 010174C Приемник инструмента для перфоратора Интерскол П-26/800ЭР в комплекте с 4 роликами, AEZ Приемник инструмента Включает в себя аналоги арт.68.03.00.07.00 Приемник инструмента П-26/800ЭР, арт.68.03.00.06.00 Ролик 6х10 П-26/800ЭР и арт.68.03.00.08.00 Кольцо резиновое П-26/800ЭР В наличии: 4 1 420 ₽ 2-2 2-2 68.03.00.08.00 Кольцо резиновое П-26/800ЭР Кольцо резиновое В наличии: 35 1 60 ₽ 2-3 2-3 68.03.00.09.00 Манжета П-26/800ЭР Манжета 8.2x16x5 8.2x16x5 В наличии: 16 1 140 ₽ 2-4 2-4 68.03.00.10.00 Втулка П-26/800ЭР Втулка В наличии: 11 1 120 ₽ 2-5 2-5 68.03.00.11.00 Проммасса П-26/800ЭР Проммасса В наличии: 16 1 100 ₽ 2-5 2-5 010336(12) Проммасса для перфоратора Интерскол П26/800ЭР, AEZ Аналог арт.68.03.00.11.00 В наличии: 17 1 70 ₽ 3 3 68.03.00.06.00 Ролик 6х10 П-26/800ЭР Ролик Ø6х10 В наличии: 28 4 40 ₽ 4 4 00.02.03.01.16 Винт 5х40 Винт ST4.8x45 (ST5x40) Нет в наличии 4 50 ₽ 5 5 68.03.05.00.00 Корпус редуктора в сборе П-26/800ЭР Корпус редуктора в сборе В наличии: 2 1 1,040 ₽ 5-1 5-1 320.04.01.01.00 Корпус редуктора Нет данных о товаре 1 5-2 5-2 68.03.00.12.00 Манжета П-26/800ЭР Манжета Ø41х7хØ30 В наличии: 4 1 270 ₽ 5-3 5-3 68.03.04.00.00 Подшипник игольчатый в сборе П-26/800ЭР Подшипник игольчатый в сборе В наличии: 2 1 350 ₽ 5-3-1 5-3-1 00.01.02.01.18 Подшипник роликовый НК3012 Подшипник игольчатый (30х37х12) Нет в наличии 1 140 ₽ 5-3-2 5-3-2 68.03.00.13.00 Втулка П-26/800ЭР Втулка В наличии: 3 1 130 ₽ 5-4 5-4 00.01.02.01.16 Подшипник роликовый НК0709 Подшипник роликовый HK0709 HK0709 (7х11х9) В наличии: 22 1 110 ₽ 5-5 5-5 68.03.00.14.00 Фиксирующая пластина П-26/800ЭР Пластина фиксирующая В наличии: 23 1 30 ₽ 5-6 5-6 00.02.03.01.02 Винт 4х12 Винт саморез SТ4.2x12 (ST4x12) В наличии: 17 1 10 ₽ 6 6 68.05.01.00.00 Переключатель режимов в сборе П-24/700ЭР2 Переключатель режимов в сборе В наличии: 6 1 140 ₽ 6-1 6-1 68.05.01.02.00 Кнопка П-26/800ЭР Кнопка Стандарт черн. В наличии: 9 1 30 ₽ 6-1 6-1* 68.05.01.02.01 Кнопка (зелёная) П-26/800ЭР (426); П-30/900ЭР (86) Кнопка "Машинстор" (зелен.) В наличии: 5 1 40 ₽ 6-2 6-2 68.05.01.03.00 Пружина П-26/800ЭР Пружина В наличии: 9 1 20 ₽ 6-3 6-3 68.05.01.04.00 Ручка переключателя П-26/800ЭР Ручка переключателя Стандарт черн. В наличии: 7 1 90 ₽ 6-3 6-3* 68.05.01.04.01 Ручка переключателя "Машинстор" (зелен.) В наличии: 21 1 50 ₽ 6-4 6-4 100.05.01.01.00 Кольцо резиновое П-22/620ЭР Кольцо уплотнительное Ø11х2.5 В наличии: 4 1 60 ₽ 7 7 426.03.05.00.00 Ствол в сборе П-26/800ЭР Ствол в сборе В наличии: 2 1 960 ₽ 7-1 7-1 68.03.01.01.00 Кольцо запорное 30х1,5 П-26/800ЭР Кольцо запорное Ø30х2 (Ø30х1.5) В наличии: 4 2 20 ₽ 7-2 7-2 68.03.01.02.00 Шайба П-26/800ЭР Шайба Ø30х41.5х2.5 В наличии: 5 1 50 ₽ 7-3 7-3 86.03.00.22.00 Пружина П-30/900ЭР Пружина В наличии: 14 1 60 ₽ 7-4 7-4 68.03.01.04.00 Колесо зубчатое Z=40 П-26/800ЭР Колесо зубчатое Z=40 В наличии: 6 1 240 ₽ 7-5 7-5 00.02.11.03.02 Ролик игольчатый 2,5х11,8 Ролик игольчатый 2.5х11.8 В наличии: 14 3 20 ₽ 7-6 7-6 68.03.01.06.00 Втулка кулачковая П-26/800ЭР Втулка кулачковая В наличии: 5 1 160 ₽ 7-7 7-7 86.03.01.07.00 Кольцо запорное П-30/900ЭР Кольцо запорное 31х1.6 Нет в наличии 1 20 ₽ 7-8 7-8 68.03.01.05.00 Ствол П-26/800ЭР Ствол В наличии: 2 1 470 ₽ 7-9 7-9 68.03.01.08.00 Корпус ловителя П-26/800ЭР Корпус ловителя В наличии: 9 1 80 ₽ 7-10 7-10 68.03.01.09.00 Амортизатор П-26/800ЭР Амортизатор В наличии: 29 1 80 ₽ 7-11 7-11 68.03.01.10.00 Ловитель бойка П-26/800ЭР Ловитель бойка В наличии: 52 1 70 ₽ 7-12 7-12 68.03.01.11.00 Крышка ловителя П-26/800ЭР Крышка ловителя В наличии: 9 1 100 ₽ 7-13 7-13 68.03.01.12.00 Кольцо стопорное 25х1,5 П-26/800ЭР Кольцо стопорное Ø25х2.0 (Ø25х1.5) В наличии: 61 1 20 ₽ 8 8 324.03.04.00.00 Поршень в сборе П-26/800ЭР-2 Поршень в сборе В наличии: 2 1 540 ₽ 8-1 8-1 68.03.00.15.00 Боек П-26/800ЭР Боёк Ø21мм В наличии: 15 1 150 ₽ 8-1 8-1 010336(1) Боек для перфоратора Интерскол П-26/800ЭР с резиновым кольцом, AEZ Включает в себя аналоги арт.68.03.00.15.00 и арт.68.03.00.16.00 Нет в наличии 1 150 ₽ 8-2 8-2 68.03.00.16.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø21х3 В наличии: 104 1 70 ₽ 8-2 8-2 010255(54) Кольцо уплотнительное для бойка перфоратора Интерскол П-26/800ЭР, AEZ Аналог арт.68.03.00.16.00 В наличии: 7 1 40 ₽ 8-3 8-3 68.03.00.17.00 Поршень П-26/800ЭР Поршень Ø25м В наличии: 15 1 240 ₽ 8-3 8-3 010174J Поршень для перфоратора Интерскол П-26/800ЭР, AEZ Аналог арт.68.03.00.17.00 В наличии: 7 1 200 ₽ 8-4 8-4 68.03.00.19.00 Кольцо П-26/800ЭР Кольцо Ø12х17х1.2 В наличии: 26 2 30 ₽ 8-5 8-5 68.03.00.18.00 Палец П-26/800ЭР Палец В наличии: 8 1 60 ₽ 9 9 68.03.02.00.00 Промщит в сборе П-26/800ЭР (426) Промщит в сборе В наличии: 1 1 640 ₽ 9-1 9-1 68.03.02.01.00 Подшипник скольжения П-26/800ЭР Подшипник скольжения В наличии: 2 1 110 ₽ 9-2 9-2 68.03.02.03.00 Промщит П-26/800ЭР Промщит В наличии: 5 1 560 ₽ 9-2 9-2 010366(4) Промщит для перфоратора Интерскол П-26/800ЭР, AEZ Аналог арт.68.03.02.03.00 В наличии: 2 1 520 ₽ 9-3 9-3 68.03.02.02.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø67х3 В наличии: 10 1 60 ₽ 9-4 9-4 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø23.2х2.4 В наличии: 18 1 60 ₽ 9-5 9-5 68.03.03.05.00 Сальник М-25/1500В Сальник В наличии: 5 1 30 ₽ 9-6 9-6 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 609RS/609Z (9х24х7) В наличии: 5 1 260 ₽ 9-7 9-7 68.04.02.02.00 Щит П-26/800ЭР Щит В наличии: 9 1 60 ₽ 9-8 9-8 00.02.04.05.03 Винт М4х10 Винт М4х10 В наличии: 18 2 10 ₽ 9-9 9-9 68.03.02.05.00 Втулка опорная П-26/800ЭР Втулка опорная В наличии: 18 1 60 ₽ 10 10 68.03.00.20.00 Скоба П-26/800ЭР Скоба В наличии: 18 1 80 ₽ 10 10 010328(3) Скоба для перфоратора Интерскол П-26/800ЭР, AEZ Аналог арт.68.03.00.20.00 В наличии: 6 1 110 ₽ 11 11 426.03.04.00.00 Вал-шестерня в сборе П-26/800ЭР Вал-шестерня в сборе В наличии: 4 1 240 ₽ 11-1 11-1 68.03.00.23.00 Вал-шестерня Z=9 П-26/800ЭР Вал-шестерня Z=9 В наличии: 5 1 160 ₽ 11-2 11-2 160.03.02.04.05 Подшипник шариковый Подшипник шариковый специальный 9x20x5 В наличии: 11 1 170 ₽ 12 12 68.03.00.21.00 Поводок переключателя П-26/800ЭР Поводок переключателя В наличии: 19 1 80 ₽ 12 12 010328(4) Поводок для перфоратора Интерскол П-26/800, Bosch 2-24, AEZ Поводок переключателя и скоба-пружина включает в себя аналоги арт.68.03.00.21.00 и арт.68.03.00.22.00 В наличии: 23 1 130 ₽ 13 13 68.03.00.22.00 Пружина П-26/800ЭР Пружина В наличии: 20 1 50 ₽ 14 14 426.03.08.00.00 Подшипник качающийся в сборе П-26/800ЭР Подшипник качающийся в сборе Нет в наличии 1 1,230 ₽ 14-1 14-1 00.01.02.01.19 Подшипник роликовый НК0908 (TNKS) Подшипник роликовый НК0908 НК0908 (ТNKS) В наличии: 3 1 110 ₽ 14-2 14-2 426.03.08.01.00 Подшипник качающийся в сборе П-26/800ЭР Подшипник качающийся в сборе В наличии: 3 1 670 ₽ 14-2 14-2 68.03.03.00.00 Подшипник качающийся в сборе П-26/800ЭР Подшипник качающийся В наличии: 14 1 640 ₽ 14-2 14-2 010176B Подшипник качающийся для Интерскол П-26/800, Bosch 2-26, AEZ Подшипник качающийся аналог арт.68.03.03.00.00 В наличии: 2 1 850 ₽ 14-3 14-3 00.01.02.01.20 Подшипник игольчатый 14,8х18х15 Подшипник роликовый К14.8х18х15 К14.8х18х15 В наличии: 12 1 120 ₽ 14-4 14-4 68.03.00.24.00 Колесо зубчатое комбинированное Z=33 П-26/800ЭР Колесо зубчатое z 33 В наличии: 16 1 190 ₽ 14-4 14-4 010069(839) Колесо зубчатое комбинированное Z=33 для перфоратора Интерскол П-26/800ЭР, AEZ Аналог арт.68.03.00.24.00 В наличии: 14 1 250 ₽ 14-5 14-5 68.03.00.25.00 Пружина П-26/800ЭР Пружина В наличии: 71 1 50 ₽ 14-6 14-6 68.03.00.26.00 Опора пружины П-26/800ЭР Опора пружины В наличии: 16 1 50 ₽ 15 15 426.04.02.01.00 Якорь с вентилятором П-26/800ЭР Якорь с вентилятором В наличии: 2 1 1,810 ₽ 16 16 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 16 16 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 16 16 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 16 16 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 17 17 68.04.02.03.00 Втулка демпфирующая П-26/800ЭР Втулка демпфирующая В наличии: 9 1 50 ₽ 18 18 68.04.00.01.00 Диафрагма П-26/800ЭР Диафрагма В наличии: 2 1 50 ₽ 19 19 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9x16 В наличии: 5 2 10 ₽ 20 20 426.04.01.00.00 Статор П-26/800ЭР Статор В наличии: 2 1 1,110 ₽ 21 21 426.05.00.01.00 Корпус двигателя П-26/800ЭР Корпус двигателя В наличии: 1 1 520 ₽ 22 22 458.04.03.01.00 Щетка электрическая П-24/650ЭР Щетка электрическая 5x8x15 В наличии: 72 2 110 ₽ 23 23 428.04.03.02.00 Щеткодержатель П-24/650 Щеткодержатель В наличии: 22 2 110 ₽ 24 24 00.02.03.01.21 Винт 3х8 ПШМ-180 Винт саморез ST3х8 В наличии: 12 4 30 ₽ 25 25 426.05.00.03.00 Ручка-накладка комплект (лев+прав) П-26/800ЭР Ручка-накладка комплект (лев+пр) В наличии: 1 1 270 ₽ 26 26 00.02.03.01.30 Винт 4Х30 УШМ-115 Винт ST4.2х30 (ST4x30) В наличии: -2 2 20 ₽ 27 27 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9x16 В наличии: 5 6 10 ₽ 28 28 428.04.04.00.00 Выключатель П-24/650 Выключатель Chang Long 6(6)A 250V~ 5E4 стандарт (черн.) В наличии: 5 1 980 ₽ 28 28* 428.04.04.00.01 Выключатель (ЗЕЛЁНЫЙ) Выключатель Chang Long 6(6)A 250V~ 5E4 (зелен. "МС") В наличии: 7 1 810 ₽ 29 29 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Конденсатор TNS-2 0.33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 30 30 428.08.26.06.01 Дроссель Нет данных о товаре 1 31 31 580.12.61.03.05 Провод монтажный L-165мм Нет данных о товаре 1 32 32 580.12.61.03.04 Провод монтажный L-100мм Нет данных о товаре 1 33 33 580.12.61.03.07 Провод монтажный L- 90(95)мм Нет данных о товаре 1 34 34 580.12.61.03.06 Провод монтажный L-130мм Нет данных о товаре 1 35 35 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F 2х1мм², L-4м В наличии: 2 1 1,200 ₽ 36 36 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 37 37 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации шнура Нет в наличии 1 20 ₽ 38 38 68.02.01.00.00 Ручка боковая в сборе П-26/800 ЭР Ручка боковая в сборе Ø43-46.2 В наличии: 14 1 300 ₽ 38-1 38-1 68.02.00.01.04 Хомут Д-16/850ЭР (320) Хомут Ø46.1 В наличии: 5 1 60 ₽ 38-2 38-2 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 38-3 38-3 68.02.01.03.00 Держатель П-26/800ЭР Держатель В наличии: 2 1 80 ₽ 38-4 38-4 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6х15 В наличии: 10 1 30 ₽ 38-5 38-5 68.02.01.04.00 Прижим П-26/800ЭР Прижим М6 В наличии: 1 1 20 ₽ 38-6 38-6 68.02.01.07.00 Ручка П-26/800ЭР Ручка В наличии: 2 1 170 ₽ 39 39 68.02.00.01.00 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины бурения (сверления) В наличии: 8 1 110 ₽ A A 426.13.26.06.01K Двигатель с редуктором в корпусе в сборе Нет данных о товаре 1 B B 010174C Приемник инструмента для перфоратора Интерскол П-26/800ЭР в комплекте с 4 роликами, AEZ Приемник инструмента для перфоратора Интерскол П-26/800ЭР комплекте с 4 роликами, AEZ Включает в себя аналоги арт.68.03.00.07.00, арт.68.03.00.06.00 и арт.68.03.00.08.00 В наличии: 4 1 420 ₽ C C 010255(6) Ремнабор ствола для перфоратора Интерскол П-26/800ЭР, AEZ Включает в себя аналоги арт.68.03.00.10.00, арт.68.03.00.11.00, арт.68.03.01.08.00, арт.68.03.01.09.00, арт.68.03.01.10.00, арт.68.03.01.11.00, арт.68.03.00.15.00 и арт.68.03.00.16.00 В наличии: 3 1 590 ₽ D D 010255(21) Ремнабор патрона для перфоратора Интерскол П-26/800ЭР, AEZ Включает в себя аналоги арт.68.03.00.01.00, арт.00.02.98.01.04, арт.00.02.02.02.33(00.02.02.02.31), арт.66.02.98.01.06(00.02.98.01.05), арт.68.03.00.02.00, арт.68.03.00.03.00, арт.00.02.10.10.00 и арт.68.03.00.04.00 В наличии: 7 1 180 ₽ Кол-во: В корзину
