Схема и запчасти для перфоратора Интерскол П-26/800ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 426.
Рис. 1

Перфоратор П-26/800ЭР (426.*) Домашний Мастер: Рис.1

A
Не настроено изображение
426.10.00.00.00
Двигатель с редуктором в корпусе в сборе
Нет данных о товаре
1
1
Не настроено изображение
Муфта в сборе П-26/800ЭР
Муфта в сборе
В наличии: 2
1
320 ₽
1-1
Втулка защитная П-26/800ЭР
Втулка защитная П-26/800ЭР
Втулка защитная
В наличии: 32
1
90 ₽
1-2
Шайба 11х17х1
Шайба 11х17х1
Шайба
Ø11х17х1
В наличии: 17
1
30 ₽
1-3
Кольцо запорное 16х1,6
Кольцо запорное 16х1,6
Кольцо запорное
Ø16х1,6
В наличии: 18
1
20 ₽
1-4
Шайба 16х22х1,5
Шайба 16х22х1,5
Шайба
Ø16х22х1,5
В наличии: 31
1
40 ₽
1-5
Кольцо пружинное В19х2
Кольцо пружинное В19х2
Кольцо пружинное
В19х2
В наличии: 28
1
20 ₽
1-6
Втулка нажимная П-26/800ЭР
Втулка нажимная П-26/800ЭР
Втулка нажимная
В наличии: 17
1
50 ₽
1-7
Кольцо 21х32х4 П-26/800ЭР
Кольцо 21х32х4 П-26/800ЭР
Кольцо
Ø21х32х4
В наличии: 16
1
80 ₽
1-8
Шарик 7 мм
Шарик 7 мм
Шарик
Ø7
В наличии: 64
1
20 ₽
1-9
Шайба специальная П-22/620ЭР
Шайба специальная П-22/620ЭР
Шайба специальная
В наличии: 8
1
50 ₽
1-10
Пружина П-26/800ЭР
В наличии: 13
1
40 ₽
2
Не настроено изображение
Букса с проммассой в сборе П-26/800ЭР
Букса с проммассой в сборе
Нет в наличии
1
1,040 ₽
2-1
Приемник инструмента П-26/800ЭР
Приемник инструмента П-26/800ЭР
Приемник инструмента
В наличии: 4
1
210 ₽
2-1
Не настроено изображение
Приемник инструмента для перфоратора Интерскол П-26/800ЭР в комплекте с 4 роликами, AEZ
Приемник инструмента
Включает в себя аналоги арт.68.03.00.07.00 Приемник инструмента П-26/800ЭР, арт.68.03.00.06.00 Ролик 6х10 П-26/800ЭР и арт.68.03.00.08.00 Кольцо резиновое П-26/800ЭР
В наличии: 4
1
420 ₽
2-2
Кольцо резиновое П-26/800ЭР
Кольцо резиновое П-26/800ЭР
Кольцо резиновое
В наличии: 35
1
60 ₽
2-3
Манжета П-26/800ЭР
В наличии: 16
1
140 ₽
2-4
Втулка П-26/800ЭР
В наличии: 11
1
120 ₽
2-5
Проммасса П-26/800ЭР
В наличии: 16
1
100 ₽
2-5
Не настроено изображение
В наличии: 17
1
70 ₽
3
Ролик 6х10 П-26/800ЭР
Ролик 6х10 П-26/800ЭР
Ролик
Ø6х10
В наличии: 28
4
40 ₽
4
Винт 4,5х45(ТОР)
Винт 4,5х45(ТОР)
Винт
(ТОRX)4,5х45
Нет в наличии
4
30 ₽
5
Не настроено изображение
Корпус редуктора в сборе П-26/800ЭР
Корпус редуктора в сборе
В наличии: 1
1
1,490 ₽
5-1

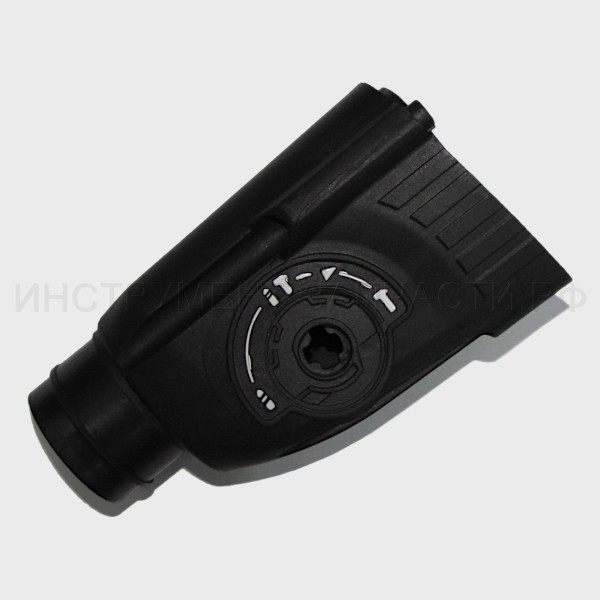

Внешний кожух П-26/800ЭР
Внешний кожух П-26/800ЭР
Внешний кожух
Нет в наличии
1
520 ₽
5-2
Манжета П-26/800ЭР
В наличии: 4
1
270 ₽
5-3
Не настроено изображение
Вал-шестерня в сборе П-26/800ЭР
Подшипник игольчатый в сборе
В наличии: 4
1
240 ₽
5-3-1
Подшипник роликовый НК3012
Подшипник роликовый НК3012
Подшипник роликовый
HK3012 (30х37х12)
Нет в наличии
1
140 ₽
5-3-2
Втулка П-26/800ЭР
В наличии: 3
1
130 ₽
5-4
Подшипник роликовый НК0709
Подшипник роликовый НК0709
Подшипник роликовый
HK0709 (7х11х9)
В наличии: 22
1
110 ₽
5-5
Фиксирующая пластина П-26/800ЭР
Фиксирующая пластина П-26/800ЭР
Фиксирующая пластина
В наличии: 23
1
30 ₽
5-6
Винт 4х16
Винт 4х16
Винт
4х16
В наличии: 14
1
30 ₽
6
Не настроено изображение
Переключатель режимов в сборе П-24/700ЭР2
Переключатель режимов в сборе
В наличии: 6
1
140 ₽
6-1
Кнопка П-26/800ЭР
В наличии: 9
1
30 ₽
6-2
Пружина П-26/800ЭР
В наличии: 9
1
20 ₽
6-3
Ручка переключателя П-26/800ЭР
Ручка переключателя П-26/800ЭР
Ручка переключателя
В наличии: 7
1
90 ₽
6-4
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
Нет в наличии
1
60 ₽
7
Не настроено изображение
Ствол в сборе П-26/800ЭР
Ствол в сборе
В наличии: 2
1
960 ₽
7-1
Кольцо запорное 30х1,5 П-26/800ЭР
Кольцо запорное 30х1,5 П-26/800ЭР
Кольцо запорное
Ø30х2
В наличии: 4
2
20 ₽
7-2
Шайба П-26/800ЭР
В наличии: 5
1
50 ₽
7-3
Пружина П-26/800ЭР
В наличии: 2
1
70 ₽
7-4
Колесо зубчатое Z=40 П-26/800ЭР
Колесо зубчатое Z=40 П-26/800ЭР
Колесо зубчатое
Z=40
В наличии: 6
1
240 ₽
7-5
Ролик игольчатый 2,5х11,8
Ролик игольчатый 2,5х11,8
Ролик игольчатый
Ø2,5х11,8
В наличии: 14
3
20 ₽
7-6
Втулка кулачковая П-26/800ЭР
Втулка кулачковая П-26/800ЭР
Втулка кулачковая
В наличии: 5
1
160 ₽
7-7
Кольцо запорное 30x1,5 П-26/800ЭР
Кольцо запорное 30x1,5 П-26/800ЭР
Кольцо запорное
Ø30х1,5
В наличии: 7
1
20 ₽
7-8
Ствол П-26/800ЭР
В наличии: 2
1
470 ₽
7-9
Корпус ловителя П-26/800ЭР
Корпус ловителя П-26/800ЭР
Корпус ловителя
В наличии: 9
1
80 ₽
7-10
Амортизатор П-26/800ЭР
Амортизатор П-26/800ЭР
Амортизатор
В наличии: 29
1
80 ₽
7-11
Ловитель бойка П-26/800ЭР
Ловитель бойка П-26/800ЭР
Ловитель бойка
В наличии: 52
1
70 ₽
7-12
Крышка ловителя П-26/800ЭР
Крышка ловителя П-26/800ЭР
Крышка ловителя
В наличии: 9
1
100 ₽
7-13
Кольцо стопорное 25х1,5 П-26/800ЭР
Кольцо стопорное 25х1,5 П-26/800ЭР
Кольцо стопорное
Ø25х2
В наличии: 61
1
20 ₽
8
Не настроено изображение
Поршень в сборе П-26/800ЭР
Поршень в сборе
В наличии: 1
1
600 ₽
8-1
Боек П-26/800ЭР
В наличии: 15
1
150 ₽
8-1
Не настроено изображение
Боек для перфоратора Интерскол П-26/800ЭР с резиновым кольцом, AEZ
Включает в себя аналоги арт.68.03.00.15.00 и арт.68.03.00.16.00
Нет в наличии
1
150 ₽
8-2
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
В наличии: 104
1
70 ₽
8-3
Поршень П-26/800ЭР
В наличии: 15
1
240 ₽
8-3
Не настроено изображение
В наличии: 7
1
200 ₽
8-4
Кольцо П-26/800ЭР
В наличии: 26
2
30 ₽
8-5
Палец П-26/800ЭР
В наличии: 8
1
60 ₽
9
Не настроено изображение
В наличии: 1
1
640 ₽
9-1
Подшипник скольжения П-26/800ЭР
Подшипник скольжения П-26/800ЭР
Подшипник скольжения
В наличии: 2
1
110 ₽
9-2
Промщит П-26/800ЭР
В наличии: 5
1
560 ₽
9-2
Не настроено изображение
В наличии: 2
1
520 ₽
9-3
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
В наличии: 10
1
60 ₽
9-4
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
В наличии: 18
1
60 ₽
9-5
Сальник П-22/620ЭР
В наличии: 4
1
50 ₽
9-6
Не настроено изображение
00.01.01.01. 61
Подшипник шариковый (с шайбой)
609RS (9х24х7) специсполнение
Нет данных о товаре
1
9-7
Щит П-26/800ЭР
В наличии: 9
1
60 ₽
9-8
Не настроено изображение
Винт М4х8
Винт
М4х8
В наличии: 5
2
20 ₽
9-9
Втулка опорная П-26/800ЭР
Втулка опорная П-26/800ЭР
Втулка опорная
В наличии: 18
1
60 ₽
10
Скоба П-26/800ЭР
В наличии: 18
1
80 ₽
10
Не настроено изображение
Нет в наличии
1
110 ₽
11
Не настроено изображение
Вал-шестерня в сборе П-26/800ЭР
Вал-шестерня в сборе
Нет в наличии
1
540 ₽
11-1
Вал-шестерня Z=9 П-26/800ЭР
Вал-шестерня Z=9 П-26/800ЭР
Вал-шестерня
Z=9
В наличии: 5
1
160 ₽
11-2
Подшипник шариковый (9х20х5) 699
Подшипник шариковый (9х20х5) 699
Подшипник шариковый
699 (9х20х5)
Нет в наличии
1
120 ₽
11-2
Подшипник шариковый
В наличии: 11
1
170 ₽
12
Поводок переключателя П-26/800ЭР
Поводок переключателя П-26/800ЭР
Поводок переключателя
В наличии: 19
1
80 ₽
12
Не настроено изображение
Поводок для перфоратора Интерскол П-26/800, Bosch 2-24, AEZ
Поводок переключателя и скоба-пружина
включает в себя аналоги арт.68.03.00.21.00 и арт.68.03.00.22.00
В наличии: 23
1
130 ₽
13
Пружина П-26/800ЭР
В наличии: 20
1
50 ₽
14
Не настроено изображение
Подшипник качающийся в сборе П-26/800ЭР
Подшипник качающийся в сборе
Нет в наличии
1
1,230 ₽
14-1
Подшипник роликовый НК0908 (TNKS)
Подшипник роликовый НК0908 (TNKS)
Подшипник роликовый
НК0908 (ТNKS)
В наличии: 17
1
110 ₽
14-2
Не настроено изображение
Подшипник качающийся в сборе П-26/800ЭР
Подшипник качающийся в сборе
В наличии: 3
1
670 ₽
14-2
Подшипник качающийся в сборе П-26/800ЭР
В наличии: 14
1
640 ₽
14-2
Не настроено изображение
Подшипник качающийся для Интерскол П-26/800, Bosch 2-26, AEZ
Подшипник качающийся
аналог арт.68.03.03.00.00
В наличии: 2
1
850 ₽
14-3
Подшипник игольчатый 14,8х18х15
Подшипник игольчатый 14,8х18х15
Подшипник игольчатый
K15х18х14,8
В наличии: 12
1
120 ₽
14-4
Колесо зубчатое комбинированное Z=33 П-26/800ЭР
Колесо зубчатое комбинированное Z=33 П-26/800ЭР
Колесо зубчатое комбинированное
Z=33
В наличии: 16
1
190 ₽
14-5
Пружина П-26/800ЭР
В наличии: 71
1
50 ₽
14-6
Опора пружины П-26/800ЭР
Опора пружины П-26/800ЭР
Опора пружины
В наличии: 16
1
50 ₽
15
Не настроено изображение

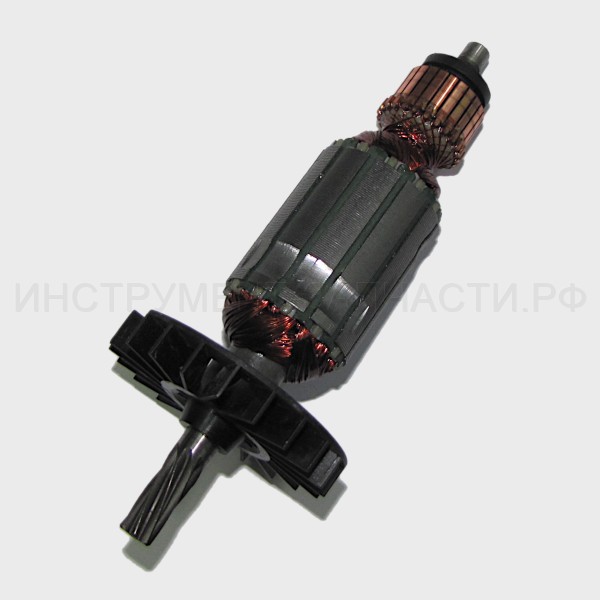

Якорь с вентилятором П-26/800ЭР
Якорь с вентилятором
В наличии: 2
1
1,810 ₽
16
Не настроено изображение
Подшипник шариковый 607Z Д-500
Подшипник шариковый
607Z (7х19х6)
В наличии: 5
1
230 ₽
16
Подшипник 180607/607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS (7х19х6)
В наличии: 29
1
60 ₽
16
Не настроено изображение
Подшипник (SKF) 7х19х6
Подшипник шариковый
607-2Z 7х19х6 SKF (Италия)
Нет в наличии
1
290 ₽
16
Не настроено изображение
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый
607-2RSH 7х19х6 SKF (Италия)
Нет в наличии
1
320 ₽
17
Втулка демпфирующая П-26/800ЭР
Втулка демпфирующая П-26/800ЭР
Втулка демпфирующая
В наличии: 9
1
50 ₽
18
Диафрагма П-26/800ЭР
В наличии: 2
1
50 ₽
19
Винт 4х16
Винт 4х16
Винт
4х16
В наличии: 14
2
30 ₽
20
Не настроено изображение
В наличии: 2
1
1,110 ₽
21
Не настроено изображение
Корпус двигателя П-26/800ЭР
Корпус двигателя
В наличии: 1
1
520 ₽
22
Не настроено изображение
Щетка электрическая П-24/650ЭР
Щетка электрическая
В наличии: 72
2
110 ₽
23
Не настроено изображение
Щеткодержатель П-24/650ЭР
Щеткодержатель
Нет в наличии
2
140 ₽
24
Не настроено изображение
Винт 3х11
Винт
3х10
Нет в наличии
4
20 ₽
25
Не настроено изображение
Ручка задняя в сборе П-24/650ЭР
Ручка задняя в сборе
Нет в наличии
1
420 ₽
26
Винт 4Х30 УШМ-115
Винт 4Х30 УШМ-115
Винт
4,2х30
В наличии: -2
2
20 ₽
27
Винт 4х16
Винт 4х16
Винт
3,9х16
В наличии: 14
6
30 ₽
28
Не настроено изображение
Выключатель П-24/650ЭР
Выключатель
Chang Long 8(6)A 250V~ 5E4
В наличии: 5
1
800 ₽
29
Не настроено изображение
Конденсатор П-24/650
Конденсатор
TNS-2 0,33μF K X2 40/085/21/C 250V~
Нет в наличии
1
130 ₽
30
Не настроено изображение
428.04.00.02.00
Дроссель
Нет данных о товаре
1
31
Не настроено изображение
428.04.00.03.00
Провод электрический
Нет данных о товаре
1
32
Не настроено изображение
428.04.00.04.00
Провод электрический
Нет данных о товаре
1
33
Не настроено изображение
428.04.00.05.00
Провод электрический
Нет данных о товаре
1
34
Не настроено изображение
428.04.00.06.00
Провод электрический
Нет данных о товаре
1
35
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
HO7RN-F/2х1мм², L=4м
В наличии: 2
1
1,200 ₽
36
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура
В наличии: 6
1
50 ₽
37
Не настроено изображение
Планка фиксации шнура П-26/800ЭР
Планка фиксации кабеля
Нет в наличии
1
20 ₽
38
Не настроено изображение
Ручка боковая в сборе П-26/800ЭР
Ручка боковая в сборе
Нет в наличии
1
360 ₽
38-1
Не настроено изображение
428.02.01.06.00
Хомут
Нет данных о товаре
1
38-2
Не настроено изображение
428.02.01.05.00
Винт специальный
М8
Нет данных о товаре
1
38-3
Не настроено изображение
В наличии: 2
1
80 ₽
38-4
Не настроено изображение
Винт барашковый М6 П-26/800ЭР
Винт барашковый
М6
В наличии: 10
1
30 ₽
38-5
Не настроено изображение
В наличии: 1
1
20 ₽
38-6
Не настроено изображение
428.02.01.01.00
Ручка
Нет данных о товаре
1
39
Не настроено изображение
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины бурения
В наличии: 8
1
110 ₽
B
Не настроено изображение
Приемник инструмента для перфоратора Интерскол П-26/800ЭР в комплекте с 4 роликами, AEZ
Приемник инструмента для перфоратора Интерскол П-26/800ЭР комплекте с 4 роликами, AEZ
Включает в себя аналоги арт.68.03.00.07.00, арт.68.03.00.06.00 и арт.68.03.00.08.00
В наличии: 4
1
420 ₽
C
Не настроено изображение
Ремнабор ствола для перфоратора Интерскол П-26/800ЭР, AEZ
Включает в себя аналоги арт.68.03.00.10.00, арт.68.03.00.11.00, арт.68.03.01.08.00, арт.68.03.01.09.00, арт.68.03.01.10.00, арт.68.03.01.11.00, арт.68.03.00.15.00 и арт.68.03.00.16.00
В наличии: 3
1
590 ₽
D
Не настроено изображение
Ремнабор патрона для перфоратора Интерскол П-26/800ЭР, AEZ
Включает в себя аналоги арт.68.03.00.01.00, арт.00.02.98.01.04, арт.00.02.02.02.33(00.02.02.02.31), арт.66.02.98.01.06(00.02.98.01.05), арт.68.03.00.02.00, арт.68.03.00.03.00, арт.00.02.10.10.00 и арт.68.03.00.04.00
В наличии: 7
1
180 ₽
