Схема и запчасти для перфоратора Интерскол П-26/800ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 68.
* Ручка боковая поставляется в сборе без поз. 96.
* Поз.28+поз.29 - поставляются в сборе.
** Поз. 18 (68.05.00.01.01)- Внешний кожух и поз.77 (68.05.00.02.01)- Корпус двигателя - скошены,
Рис. 1

Перфоратор П-26/800ЭР (68.*): Рис.1

1
Втулка защитная П-26/800ЭР
68.03.00.01.00
Втулка защитная П-26/800ЭР
Втулка защитная
В наличии: 32
1
90 ₽
2
Шайба 11х17х1
00.02.02.02.30
Шайба 11х17х1
Шайба
11х17х1
В наличии: 17
1
30 ₽
3
Кольцо запорное 16х1,6
00.02.98.01.04
Кольцо запорное 16х1,6
Кольцо запорное
16х1,6
В наличии: 18
1
20 ₽
4
Шайба 16х22х1,5
00.02.02.02.31
Шайба 16х22х1,5
Шайба
16х22х1,5
В наличии: 31
1
40 ₽
5
Кольцо запорное 21
00.02.98.01.05
Кольцо запорное 21
Кольцо запорное
21х2
В наличии: 25
1
30 ₽
6
Втулка нажимная П-26/800ЭР
68.03.00.02.00
Втулка нажимная П-26/800ЭР
Втулка нажимная
В наличии: 22
1
50 ₽
7
Кольцо 21х32х4 П-26/800ЭР
68.03.00.03.00
Кольцо 21х32х4 П-26/800ЭР
Кольцо
21х32х4
В наличии: 20
1
80 ₽
8
Шарик 7 мм
00.02.10.10.00
Шарик 7 мм
Шарик
Ø7
В наличии: 68
1
20 ₽
9
Шайба специальная П-26/800ЭР
68.03.00.04.00
Шайба специальная П-26/800ЭР
Шайба специальная
Возможна замена на 86.03.00.04.00
В наличии: 49
1
40 ₽
10
Пружина П-26/800ЭР
68.03.00.05.00
Пружина П-26/800ЭР
Пружина
В наличии: 13
1
40 ₽
11
Ролик 6х10 П-26/800ЭР
68.03.00.06.00
Ролик 6х10 П-26/800ЭР
Ролик
Ø6х10
В наличии: 28
4
40 ₽
12
Приемник инструмента П-26/800ЭР
68.03.00.07.00
Приемник инструмента П-26/800ЭР
Приемник инструмента
В наличии: 4
1
210 ₽
12
Не настроено изображение
010174C
Приемник инструмента для перфоратора Интерскол П-26/800ЭР в комплекте с 4 роликами, AEZ
Приемник инструмента
Включает в себя аналоги арт.68.03.00.07.00 Приемник инструмента П-26/800ЭР, арт.68.03.00.06.00 Ролик 6х10 П-26/800ЭР и арт.68.03.00.08.00 Кольцо резиновое П-26/800ЭР
В наличии: 4
1
420 ₽
13
Кольцо резиновое П-26/800ЭР
68.03.00.08.00
Кольцо резиновое П-26/800ЭР
Кольцо резиновое
Ø22х2
В наличии: 35
1
60 ₽
14
Манжета П-26/800ЭР
68.03.00.09.00
Манжета П-26/800ЭР
Манжета
В наличии: 16
1
140 ₽
15
Втулка П-26/800ЭР
68.03.00.10.00
Втулка П-26/800ЭР
Втулка
В наличии: 11
1
120 ₽
16
Проммасса П-26/800ЭР
68.03.00.11.00
Проммасса П-26/800ЭР
Проммасса
В наличии: 16
1
100 ₽
16
Не настроено изображение
010336(12)
Проммасса для перфоратора Интерскол П26/800ЭР, AEZ
Аналог арт.68.03.00.11.00
В наличии: 17
1
70 ₽
18

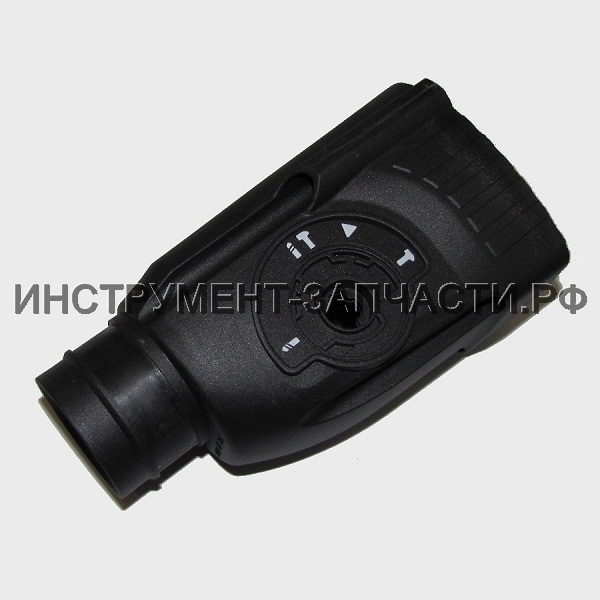

Внешний кожух П-26/800ЭР
68.05.00.01.00
Внешний кожух П-26/800ЭР
Внешний кожух
Нет в наличии
1
520 ₽
18**
Внешний кожух исп. 02 для П-26
68.05.00.01.01
Внешний кожух исп. 02 для П-26
Внешний кожух**
В наличии: 2
1
520 ₽
19
Манжета П-26/800ЭР
68.03.00.12.00
Манжета П-26/800ЭР
Манжета
В наличии: 4
1
270 ₽
20
Подшипник роликовый НК3012
00.01.02.01.18
Подшипник роликовый НК3012
Подшипник роликовый
HK3012
Нет в наличии
1
140 ₽
21
Втулка П-26/800ЭР
68.03.00.13.00
Втулка П-26/800ЭР
Втулка
В наличии: 3
1
130 ₽
22
Фиксирующая пластина П-26/800ЭР
68.03.00.14.00
Фиксирующая пластина П-26/800ЭР
Фиксирующая пластина
В наличии: 23
1
30 ₽
23
Винт 4х16
00.02.03.01.04
Винт 4х16
Винт
4х16
В наличии: 14
1
30 ₽
24
Подшипник роликовый НК0709
00.01.02.01.16
Подшипник роликовый НК0709
Подшипник роликовый
HK0709
В наличии: 22
1
110 ₽
25
Кольцо уплотнительное П-26/800ЭР
68.05.01.01.00
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
Нет в наличии
1
60 ₽
26
Кнопка П-26/800ЭР
68.05.01.02.00
Кнопка П-26/800ЭР
Кнопка
В наличии: 9
1
30 ₽
27
Пружина П-26/800ЭР
68.05.01.03.00
Пружина П-26/800ЭР
Пружина
В наличии: 9
1
20 ₽
28*
Ручка переключателя в сборе с поводком
68.05.02.00.00
Ручка переключателя в сборе с поводком
Ручка переключателя в сборе
Поз.28+поз.29
Нет в наличии
1
210 ₽
28
Ручка переключателя П-26/800ЭР
68.05.01.04.00
Ручка переключателя П-26/800ЭР
Ручка переключателя
В наличии: 7
1
90 ₽
29
Поводок переключателя П-26/800ЭР
68.05.01.05.00
Поводок переключателя П-26/800ЭР
Поводок переключателя
Нет в наличии
1
50 ₽
30
Винт 4,5х45(ТОР)
00.02.03.03.02
Винт 4,5х45(ТОР)
Винт
(ТОRX)4,5х45
Нет в наличии
4
30 ₽
31
Кольцо запорное 30х1,5 П-26/800ЭР
68.03.01.01.00
Кольцо запорное 30х1,5 П-26/800ЭР
Кольцо запорное
Ø30х2
В наличии: 4
1
20 ₽
32
Шайба П-26/800ЭР
68.03.01.02.00
Шайба П-26/800ЭР
Шайба
В наличии: 5
1
50 ₽
33
Пружина П-26/800ЭР
68.03.01.03.00
Пружина П-26/800ЭР
Пружина
В наличии: 2
1
70 ₽
34
Не настроено изображение
68.03.01.13.00
Кольцо запорное
Ø25х1,5
Нет данных о товаре
1
35
Колесо зубчатое Z=40 П-26/800ЭР
68.03.01.04.00
Колесо зубчатое Z=40 П-26/800ЭР
Колесо зубчатое
Z=40
В наличии: 6
1
240 ₽
36
Ствол П-26/800ЭР
68.03.01.05.00
Ствол П-26/800ЭР
Ствол
В наличии: 2
1
470 ₽
37
Ролик игольчатый 2,5х11,8
00.02.11.03.02
Ролик игольчатый 2,5х11,8
Ролик игольчатый
2,5х11,8
В наличии: 14
3
20 ₽
38
Втулка кулачковая П-26/800ЭР
68.03.01.06.00
Втулка кулачковая П-26/800ЭР
Втулка кулачковая
Нет в наличии
1
160 ₽
39
Кольцо запорное 30x1,5 П-26/800ЭР
68.03.01.07.00
Кольцо запорное 30x1,5 П-26/800ЭР
Кольцо запорное
Ø30х1,5
В наличии: 7
2
20 ₽
40
Корпус ловителя П-26/800ЭР
68.03.01.08.00
Корпус ловителя П-26/800ЭР
Корпус ловителя
В наличии: 9
1
80 ₽
41
Амортизатор П-26/800ЭР
68.03.01.09.00
Амортизатор П-26/800ЭР
Амортизатор
В наличии: 29
1
80 ₽
42
Ловитель бойка П-26/800ЭР
68.03.01.10.00
Ловитель бойка П-26/800ЭР
Ловитель бойка
В наличии: 52
1
70 ₽
43
Крышка ловителя П-26/800ЭР
68.03.01.11.00
Крышка ловителя П-26/800ЭР
Крышка ловителя
В наличии: 9
1
100 ₽
44
Кольцо стопорное 25х1,5 П-26/800ЭР
68.03.01.12.00
Кольцо стопорное 25х1,5 П-26/800ЭР
Кольцо стопорное
Ø25х2,0
В наличии: 61
1
20 ₽
45
Боек П-26/800ЭР
68.03.00.15.00
Боек П-26/800ЭР
Боёк
В наличии: 15
1
150 ₽
45
Не настроено изображение
010336(1)
Боек для перфоратора Интерскол П-26/800ЭР с резиновым кольцом, AEZ
Включает в себя аналоги арт.68.03.00.15.00 и арт.68.03.00.16.00
Нет в наличии
1
150 ₽
46
Кольцо уплотнительное П-26/800ЭР
68.03.00.16.00
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
В наличии: 104
1
70 ₽
47
Поршень П-26/800ЭР
68.03.00.17.00
Поршень П-26/800ЭР
Поршень
В наличии: 15
1
240 ₽
47
Не настроено изображение
010174J
Поршень для перфоратора Интерскол П-26/800ЭР, AEZ
Аналог арт.68.03.00.17.00
В наличии: 7
1
200 ₽
48
Палец П-26/800ЭР
68.03.00.18.00
Палец П-26/800ЭР
Палец
В наличии: 8
1
60 ₽
49
Кольцо П-26/800ЭР
68.03.00.19.00
Кольцо П-26/800ЭР
Кольцо
В наличии: 26
2
30 ₽
50
Скоба П-26/800ЭР
68.03.00.20.00
Скоба П-26/800ЭР
Скоба
В наличии: 18
1
80 ₽
50
Не настроено изображение
010328(3)
Скоба для перфоратора Интерскол П-26/800ЭР, AEZ
Аналог арт.68.03.00.20.00
В наличии: 6
1
110 ₽
51
Подшипник скольжения П-26/800ЭР
68.03.02.01.00
Подшипник скольжения П-26/800ЭР
Подшипник скольжения
В наличии: 2
1
110 ₽
52
Кольцо уплотнительное П-26/800ЭР
68.03.02.02.00
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
В наличии: 10
1
60 ₽
53
Промщит П-26/800ЭР
68.03.02.03.00
Промщит П-26/800ЭР
Промщит
В наличии: 5
1
560 ₽
53
Не настроено изображение
010366(4)
Промщит для перфоратора Интерскол П-26/800ЭР, AEZ
Аналог арт.68.03.02.03.00
В наличии: 2
1
520 ₽
54
Кольцо уплотнительное П-26/800ЭР
68.03.02.04.00
Кольцо уплотнительное П-26/800ЭР
Кольцо уплотнительное
В наличии: 18
1
60 ₽
55
Поводок переключателя П-26/800ЭР
68.03.00.21.00
Поводок переключателя П-26/800ЭР
Поводок переключателя
В наличии: 19
1
80 ₽
55
Не настроено изображение
010328(4)
Поводок для перфоратора Интерскол П-26/800, Bosch 2-24, AEZ
Поводок переключателя и скоба-пружина
включает в себя аналоги арт.68.03.00.21.00 и арт.68.03.00.22.00
В наличии: 23
1
130 ₽
56
Пружина П-26/800ЭР
68.03.00.22.00
Пружина П-26/800ЭР
Пружина
В наличии: 20
1
50 ₽
57
Подшипник шариковый (9х20х5) 699
00.01.01.01.60
Подшипник шариковый (9х20х5) 699
Подшипник шариковый
(9х20х5)
Нет в наличии
1
120 ₽
57
Подшипник шариковый
160.03.02.04.05
Подшипник шариковый
(9х20х5)
В наличии: 11
1
170 ₽
58
Вал-шестерня Z=9 П-26/800ЭР
68.03.00.23.00
Вал-шестерня Z=9 П-26/800ЭР
Вал-шестерня
Z=9
В наличии: 5
1
160 ₽
59
Подшипник роликовый НК0908 (TNKS)
00.01.02.01.19
Подшипник роликовый НК0908 (TNKS)
Подшипник роликовый
НК0908 (ТNKS) (9х13х8)
В наличии: 8
1
110 ₽
60
Подшипник качающийся в сборе П-26/800ЭР
68.03.03.00.00
Подшипник качающийся в сборе П-26/800ЭР
Подшипник качающийся в сборе
В наличии: 14
1
640 ₽
60
Не настроено изображение
010176B
Подшипник качающийся для Интерскол П-26/800, Bosch 2-26, AEZ
Подшипник качающийся
аналог арт.68.03.03.00.00
В наличии: 2
1
850 ₽
61
Подшипник игольчатый 14,8х18х15
00.01.02.01.20
Подшипник игольчатый 14,8х18х15
Подшипник игольчатый
14,8х18х15
В наличии: 12
1
120 ₽
62
Колесо зубчатое комбинированное Z=33 П-26/800ЭР
68.03.00.24.00
Колесо зубчатое комбинированное Z=33 П-26/800ЭР
Колесо зубчатое комбинированное
Z=33
В наличии: 16
1
190 ₽
63
Пружина П-26/800ЭР
68.03.00.25.00
Пружина П-26/800ЭР
Пружина
В наличии: 71
1
50 ₽
64
Опора пружины П-26/800ЭР
68.03.00.26.00
Опора пружины П-26/800ЭР
Опора пружины
В наличии: 16
1
50 ₽
65
Втулка опорная П-26/800ЭР
68.03.02.05.00
Втулка опорная П-26/800ЭР
Втулка опорная
В наличии: 18
1
60 ₽
66
Подшипник шариковый (9х24х7) 609RS специсполнение
00.01.01.01.61
Подшипник шариковый (9х24х7) 609RS специсполнение
Подшипник шариковый (с шайбой)
(9х24х7)609RS специсполнение
В наличии: 5
1
260 ₽
67
Щит П-26/800ЭР
68.04.02.02.00
Щит П-26/800ЭР
Щит
В наличии: 9
1
60 ₽
68
Не настроено изображение
00.02.04.01.23
Винт М4х8
Винт
М4х8
В наличии: 5
2
20 ₽
69
Якорь с вентилятором П-26/800ЭР
68.04.02.01.00
Якорь с вентилятором П-26/800ЭР
Якорь с вентилятором
В наличии: 10
1
1,510 ₽
70
Не настроено изображение
00.01.01.01.06
Подшипник шариковый 607Z Д-500
Подшипник шариковый
607Z
В наличии: 5
1
230 ₽
70
Подшипник 180607/607-2RS
607-2RS
Подшипник 180607/607-2RS
Подшипник шариковый
607-2RS
В наличии: 36
1
60 ₽
70
Не настроено изображение
607-2Z
Подшипник (SKF) 7х19х6
Подшипник шариковый
607-2Z 7х19х6 SKF (Италия)
Нет в наличии
1
290 ₽
70
Не настроено изображение
607-2RSH
Подшипник 607-2RSH (SKF) 7х19х6
Подшипник шариковый
607-2RSH 7х19х6 SKF (Италия)
Нет в наличии
1
320 ₽
71
Втулка демпфирующая П-26/800ЭР
68.04.02.03.00
Втулка демпфирующая П-26/800ЭР
Втулка демпфирующая
В наличии: 9
1
50 ₽
72
Диафрагма П-26/800ЭР
68.04.00.01.00
Диафрагма П-26/800ЭР
Диафрагма
В наличии: 2
1
50 ₽
73
Не настроено изображение
00.02.03.01.43
Винт 3х15
Винт
3х15
В наличии: 5
2
20 ₽
74
Статор П-26/800ЭР
68.04.01.00.00
Статор П-26/800ЭР
Статор
Нет в наличии
1
520 ₽
75
Колодка клеммная П-26/800ЭР
68.04.00.02.00
Колодка клеммная П-26/800ЭР
Колодка клеммная
В наличии: 17
2
90 ₽
77
Корпус двигателя П-26/800ЭР
68.05.00.02.00
Корпус двигателя П-26/800ЭР
Корпус двигателя
Нет в наличии
1
840 ₽
77**
Корпус двигателя исп. 01 для П-26
68.05.00.02.01
Корпус двигателя исп. 01 для П-26
Корпус двигателя**
В наличии: 10
840 ₽
78
Не настроено изображение
00.10.09.01.01
Колодка клеммная в сборе
Колодка клеммная
4хМ3
Нет в наличии
1
60 ₽
78
Не настроено изображение
010163(5А)
Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZ
Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZконтактор
Включает в себя аналоги арт.68.04.00.02.00 и арт.68.04.00.03.00
В наличии: 16
1
210 ₽
79
Не настроено изображение
68.04.00.05.00
Дроссель 2х7 витков П-26/800ЭР
Дроссель
2х7витков
Нет в наличии
1
70 ₽
80
Полукольцо-контактор П-26/800ЭР
68.04.00.03.00
Полукольцо-контактор П-26/800ЭР
Полукольцо-контактор
В наличии: 31
2
100 ₽
80
Не настроено изображение
010163(5А)
Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZ
Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZконтактор
Включает в себя аналоги арт.68.04.00.02.00 и арт.68.04.00.03.00
В наличии: 16
1
210 ₽
81
Щеткодержатель П-26/800ЭР
68.04.03.01.00
Щеткодержатель П-26/800ЭР
Щеткодержатель
Нет в наличии
1
200 ₽
82
Не настроено изображение
00.10.05.01.05
Блок конденсаторный П-26/800ЭР
Блок конденсаторный
TNS-2 0,33mF KX2 40/085/21/C250V
В наличии: 1
1
160 ₽
83
Щетка П-26/800ЭР
68.04.03.02.00
Щетка П-26/800ЭР
Щетка
В наличии: 114
2
110 ₽
84
Пружина П-26/800ЭР
68.04.03.03.00
Пружина П-26/800ЭР
Пружина
В наличии: 3
2
40 ₽
85
Ручка-накладка П-26/800ЭР
68.05.00.03.00
Ручка-накладка П-26/800ЭР
Ручка-накладка
Нет в наличии
1
190 ₽
85**
Ручка-накладка П-26/800ЭР исп. 01
68.05.00.03.01
Ручка-накладка П-26/800ЭР исп. 01
Ручка-накладка
В наличии: 13
1
260 ₽
86
Не настроено изображение
00.02.03.01.08
Винт 4х25
Винт
4х25
В наличии: 4
3
90 ₽
87

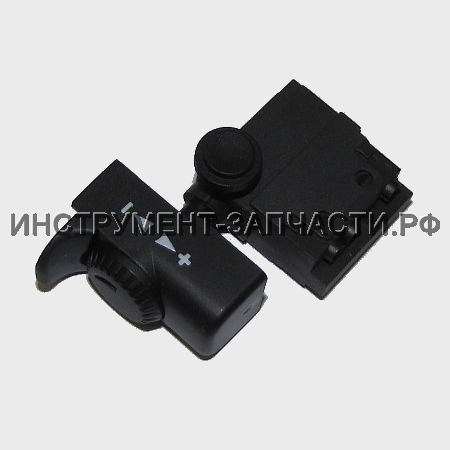

Выключатель Defond CGQ-1106 6A
00.10.01.05.06
Выключатель Defond CGQ-1106 6A
Выключатель
Defond CGQ-1106 6(6)A 250V~5E4
В наличии: 2
1
480 ₽
87***
Не настроено изображение
00.10.01.01.23
Выключатель П-26/800, П-30/900
Выключатель
KEDU 071103011 EN61058 8(6)A 250V ~5E4
В наличии: 9
1
850 ₽
87***
Не настроено изображение
00.10.01.01.25
Выключатель в сборе
Выключатель
KEDU 071103011 EN61058 8(6)A 250V ~
В наличии: 30
1
780 ₽
88
Не настроено изображение
68.04.00.04.00
Планка фиксации шнура П-26/800ЭР
Планка фиксации кабеля
Нет в наличии
1
20 ₽
89
Шнур питания с вилкой 2х1,0, 2м
00.10.02.02.01
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
HO7RN-F/2х1мм², L=4м
В наличии: 2
1
1,200 ₽
90
Фиксатор реверса
68.04.04.01.00
Фиксатор реверса
В наличии: 4
1
60 ₽
91
Трубка защитная шнура П-26/800ЭР
68.04.00.06.00
Трубка защитная шнура П-26/800ЭР
Трубка защитная шнура
В наличии: 8
1
50 ₽
92*
Хомут П-26/800ЭР
68.02.01.01.00
Хомут П-26/800ЭР
Хомут
Нет в наличии
1
70 ₽
93*
Не настроено изображение
68.02.01.02.00
Винт специальный М8 П-26/800ЭР
Винт специальный
М8
В наличии: 10
1
50 ₽
94*
Не настроено изображение
68.02.01.03.00
Держатель П-26/800ЭР
Держатель
В наличии: 2
1
80 ₽
95*
Не настроено изображение
68.02.01.04.00
Прижим П-26/800ЭР
Прижим
В наличии: 1
1
20 ₽
96
Не настроено изображение
68.02.00.01.00
Ограничитель глубины бурения П-26/800ЭР
Ограничитель глубины бурения
В наличии: 8
1
110 ₽
97*
Не настроено изображение
68.02.01.05.00
Винт барашковый М6 П-26/800ЭР
Винт барашковый
М6
В наличии: 10
1
30 ₽
98*
Не настроено изображение
68.02.01.06.00
Гайка М6 П-26/800ЭР
Гайка
М6
Нет в наличии
1
30 ₽
99*
Не настроено изображение
68.02.01.07.00
Ручка П-26/800ЭР
Ручка
В наличии: 2
1
170 ₽
A*
Ручка боковая в сборе П-26/800 ЭР
68.02.01.00.00
Ручка боковая в сборе П-26/800 ЭР
Ручка боковая в сборе
В наличии: 14
1
300 ₽
B
Не настроено изображение
010174(27)
Промвал в сборе для перфоратора Интерскол П-26/800ЭР, AEZ
Включает в себя аналоги арт.68.03.00.21.00, арт.68.03.00.22.00, арт.00.01.01.01.60(160.03.02.04.05), арт.68.03.00.23.00, арт.00.01.02.01.19, арт.68.03.03.00.00, арт.00.01.02.01.20, арт.68.03.00.24.00, арт.68.03.00.25.00 и арт.68.03.00.26.00
Нет в наличии
1
1,370 ₽
B
Не настроено изображение
010255(3)
Ремнабор для ствола перфоратора Интерскол П26/800ЭР, AEZ
Включает в себя аналоги арт.68.03.00.21.00, арт.68.03.00.22.00, арт.00.01.01.01.60(160.03.02.04.05), арт.68.03.00.23.00, арт.00.01.02.01.19, арт.68.03.03.00.00(426.03.08.01.00) и арт.00.01.02.01.20
В наличии: 5
1
1,170 ₽
C
Не настроено изображение
010255(21)
Ремнабор патрона для перфоратора Интерскол П-26/800ЭР, AEZ
Включает в себя аналоги арт.68.03.00.01.00, арт.00.02.98.01.04, арт.00.02.02.02.33(00.02.02.02.31), арт.66.02.98.01.06(00.02.98.01.05), арт.68.03.00.02.00, арт.68.03.00.03.00, арт.00.02.10.10.00 и арт.68.03.00.04.00
В наличии: 7
1
180 ₽
D
Не настроено изображение
010255(6)
Ремнабор ствола для перфоратора Интерскол П-26/800ЭР, AEZ
Включает в себя аналоги арт.68.03.00.10.00, арт.68.03.00.11.00, арт.68.03.01.08.00, арт.68.03.01.09.00, арт.68.03.01.10.00, арт.68.03.01.11.00, арт.68.03.00.15.00 и арт.68.03.00.16.00
В наличии: 3
1
590 ₽
E
Не настроено изображение
010174C
Приемник инструмента для перфоратора Интерскол П-26/800ЭР в комплекте с 4 роликами, AEZ
Приемник инструмента для перфоратора Интерскол П-26/800ЭР комплекте с 4 роликами, AEZ
Включает в себя аналоги арт.68.03.00.07.00, арт.68.03.00.06.00 и арт.68.03.00.08.00
В наличии: 4
1
420 ₽
102
Пружина фиксатора
68.04.03.04.00
Пружина фиксатора
Пружина фиксатор
В наличии: 20
2
30 ₽
