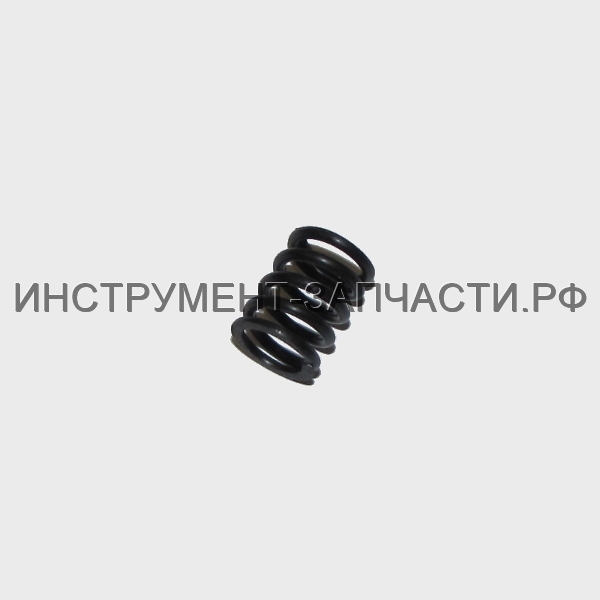

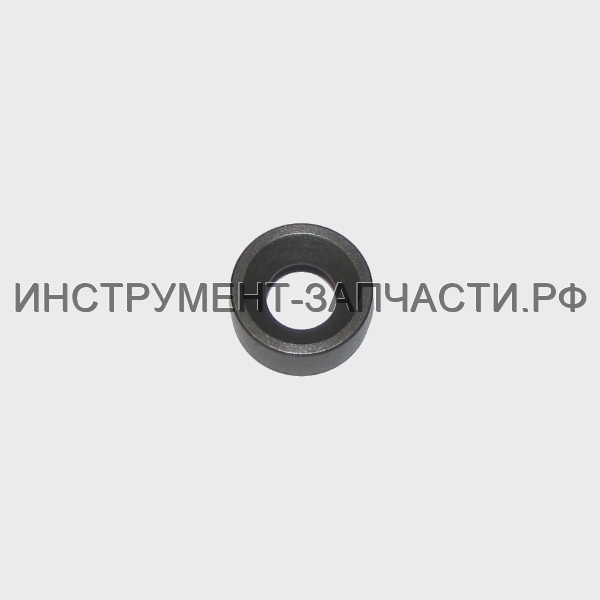

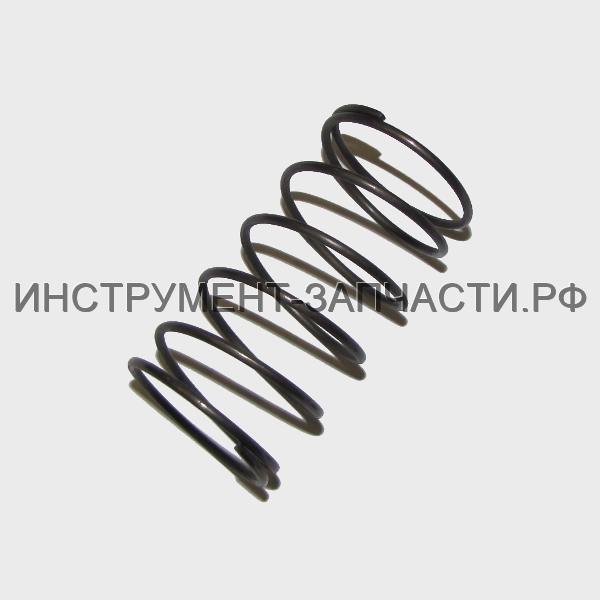

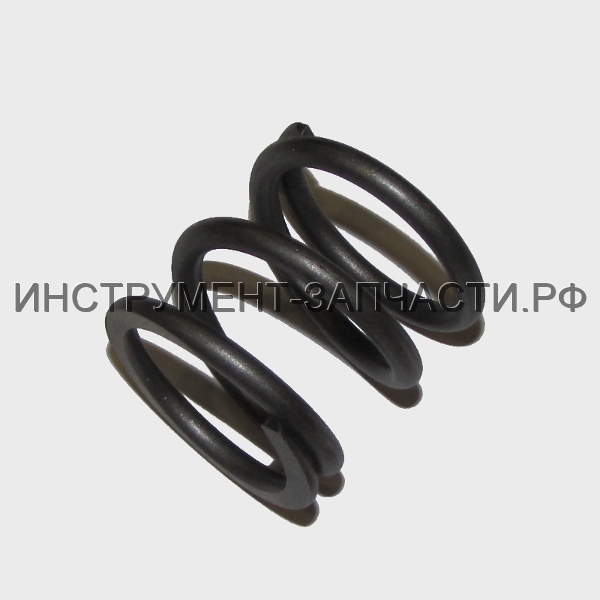

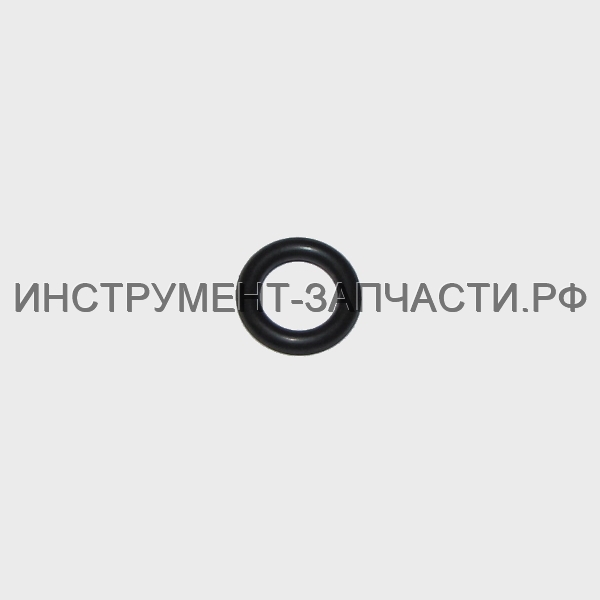

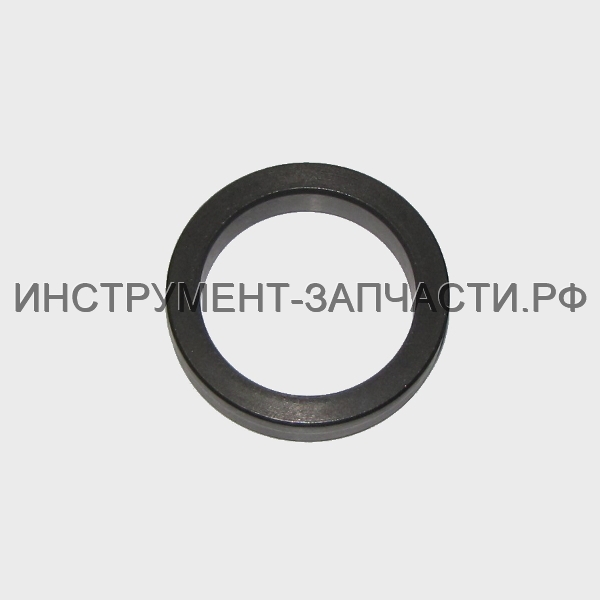

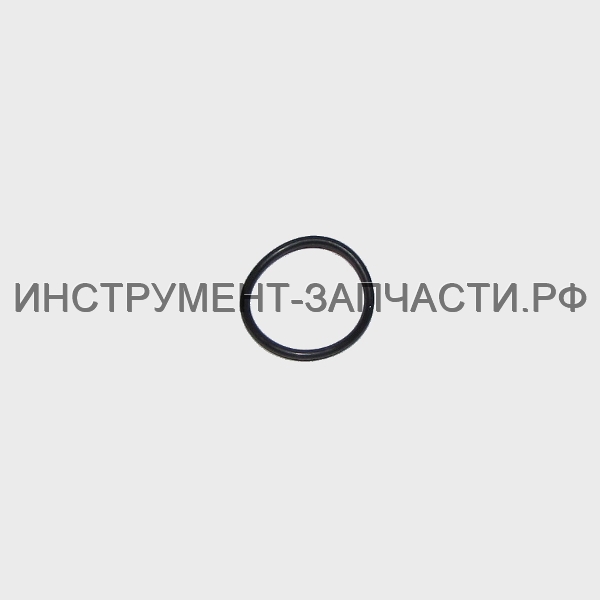

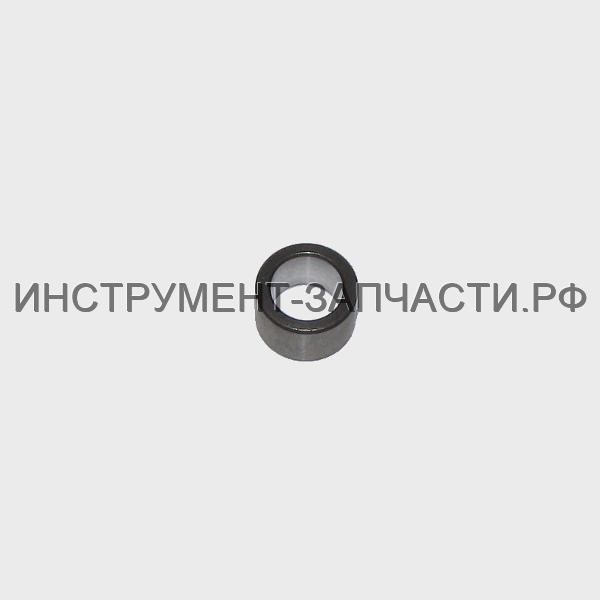

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-28/800ЭВ Схема актуальна для изделий, у которых серийный номер начинается с 328. Рис. 1 Перфоратор П-28/800ЭВ (328.*) ЭКСПОРТ: Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 86.03.00.01.0010609.714351.001 Втулка защитная П-30/900ЭР Втулка защитная В наличии: 32 1 90 ₽ 2 2 00.02.98.01.0510609.753612.012 Кольцо запорное 21 Кольцо пружинное 21х2 В наличии: 25 1 30 ₽ 3 3 328.05.00.01.0010633.714457.001 Втулка нажимная Нет данных о товаре 1 4 4 68.03.00.03.0010609.758491.012 Кольцо 21х32х4 П-26/800ЭР Кольцо 21х32х4 В наличии: 16 1 80 ₽ 5 5 00.02.10.21.001002-000793 Шарик П-28/800ЭВ Шарик 7,144-60 ГОСТ 3722-81 В наличии: 6 1 20 ₽ 6 6 86.03.00.04.0010609.758481.012 Шайба специальная П-30/900ЭР Шайба специальная В наличии: 23 1 50 ₽ 7 7 68.03.00.05.0010609.753522.012 Пружина П-26/800ЭР Пружина В наличии: 13 1 40 ₽ 8 8 00.02.03.01.071002-000732 Винт 4х20 ДУ-1000ЭР Винт Винт 2-4х20.016 ГОСТ 10621-80 В наличии: 6 5 30 ₽ 9 9 328.05.00.02.0010633.732184.001 Кольцо резиновое П-28/800ЭВ Крышка передняя В наличии: 1 1 20 ₽ 10 10 00.02.04.01.011002-000841 Винт М4х10 УШМ-115 Винт Винт В2.М4-6gх10.48.016 ГОСТ 17473-80 В наличии: 19 4 10 ₽ 11 11 00.02.04.04.301002-000730 Винт П-26/750ЭВ Винт Винт В2.М5-6gх16.68.016 ГОСТ 17473-80 В наличии: 5 4 10 ₽ 12 12 00.02.02.01.051002-000719 Шайба гроверная ЛШМ-900 Шайба пружинная Шайба 5 65Г ГОСТ 6402 В наличии: 1 4 20 ₽ 13 13 328.03.00.01.0010633.731211.002 Корпус П-28/800ЭВ Корпус В наличии: 1 1 260 ₽ 14 14 328.03.00.02.0010633.754175.007 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 2 1 20 ₽ 15 15 328.03.00.03.0010633.714457.003 Манжета П-28/800ЭВ Манжета В наличии: 2 1 80 ₽ 16 16 328.03.00.04.0010633.746711.002 Букса П-28/800ЭВ Букса Нет в наличии 1 290 ₽ 17 17 328.03.00.05.0010633.754175.001 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 2 2 80 ₽ 18 18 328.03.00.06.0010633.715411.001 Проммасса П-28/800ЭВ Проммасса В наличии: 1 1 170 ₽ 19 19 00.02.10.10.001002-000349 Шарик 7 мм Шарик Шарик 7,0-60 ГОСТ 3722-81 В наличии: 64 8 20 ₽ 20 20 328.03.00.07.0010633.746711.003 Ствол П-28/800ЭВ Ствол В наличии: 1 1 510 ₽ 21 21 328.03.00.08.0010633.754176.001 Втулка П-28/800ЭВ Втулка В наличии: 1 1 140 ₽ 22 22 328.03.00.09.0010633.753513.001 Пружина П-28/800ЭВ Пружина В наличии: 1 1 80 ₽ 23 23 00.01.01.01.881002-001660 Подшипник шариковый П-28/800ЭВ Подшипник шариковый 6906 (30х47х9) В наличии: 1 1 410 ₽ 24 24 328.03.00.10.0010633.753612.001 Кольцо П-28/800ЭВ Кольцо В наличии: 2 1 30 ₽ 25 25 00.02.99.01.161002-001634 Кольцо пружинное П-28/800ЭВ Кольцо пружинное Ø26 В наличии: 2 1 60 ₽ 26 26 328.03.00.11.001002-001631 Кольцо пружинное П-28/800ЭВ Кольцо пружинное В наличии: 1 1 20 ₽ 27 27 328.03.00.12.0010633.723175.001 Крышка ловителя П-28/800ЭВ Крышка ловителя В наличии: 1 1 70 ₽ 28 28 86.03.01.10.0010633.746711.008 Ловитель бойка П-30/900ЭР Ловитель бойка В наличии: 27 1 80 ₽ 29 29 328.03.00.13.0010633.711341.001 Корпус ловителя П-28/800ЭВ Корпус ловителя В наличии: 1 1 50 ₽ 30 30 328.03.00.14.0010633.754175.005 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 2 1 20 ₽ 31 31 328.03.00.15.001002-001632 Кольцо пружинное П-28/800ЭВ Кольцо пружинное Ø22 В наличии: 4 1 20 ₽ 32 32 328.03.00.16.0010633.746711.004 Боёк П-28/800ЭВ Боёк В наличии: 1 1 150 ₽ 33 33 328.03.00.17.0010633.754175.006 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 2 2 30 ₽ 34 34 328.03.00.18.0010633.753513.002 Пружина П-28/800ЭВ Пружина Нет в наличии 1 60 ₽ 35 35 328.03.00.19.0010633.721136.002 Полумуфта П-28/800ЭВ Полумуфта В наличии: 2 1 20 ₽ 36 36 328.03.00.20.0010633.753513.003 Пружина П-28/800ЭВ Пружина В наличии: 2 1 30 ₽ 37 37 328.03.00.21.0010633.754176.002 Втулка кулачковая П-28/800ЭВ Втулка кулачковая В наличии: 2 1 40 ₽ 38 38 328.03.00.22.001002-001633 Кольцо пружинное П-28/800ЭВ Кольцо пружинное Ø28 В наличии: 5 1 20 ₽ 39 39 328.03.00.23.0010633.721146.004 Колесо зубчатое П-28/800ЭВ Колесо зубчатое Нет в наличии 1 520 ₽ 40 40 328.03.00.24.0010633.746711.006 Поршень П-28/800ЭВ Поршень Нет в наличии 1 150 ₽ 41 41 328.03.00.25.0010633.746711.005 Палец П-28/800ЭВ Палец В наличии: 2 1 40 ₽ 42 42 328.03.00.26.0010633.754175.008 Кольцо резиновое П-28/800ЭВ Кольцо резиновое Нет в наличии 1 20 ₽ 43 43 328.03.00.27.0010633.743121.001 Шатун П-28/800ЭВ Шатун Нет в наличии 1 80 ₽ 44 44 328.03.00.28.001002-001620 Подшипник скольжения П-28/800ЭВ Подшипник скольжения В наличии: 1 1 320 ₽ 45 45 328.03.00.29.0010633.731466.001 Корпус редуктора П-28/800ЭВ Корпус редуктора Нет в наличии 1 710 ₽ 46 46 328.03.00.30.0010633.754175.010 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 1 1 30 ₽ 47 47 328.03.00.31.0010633.746711.007 Пробка П-28/800ЭВ Пробка В наличии: 1 1 70 ₽ 48 48 328.03.00.32.0010633.754175.004 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 1 1 20 ₽ 49 49 328.03.00.33.0010633.304129.003 Блок П-28/800ЭВ Блок В наличии: 1 1 20 ₽ 50 50 00.02.02.01.041002-000713 Шайба гроверная ДУ-1000ЭР Шайба пружинная Шайба 4 65Г ГОСТ 6402 В наличии: 32 1 20 ₽ 51 51 328.03.00.34.0010633.753513.004 Пружина П-28/800ЭВ Пружина В наличии: 1 1 20 ₽ 52 52 328.03.00.35.0010633.741321.001 Скоба П-28/800ЭВ Скоба В наличии: 1 1 30 ₽ 53 53 00.02.03.01.071002-000732 Винт 4х20 ДУ-1000ЭР Винт Винт 2-4х20.016 ГОСТ 10621-80 В наличии: 6 4 30 ₽ 54 54 328.03.00.36.0010616.753333.002 Амортизатор П-28/800ЭВ Амортизатор В наличии: 1 2 70 ₽ 55 55 328.03.00.37.0010633.741334.002 Прокладка П-28/800ЭВ Прокладка В наличии: 1 2 20 ₽ 56 56 328.05.00.01.0010633.731211.004 Кожух корпуса редуктора Нет данных о товаре 1 57 57 328.05.00.02.0010633.754175.002 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 1 1 20 ₽ 58 58 328.05.00.03.0010633.714457.002 Поводок переключателя П-28/800ЭВ Поводок переключателя В наличии: 1 1 20 ₽ 59 59 327.05.00.08.0010632.735633.001 Ручка переключателя П-26/750ЭВ Ручка переключателя В наличии: 5 5 50 ₽ 60 60 00.02.03.01.041002-000161 Винт 4х16 Винт Винт 2-4х16.04.016 ГОСТ 10621-80 В наличии: 14 1 30 ₽ 61 61 328.03.00.38.0010633.731211.001 Кривошип П-28/800ЭВ Кривошип В наличии: 1 1 290 ₽ 62 62 00.01.01.01.071002-000013 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник шариковый 6002 (15х32х9) Нет в наличии 1 280 ₽ 62 62 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS (15х32х9) В наличии: 110 1 70 ₽ 63 63 00.02.99.01.011002-001637 Кольцо стопорное А32 УШМ-2000 Кольцо пружинное Ø32 В наличии: 3 1 50 ₽ 64 64 00.02.99.02.101002-001635 Кольцо стопорное В15 Кольцо пружинное Ø15 В наличии: 14 1 20 ₽ 65 65 328.03.00.39.0010633.753513.005 Пружина П-28/800ЭВ Пружина В наличии: 1 1 20 ₽ 66 66 328.03.00.40.0010633.721136.001 Полумуфта П-28/800ЭВ Полумуфта В наличии: 1 1 90 ₽ 67 67 328.03.00.41.0010633.721146.001 Колесо зубчатое П-28/800ЭВ Колесо зубчатое В наличии: 2 1 120 ₽ 68 68 328.03.00.42.0010633.741334.001 Прокладка П-28/800ЭВ Прокладка В наличии: 1 1 20 ₽ 69 69 00.02.99.02.021002-001636 Кольцо стопорное В8 ДУ-650ЭР Кольцо пружинное Ø8 В наличии: 5 1 60 ₽ 70 70 328.03.00.43.0010633.754175.003 Кольцо уплотнительное П-28/800ЭВ Кольцо уплотнительное В наличии: 1 1 20 ₽ 71 71 00.01.02.01.031002-000075 Подшипник роликовый НК0810 Д-1050Р Подшипник игольчатый HK0810 (8х12х10) В наличии: 15 1 290 ₽ 72 72 328.03.00.44.0010633.731466.002 Щит промежуточный П-28/800ЭВ Щит промежуточный В наличии: 1 1 170 ₽ 73 73 328.03.00.45.0010633.721146.003 Шестерня коническая П-28/800ЭВ Шестерня коническая В наличии: 1 1 560 ₽ 74 74 328.03.00.46.0010633.754175.009 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 1 1 20 ₽ 75 75 00.01.01.01.161002-000012 Подшипник 6001RZ ДП-2000 Подшипник шариковый 6001 (16х28х8) В наличии: 5 2 310 ₽ 75 75 6001-2RS Подшипник 180101/6001-2RS Подшипник шариковый 6001-2RS (16х28х8) В наличии: 82 2 80 ₽ 76 76 328.03.00.47.0010633.721146.002 Колесо зубчатое П-28/800ЭВ Колесо зубчатое Z=43 В наличии: 1 1 170 ₽ 77 77 00.01.01.01.051002-000019 Подшипник шариковый 608Z Подшипник шариковый 608 (8х22х7) Нет в наличии 1 220 ₽ 77 77 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 78 78 328.03.00.48.0010633.714457.004 Манжета П-28/800ЭВ Манжета В наличии: 1 1 190 ₽ 79 79 328.03.00.49.0010633.754176.003 Втулка П-28/800ЭВ Втулка В наличии: 1 1 60 ₽ 80 80 328.03.00.50.0010633.723175.002 Крышка подшипника П-28/800ЭВ Крышка подшипника В наличии: 1 1 40 ₽ 81 81 00.02.02.02.021002-001284 Шайба 4х8х0,5 Шайба плоская Шайба С.4.01.08кп.016 ГОСТ 11371-78 В наличии: 5 2 20 ₽ 82 82 328.04.02.00.0010633.684244.001 Якорь П-28/800ЭВ Якорь В наличии: 1 1 2,240 ₽ 83 83 00.01.01.01.061002-000004 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607 (7х19х6) В наличии: 5 1 230 ₽ 83 83 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 84 84 328.04.02.01.0010609.754176.001 Втулка демпфирующая П-28/800ЭВ Втулка демпфирующая В наличии: 1 1 30 ₽ 85 85 328.04.00.01.0010633.712447.001 Диафрагма П-28/800ЭВ Диафрагма В наличии: 1 1 30 ₽ 86 86 328.04.01.00.0010633.684214.001 Статор П-28/800ЭВ Статор В наличии: 4 1 1,020 ₽ 87 87 328.05.00.04.0010633.731211.003 Корпус двигателя П-28/800ЭВ Корпус двигателя Нет в наличии 1 260 ₽ 88 88 328.04.00.02.0010633.304129.001 Колодка щеткодержателя П-28/800ЭВ Колодка щеткодержателя В наличии: 2 1 80 ₽ 89 89 00.02.03.01.421002-000731 Винт 3,5х16 Винт Винт 2-4х12.04.016 ГОСТ 10621-80 Нет в наличии 2 20 ₽ 90 90 328.04.03.00.0010633.304129.002 Корпус щеткодержателя в сборе П-28/800ЭВ Корпус щеткодержателя в сборе В наличии: 3 1 100 ₽ 91 91 328.04.03.01.0010633.711341.002 Обойма щеткодержателя П-28/800ЭВ Обойма щеткодержателя В наличии: 9 2 60 ₽ 92 92 328.04.03.02.001002-001627 Щетка электрическая П-28/800ЭВ Щетка электрическая 5х8х19 В наличии: 24 2 120 ₽ 93 93 328.04.03.03.0010633.753633.001 Пружина кручения П-28/800ЭВ Пружина кручения В наличии: 1 2 30 ₽ 94 94 328.04.00.03.0010633.745322.001 Переключатель реверса П-28/800ЭВ Переключатель реверса В наличии: 1 1 40 ₽ 95 95 328.05.00.05.0010633.732184.003 Крышка корпуса двигателя П-28/800ЭВ Крышка корпуса двигателя Нет в наличии 1 90 ₽ 96 96 00.02.03.01.671002-001525 Винт Винт 2-6х25.016 ГОСТ 10621-80 Нет в наличии 2 20 ₽ 97 97 00.02.02.02.031002-001297 Шайба 6-14-1/Б ДУ-1000ЭР Шайба плоская Шайба С.6.01.08кп.016 ГОСТ 11371-78 В наличии: 10 2 20 ₽ 98 98 328.05.00.06.0010633.732184.002 Крышка задняя Нет данных о товаре 1 99 99 328.05.00.07.0010633.723175.005 Оболочка демпфера П-28/800ЭВ Оболочка демпфера В наличии: 1 1 60 ₽ 100 100 328.05.00.08.0010633.723175.004 Демпфер резиновый П-28/800ЭВ Демпфер резиновый В наличии: 1 1 60 ₽ 101 101 328.05.00.09.0010633.753513.006 Пружина П-28/800ЭВ Пружина В наличии: 1 1 30 ₽ 102 102 328.05.00.10.0010633.723175.003 Вставка демпфера П-28/800ЭВ Вставка демпфера В наличии: 1 1 30 ₽ 103 103 328.05.00.11.0010633.301555.002 Ручка Нет данных о товаре 1 104 104 328.05.00.12.0010633.754176.004 Втулка П-28/800ЭВ Втулка В наличии: 1 2 80 ₽ 105 105 00.02.03.01.141002-001624 Винт 5х20 Винт Винт 2-5х20.016 ГОСТ 10621-80 Нет в наличии 6 20 ₽ 106 106 328.04.00.04.001002-001621 Выключатель П-28/800ЭВ Выключатель KEDU070802, 8(6)А, 250V,~5Е4 В наличии: 2 1 890 ₽ 107 107 00.10.05.01.051002-000797 Блок конденсаторный П-26/800ЭР Блок конденсаторный TNS-2, 0,33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 108 108 328.04.00.05.0010633.434613.001 Дроссель П-28/800ЭВ Дроссель В наличии: 1 1 80 ₽ 109 109 68.04.00.04.0010609.741575.002 Планка фиксации шнура П-26/800ЭР Планка фиксации кабеля Нет в наличии 1 20 ₽ 110 110 00.10.02.02.011002-000759 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F/2х1мм², L=4м В наличии: 2 1 1,200 ₽ 111 111 68.04.00.06.0010609.723171.002 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 112 112 328.05.00.13.0010633.301555.001 Ручка накладка Нет данных о товаре 1 328.02.01.00.0010633.301551.002 Ручка боковая в сборе П-28/800ЭВ Ручка боковая в сборе Поз.113-118 Нет в наличии 1 330 ₽ 113 113 328.02.01.01.0010633.745464.001 Хомут Нет данных о товаре 1 114 114 68.02.01.02.001002-001622 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 115 115 68.02.01.05.001002-001625 Винт барашковый М6 П-26/800ЭР Винт барашковый М6 В наличии: 10 1 30 ₽ 116 116 328.02.01.02.0010633.741561.001 Держатель Нет данных о товаре 1 117 117 68.02.01.04.0010632.745312.001 Прижим П-26/800ЭР Прижим В наличии: 1 1 20 ₽ 118 118 68.02.01.07.0010632.301555.001 Ручка П-26/800ЭР Ручка В наличии: 2 1 170 ₽ 119 119 68.02.00.01.0010633.746711.001 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины бурения В наличии: 8 1 110 ₽ 120 120 00.02.04.04.091002-001825 Винт Винт М4-6gх10.48.086 ГОСТ 11738-84 Нет данных о товаре 1 121 121 00.02.03.01.041002-000161 Винт 4х16 Винт Винт 2-4х16.04.016 ГОСТ 10621-80 В наличии: 14 2 30 ₽ Кол-во: В корзину
