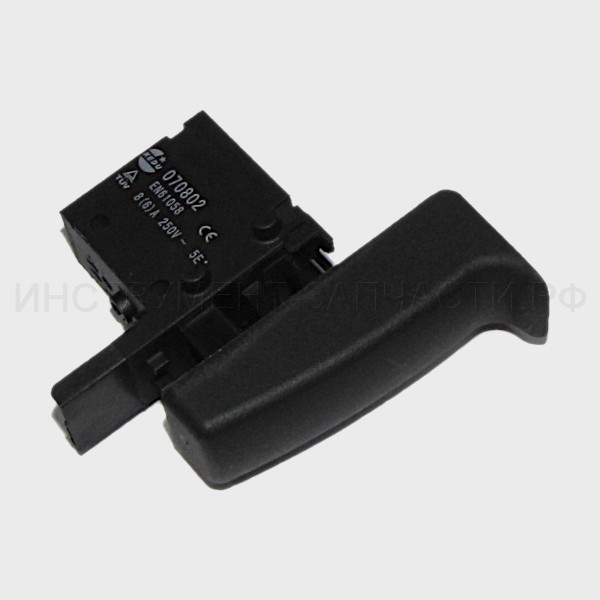

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-28/800ЭВ Схема актуальна для изделий, у которых серийный номер начинается с 328. Рис. 1 Перфоратор П-28/800ЭВ (328.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 86.03.00.01.00 Втулка защитная П-30/900ЭР Втулка защитная В наличии: 34 1 90 ₽ 2 2 00.02.98.01.05 Кольцо запорное 21 Кольцо пружинное 21х2 В наличии: 25 1 30 ₽ 3 3 328.05.00.01.00 Втулка нажимная Нет данных о товаре 1 4 4 68.03.00.03.00 Кольцо 21х32х4 П-26/800ЭР Кольцо 21х32х4 В наличии: 20 1 80 ₽ 5 5 00.02.10.21.00 Шарик П-28/800ЭВ Шарик Ø7.14 В наличии: 6 1 20 ₽ 6 6 86.03.00.04.00 Шайба специальная П-30/900ЭР Шайба специальная В наличии: 23 1 50 ₽ 7 7 68.03.00.05.00 Пружина П-26/800ЭР Пружина В наличии: 13 1 40 ₽ 8 8 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт ST4х20 В наличии: 6 5 30 ₽ 9 9 328.05.00.14.00 Крышка передняя Нет данных о товаре 1 10 10 00.02.04.01.01 Винт М4х10 УШМ-115 Винт M4х10 В наличии: 19 4 10 ₽ 11 11 00.02.04.04.30 Винт П-26/750ЭВ Винт M5х16 В наличии: 5 4 10 ₽ 12 12 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба пружинная Ø5 В наличии: 1 4 20 ₽ 13 13 328.03.00.01.00 Корпус П-28/800ЭВ Корпус В наличии: 1 1 260 ₽ 14 14 328.03.00.02.00 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 2 1 20 ₽ 15 15 328.03.00.03.00 Манжета П-28/800ЭВ Манжета В наличии: 2 1 80 ₽ 16 16 328.03.00.04.00 Букса П-28/800ЭВ Букса Нет в наличии 1 290 ₽ 17 17 328.03.00.05.00 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 2 2 80 ₽ 18 18 328.03.00.06.00 Проммасса П-28/800ЭВ Проммасса В наличии: 1 1 170 ₽ 19 19 00.02.10.10.00 Шарик 7 мм Шарик Ø7 В наличии: 68 8 20 ₽ 20 20 328.03.00.07.00 Ствол П-28/800ЭВ Ствол В наличии: 1 1 510 ₽ 21 21 328.03.00.08.00 Втулка П-28/800ЭВ Втулка В наличии: 1 1 140 ₽ 22 22 328.03.00.09.00 Пружина П-28/800ЭВ Пружина В наличии: 1 1 80 ₽ 23 23 00.01.01.01.88 Подшипник шариковый П-28/800ЭВ Подшипник шариковый 6906 (30х47х9) В наличии: 1 1 410 ₽ 24 24 328.03.00.10.00 Кольцо П-28/800ЭВ Кольцо В наличии: 2 1 30 ₽ 25 25 00.02.99.02.30 Кольцо стопорное B26 Кольцо стопорное В26 В наличии: 2 1 20 ₽ 26 26 328.03.00.11.00 Кольцо пружинное П-28/800ЭВ Кольцо пружинное В наличии: 1 1 20 ₽ 27 27 328.03.00.12.00 Крышка ловителя П-28/800ЭВ Крышка ловителя В наличии: 1 1 70 ₽ 28 28 86.03.01.10.00 Ловитель бойка П-30/900ЭР Ловитель бойка В наличии: 27 1 80 ₽ 29 29 328.03.00.13.00 Корпус ловителя П-28/800ЭВ Корпус ловителя В наличии: 1 1 50 ₽ 30 30 328.03.00.14.00 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 2 1 20 ₽ 31 31 328.03.00.15.00 Кольцо пружинное П-28/800ЭВ Кольцо пружинное Ø22 В наличии: 4 1 20 ₽ 32 32 328.03.00.16.00 Боёк П-28/800ЭВ Боёк В наличии: 1 1 150 ₽ 33 33 328.03.00.17.00 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 2 2 30 ₽ 34 34 328.03.00.18.00 Пружина П-28/800ЭВ Пружина Нет в наличии 1 60 ₽ 35 35 328.03.00.19.00 Полумуфта П-28/800ЭВ Полумуфта В наличии: 2 1 20 ₽ 36 36 328.03.00.20.00 Пружина П-28/800ЭВ Пружина В наличии: 2 1 30 ₽ 37 37 328.03.00.21.00 Втулка кулачковая П-28/800ЭВ Втулка кулачковая В наличии: 2 1 40 ₽ 38 38 328.03.00.22.00 Кольцо пружинное П-28/800ЭВ Кольцо пружинное Ø28 В наличии: 5 1 20 ₽ 39 39 328.03.00.23.00 Колесо зубчатое П-28/800ЭВ Колесо зубчатое Нет в наличии 1 520 ₽ 40 40 328.03.00.24.00 Поршень П-28/800ЭВ Поршень Нет в наличии 1 150 ₽ 41 41 328.03.00.25.00 Палец П-28/800ЭВ Палец В наличии: 2 1 40 ₽ 42 42 328.03.00.26.00 Кольцо резиновое П-28/800ЭВ Кольцо резиновое Нет в наличии 1 20 ₽ 43 43 328.03.00.27.00 Шатун П-28/800ЭВ Шатун Нет в наличии 1 80 ₽ 44 44 328.03.00.28.00 Подшипник скольжения П-28/800ЭВ Подшипник скольжения В наличии: 1 1 320 ₽ 45 45 328.03.00.29.00 Корпус редуктора П-28/800ЭВ Корпус редуктора Нет в наличии 1 710 ₽ 46 46 328.03.00.30.00 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 1 1 30 ₽ 47 47 328.03.00.31.00 Пробка П-28/800ЭВ Пробка В наличии: 1 1 70 ₽ 48 48 328.03.00.32.00 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 1 1 20 ₽ 49 49 328.03.00.33.00 Блок П-28/800ЭВ Блок В наличии: 1 1 20 ₽ 50 50 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба пружинная Ø4 В наличии: 32 1 20 ₽ 51 51 328.03.00.34.00 Пружина П-28/800ЭВ Пружина В наличии: 1 1 20 ₽ 52 52 328.03.00.35.00 Скоба П-28/800ЭВ Скоба В наличии: 1 1 30 ₽ 53 53 00.02.03.01.07 Винт 4х20 ДУ-1000ЭР Винт ST4х20 В наличии: 6 4 30 ₽ 54 54 328.03.00.36.00 Амортизатор П-28/800ЭВ Амортизатор В наличии: 1 2 70 ₽ 55 55 328.03.00.37.00 Прокладка П-28/800ЭВ Прокладка В наличии: 1 2 20 ₽ 56 56 328.05.01.01.00 Кожух корпуса редуктора Нет данных о товаре 1 57 57 328.05.00.02.00 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 1 1 20 ₽ 58 58 328.05.01.03.00 Поводок переключателя Нет данных о товаре 1 59 59 327.05.00.08.00 Ручка переключателя П-26/750ЭВ Ручка переключателя В наличии: 5 5 50 ₽ 60 60 00.02.03.01.04 Винт 4х16 Винт ST3.9х16 В наличии: 14 1 30 ₽ 61 61 328.03.00.38.00 Кривошип П-28/800ЭВ Кривошип В наличии: 1 1 290 ₽ 62 62 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник шариковый 6002 (15х32х9) Нет в наличии 1 280 ₽ 62 62 6002-2RSH Подшипник 6002-2RSH (SKF) 15х32х9 Подшипник шариковый 6002-2RSH 6002-2RSH (15х32х9) SKF (Италия) Нет в наличии 1 370 ₽ 62 62 6002-2RS Подшипник 180102/6002-2RS Подшипник шариковый 6002-2RS 6002-2RS (15х32х9) В наличии: 62 1 110 ₽ 63 63 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо пружинное Ø32 В наличии: 3 1 50 ₽ 64 64 00.02.99.02.10 Кольцо стопорное В15 Кольцо пружинное Ø15 В наличии: 14 1 20 ₽ 65 65 328.03.00.39.00 Пружина П-28/800ЭВ Пружина В наличии: 1 1 20 ₽ 66 66 328.03.00.40.00 Полумуфта П-28/800ЭВ Полумуфта В наличии: 1 1 90 ₽ 67 67 328.03.00.41.00 Колесо зубчатое П-28/800ЭВ Колесо зубчатое В наличии: 2 1 120 ₽ 68 68 328.03.00.42.00 Прокладка П-28/800ЭВ Прокладка В наличии: 1 1 20 ₽ 69 69 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо пружинное Ø8 Нет в наличии 1 60 ₽ 70 70 328.03.00.43.00 Кольцо уплотнительное П-28/800ЭВ Кольцо уплотнительное В наличии: 1 1 20 ₽ 71 71 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник игольчатый HK0810 (8х12х10) В наличии: 15 1 290 ₽ 72 72 328.03.00.44.00 Щит промежуточный П-28/800ЭВ Щит промежуточный В наличии: 1 1 170 ₽ 73 73 328.03.00.45.00 Шестерня коническая П-28/800ЭВ Шестерня коническая В наличии: 1 1 560 ₽ 74 74 328.03.00.46.00 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 1 1 20 ₽ 75 75 00.01.01.01.16 Подшипник 6001RZ ДП-2000 Подшипник шариковый 6001 (16х28х8) В наличии: 5 2 310 ₽ 75 75 6001-2RSH Подшипник 6001-2RSH (SKF) 12х28х8 Подшипник шариковый 6001-2RSH 6001-2RSH (16х28х8) SKF (Италия) В наличии: 7 2 340 ₽ 75 75 6001-2RS Подшипник 180101/6001-2RS Подшипник шариковый 6001-2RS 6001-2RS (16х28х8) В наличии: 82 2 80 ₽ 76 76 328.03.00.47.00 Колесо зубчатое П-28/800ЭВ Колесо зубчатое Z=43 В наличии: 1 1 170 ₽ 77 77 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608 (8х22х7) Нет в наличии 1 220 ₽ 77 77 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 77 77 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 75 1 70 ₽ 78 78 328.03.00.48.00 Манжета П-28/800ЭВ Манжета В наличии: 1 1 190 ₽ 79 79 328.03.00.49.00 Втулка П-28/800ЭВ Втулка В наличии: 1 1 60 ₽ 80 80 328.03.00.50.00 Крышка подшипника П-28/800ЭВ Крышка подшипника В наличии: 1 1 40 ₽ 81 81 00.02.02.02.02 Шайба 4х8х0,5 Шайба плоская Ø4 В наличии: 5 2 20 ₽ 82 82 328.04.02.00.00 Якорь П-28/800ЭВ Якорь В наличии: 1 1 2,240 ₽ 83 83 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607 (7х19х6) В наличии: 5 1 230 ₽ 83 83 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 83 83 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 36 1 60 ₽ 84 84 328.04.02.01.00 Втулка демпфирующая П-28/800ЭВ Втулка демпфирующая В наличии: 1 1 30 ₽ 85 85 328.04.00.01.00 Диафрагма П-28/800ЭВ Диафрагма В наличии: 1 1 30 ₽ 86 86 328.04.01.00.00 Статор П-28/800ЭВ Статор В наличии: 4 1 1,020 ₽ 87 87 328.05.00.04.00 Корпус двигателя П-28/800ЭВ Корпус двигателя Нет в наличии 1 260 ₽ 88 88 328.04.00.02.00 Колодка щеткодержателя П-28/800ЭВ Колодка щеткодержателя В наличии: 2 1 80 ₽ 89 89 00.02.03.01.42 Винт 3,5х16 Винт ST3.5х12 Нет в наличии 2 20 ₽ 90 90 328.04.03.00.00 Корпус щеткодержателя в сборе П-28/800ЭВ Корпус щеткодержателя в сборе В наличии: 3 1 100 ₽ 91 91 328.04.03.01.00 Обойма щеткодержателя П-28/800ЭВ Обойма щеткодержателя В наличии: 9 2 60 ₽ 92 92 328.04.03.02.00 Щетка электрическая П-28/800ЭВ Щетка электрическая 5х8х19 В наличии: 24 2 120 ₽ 93 93 328.04.03.03.00 Пружина кручения П-28/800ЭВ Пружина кручения В наличии: 1 2 30 ₽ 94 94 328.04.00.03.00 Переключатель реверса П-28/800ЭВ Переключатель реверса В наличии: 1 1 40 ₽ 95 95 328.05.00.05.00 Крышка корпуса двигателя П-28/800ЭВ Крышка корпуса двигателя Нет в наличии 1 90 ₽ 96 96 00.02.03.01.67 Винт ST5.5х25 Нет в наличии 2 20 ₽ 97 97 00.02.02.02.03 Шайба 6-14-1/Б ДУ-1000ЭР Шайба плоская Ø6 В наличии: 10 2 20 ₽ 98 98 328.05.00.06.00 Крышка задняя Нет данных о товаре 1 99 99 328.05.00.07.00 Оболочка демпфера П-28/800ЭВ Оболочка демпфера В наличии: 1 1 60 ₽ 100 100 328.05.00.08.00 Демпфер резиновый П-28/800ЭВ Демпфер резиновый В наличии: 1 1 60 ₽ 101 101 328.05.00.09.00 Пружина П-28/800ЭВ Пружина В наличии: 1 1 30 ₽ 102 102 328.05.00.10.00 Вставка демпфера П-28/800ЭВ Вставка демпфера В наличии: 1 1 30 ₽ 103 103 328.05.00.11.00 Ручка Нет данных о товаре 1 104 104 328.05.00.12.00 Втулка П-28/800ЭВ Втулка В наличии: 1 2 80 ₽ 105 105 00.02.03.01.14 Винт 5х20 Винт ST5х20 Нет в наличии 6 20 ₽ 106 106 328.04.00.04.00 Выключатель П-28/800ЭВ Выключатель KEDU070802, 8(6)А, 250V,~5Е4 В наличии: 2 1 890 ₽ 107 107 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Блок конденсаторный TNS-2, 0.33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 108 108 328.04.00.05.00 Дроссель П-28/800ЭВ Дроссель В наличии: 1 1 80 ₽ 109 109 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации кабеля Нет в наличии 1 20 ₽ 110 110 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F/2х1мм², L=4м В наличии: 2 1 1,200 ₽ 111 111 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 8 1 50 ₽ 112 112 328.05.00.13.00 Ручка накладка Нет данных о товаре 1 328.02.01.00.00 Ручка боковая в сборе П-28/800ЭВ Ручка боковая в сборе Нет в наличии 1 330 ₽ 113 113 328.02.01.01.00 Хомут Нет данных о товаре 1 114 114 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 115 115 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6 В наличии: 10 1 30 ₽ 116 116 328.02.01.02.00 Держатель Нет данных о товаре 1 117 117 68.02.01.04.00 Прижим П-26/800ЭР Прижим В наличии: 1 1 20 ₽ 118 118 68.02.01.07.00 Ручка П-26/800ЭР Ручка В наличии: 2 1 170 ₽ 119 119 68.02.00.01.00 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины бурения В наличии: 8 1 110 ₽ Кол-во: В корзину
