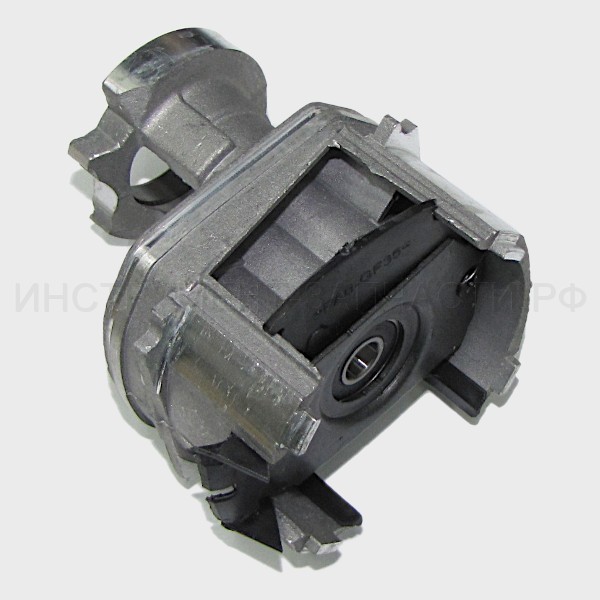

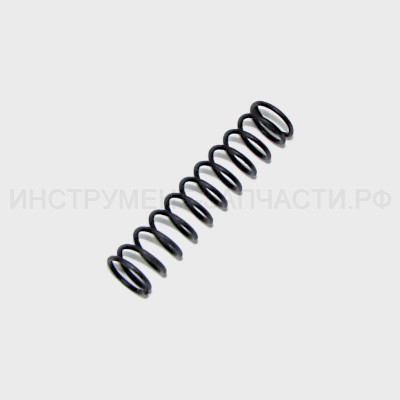

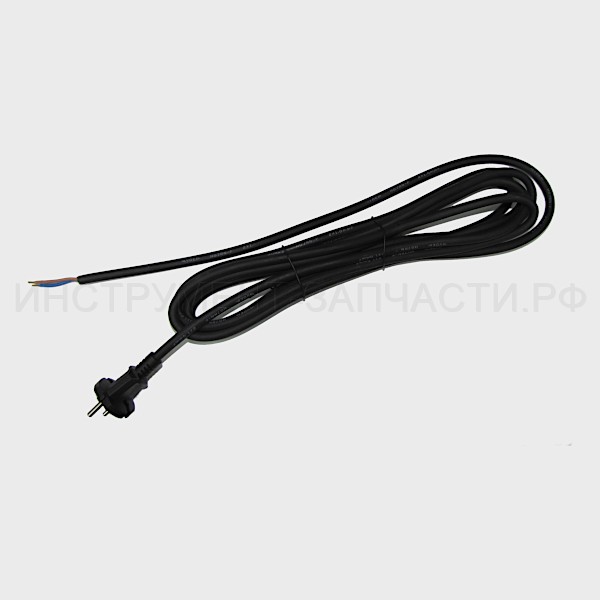

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-30/900ЭР Схема актуальна для изделий, у которых серийный номер начинается с 86. Рис. 1 Перфоратор П-30/900ЭР (86.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 324.02.00.00.00 Муфта в сборе П-26/800ЭР-2 Муфта в сборе Поз. 3-1; 3-2; 3-3; 3-4; 3-5; 3-6 В наличии: 3 1 320 ₽ 1-1 1-1 66.03.00.01.01 Колпачок защитный П-18/450ЭР (66) Колпачок защитный В наличии: 16 1 90 ₽ 1-2 1-2 00.02.98.01.09 Кольцо пружинное В19х2 Кольцо пружинное Ø19х2 В наличии: 28 1 20 ₽ 1-3 1-3 86.03.00.02.00 Втулка нажимная П-30/900ЭР Втулка нажимная В наличии: 33 1 60 ₽ 1-4 1-4 68.03.00.03.00 Кольцо 21х32х4 П-26/800ЭР Кольцо Ø21хØ31.5х4 (Ø21хØ32х4) В наличии: 20 1 80 ₽ 1-5 1-5 68.03.00.04.00 Шайба специальная П-26/800ЭР Шайба специальная Ø32 В наличии: 49 1 40 ₽ 1-6 1-6 00.02.10.10.00 Шарик 7 мм Шарик Ø7.14 В наличии: 68 1 20 ₽ 1-7 1-7 68.03.00.05.00 Пружина П-26/800ЭР Пружина L-20мм; d-1.5мм (коническая) В наличии: 13 1 40 ₽ 2 2 00.02.03.01.52 Винт 5х35 Винт саморез ST4.8х35 (ST5х35) В наличии: 10 4 40 ₽ 3 3 86.03.05.00.00 Корпус редуктора в сборе П-30/900ЭР (86) Корпус редуктора в сборе В наличии: 2 1 1,850 ₽ 3-1 3-1 86.05.00.01.00 Корпус редуктора П-30/900ЭР Корпус редуктора Ø43-46.2 В наличии: 1 1 1,230 ₽ 3-2 3-2 00.01.02.01.16 Подшипник роликовый НК0709 Подшипник роликовый HK0709 (7х11х9) В наличии: 22 1 110 ₽ 3-3 3-3 86.03.00.14.00 Фиксирующая пластина П-30/900ЭР Пластина фиксирующая В наличии: 11 1 70 ₽ 3-4 3-4 66.03.00.03.00 Манжета П-18/450 ЭР Манжета Ø24.3х35х7 В наличии: 2 1 370 ₽ 3-5 3-5 00.02.04.01.01 Винт М4х10 УШМ-115 Винт M4х10 В наличии: 19 1 10 ₽ 3-6 3-6 86.01.02.01.24 Втулка специальная П-26/800ЭР (324) Втулка специальная В наличии: 5 1 140 ₽ 4 4 68.05.01.00.00 Переключатель режимов в сборе П-24/700ЭР2 Переключатель режимов в сборе В наличии: 6 1 140 ₽ 4-1 4-1 68.05.01.02.00 Кнопка П-26/800ЭР Кнопка Стандарт черн. В наличии: 9 1 30 ₽ 4-1 4-1* 68.05.01.02.01 Кнопка (зелёная) П-26/800ЭР (426); П-30/900ЭР (86) Кнопка "Машинстор" (зелен.) В наличии: 5 1 40 ₽ 4-2 4-2 68.05.01.03.00 Пружина П-26/800ЭР Пружина В наличии: 9 1 20 ₽ 4-3 4-3 100.05.01.01.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое Ø16х11х2.5 (уплотнительное) В наличии: 4 1 60 ₽ 4-4 4-4 68.05.01.04.00 Ручка переключателя П-26/800ЭР Ручка переключателя Стандарт черн. В наличии: 7 1 90 ₽ 4-4 4-4* 68.05.01.04.01 Ручка переключателя "Машинстор" (зелен.) В наличии: 21 1 50 ₽ 5 5 86.03.02.00.00 Ствол с ударным механизмом в сборе П-30/900ЭР (86) Ствол с ударным механизмом в сборе до 06.2021г. (заамена) Нет в наличии 1 710 ₽ 5 5* 325.03.03.00.00 Ствол с ударным механизмом в сборе П-30/900ЭР-2 Ствол с ударным механизмом в сборе В наличии: 2 1 1,130 ₽ 5-1 5-1 86.03.01.01.01 Кольцо Ø31х2.6 П-24/650ЭР (428) Кольцо Ø31.0х2.6 В наличии: 11 1 20 ₽ 5-2 5-2 86.03.01.02.00 Шайба П-30/900ЭР Шайба Ø31х43х2 В наличии: 3 1 30 ₽ 5-3 5-3 439.03.00.03.00 Пружина П-32/950ЭВ Пружина Ø49х4.7; L-49мм В наличии: 2 1 80 ₽ 5-4 5-4 86.03.01.04.00 Колесо зубчатое П-30/900ЭР Колесо зубчатое Z=50 В наличии: 4 1 180 ₽ 5-5 5-5 86.03.01.06.00 Втулка кулачковая П-30/900ЭР Втулка кулачковая до 06.2021г (замена) В наличии: 5 1 150 ₽ 5-5 5-5* 325.03.03.03.00 Втулка кулачковая П-30/900ЭР-2 Втулка кулачковая В наличии: 2 1 160 ₽ 5-6 5-6 86.03.01.01.00 Кольцо запорное П-30/900ЭР Кольцо запорное Ø31х2.6 В наличии: 10 1 20 ₽ 5-7 5-7 86.03.01.05.00 Ствол П-30/900ЭР Ствол до 06.2021г. (заамена) В наличии: 5 1 700 ₽ 5-7 5-7 325.03.03.04.00 Ствол П-30/900ЭР-2 Ствол поз. 7-1 по 7-9 В наличии: 3 1 860 ₽ 5-7 5-7 010174(4) Ствол для перфоратора Интерскол П-30/900ЭР, AEZ Аналог арт.86.03.01.05.00 В наличии: 3 1 990 ₽ 5-8 5-8 00.02.11.03.02 Ролик игольчатый 2,5х11,8 Ролик игольчатый 2.5х11.8 В наличии: 14 3 20 ₽ 5-9 5-9 86.03.00.09.00 Манжета П-30/900ЭР Манжета 16х5х8.2 В наличии: 49 1 200 ₽ 5-10 5-10 86.03.00.10.00 Втулка П-30/900ЭР Втулка Ø10х20х11.5 В наличии: 12 1 120 ₽ 5-11 5-11 86.03.00.11.00 Проммасса П-30/900ЭР Проммасса В наличии: 17 1 110 ₽ 5-11 5-11 010336(11) Проммасса для перфоратора Интерскол П30/900ЭР, AEZ Аналог арт.86.03.00.11.00 Нет в наличии 1 100 ₽ 5-12 5-12 86.03.01.08.00 Корпус ловителя П-30/900ЭР Корпус ловителя В наличии: 23 1 70 ₽ 5-13 5-13 86.03.01.09.00 Амортизатор П-30/900ЭР Амортизатор В наличии: 28 1 80 ₽ 5-14 5-14 86.03.01.10.00 Ловитель бойка П-30/900ЭР Ловитель бойка В наличии: 27 1 80 ₽ 5-15 5-15 86.03.01.11.00 Крышка ловителя П-30/900ЭР Крышка ловителя В наличии: 13 1 120 ₽ 5-16 5-16 68.03.01.12.00 Кольцо стопорное 25х1,5 П-26/800ЭР Кольцо стопорное Ø25х2.0 (Ø25х1.5) В наличии: 61 1 20 ₽ 6 6 86.04.00.00.00 Поршень с бойком в сборе П-30/900ЭР (86) Поршень с бойком в сборе В наличии: 1 1 570 ₽ 6-1 6-1 86.03.01.15.00 Боек П-30/900ЭР Боёк Ø23мм В наличии: 8 1 120 ₽ 6-1 6-1 010336(2) Боек для перфоратора Интерскол П-30/900ЭР с резиновым кольцом, AEZ 010336(2) Боек для перфоратора Интерскол П-30/900ЭР с резиновым кольцом, AEZ Включает в себя аналоги арт.86.03.01.15.00 и 86.03.00.16.00 В наличии: 1 1 230 ₽ 6-2 6-2 86.03.00.16.00 Кольцо уплотнительное П-30/900ЭР Кольцо уплотнительное Ø23.5х17.2х3 В наличии: 25 1 70 ₽ 6-2 6-2 010255(5A) Комплект резиновых колец ствола для перфоратора Интерскол П-30/900ЭР, AEZ Включает в себя аналоги арт.86.03.01.10.00, арт.86.03.01.09.00 и арт.86.03.00.16.00 Нет в наличии 1 240 ₽ 6-3 6-3 86.03.00.17.00 Поршень П-30/900ЭР Поршень Ø26мм В наличии: 9 1 360 ₽ 6-3 6-3 010174X Поршень для перфоратора Интерскол П-30/900ЭР, AEZ Аналог арт.86.03.00.17.00 В наличии: 3 1 320 ₽ 6-4 6-4 68.03.00.18.00 Палец П-26/800ЭР Палец Ø11.95х21 В наличии: 8 1 60 ₽ 6-5 6-5 68.03.00.19.00 Кольцо П-26/800ЭР Кольцо Ø12х17х1.2 В наличии: 26 2 30 ₽ 7 7 160.03.03.01.01 Кольцо резиновое В наличии: 7 1 60 ₽ 8 8 68.03.00.20.00 Скоба П-26/800ЭР Скоба В наличии: 18 1 80 ₽ 8 8 010328(3) Скоба для перфоратора Интерскол П-26/800ЭР, AEZ Аналог арт.68.03.00.20.00 В наличии: 6 1 110 ₽ 9 9 86.05.00.00.00 Корпус редуктора в сборе П-30/900ЭР (86) Корпус редуктора в сборе В наличии: 1 1 710 ₽ 9-1 9-1 86.03.02.01.00 Подшипник скольжения П-30/900ЭР Подшипник скольжения В наличии: 2 1 300 ₽ 9-2 9-2 68.03.02.05.00 Втулка опорная П-26/800ЭР Втулка опорная В наличии: 18 1 60 ₽ 9-3 9-3 86.03.05.03.00 Промщит П-30/900ЭР (86) Промщит В наличии: 1 1 630 ₽ 9-4 9-4 68.03.03.05.00 Сальник М-25/1500В Сальник 5.5х7 фетр В наличии: 5 1 30 ₽ 9-5 9-5 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Ø28х2.5 В наличии: 18 1 60 ₽ 9-6 9-6 86.04.00.05.00 Дефлектор П-30/900ЭР Дефлектор В наличии: 1 1 70 ₽ 9-7 9-7 00.01.01.01.36 00.01.01.01.36 Подшипник шариковый 609-2RS Выключатель KEDU 071104002 EN61058 4(4)A 250V ~5E4 Нет в наличии 1 240 ₽ 9-8 9-8 68.04.02.02.00 Щит П-26/800ЭР Щит В наличии: 9 1 60 ₽ 9-9 9-9 00.02.04.05.03 Винт М4х10 Винт М4х10 В наличии: 18 2 10 ₽ 10 10 86.03.10.00.00 Вал-шестерня в сборе с подшипником до 06.2021г В наличии: 4 1 380 ₽ 10 10* 86.03.10.01.00 Вал-шестерня с подшипником в сборе П-30/900ЭР (86) Вал-шестерня с подшипником в сборе с 06.2021г В наличии: 1 1 380 ₽ 10-1 10-1 86.03.00.23.00 Вал-шестерня Z=9 П-30/900ЭР Вал-шестерня Z=9 до 06.2021г В наличии: 15 1 210 ₽ 10-1 10-1* 86.03.00.23.01 Вал-шестерня П-30/900ЭР (86) Вал-шестерня Z=9 с 06.2021г В наличии: 4 1 210 ₽ 10-2 10-2 160.03.02.04.05 Подшипник шариковый Подшипник шариковый специальный 9х20х5 В наличии: 11 1 170 ₽ 11 11 86.03.00.21.00 Поводок переключателя П-30/900ЭР Поводок переключателя В наличии: 3 1 120 ₽ 12 12 428.03.03.07.00 Пружина скоба П-30/900ЭР (86) Пружина скоба (Деталь ствола П-30/900ЭР) В наличии: 1 1 50 ₽ 13 13 86.03.07.00.00 Подшипник качающийся в сборе В наличии: 2 1 750 ₽ 13-1 13-1 86.03.03.00.00 Подшипник качающийся в сборе Подшипник качающийся В наличии: 3 1 640 ₽ 13-1 13-1 86.03.07.03.00 Подшипник качающийся П-30/900ЭР Подшипник качающийся В наличии: 7 1 620 ₽ 13-2 13-2 00.01.02.01.19 Подшипник роликовый НК0908 (TNKS) Подшипник роликовый НК0908 НК0908 (ТNKS) В наличии: 8 1 110 ₽ 14 14 00.01.02.01.04 Подшипник роликовый НК1010SZ Подшипник роликовый HK1010 HK1010 (10х14х10) В наличии: 5 1 200 ₽ 15 15 86.03.15.00.00 Колесо зубчатое в сборе с подшипником до 06.2021г. (замена) Нет данных о товаре 1 15* 15* 86.03.15.01.00 Колесо зубчатое П-30/900ЭР (86) Колесо зубчатое ST4.5х40 (полукруглая) с 06.2021г Нет в наличии 1 140 ₽ 15-1 15-1 86.03.00.24.00 Колесо зубчатое комбинированное Z=25 Колесо зубчатое комбинированное Z 25 до 06.2021г Нет в наличии 1 200 ₽ 15-1 15-1 010069(843) Колесо зубчатое комбинированное для перфоратора Интерскол П-30/900ЭР, AEZ Колесо зубчатое комбинированное Z=25 для перфоратора Интерскол П-30/900ЭР, AEZ Аналог арт.86.03.00.24.00 В наличии: 5 1 230 ₽ 15-2 15-2 00.01.02.01.02 Подшипник роликовый НК061009 Подшипник роликовый HK0609 HK0609 (6х10х9) В наличии: 10 1 200 ₽ 16 16 86.03.00.25.00 Пружина П-26/800ЭР Пружина до 06.2021г. (замена) В наличии: 18 1 30 ₽ 16 16* 68.03.00.25.00 Пружина П-26/800ЭР Пружина с 06.2021г В наличии: 71 1 50 ₽ 17 17 68.03.00.26.00 Опора пружины П-26/800ЭР Опора пружины В наличии: 16 1 50 ₽ 18 18 86.04.02.01.00 Якорь с вентилятором П-30/900ЭР Якорь с вентилятором Ø35х47 (z-5) (c 150310 по 280915) Нет в наличии 1 1,790 ₽ 18 18 №822(A) Якорь для Интерскол П30/900ЭР, 5 зубов. AEZ Якорь с вентилятором Z=5 Нет в наличии 1 1,210 ₽ 18 18* 325.04.02.01.00 Якорь с вентилятором П-30/900ЭР-2 Якорь с вентилятором Ø35х47 (z-5) (c 280915 по н.вр.) В наличии: 3 1 1,750 ₽ 19 19 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607-2RS (7х19х6) В наличии: 5 1 230 ₽ 19 19 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 19 19 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 19 19 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 36 1 60 ₽ 20 20 68.04.02.03.01 Втулка демпфирующая Ø19 В наличии: 18 1 50 ₽ 21 21 86.04.00.01.00 Диафрагма П-30/900ЭР Диафрагма В наличии: 2 1 60 ₽ 22 22 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9х16 В наличии: 5 2 10 ₽ 23 23 325.04.01.00.00 Статор П-30/900ЭР-2 Статор Ø61х47 В наличии: 1 1 1,380 ₽ 24 24 68.04.00.02.00 Колодка клеммная П-26/800ЭР Колодка клеммная В наличии: 17 2 90 ₽ 24 24 010163(5А) Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZ Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZконтактор Включает в себя аналоги арт.68.04.00.02.00 и арт.68.04.00.03.00 В наличии: 16 1 210 ₽ 25 25 86.05.00.02.00 Корпус двигателя П-30/900ЭР Корпус двигателя В наличии: 5 1 840 ₽ 26 26 68.04.00.03.00 Полукольцо-контактор П-26/800ЭР Полукольцо-контактор В наличии: 31 2 100 ₽ 26 26 010163(5А) Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZ Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZконтактор Включает в себя аналоги арт.68.04.00.02.00 и арт.68.04.00.03.00 В наличии: 16 1 210 ₽ 27 27 68.04.04.00.00 Обойма щеткодержателей в сборе П-30/900ЭР (86) Подшипник 61805-2Z В наличии: 15 1 540 ₽ 27-1 27-1 68.04.03.01.01 Обойма щеткодержателей П-30/900ЭР (86) Обойма щеткодержателей В наличии: 5 1 290 ₽ 27-2 27-2 86.04.04.01.00 Щеткодержатель В наличии: 6 2 120 ₽ 27-3 27-3 68.04.03.04.00 Пружина фиксатора Пружина фиксатор В наличии: 20 2 30 ₽ 27-4 27-4 68.04.03.02.00 Щетка П-26/800ЭР Щетка электрическая 5х8х19.5мм В наличии: 114 2 110 ₽ 27-5 27-5 68.04.03.03.00 Пружина П-26/800ЭР Пружина спиральная В наличии: 3 2 40 ₽ 28 28 68.04.03.05.00 Упор переключателя реверса Д-16/850ЭР (320) Упор переключателя реверса В наличии: 20 2 20 ₽ 29 29 86.10.01.01.00 Выключатель в сборе Нет данных о товаре 1 29-1 29-1 00.10.01.01.23 Выключатель П-26/800, П-30/900 Выключатель KEDU 071103011 EN61058 8(6)A 250V ~5E4 В наличии: 9 1 850 ₽ 29-1 29-1* 00.10.01.04.48 Выключатель Chang Long 6(6)A 250V~ 5E4 (зелен. "МС") Нет данных о товаре 1 29-2 29-2 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Блок конденсаторный TNS-2 0.33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 29-3 29-3 68.04.00.05.00 Дроссель 2х7 витков П-26/800ЭР Дроссель 2х7витков Нет в наличии 1 70 ₽ 29-4 29-4 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 8 1 50 ₽ 29-5 29-5 86.10.02.02.01 Шнур питания с вилкой 2х1мм², L=4м, УШМ-125/700 (529) Шнур питания с вилкой HO7RN-F 2х1мм², L=4м В наличии: 1 1 1,050 ₽ 30 30 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации шнура Нет в наличии 1 20 ₽ 31 31 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9х16 В наличии: 5 2 10 ₽ 32 32 86.05.00.03.00 Ручка-накладка П-30/900ЭР Ручка-накладка В наличии: 6 1 210 ₽ 33 33 00.02.03.01.46 Винт 4х35 Винт саморез ST4х35 В наличии: 3 1 20 ₽ 34 34 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт саморез ST4х18 В наличии: 1 2 20 ₽ 35 35 68.02.01.00.00 Ручка боковая в сборе П-26/800 ЭР Ручка боковая в сборе Ø43-46.2 В наличии: 14 1 300 ₽ 35-1 35-1 68.02.00.01.04 Хомут Д-16/850ЭР (320) Хомут Ø46.1 В наличии: 5 1 60 ₽ 35-2 35-2 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 35-3 35-3 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6х15 изм.2022.07 В наличии: 10 1 30 ₽ 35-4 35-4 68.02.01.03.00 Держатель П-26/800ЭР Держатель изм2022.07 В наличии: 2 1 80 ₽ 35-5 35-5 68.02.01.04.00 Прижим П-26/800ЭР Прижим М6 изм2022.07 В наличии: 1 1 20 ₽ 35-6 35-6 68.02.01.07.00 Ручка П-26/800ЭР Ручка В наличии: 2 1 170 ₽ 36 36 68.02.00.01.00 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины бурения (сверления) 5х60 В наличии: 8 1 110 ₽ A A 010255(22) Ремнабор патрона для перфоратора Интерскол П-30/900ЭР, AEZ Включает в себя аналоги арт.66.03.00.01.01(86.03.00.01.00), арт.86.03.00.02.00, арт.68.03.00.03.00, арт.68.03.00.04.00(86.03.00.04.00) и арт.00.02.10.10.00 В наличии: 4 1 260 ₽ B B 010174(4A) Ствол в сборе для перфоратора Интерскол П-30/900ЭР, AEZ Аналог арт.86.03.02.00.00, включает в себя арт.86.03.01.01.01(86.03.01.01.00), арт.86.03.01.02.00, арт.439.03.00.03.00(86.03.01.03.00), арт.86.03.01.04.00, арт.86.03.01.06.00, арт.86.03.01.07.00, арт.86.03.01.05.00, Нет в наличии 1 2,540 ₽ C C 010255(5) Ремнабор ствола для перфоратора Интерскол П30/900ЭР, AEZ Включает в себя аналоги арт.86.03.00.09.00, арт.86.03.00.10.00, арт.86.03.00.11.00, арт.86.03.01.08.00, 86.03.01.09.00, арт.86.03.01.10.00, арт.86.03.01.11.00, арт.86.03.01.15.00 и арт.86.03.00.16.00 Нет в наличии 1 650 ₽ D D 010174(29) Промвал в сборе для перфоратора Интерскол П-30/900ЭР, AEZ Включает в себя аналоги арт.86.03.00.23.00, арт.160.03.02.04.05, арт.86.03.00.21.00, арт.86.03.00.22.00, арт.86.03.03.00.00(86.03.07.03.00), арт.00.01.02.01.19 и арт.00.01.02.01.24 В наличии: 2 1 1,560 ₽ D D 010255(4) Ремнабор для ствола перфоратора Интерскол П-30/900ЭР, AEZ Включает в себя аналоги арт.86.03.00.23.00, арт.00.01.01.01.60(160.03.02.04.05), арт.86.03.00.21.00, арт.86.03.00.22.00, арт.86.03.03.00.00(86.03.07.03.00), арт.00.01.02.01.19 и арт.00.01.02.01.24 В наличии: 4 1 1,170 ₽ Кол-во: В корзину
