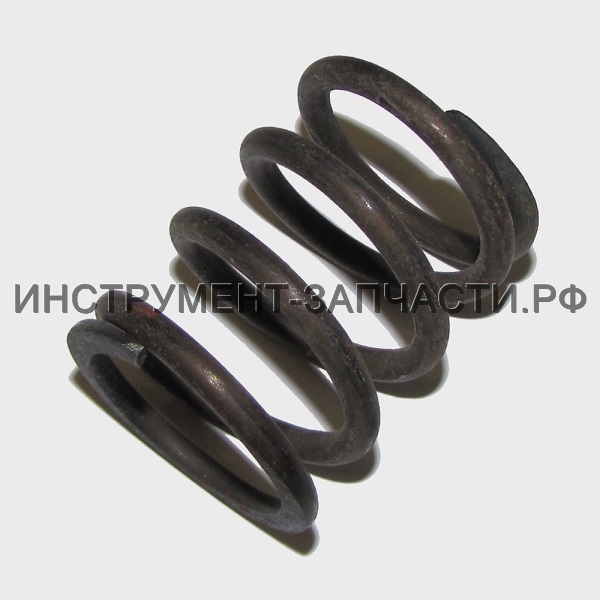

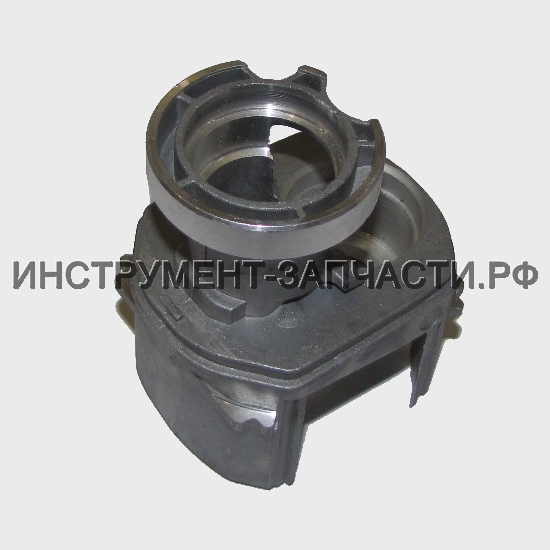

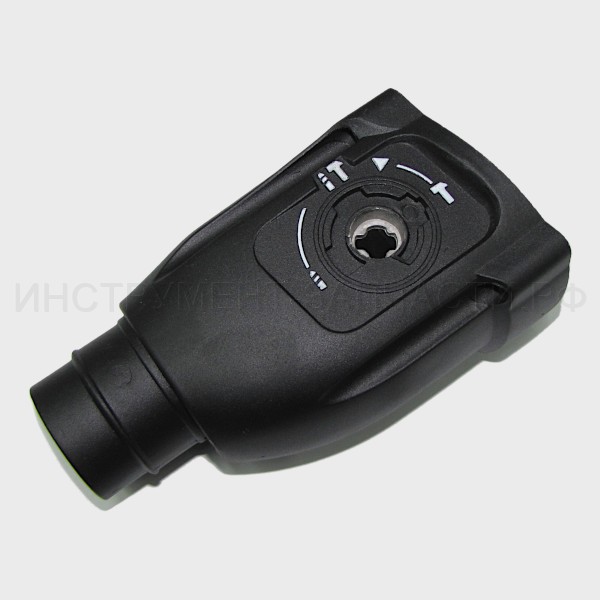

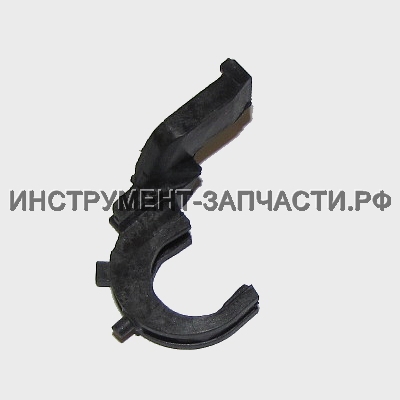

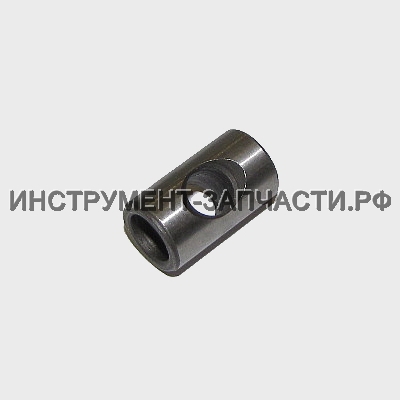

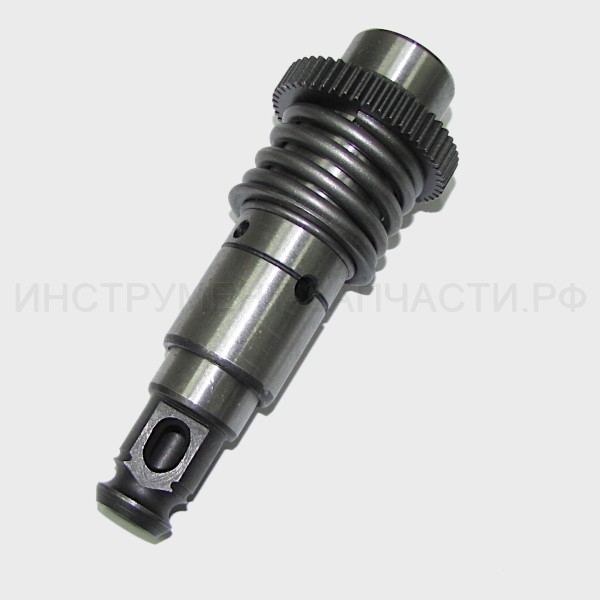

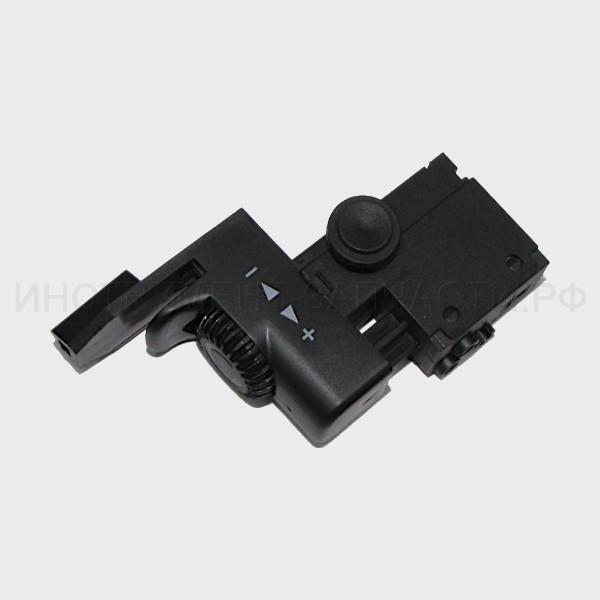

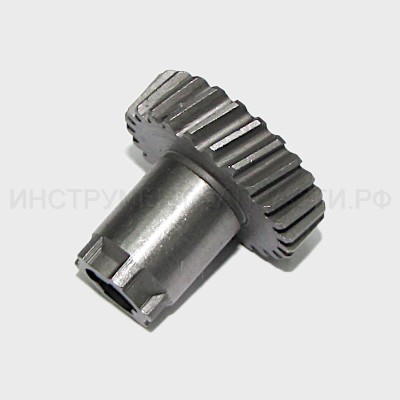

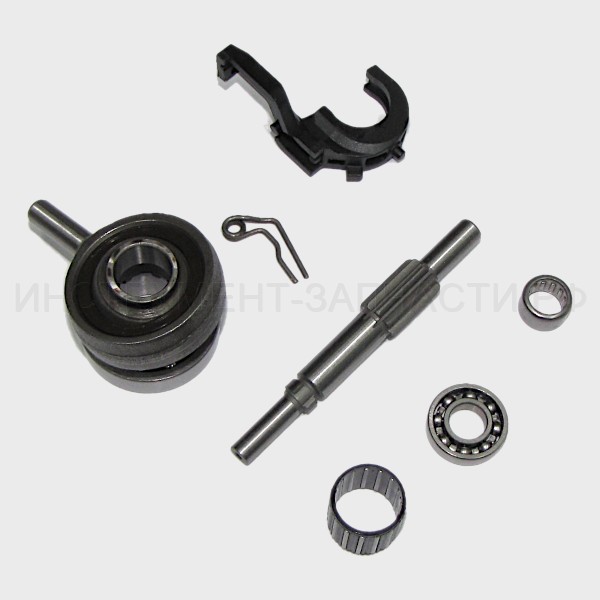

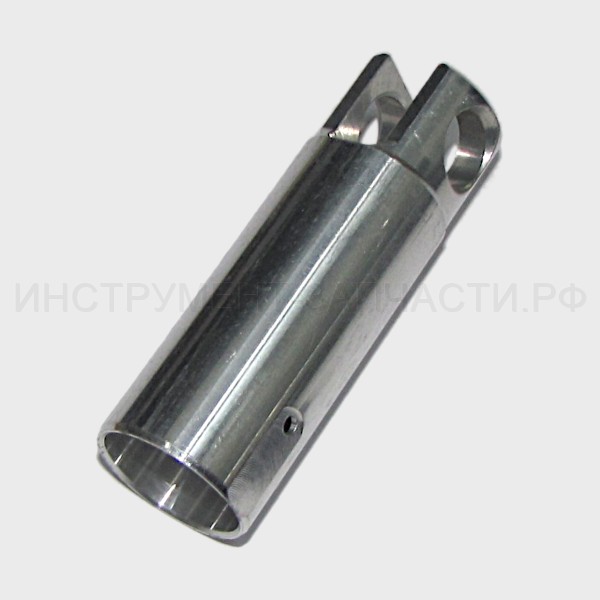

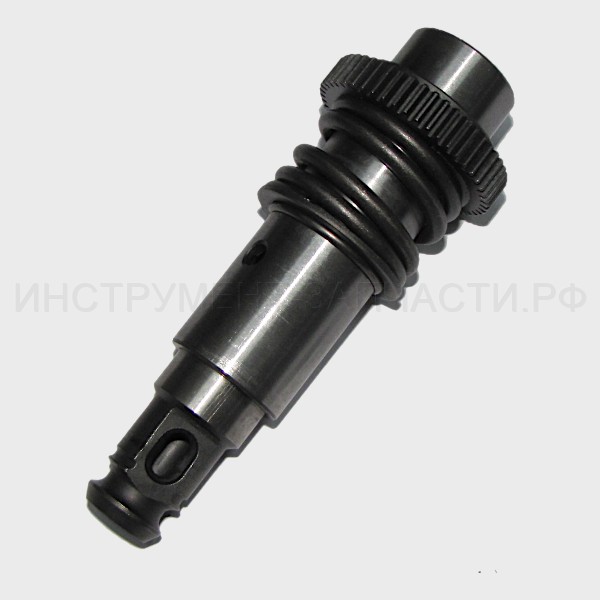

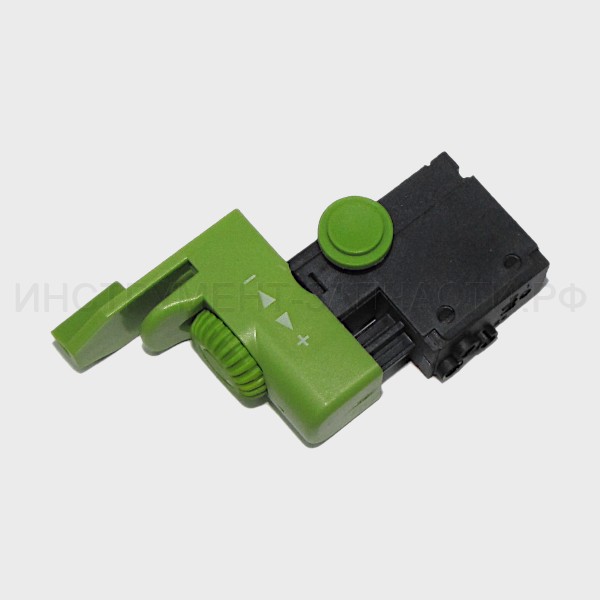

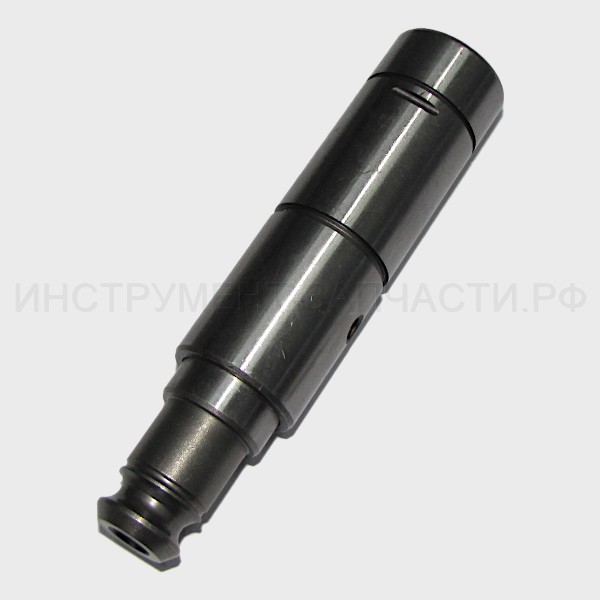

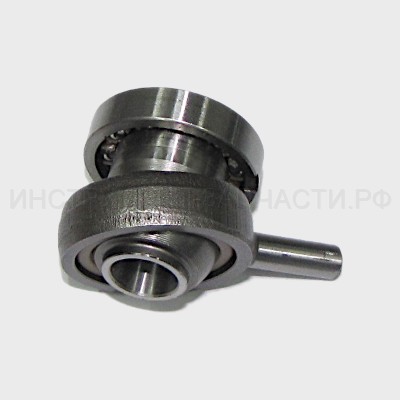

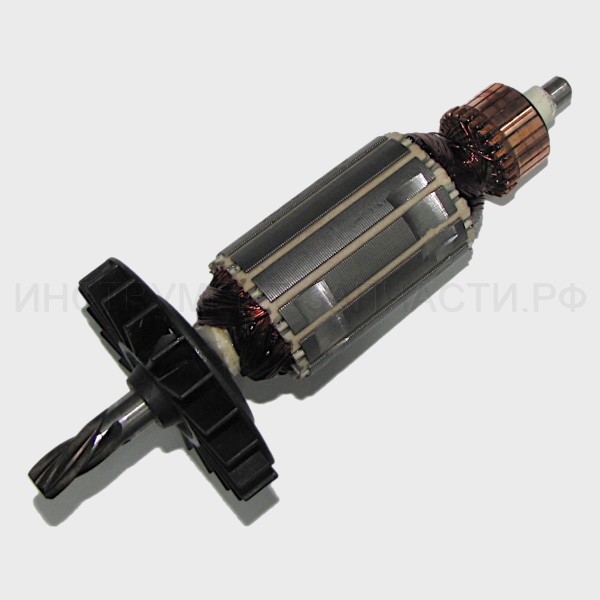

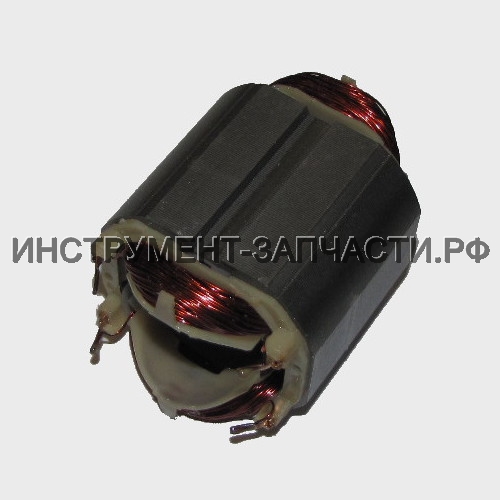

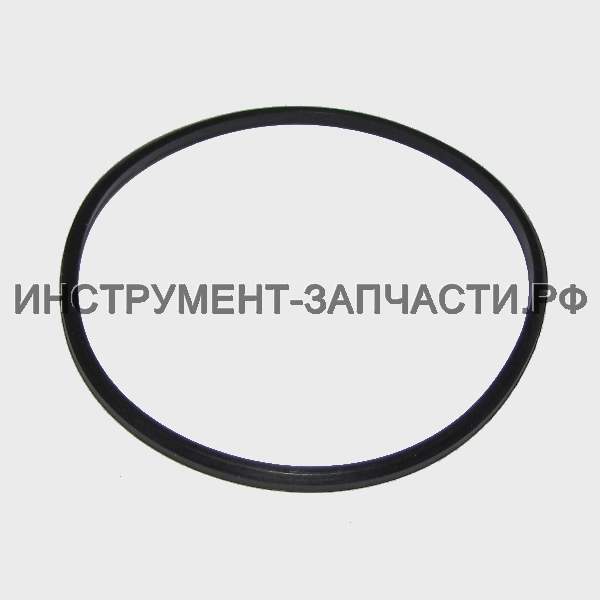

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-30/900ЭР Схема актуальна для изделий, у которых серийный номер начинается с 86. * Ручка боковая поставляется в сборе без поз. 92. ** Введен 01.01.2011г. *** Введен 01.06.2012г. Рис. 1 Перфоратор П-30/900ЭР (86.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 86.03.00.01.00 Втулка защитная П-30/900ЭР Втулка защитная В наличии: 32 1 90 ₽ 2 2 00.02.98.01.05 Кольцо запорное 21 Кольцо пружинное 21х2 В наличии: 25 1 30 ₽ 3 3 86.03.00.02.00 Втулка нажимная П-30/900ЭР Втулка нажимная В наличии: 31 1 60 ₽ 4 4 68.03.00.03.00 Кольцо 21х32х4 П-26/800ЭР Кольцо 21х32х4 В наличии: 16 1 80 ₽ 5 5 86.03.00.04.00 Шайба специальная П-30/900ЭР Шайба специальная В наличии: 23 1 50 ₽ 6 6 00.02.10.10.00 Шарик 7 мм Шарик Ø7 В наличии: 64 1 20 ₽ 7 7 68.03.00.05.00 Пружина П-26/800ЭР Пружина В наличии: 13 1 40 ₽ 8 8 00.02.03.01.52 Винт 5х35 Винт 5х35 В наличии: 10 4 40 ₽ 9 9 86.05.00.01.00 Корпус редуктора П-30/900ЭР Корпус редуктора В наличии: 1 1 1,230 ₽ 10 10 00.01.02.01.16 Подшипник роликовый НК0709 Подшипник роликовый HK0709 В наличии: 22 1 110 ₽ 11 11 86.03.00.14.00 Фиксирующая пластина П-30/900ЭР Фиксирующая пластина В наличии: 9 1 70 ₽ 12 12 86.03.00.12.00 Манжета П-30/900ЭР Манжета Øвала =25 В наличии: 8 1 370 ₽ 13 13 00.02.04.01.01 Винт М4х10 УШМ-115 Винт M4х10 В наличии: 19 1 10 ₽ 14 14 86.03.00.15.00 Подшипник игольчатый специальный П-30/900ЭР Подшипник игольчатый специальный Нет в наличии 1 220 ₽ 15 15 68.05.01.02.00 Кнопка П-26/800ЭР Кнопка В наличии: 9 1 30 ₽ 16 16 68.05.01.03.00 Пружина П-26/800ЭР Пружина В наличии: 9 1 20 ₽ 17 17 68.05.01.05.00 Поводок переключателя П-26/800ЭР Поводок переключатель Нет в наличии 1 50 ₽ 18 18 68.05.01.01.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное Нет в наличии 1 60 ₽ 19 19 68.05.01.04.00 Ручка переключателя П-26/800ЭР Ручка переключателя В наличии: 7 1 90 ₽ 19 19 68.05.02.00.00 Ручка переключателя в сборе с поводком Ручка переключателя в сборе Поз.19+поз.17 Нет в наличии 1 210 ₽ 20 20 86.03.01.01.00 Кольцо запорное П-30/900ЭР Кольцо запорное 31х2,6 В наличии: 10 1 20 ₽ 21 21 86.03.01.02.00 Шайба П-30/900ЭР Шайба 31х43х2 В наличии: 3 1 30 ₽ 22 22 86.03.01.03.00 Пружина П-30/900ЭР Пружина В наличии: 3 1 40 ₽ 23 23 86.03.01.04.00 Колесо зубчатое П-30/900ЭР Колесо зубчатое Z=50 В наличии: 4 1 180 ₽ 24 24 86.03.01.06.00 Втулка кулачковая П-30/900ЭР Втулка кулачковая В наличии: 5 1 150 ₽ 25 25 86.03.01.07.00 Кольцо запорное П-30/900ЭР Кольцо запорное 31х1,6 Нет в наличии 1 20 ₽ 26 26 86.03.01.05.00 Ствол П-30/900ЭР Ствол В наличии: 5 1 700 ₽ 26 26 325.03.03.04.00 Ствол П-30/900ЭР-2 Ствол В наличии: 3 1 860 ₽ 26 26 010174(4) Ствол для перфоратора Интерскол П-30/900ЭР, AEZ Аналог арт.86.03.01.05.00 В наличии: 3 1 990 ₽ 27 27 00.02.11.03.02 Ролик игольчатый 2,5х11,8 Ролик игольчатый 2,5х11,8 В наличии: 14 3 20 ₽ 28 28 86.03.00.09.00 Манжета П-30/900ЭР Манжета 10х18х5 В наличии: 49 1 200 ₽ 86.03.04.00.00 Проммасса в сборе Поз. 29+30 Нет данных о товаре 1 29 29 86.03.00.10.00 Втулка П-30/900ЭР Втулка 10х20х11,5 В наличии: 12 1 120 ₽ 30 30 86.03.00.11.00 Проммасса П-30/900ЭР Проммасса В наличии: 17 1 110 ₽ 30 30 010336(11) Проммасса для перфоратора Интерскол П30/900ЭР, AEZ Аналог арт.86.03.00.11.00 Нет в наличии 1 100 ₽ 31 31 86.03.01.08.00 Корпус ловителя П-30/900ЭР Корпус ловителя В наличии: 23 1 70 ₽ 32 32 86.03.01.09.00 Амортизатор П-30/900ЭР Амортизатор В наличии: 28 1 80 ₽ 33 33 86.03.01.10.00 Ловитель бойка П-30/900ЭР Ловитель бойка В наличии: 27 1 80 ₽ 34 34 86.03.01.11.00 Крышка ловителя П-30/900ЭР Крышка ловителя В наличии: 13 1 120 ₽ 35 35 68.03.01.12.00 Кольцо стопорное 25х1,5 П-26/800ЭР Кольцо стопорное 25х2,0 В наличии: 61 1 20 ₽ 36 36 86.03.01.15.00 Боек П-30/900ЭР Боёк В наличии: 4 1 120 ₽ 36 36 010336(2) Боек для перфоратора Интерскол П-30/900ЭР с резиновым кольцом, AEZ 010336(2) Боек для перфоратора Интерскол П-30/900ЭР с резиновым кольцом, AEZ Включает в себя аналоги арт.86.03.01.15.00 и 86.03.00.16.00 В наличии: 1 1 230 ₽ 37 37 86.03.00.16.00 Кольцо уплотнительное П-30/900ЭР Кольцо уплотнительное В наличии: 25 1 70 ₽ 37 37 010255(5A) Комплект резиновых колец ствола для перфоратора Интерскол П-30/900ЭР, AEZ Включает в себя аналоги арт.86.03.01.10.00, арт.86.03.01.09.00 и арт.86.03.00.16.00 Нет в наличии 1 240 ₽ 38 38 86.03.00.17.00 Поршень П-30/900ЭР Поршень В наличии: 9 1 360 ₽ 38 38 010174X Поршень для перфоратора Интерскол П-30/900ЭР, AEZ Аналог арт.86.03.00.17.00 В наличии: 3 1 320 ₽ 39 39 68.03.00.19.00 Кольцо П-26/800ЭР Кольцо В наличии: 26 2 30 ₽ 40 40 86.03.00.18.00 Палец П-30/900ЭР Палец Нет в наличии 1 50 ₽ 41 41 86.03.02.02.00 Кольцо уплотнительное П-30/900ЭР Кольцо уплотнительное Нет в наличии 1 50 ₽ 42 42 86.03.02.01.00 Подшипник скольжения П-30/900ЭР Подшипник скольжения В наличии: 2 1 300 ₽ 43 43 68.03.00.20.00 Скоба П-26/800ЭР Скоба В наличии: 18 1 80 ₽ 43 43 010328(3) Скоба для перфоратора Интерскол П-26/800ЭР, AEZ Аналог арт.68.03.00.20.00 В наличии: 6 1 110 ₽ 44 44 86.03.02.03.00 Промщит П-30/900ЭР Промщит В наличии: 3 1 630 ₽ 45 45 68.03.02.04.00 Кольцо уплотнительное П-26/800ЭР Кольцо уплотнительное В наличии: 18 1 60 ₽ 46 46 68.03.02.05.00 Втулка опорная П-26/800ЭР Втулка опорная В наличии: 18 1 60 ₽ 47 47 68.03.00.26.00 Опора пружины П-26/800ЭР Опора пружины В наличии: 16 1 50 ₽ 48 48 68.03.00.25.00 Пружина П-26/800ЭР Пружина В наличии: 71 1 50 ₽ 49 49 00.01.02.01.02 Подшипник роликовый НК061009 Подшипник роликовый HK0609 (6х10х9) В наличии: 10 1 200 ₽ 50 50 86.03.00.24.00 Колесо зубчатое комбинированное Z=25 Колесо зубчатое комбинированное Z=25 Нет в наличии 1 200 ₽ 50 50 010069(843) Колесо зубчатое комбинированное для перфоратора Интерскол П-30/900ЭР, AEZ Колесо зубчатое комбинированное Z=25 для перфоратора Интерскол П-30/900ЭР, AEZ Аналог арт.86.03.00.24.00 В наличии: 5 1 230 ₽ 51 51 00.01.02.01.24 Подшипник игольчатый К15х18х16,5 П-30/900ЭР Подшипник игольчатый K15х18х16.5 В наличии: 27 1 110 ₽ 52 52 86.03.03.00.00 Подшипник качающийся в сборе В наличии: 3 1 640 ₽ 53 53 00.01.02.01.19 Подшипник роликовый НК0908 (TNKS) Подшипник роликовый НК0908 (ТNKS) В наличии: 3 1 110 ₽ 54 54 86.03.00.22.00 Пружина П-30/900ЭР Пружина В наличии: 14 1 60 ₽ 55 55 86.03.00.21.00 Поводок переключателя П-30/900ЭР Поводок переключателя В наличии: 10 1 120 ₽ 55 55** 86.03.00.21.01 Поводок переключателя П-30/900ЭР исп. 01 Поводок переключателя** В наличии: 9 1 120 ₽ 56 56 00.01.01.01.60 Подшипник шариковый (9х20х5) 699 Подшипник шариковый (9х20х5) Нет в наличии 1 120 ₽ 56 56 160.03.02.04.05 Подшипник шариковый (9х20х5) В наличии: 11 1 170 ₽ 57 57 86.03.00.23.00 Вал-шестерня Z=9 П-30/900ЭР Вал-шестерня Z=9 В наличии: 15 1 210 ₽ 58 58 86.04.00.05.00 Дефлектор П-30/900ЭР Дефлектор В наличии: 1 1 70 ₽ 59 59 00.01.01.01.43 Подшипник 609 RS Подшипник шариковый 609RS (9х24х7) В наличии: 1 1 290 ₽ 59 59 609-2RS Подшипник 180609/609-2RS Подшипник шариковый 609-2RS (9х24х7) В наличии: 150 1 80 ₽ 59 59 609-2RSH Подшипник 609-2RSH (SKF) 9х24х7 Подшипник шариковый SKF 609-2RSH 9х24х7 SKF (Италия) В наличии: 2 1 370 ₽ 60 60 68.04.02.02.00 Щит П-26/800ЭР Щит В наличии: 9 1 60 ₽ 61 61 00.02.04.01.23 Винт М4х8 Винт М4х8 В наличии: 5 2 20 ₽ 62 62 325.04.02.01.00 Якорь с вентилятором П-30/900ЭР-2 Якорь с вентилятором Ø35x47 Z=5 В наличии: 3 1 1,750 ₽ 62 62 86.04.02.01.00 Якорь с вентилятором П-30/900ЭР Якорь с вентилятором Z=5 Нет в наличии 1 1,790 ₽ 62 62 №822(A) Якорь для Интерскол П30/900ЭР, 5 зубов. AEZ Якорь с вентилятором Z=5 Нет в наличии 1 1,210 ₽ 63 63 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 63 63 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 63 63 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый SKF 607-2Z 7х19х6 SKF (Италия) Нет в наличии 1 290 ₽ 63 63 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый SKF 607-2RSH 7х19х6 SKF (Италия) Нет в наличии 1 320 ₽ 64 64 86.04.00.01.00 Диафрагма П-30/900ЭР Диафрагма В наличии: 2 1 60 ₽ 65 65 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 2 30 ₽ 66 66 86.04.01.00.00 Статор П-30/900ЭР Статор В наличии: 3 1 1,150 ₽ 67 67 68.04.00.02.00 Колодка клеммная П-26/800ЭР Колодка клеммная В наличии: 17 2 90 ₽ 67 67 010163(5А) Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZ Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZконтактор Включает в себя аналоги арт.68.04.00.02.00 и арт.68.04.00.03.00 В наличии: 15 1 210 ₽ 68 68 86.04.02.03.00 Втулка демпфирующая П-30/900ЭР Втулка демпфирующая В наличии: 9 1 60 ₽ 69 69 86.05.00.02.00 Корпус двигателя П-30/900ЭР Корпус двигателя Применять совместно с Defond CGQ-1106 6(6)A 250V~5E4 В наличии: 5 1 840 ₽ 69 69*** 86.05.00.02.01 Корпус двигателя Применять совместно с KEDU 071103 EN61058 8(6)A 250V ~5E4 Нет данных о товаре 1 70 70 68.04.00.03.00 Полукольцо-контактор П-26/800ЭР Полукольцо-контактор В наличии: 30 2 100 ₽ 70 70 010163(5А) Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZ Набор контактов щёткодержателя для перфоратора Интерскол П-26/800ЭР, AEZконтактор Включает в себя аналоги арт.68.04.00.02.00 и арт.68.04.00.03.00 В наличии: 15 1 210 ₽ 71 71 68.04.03.03.00 Пружина П-26/800ЭР Пружина В наличии: 3 2 40 ₽ 72 72 68.04.03.02.00 Щетка П-26/800ЭР Щетка В наличии: 114 2 110 ₽ 73 73 68.04.03.01.00 Щеткодержатель П-26/800ЭР Щеткодержатель в сборе Нет в наличии 1 200 ₽ 74 74 00.10.01.05.06 Выключатель Defond CGQ-1106 6A Выключатель Defond CGQ-1106 6(6)A 250V~5E4 В наличии: 2 1 480 ₽ 74 74*** 00.10.01.01.23 Выключатель П-26/800, П-30/900 Выключатель KEDU 071103011 EN61058 8(6)A 250V ~5E4 В наличии: 9 1 850 ₽ 74 74*** 00.10.01.01.25 Выключатель в сборе Выключатель KEDU 071103011 EN61058 8(6)A 250V ~ В наличии: 30 1 780 ₽ 75 75 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Блок конденсаторный TNS-2 0,33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 76 76 68.04.00.05.00 Дроссель 2х7 витков П-26/800ЭР Дроссель 2х7витков Нет в наличии 1 70 ₽ 77 77 68.04.00.07.00 Провод соединительный Нет данных о товаре 1 78 78 86.05.00.03.00 Ручка-накладка П-30/900ЭР Ручка-накладка Применять совместно с Defond CGQ-1106 6(6)A 250V~5E4 В наличии: 6 1 210 ₽ 78 78*** 86.05.00.03.01 Ручка-накладка Применять совместно с KEDU 071103 EN61058 8(6)A 250V ~5E4 Нет данных о товаре 1 79 79 00.02.03.01.46 Винт 4х35 Винт 4х35 В наличии: 3 1 20 ₽ 80 80 00.02.03.01.05 Винт 4х15 Винт 4х15 Нет в наличии 2 40 ₽ 81 81 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 2 30 ₽ 82 82 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации кабеля Нет в наличии 1 20 ₽ 83 83 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F/2х1мм², L=4м В наличии: 2 1 1,200 ₽ 84 84 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 85 85 00.10.09.01.01 Колодка клеммная в сборе Колодка клеммная 4хМ3 Нет в наличии 1 60 ₽ 86 86* 68.02.01.07.00 Ручка П-26/800ЭР Ручка В наличии: 2 1 170 ₽ 87 87* 68.02.01.04.00 Прижим П-26/800ЭР Прижим В наличии: 1 1 20 ₽ 88 88* 68.02.01.03.00 Держатель П-26/800ЭР Держатель В наличии: 2 1 80 ₽ 89 89* 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6 В наличии: 10 1 30 ₽ 90 90* 68.02.01.01.00 Хомут П-26/800ЭР Хомут Нет в наличии 1 70 ₽ 91 91* 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 92 92 68.02.00.01.00 Ограничитель глубины бурения П-26/800ЭР Ограничитель глубины бурения В наличии: 8 1 110 ₽ A A 010255(22) Ремнабор патрона для перфоратора Интерскол П-30/900ЭР, AEZ Включает в себя аналоги арт.66.03.00.01.01(86.03.00.01.00), арт.86.03.00.02.00, арт.68.03.00.03.00, арт.68.03.00.04.00(86.03.00.04.00) и арт.00.02.10.10.00 В наличии: 4 1 260 ₽ B B 010174(4A) Ствол в сборе для перфоратора Интерскол П-30/900ЭР, AEZ Аналог арт.86.03.02.00.00, включает в себя арт.86.03.01.01.01(86.03.01.01.00), арт.86.03.01.02.00, арт.439.03.00.03.00(86.03.01.03.00), арт.86.03.01.04.00, арт.86.03.01.06.00, арт.86.03.01.07.00, арт.86.03.01.05.00, Нет в наличии 1 2,540 ₽ C C 010255(5) Ремнабор ствола для перфоратора Интерскол П30/900ЭР, AEZ Включает в себя аналоги арт.86.03.00.09.00, арт.86.03.00.10.00, арт.86.03.00.11.00, арт.86.03.01.08.00, 86.03.01.09.00, арт.86.03.01.10.00, арт.86.03.01.11.00, арт.86.03.01.15.00 и арт.86.03.00.16.00 Нет в наличии 1 650 ₽ D D 010174(29) Промвал в сборе для перфоратора Интерскол П-30/900ЭР, AEZ Включает в себя аналоги арт.86.03.00.23.00, арт.160.03.02.04.05, арт.86.03.00.21.00, арт.86.03.00.22.00, арт.86.03.03.00.00(86.03.07.03.00), арт.00.01.02.01.19 и арт.00.01.02.01.24 В наличии: 2 1 1,560 ₽ D D 010255(4) Ремнабор для ствола перфоратора Интерскол П-30/900ЭР, AEZ Включает в себя аналоги арт.86.03.00.23.00, арт.00.01.01.01.60(160.03.02.04.05), арт.86.03.00.21.00, арт.86.03.00.22.00, арт.86.03.03.00.00(86.03.07.03.00), арт.00.01.02.01.19 и арт.00.01.02.01.24 В наличии: 4 1 1,170 ₽ Кол-во: В корзину
