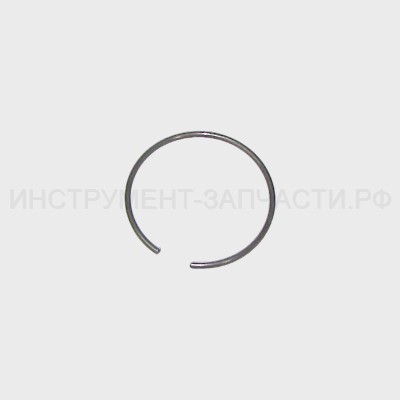

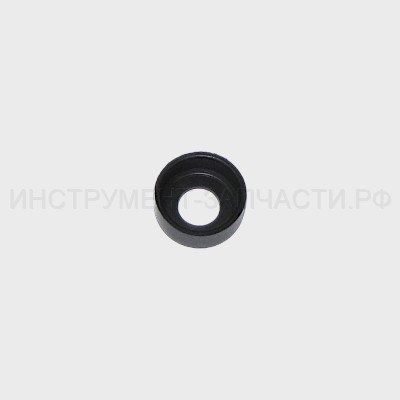

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-32/950ЭВ Схема актуальна для изделий, у которых серийный номер начинается с 439. Рис. 1 Перфоратор П-32/950ЭВ (439.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 439.03.02.02.00 Кольцо резиновое П-32/950ЭВ Колпачок пылезащитный Нет в наличии 1 70 ₽ 2 2 439.05.00.01.00 Втулка нажимная П-32/950ЭВ Втулка нажимная В наличии: 1 1 80 ₽ 3 3 66.02.98.01.06 Кольцо пружинное Ø19х2 Нет данных о товаре 1 4 4 439.03.00.02.00 Кольцо П-32/950ЭВ Кольцо В наличии: 4 1 70 ₽ 5 5 00.02.10.10.00 Шарик 7 мм Шарик Ø7,14 В наличии: 64 1 20 ₽ 6 6 68.03.00.04.00 Шайба специальная П-26/800ЭР Шайба специальная В наличии: 48 1 40 ₽ 7 7 439.03.00.06.00 Пружина П-32/950ЭВ Пружина В наличии: 2 1 40 ₽ 8 8 66.03.00.16.00 Шайба П-18/450 ЭР Шайба В наличии: 2 2 40 ₽ 9 9 00.02.04.04.36 Винт П-32/950ЭВ Винт M5х30 Нет в наличии 3 20 ₽ 10 10 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба гроверная Ø5 Ø5 В наличии: 1 7 20 ₽ 11 11 439.03.01.00.00 Крышка передняя в сборе П-32/950ЭВ Крышка передняя в сборе В наличии: 1 1 820 ₽ 11-1 11-1 439.03.01.01.00 Крышка передняя Нет данных о товаре 1 11-2 11-2 68.03.00.12.00 Манжета П-26/800ЭР Манжета Ø41х7хØ30 В наличии: 4 1 270 ₽ 11-3 11-3 00.01.01.01.98 Подшипник шариковый 1000904 Подшипник шариковый 61904 61904 (20х37х9) В наличии: 2 1 280 ₽ 12 12 439.03.00.04.00 Прокладка П-32/950ЭВ Прокладка В наличии: 1 1 20 ₽ 13 13 594.12.26.18.01А Ствол в сборе Поз.13-1…13-16 В наличии: 4 1 1,750 ₽ 13 13 439.03.02.00.00 Ствол в сборе П-32/950ЭВ Ствол в сборе Поз.13-1…13-16 В наличии: 5 1 1,410 ₽ 13-1 13-1 439.03.02.01.00 Букса П-32/950ЭВ Букса В наличии: 1 1 340 ₽ 13-2 13-2 00.02.10.10.00 Шарик 7 мм Шарик Ø7,14 В наличии: 64 6 20 ₽ 13-3 13-3 439.03.02.03.00 Кольцо резиновое П-32/950ЭВ Кольцо резиновое В наличии: 2 1 120 ₽ 13-4 13-4 100.03.03.01.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое Ø67х3 В наличии: 4 2 120 ₽ 13-5 13-5 439.03.02.04.00 Ударник П-32/950ЭВ Ударник В наличии: 1 1 160 ₽ 13-6 13-6 68.03.01.01.00 Кольцо запорное 30х1,5 П-26/800ЭР Кольцо запорное Ø30х2 В наличии: 4 3 20 ₽ 13-7 13-7 439.03.02.05.00 Ствол П-32/950ЭВ Ствол В наличии: 1 1 940 ₽ 13-8 13-8 439.03.02.06.00 Втулка П-32/950ЭВ Втулка В наличии: 1 1 120 ₽ 13-9 13-9 100.05.01.03.00 Пружина П-22/620ЭР Пружина В наличии: 4 1 40 ₽ 13-10 13-10 68.03.01.02.00 Шайба П-26/800ЭР Шайба Ø30х41,5х2,5 В наличии: 5 1 50 ₽ 13-11 13-11 320.04.01.03.00 Пружина кручения Д-16/850ЭР Кольцо пружинное В наличии: 1 1 50 ₽ 13-12 13-12 439.03.02.09.00 Основание пружины П-32/950ЭВ Основание пружины В наличии: 2 1 80 ₽ 13-13 13-13 439.03.02.08.00 Пружина П-32/950ЭВ Пружина В наличии: 1 1 50 ₽ 13-14 13-14 439.05.00.08.00 Ручка П-32/950ЭВ Диск сцепления Нет в наличии 1 170 ₽ 13-15 13-15 439.03.02.12.00 Муфта сцепления П-32/950ЭВ Муфта сцепления В наличии: 1 1 330 ₽ 13-16 13-16 320.04.01.15.00 Кольцо пружинное П-32/1000Э (594) Кольцо пружинное В наличии: 1 1 20 ₽ 14 14 439.03.03.00.00 Проммасса в сборе Поз.14-1, 14-2 В наличии: 2 1 160 ₽ 14-1 14-1 439.03.03.01.00 Проммасса П-32/950ЭВ Проммасса В наличии: 2 1 120 ₽ 14-2 14-2 439.03.03.02.00 Кольцо резиновое П-32/950ЭВ Кольцо резиновое В наличии: 12 1 100 ₽ 15 15 439.03.04.00.00 Поршень в сборе П-32/1000Э (594) Поршень в сборе Поз.15-1…15-4 В наличии: 3 1 360 ₽ 15-1 15-1 439.03.03.02.00 Кольцо резиновое П-32/950ЭВ Кольцо резиновое В наличии: 12 1 100 ₽ 15-2 15-2 439.03.04.02.00 Поршень П-32/950ЭВ Поршень В наличии: 7 1 180 ₽ 15-3 15-3 439.03.04.03.00 Палец П-32/950ЭВ Палец В наличии: 2 1 30 ₽ 15-4 15-4 439.03.04.04.00 Шатун П-32/950ЭВ Шатун В наличии: 2 1 110 ₽ 16 16 439.03.00.05.00 Колесо зубчатое П-32/950ЭВ Колесо зубчатое Z=35 В наличии: 1 1 520 ₽ 17 17 439.03.05.00.00 Корпус редуктора в сборе Поз.17-1…17-6 Нет данных о товаре 1 17-1 17-1 439.03.05.01.00 Втулка П-32/950ЭВ Втулка В наличии: 2 1 150 ₽ 17-2 17-2 439.03.05.02.00 Корпус редуктора П-32/950ЭВ Корпус редуктора В наличии: 2 1 530 ₽ 17-3 17-3 439.03.05.03.00 Скоба П-32/950ЭВ Скоба В наличии: 1 1 50 ₽ 17-4 17-4 439.03.05.04.00 Рычаг П-32/950ЭВ Рычаг В наличии: 2 1 30 ₽ 17-5 17-5 00.02.02.01.04 Шайба гроверная ДУ-1000ЭР Шайба гроверная Ø4 Ø4 В наличии: 32 1 20 ₽ 17-6 17-6 00.02.04.04.10 Винт М4х10 П-45МЭ Винт M4х16 Нет в наличии 1 40 ₽ 18 18 439.03.06.00.00 Пробка Поз.18-1, 18-2 В наличии: 1 1 100 ₽ 18-1 18-1 328.03.00.30.00 Кольцо резиновое П-28/800ЭВ Кольцо резиновое В наличии: 1 1 30 ₽ 18-2 18-2 328.03.00.31.00 Пробка П-28/800ЭВ Пробка В наличии: 1 1 70 ₽ 19 19 439.03.07.00.00 Кривошип в сборе П-32/1000Э (594) Кривошип в сборе В наличии: 1 1 530 ₽ 19-1 19-1 439.03.07.01.00 Кривошип П-32/950ЭВ Кривошип В наличии: 2 1 310 ₽ 19-2 19-2 00.01.01.01.22 Подшипник шариковый 6203 Z Подшипник шариковый 6203.2Z 6203.2Z (17х40х12) В наличии: 1 1 470 ₽ 19-2 19-2 6203-2RS Подшипник 180203/6203-2RS Подшипник шариковый 6203-2RS 6203-2RS (17х40х12) В наличии: 57 1 160 ₽ 19-3 19-3 00.02.99.02.11 Кольцо стопорное Ø16 В наличии: 9 1 20 ₽ 20 20 00.02.99.01.03 Кольцо стопорное А40 УШМ-2000 Кольцо пружинное Ø40 В наличии: 5 1 50 ₽ 21 21 439.03.02.10.00 Пружина П-32/950ЭВ Пружина В наличии: 1 1 40 ₽ 22 22 439.03.00.07.00 Полумуфта кулачковая П-32/950ЭВ Полумуфта кулачковая В наличии: 2 1 180 ₽ 23 23 439.03.00.08.00 Колесо зубчатое П-32/950ЭВ Колесо зубчатое Z-32 В наличии: 2 1 380 ₽ 24 24 439.03.00.42.00 Шайба Шайба шестерни В наличии: 1 2 20 ₽ 25 25 439.03.00.09.00 Подшипник игольчатый упорный П-32/950ЭВ Подшипник игольчатый упорный 8x21x2 В наличии: 1 1 120 ₽ 26 26 439.03.08.00.00 Колесо коническое в сборе П-32/1000Э (594) Колесо коническое в сборе В наличии: 1 1 440 ₽ 26-1 26-1 439.03.08.01.00 Колесо коническое П-32/950ЭВ Колесо коническое Z=10 В наличии: 2 1 210 ₽ 26-2 26-2 319.03.00.01.00 Манжета Ø36х20х4,5 Нет данных о товаре 1 26-3 26-3 439.05.00.10.01 Вставка демпфера Нет данных о товаре 1 26-4 26-4 439.03.00.08.01 Колесо зубчатое П-32/950ЭВ Колесо зубчатое Z=32 В наличии: 1 1 320 ₽ 27 27 439.05.01.00.00 Ручка переключателя в сборе П-32/950ЭВ Переключатель режимов в сборе Поз.11-1…11-3 В наличии: 2 1 150 ₽ 27-1 27-1 439.05.01.01.00 Кнопка П-32/1000Э (594) Кнопка В наличии: 2 1 40 ₽ 27-2 27-2 439.05.01.02.00 Пружина П-32/1000Э (594) Пружина В наличии: 1 1 20 ₽ 27-3 27-3 439.05.01.03.00 Ручка переключателя П-32/1000Э (594) Ручка переключателя В наличии: 1 1 50 ₽ 27-4 27-4 439.05.01.04.00 Кольцо резиновое Нет данных о товаре 1 29 29 320.04.00.05.00 Дроссель Д-16/850ЭР Кольцо пружинное Нет в наличии 1 60 ₽ 30 30 439.03.04.04.00 Шатун П-32/950ЭВ Рычаг переключателя В наличии: 2 1 110 ₽ 31 31 439.05.02.00.00 Крышка нижняя в сборе П-32/950ЭВ Крышка корпуса двигателя в сборе Поз.31-1…31-5 В наличии: 2 1 630 ₽ 31-1 31-1 00.01.02.01.17 Подшипник роликовый NR-HK0808 Подшипник роликовый HK0808 (8х12х8) В наличии: 24 1 220 ₽ 31-2 31-2 439.05.02.01.00 Штифт П-32/950ЭВ Штифт В наличии: 2 4 60 ₽ 31-3 31-3 439.05.02.02.00 Крышка нижняя Нет данных о товаре 1 31-4 31-4 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608.Z 608.Z (8х22х7) Нет в наличии 1 220 ₽ 31-4 31-4 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 31-5 31-5 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 609.RS/609.Z 609RS/609 (9х24х7) В наличии: 5 1 260 ₽ 32 32 439.04.02.00.00 Якорь в сборе П-32/950ЭВ Якорь в сборе В наличии: 1 1 1,820 ₽ 33 33 68.04.02.03.01 Втулка демпфирующая В наличии: 18 1 50 ₽ 34 34 439.05.00.04.00 Крышка корпуса двигателя П-32/950ЭВ Диафрагма В наличии: 2 1 270 ₽ 35 35 000.02.04.01.08 Винт ST3.9х25 ST3.9х25 Нет данных о товаре 2 36 36 439.04.01.00.00 Статор П-32/950ЭВ Статор В наличии: 2 1 1,220 ₽ 37 37 439.05.00.03.00 Корпус двигателя П-32/950ЭВ Корпус двигателя В наличии: 1 1 550 ₽ 38 38 00.02.02.02.20 Шайба 5х10,5х0,5/А Шайба плоская Ø5 В наличии: 7 7 20 ₽ 39 39 00.02.04.01.57 Винт статора П-32/950ЭВ Винт статора M5х60 M5х60 Нет в наличии 4 40 ₽ 40 40 439.04.00.05.00 Дроссель Нет данных о товаре 1 41 41 439.04.00.02.00 Проводник электрический П-32/950ЭВ Проводник электрический В наличии: 2 2 50 ₽ 42 42 439.04.03.01.00 Обойма щеткодержателя П-32/950ЭВ Обойма щеткодержателя В наличии: 2 2 60 ₽ 43 43 439.04.03.02.00 Щетка электрическая П-32/950ЭВ Щетка электрическая 6,5х11х20мм В наличии: 4 2 90 ₽ 44 44 439.04.00.01.00 Дроссель П-32/950ЭВ Пружина ленточная В наличии: 1 2 30 ₽ 45 45 00.02.03.01.02 Винт 4х12 Винт ST4х12 В наличии: 17 4 10 ₽ 46 46 439.05.00.05.00 Пружина демпфера П-32/950ЭВ Крышка нижняя корпуса двигателя В наличии: 2 1 80 ₽ 47 47 68.02.03.01.03 Винт ST3.9х16 Нет данных о товаре 6 48 48 328.05.00.07.00 Оболочка демпфера П-28/800ЭВ Оболочка демпфера В наличии: 1 1 60 ₽ 49 49 439.03.02.13.00 Кольцо пружинное П-32/950ЭВ Пружина цилиндрическая В наличии: 1 2 20 ₽ 50 50 439.05.00.06.00 Шайба П-32/950ЭВ Шайба В наличии: 2 2 40 ₽ 51 51 439.05.00.10.00 Ручка накладка П-32/950ЭВ Вставка демпфера В наличии: 1 1 20 ₽ 52 52 439.05.00.12.00 Ручка накладка Нет данных о товаре 1 53 53 439.05.00.09.00 Шайба П-32/950ЭВ Шайба В наличии: 2 2 30 ₽ 54 54 00.02.04.01.14 Винт М5х12 Винт M5X12 М5х12 В наличии: 2 2 20 ₽ 55 55 328.05.00.12.00 Втулка П-28/800ЭВ Втулка В наличии: 1 2 80 ₽ 56 56 00.02.03.01.62 Винт П-32/950ЭВ Винт ST5х18 Нет в наличии 2 20 ₽ 57 57 458.04.04.00.00 Выключатель П-24/650ЭР Выключатель Chang Long 8(6)A 250V~ 5E4 В наличии: 5 1 800 ₽ 58 58 00.10.05.01.05 Блок конденсаторный П-26/800ЭР Блок конденсаторный TNS-2 0,33mF KX2 40/085/21/C250V В наличии: 1 1 160 ₽ 59 59 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации кабеля Нет в наличии 1 20 ₽ 60 60 68.10.02.02.01 Шнур питания с вилкой HO7RN-F/2х1мм², L=4м Нет данных о товаре 1 61 61 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 62 62 458.05.00.03.00 Ручка задняя в сборе П-24/650ЭР Ручка задняя в сборе Нет в наличии 1 420 ₽ 63 63 00.02.04.01.08 Винт П-32/950ЭВ Винт (ТОRX)4,5х45 В наличии: 5 2 10 ₽ 64 64 426.02.01.00.00 Ручка боковая в сборе П-26/800ЭР Ручка боковая в сборе Нет в наличии 1 360 ₽ 64-1 64-1 439.02.01.01.00 Хомут Нет данных о товаре 1 64-2 64-2 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 64-3 64-3 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6 В наличии: 10 1 30 ₽ 64-4 64-4 439.02.01.02.00 Держатель Нет данных о товаре 1 64-5 64-5 68.02.01.04.00 Прижим П-26/800ЭР Прижим В наличии: 1 1 20 ₽ 64-6 64-6 439.02.01.03.00 Ручка П-32/1000Э (594) Ручка В наличии: 1 1 170 ₽ 64-7 64-7 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8х1 М8х1 В наличии: 1 1 30 ₽ 65 65 439.02.01.04.00 Ограничитель глубины бурения Нет данных о товаре 1 66 66 439.05.00.11.00 Прокладка Нет данных о товаре 1 67 67 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 67 67 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 31 1 60 ₽ Кол-во: В корзину
