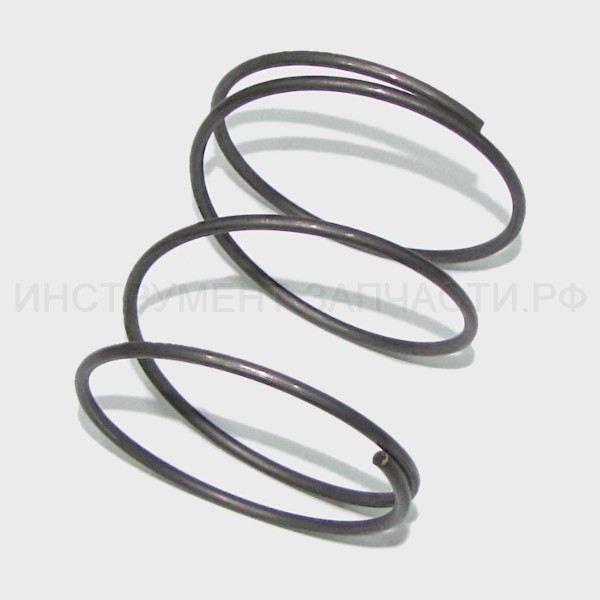

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-38/1200ЭВ Схема актуальна для изделий, у которых серийный номер начинается с 735. Рис. 1 Перфоратор П-38/1200ЭВ (735.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 326.03.00.01.00 Колпачок пылезащитный В наличии: 2 1 160 ₽ 2 2 326.03.00.02.00 Кольцо стопорное Ø27х2 Кольцо стопорное Ø27х2 В наличии: 1 2 40 ₽ 3 3 326.03.00.03.00 Шайба Ø28х40х3 Шайба Ø28х40х3 В наличии: 2 1 50 ₽ 4 4 735.05.01.01.00 Втулка поворотная пластиковая Нет данных о товаре 1 5 5 326.03.00.05.00 Кольцо Ø28х46х10 (пласт.) Кольцо Ø28х46х10(пласт.) В наличии: 1 1 50 ₽ 6 6 326.03.00.06.00 Втулка М-12/1250ЭВ (520) Втулка Ø46х27х20 (металл) В наличии: 1 1 130 ₽ 7 7 735.05.00.01.00 Втулка нажимная П-38/1200ЭВ (735) Втулка нажимная В наличии: 5 1 90 ₽ 8 8 326.03.00.08.00 Держатель М-12/1250ЭВ (520) Держатель Нет в наличии 2 220 ₽ 9 9 326.03.00.09.00 Кольцо опорное пружины М-12/1250ЭВ (520) Кольцо опорное пружины Ø53х30х8 В наличии: 8 1 100 ₽ 10 10 735.03.00.08.00 Пружина сжатия П-38/1200ЭВ (735) Пружина сжатия В наличии: 1 1 40 ₽ 11 11 735.03.00.10.00 Кольцо Нет данных о товаре 1 12 12 735.03.00.11.00 Шайба опорная Нет данных о товаре 1 13 13 735.03.00.09.00 Пружина сжатия П-38/1200ЭВ (735) Пружина сжатия В наличии: 1 1 40 ₽ 14 14 00.02.04.02.24 Болт М6х30 Болт 6_гран., M6х30 В наличии: 5 3 30 ₽ 15 15 00.02.02.01.06 Шайба гроверная П-45МЭ Шайба гроверная Ø6 Ø6 В наличии: 10 3 30 ₽ 16 16 00.02.02.02.11 Шайба 6-11-0,5/Б ДУ-1000ЭР Шайба Ø6 В наличии: 17 3 40 ₽ 17 17 735.03.05.00.00 Корпус передний в сборе Нет данных о товаре 1 17-1 17-1 735.03.05.01.00 Корпус передний Нет данных о товаре 1 17-2 17-2 734.03.05.02.00 Манжета Материал: фтор_каучук В наличии: 2 1 190 ₽ 17-3 17-3 734.03.05.03.00 Подшипник 553310 553310 нестандартный В наличии: 1 1 390 ₽ 18 18 734.03.00.04.00 Кольцо уплотнительное Нет данных о товаре 1 19 19 735.03.02.00.00 Ствол в сборе П-38/1200ЭВ (735) Ствол в сборе В наличии: 1 1 1,640 ₽ 19-1 19-1 735.03.02.01.00 Букса П-38/1200ЭВ (735) Букса В наличии: 1 1 550 ₽ 19-2 19-2 00.02.10.10.00 Шарик 7 мм Шарик Ø7.14 В наличии: 68 6 20 ₽ 19-3 19-3 734.03.02.03.00 Кольцо уплотнительное П-35/1200ЭВ (734) Кольцо уплотнительное В наличии: 4 1 100 ₽ 19-4 19-4 735.03.01.03.00 Кольцо уплотнительное П-38/1200ЭВ (735) Кольцо уплотнительное В наличии: 1 2 30 ₽ 19-5 19-5 735.03.01.02.00 Проммасса П-38/1200ЭВ (735) Проммасса В наличии: 1 1 120 ₽ 19-6 19-6 86.03.01.01.00 Кольцо запорное П-30/900ЭР Кольцо запорное Ø31х2.6 В наличии: 10 3 20 ₽ 19-7 19-7 734.03.02.05.00 Ствол В наличии: 1 1 310 ₽ 19-8 19-8 734.03.02.06.00 Втулка В наличии: 2 1 80 ₽ 19-9 19-9 734.03.00.08.00 Пружина сжатия В наличии: 1 1 60 ₽ 19-10 19-10 734.03.0102.00 Шайба В наличии: 1 1 50 ₽ 19-11 19-11 734.03.02.08.00 Пружина сцепления В наличии: 1 1 50 ₽ 19-12 19-12 734.03.02.09.00 Основание пружины В наличии: 1 1 40 ₽ 19-13 19-13 734.03.02.10.00 Пружина сцепления В наличии: 1 1 50 ₽ 19-14 19-14 734.03.02.11.00 Муфта сцепления В наличии: 1 1 290 ₽ 19-15 19-15 734.03.02.12.00 Диск сцепления В наличии: 1 1 200 ₽ 19-16 19-16 734.04.01.15.00 Кольцо стопорное сцепления В наличии: 1 1 40 ₽ 20 20 734.03.00.10.00 Боёк в сборе П-35/1200ЭВ (734), П-38/1200ЭВ (735) Боёк в сборе В наличии: 3 1 200 ₽ 20-1 20-1 734.03.03.01.00 Боёк В наличии: 1 1 120 ₽ 20-2 20-2 734.03.03.02.00 Кольцо уплотнительное П-35/1200ЭВ (734), П-38/1200ЭВ (735) Кольцо уплотнительное В наличии: 8 1 80 ₽ 21 21 734.03.04.00.00 Поршень с шатуном в сборе В наличии: 2 1 300 ₽ 21-1 21-1 734.03.03.02.00 Кольцо уплотнительное П-35/1200ЭВ (734), П-38/1200ЭВ (735) Кольцо уплотнительное В наличии: 8 1 80 ₽ 21-2 21-2 734.03.04.02.00 Поршень П-35/1200ЭВ (734), П-38/1200ЭВ (735) Поршень В наличии: 5 1 140 ₽ 21-3 21-3 734.04.03.03.00 Палец П-35/1200ЭВ (734), П-38/1200ЭВ (735) Палец В наличии: 2 1 40 ₽ 21-4 21-4 734.03.04.04.01 Шатун Нет данных о товаре 1 21-5 21-5 734.03.04.04.02 Втулка шатуна Нет данных о товаре 1 22 22 00.02.04.01.01 Винт М4х10 УШМ-115 Винт M4х10 В наличии: 19 4 10 ₽ 23 23 734.05.01.04.00 Крышка ручки переключателя В наличии: 2 1 50 ₽ 24 24 734.05.01.00.00 Переключатель режимов в сборе П-35/1200ЭВ (734), П-38/1200ЭВ (735) Переключатель режимов в сборе В наличии: 2 1 120 ₽ 24-1 24-1 734.05.01.03.00 Ручка переключения передач Нет данных о товаре 1 24-2 24-2 68.05.01.03.00 Пружина П-26/800ЭР Пружина В наличии: 9 1 20 ₽ 24-3 24-3 734.05.01.05.00 Кнопка В наличии: 1 1 30 ₽ 24-4 24-4 519.03.04.04.00 Кольцо резиновое В наличии: 2 1 80 ₽ 25 25 734.05.07.00.00 Пробка смазки в сборе В наличии: 1 1 50 ₽ 25-1 25-1 734.05.07.01.00 Крышка для заправки смазки В наличии: 1 1 40 ₽ 25-2 25-2 734.05.01.02.00 Кольцо уплотнительное крышки В наличии: 1 1 40 ₽ 26 26 735.03.00.00.00 Редуктор в сборе П-38/1200ЭВ (735) Редуктор в сборе В наличии: 1 1 2,190 ₽ 26-1 26-1 735.03.00.05.00 Колесо зубчатое П-38/1200ЭВ (735) Колесо зубчатое В наличии: 1 1 240 ₽ 26-2 26-2 734.03.01.00.00 Корпус редуктора в сборе В наличии: 1 1 1,140 ₽ 26-2-1 26-2-1 734.03.01.03.00 Втулка корпуса редуктора В наличии: 1 1 120 ₽ 26-2-2 26-2-2 734.03.01.01.00 Корпус редуктора В наличии: 1 1 910 ₽ 26-3 26-3 68.03.03.05.00 Сальник М-25/1500В Сальник 5.5х7 фетр В наличии: 5 1 30 ₽ 26-4 26-4 735.03.06.00.00 Шестерня в сборе П-38/1200ЭВ (735) Шестерня в сборе В наличии: 2 1 460 ₽ 26-4-1 26-4-1 735.03.06.01.00 Шестерня П-38/1200ЭВ (735) Шестерня В наличии: 1 1 110 ₽ 26-4-2 26-4-2 00.01.01.01.07 Подшипник шариковый 6002Z ДУ-1000ЭР Подшипник 6002 6002Z (15х32х9) Нет в наличии 1 280 ₽ 26-4-2 26-4-2 6002-2Z Подшипник (SKF) 15х32х9 Подшипник 6002-2Z 6002-2Z (15х32х9) SKF (Италия) Нет в наличии 1 320 ₽ 26-4-2 26-4-2 6002-2RSH Подшипник 6002-2RSH (SKF) 15х32х9 Подшипник 6002-2RSH 6002-2RSH (15х32х9) SKF (Италия) Нет в наличии 1 370 ₽ 26-4-2 26-4-2 6002-2RS Подшипник 180102/6002-2RS Подшипник 6002-2RS 6002-2RS (15х32х9) В наличии: 62 1 110 ₽ 26-4-3 26-4-3 734.03.06.02.00 Колесо зубчатое Нет данных о товаре 1 26-5 26-5 734.03.07.00.00 Кривошип в сборе П-35/1200ЭВ (734), П-38/1200ЭВ (735) Кривошип в сборе В наличии: 4 1 520 ₽ 26-5-1 26-5-1 734.03.07.01.00 Кривошип Нет данных о товаре 1 26-5-2 26-5-2 00.01.01.01.59 Подшипник шариковый 6203ZZ Подшипник 6203 6203-2Z (17х40х12) В наличии: 5 1 380 ₽ 26-5-2 26-5-2 6203-2Z Подшипник (SKF) 17х40х12 Подшипник 6203-2Z 6203-2Z (17х40х12) SKF (Италия) Нет в наличии 1 440 ₽ 26-5-2 26-5-2 6203-2RSH Подшипник 6203-2RSH (SKF) 17х40х12 Подшипник 6203-2RSH 6203-2RSH (17х40х12) SKF (Италия) Нет в наличии 1 430 ₽ 26-5-2 26-5-2 6203-2RS Подшипник 180203/6203-2RS Подшипник 6203-2RS 6203-2RS (17х40х12) В наличии: 27 1 160 ₽ 26-5-3 26-5-3 00.02.99.02.23 Кольцо стопорное В17 Нет данных о товаре 1 26-5-4 26-5-4 734.03.07.02.00 Шестерня кривошипа В наличии: 1 1 90 ₽ 27 27 439.03.00.42.00 Шайба В наличии: 1 1 20 ₽ 28 28 734.03.01.06.00 Прокладка уплотнительная редуктора В наличии: 1 1 80 ₽ 29 29 734.05.02.00.00 Крышка нижняя редуктора передач в сборе В наличии: 1 1 740 ₽ 29-1 29-1 00.01.02.01.17 Подшипник роликовый NR-HK0808 Подшипник роликовый HK0808 (8х12х8) В наличии: 24 1 220 ₽ 29-2 29-2 439.05.02.01.00 Штифт П-32/950ЭВ Штифт В наличии: 2 4 60 ₽ 29-3 29-3 734.05.02.01.00 Крышка нижняя В наличии: 1 1 350 ₽ 29-4 29-4 00.01.01.01.23 Подшипник 608ZZ Подшипник шариковый 608.2Z (8х22х7) Нет в наличии 1 170 ₽ 29-4 29-4 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 29-4 29-4 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 29-4 29-4 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 172 1 80 ₽ 29-4 29-4 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 75 1 70 ₽ 29-5 29-5 00.01.01.01.42 Подшипник шариковый 6001 RS Подшипник 6001 6001RS(12х28х8) В наличии: 10 1 200 ₽ 29-5 29-5 6001-2RSH Подшипник 6001-2RSH (SKF) 12х28х8 Подшипник 6001-2RSH 6001-2RSH (12х28х8) SKF (Италия) В наличии: 7 1 340 ₽ 29-5 29-5 6001-2RS Подшипник 180101/6001-2RS Подшипник 6001-2RS 6001-2RS (12х28х8) В наличии: 82 1 80 ₽ 30 30 734.04.02.01.00 Якорь П-35/1200ЭВ (734), П-38/1200ЭВ (735) Якорь Нет в наличии 1 1,620 ₽ 31 31 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607-2RS (7х19х6) В наличии: 5 1 230 ₽ 31 31 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 31 31 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 35 1 60 ₽ 32 32 68.04.02.03.01 Втулка демпфирующая Ø19 В наличии: 18 1 50 ₽ 33 33 734.05.00.02.00 Диафрагма В наличии: 1 1 40 ₽ 34 34 00.02.04.01.08 Винт П-32/950ЭВ Винт саморез ST3.9х25 В наличии: 5 2 10 ₽ 35 35 439.04.01.00.00 Статор П-32/950ЭВ Статор В наличии: 2 1 1,220 ₽ 36 36 734.05.00.03.00 Корпус двигателя В наличии: 1 1 450 ₽ 37 37 734.08.02.04.00 Провод монтажный 250 Нет данных о товаре 1 38 38 734.08.02.05.00 Провод монтажный 330 Нет данных о товаре 1 39 39 519.08.02.03.01 Провод монтажный с клеммой В наличии: 2 2 40 ₽ 40 40 519.04.03.01.00 Обойма щеткодержателя М-12/1250ЭВ (520) Обойма щеткодержателя В наличии: 2 2 100 ₽ 41 41 439.04.03.02.00 Щетка электрическая П-32/950ЭВ Щетка электрическая 6.5х11х20 В наличии: 4 2 90 ₽ 42 42 439.04.03.03.00 Пружина щёткодержателя П-32/950ЭР Пружина щеткодержателя Нет в наличии 2 30 ₽ 43 43 00.02.03.01.02 Винт 4х12 Винт саморез ST4х12 В наличии: 17 4 10 ₽ 44 44 734.05.02.02.00 Крышка нижняя корпуса Нет в наличии 1 140 ₽ 45 45 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9х16 В наличии: 5 11 10 ₽ 46 46 00.02.02.02.20 Шайба 5х10,5х0,5/А Шайба плоская Ø5 В наличии: 7 4 20 ₽ 47 47 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба гроверная Ø5 Ø5 В наличии: 1 4 20 ₽ 48 48 00.02.04.04.37 Винт М5х55 6-гранн. Винт М5х55 6гранн. В наличии: 5 4 30 ₽ 49 49 594.05.00.07.00 Втулка пылезащитная В наличии: 3 1 30 ₽ 50 50 439.03.02.14.00 Пружина цилиндрическая П-32/950ЭВ Пружина цилиндрическая Ø19х2х24 В наличии: 1 2 30 ₽ 51 51 439.05.00.06.00 Шайба П-32/950ЭВ Шайба Ø20х14х0.5 В наличии: 2 2 40 ₽ 52 52 594.05.00.13.00 Гофра В наличии: 1 1 50 ₽ 53 53 439.05.00.09.00 Шайба П-32/950ЭВ Шайба Ø15х6х1.75 В наличии: 2 2 30 ₽ 54 54 00.02.04.01.14 Винт М5х12 Винт M5х12 М5х12 В наличии: 2 2 20 ₽ 55 55 734.05.00.12.00 Ручка-накладка (комплект) П-35_38/1200ЭВ Ручка В наличии: 1 1 310 ₽ 56 56 00.10.07.01.22 Регулятор скорости П-35/1200ЭВ (734), П-38/1200ЭВ (735) Регулятор скорости В наличии: 1 1 370 ₽ 57 57 734.08.02.03.00 Выключатель с шнуром питания в сборе В наличии: 1 1 1,530 ₽ 57-1 57-1 00.10.01.04.42 Выключатель KG-10(10)A-3212B/KS Нет в наличии 1 310 ₽ 57-2 57-2 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой HO7RN-F 2х1мм² В наличии: 2 1 1,200 ₽ 57-3 57-3 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 8 1 50 ₽ 58 58 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации шнура Нет в наличии 1 20 ₽ 59 59 734.08.02.02.00 Конденсатор в сборе 3х_контактный В наличии: 1 1 170 ₽ 60 60 594.07.00.12.00 Заглушка Нет данных о товаре 2 61 61 00.02.04.04.20 Болт М8х40 Болт М8х40 В наличии: 9 1 40 ₽ 62 62 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8х1 М8х1 В наличии: 2 1 30 ₽ 63 63 735.02.01.01.00 Ручка дополнительная в сборе Нет данных о товаре 1 63-1 63-1 439.02.01.01.00 Хомут Нет данных о товаре 1 63-2 63-2 68.02.01.02.00 Винт специальный М8 П-26/800ЭР Винт специальный М8 В наличии: 10 1 50 ₽ 63-3 63-3 68.02.01.05.00 Винт барашковый М6 П-26/800ЭР Винт барашковый М6х15 В наличии: 10 1 30 ₽ 63-4 63-4 68.02.01.03.00 Держатель П-26/800ЭР Держатель ручки В наличии: 2 1 80 ₽ 63-5 63-5 68.02.01.04.00 Прижим П-26/800ЭР Прижим М6 В наличии: 1 1 20 ₽ 63-6 63-6 593.02.01.07.00 Ручка В наличии: 1 1 190 ₽ 64 64 439.02.01.04.00 Ограничитель глубины бурения (сверления) Нет данных о товаре 1 Кол-во: В корзину
