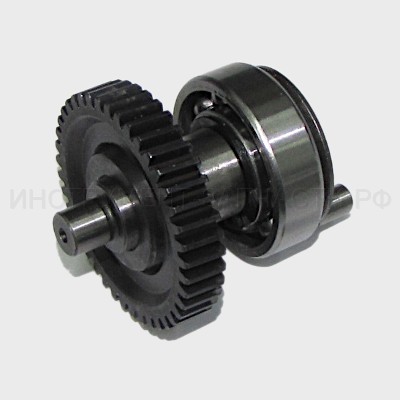

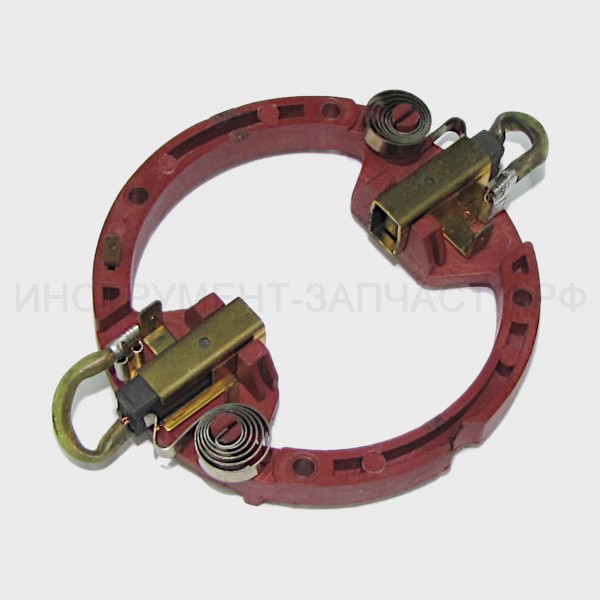

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-40/1100ЭВ-2 Схема актуальна для изделий, у которых серийный номер начинается с 305. Рис. 1 Перфоратор П-40/1100ЭВ-2 (305.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 305.03.00.01.00 Колпачок пылезащитный В наличии: 2 1 230 ₽ 2 2 305.03.00.02.00 Втулка нажимная В наличии: 2 1 390 ₽ 3 3 305.03.00.03.00 Кольцо стопорное Ø26 Нет в наличии 1 30 ₽ 4 4 305.03.00.04.00 Шайба Нет в наличии 1 100 ₽ 5 5 305.03.00.05.00 Кольцо резиновое Нет в наличии 1 160 ₽ 6 6 305.03.00.06.00 Втулка В наличии: 1 1 820 ₽ 7 7 305.03.00.07.00 Сухарь В наличии: 2 2 520 ₽ 8 8 305.03.00.08.00 Основание пружины В наличии: 1 1 290 ₽ 9 9 305.03.00.09.00 Пружина Нет в наличии 1 100 ₽ 10 10 00.02.99.02.25 Кольцо пружинное Ø28 В наличии: 1 1 70 ₽ 11 11 305.03.00.10.00 Втулка фиксирующая Нет в наличии 1 480 ₽ 12 12 00.02.04.04.10 Винт М4х10 П-45МЭ Винт M4х16 Нет в наличии 2 40 ₽ 13 13 305.05.00.01.00 Кожух передний Нет в наличии 1 330 ₽ 14 14 305.05.00.02.00 Кожух Нет в наличии 1 640 ₽ 305.03.01.00.00 Переключатель режимов в сборе Нет в наличии 1 1,830 ₽ 305.03.01.10.00 Поводок переключатель с кольцом в сборе П-40/1100ЭВ2 Поводок переключатель с кольцом в сборе Поз. 15,16 Нет в наличии 1 410 ₽ 15 15 305.03.01.01.00 Кольцо резиновое Ø13,94хØ2,62 Нет данных о товаре 1 16 16 305.03.01.02.00 Поводок переключатель Нет в наличии 1 180 ₽ 305.03.01.20.00 Ручка переключателя в сборе П-40/1100ЭВ2 Ручка переключателя в сборе Поз. 17,18,19 Нет в наличии 1 190 ₽ 17 17 305.03.01.03.00 Полоса пружинная Нет в наличии 1 30 ₽ 18 18 305.03.01.04.00 Штифт Нет в наличии 1 20 ₽ 19 19 305.03.01.05.00 Ручка переключателя Нет в наличии 1 140 ₽ 20 20 00.02.03.01.04 Винт 4х16 Винт 4.2х16 В наличии: 14 14 30 ₽ 305.03.01.30.00 Корпус передний в сборе П-40/1100ЭВ2 Корпус передний в сборе Поз. 21-27 Нет в наличии 1 2,770 ₽ 21 21 00.02.99.01.15 Кольцо пружинное Ø42 Нет в наличии 1 40 ₽ 22 22 305.03.00.11.00 Кольцо войлочное Ø30хØ42х3 Нет в наличии 1 40 ₽ 23 23 305.03.00.12.00 Манжета Ø30хØ42х8 Нет данных о товаре 1 24 24 00.02.04.04.14 Винт М6х25 Винт M6х25 В наличии: 2 4 60 ₽ 25 25 305.03.00.13.00 Шайба плоская Ø6хØ10,5 Нет данных о товаре 4 26 26 305.03.00.14.00 Корпус передний Нет в наличии 1 1,010 ₽ 27 27 305.03.00.15.00 Кольцо резиновое Ø54,5хØ2 Нет в наличии 1 340 ₽ 28 28 305.03.00.16.00 Букса Нет в наличии 1 5,110 ₽ 30 30 305.03.00.17.00 Проммасса в сборе Нет в наличии 1 1,740 ₽ 31 31 305.03.00.18.00 Кольцо В наличии: 1 1 380 ₽ 32 32 305.03.00.19.00 Амортизатор В наличии: 1 1 1,250 ₽ 33 33 305.03.00.20.00 Кольцо ограничительное В наличии: 1 1 380 ₽ 34 34 00.02.10.11.00 Шарик стальной Ø8 В наличии: 2 8 70 ₽ 35 35 305.03.00.21.00 Кольцо опорное В наличии: 1 1 570 ₽ 36 36 305.03.00.22.00 Пружина В наличии: 1 1 1,010 ₽ 37 37 00.01.01.01.80 Подшипник шариковый П-32/1000Э Подшипник шариковый 6907RS (35х55х10) В наличии: 1 1 470 ₽ 38 38 305.03.00.23.00 Ствол В наличии: 1 1 5,850 ₽ 39 39 305.03.00.24.00 Шайба храповика Нет в наличии 1 70 ₽ 40 40 305.03.00.50.00 Пружина храповика П-40/1100ЭВ-2 Пружина храповика Нет в наличии 1 140 ₽ 41 41 305.03.00.25.00 Храповик В наличии: 1 1 150 ₽ 42 42 305.03.00.26.00 Пружина Нет в наличии 1 50 ₽ 43 43 305.03.00.27.00 Полумуфта В наличии: 1 1 2,270 ₽ 44 44 305.03.00.28.00 Кольцо пружинное Ø32 Нет в наличии 1 50 ₽ 45 45 305.03.00.29.00 Колесо зубчатое Нет в наличии 1 3,900 ₽ 46 46 305.03.00.30.00 Боёк В наличии: 1 1 690 ₽ 305.03.01.40.00 Поршень с шатуном и кольцами в сборе П-40/1100ЭВ2 Поршень с шатуном и кольцами в сборе Поз. 47-51 Нет в наличии 1 1,390 ₽ 47 47 305.03.00.31.00 Кольцо резиновое Ø21хØ3,5 Нет в наличии 2 380 ₽ 48 48 305.03.00.32.00 Поршень Ø27,5х26 Нет в наличии 1 770 ₽ 49 49 305.03.00.33.00 Палец Нет в наличии 1 70 ₽ 50 50 305.03.00.34.00 Кольцо резиновое Ø22хØ2 Нет в наличии 1 290 ₽ 51 51 305.03.00.35.00 Шатун Нет в наличии 1 640 ₽ 305.03.01.50.00 Корпус редуктора в сборе П-40/1100ЭВ2 Корпус редуктора в сборе Поз. 52-71 Нет в наличии 1 9,010 ₽ 52 52 305.03.00.36.00 Подшипник скольжения Ø32хØ37х12 Нет данных о товаре 1 53 53 305.03.00.37.00 Корпус редуктора Нет в наличии 1 3,660 ₽ 54 54 00.02.03.02.67 Винт 5,5х25 Нет данных о товаре 8 55 55 305.03.00.38.00 Пробка маслозакладная Пробка маслозаливная Нет в наличии 1 430 ₽ 56 56 305.03.00.39.00 Кольцо резиновое Ø25,12хØ1,78 Нет в наличии 1 230 ₽ 305.03.02.00.00 Блок шестерен в сборе П-40/1100ЭВ-2 Блок шестерен в сборе Поз. 57+58+59+60 Нет в наличии 1 2,090 ₽ 57 57 305.03.00.40.00 Вал-шестерня Нет данных о товаре 1 58 58 00.01.01.01.86 Подшипник шариковый 6904 (20х37х9) Нет данных о товаре 1 59 59 305.03.00.41.00 Колесо зубчатое Нет данных о товаре 1 60 60 305.03.00.42.00 Кольцо резиновое Ø6хØ1 Нет данных о товаре 2 61 61 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608 VV (8х22х7) Нет в наличии 1 220 ₽ 61 61 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 75 1 70 ₽ 305.03.03.00.00 Кривошип в сборе П-40/1100ЭВ-2 Кривошип в сборе Поз. 62+63+64+65 В наличии: 1 1 1,290 ₽ 62 62 305.03.00.43.00 Кривошип Нет данных о товаре 1 63 63 00.01.01.01.71 Подшипник шариковый 6004RZ Подшипник шариковый 6004 (20х42х12) Нет в наличии 1 370 ₽ 64 64 00.02.99.02.13 Кольцо стопорное Кольцо пружинное Ø20 В наличии: 2 1 30 ₽ 65 65 305.03.00.44.00 Колесо зубчатое коленчатого вала Нет данных о товаре 1 66 66 305.03.00.45.00 Шайба Ø10,2хØ21х1 Нет в наличии 1 80 ₽ 67 67 00.01.02.01.09 Подшипник игольчатый НК101410 МП-100 Э Подшипник игольчатый HK101410 (10х14х10) В наличии: 16 1 260 ₽ 68 68 305.03.00.46.00 Кольцо уплотнительное Нет в наличии 1 1,220 ₽ 69 69 305.03.00.47.00 Крышка Щит промежуточный Нет в наличии 1 1,330 ₽ 70 70 00.01.01.01.24 Подшипник шариковый 6201ZZ Подшипник шариковый 6201 RS (12х32х10) Нет в наличии 1 370 ₽ 70 70 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 50 1 110 ₽ 71 71 305.03.00.48.00 Манжета Ø17хØ32х8 Нет данных о товаре 1 72 72 305.03.00.49.00 Диафрагма Нет в наличии 1 170 ₽ 73 73 00.02.03.01.64 Винт 4.8х58 Нет данных о товаре 2 74 74 00.02.02.02.13 Шайба 5-9,5-1/Б Шайба плоская Ø5 Нет в наличии 2 20 ₽ 305.05.01.10.00 Корпус двигателя со статором в сборе П-40/1100ЭВ2 Корпус двигателя со статором в сборе Поз. 75,80 Нет в наличии 1 4,850 ₽ 75 75 305.04.01.00.00 Статор Нет в наличии 1 4,690 ₽ 305.04.02.00.00 Якорь с вентилятором кольцом магнитным и подшипником в сборе Якорь с вентилятором, кольцом магнитным и подшипником в сборе Нет в наличии 1 7,380 ₽ 76 76 305.04.02.01.00 Якорь Нет данных о товаре 1 77 77 305.04.02.02.00 Кольцо магнитное Нет данных о товаре 1 78 78 00.01.01.01.19 Подшипник 608RS Р-82ТС Подшипник шариковый 608RS (8х22х7) В наличии: 18 1 220 ₽ 78 78 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 75 1 70 ₽ 79 79 305.04.02.03.00 Втулка резиновая Нет в наличии 1 280 ₽ 80 80 305.05.00.03.00 Корпус двигателя Нет в наличии 1 1,730 ₽ 305.04.03.10.00 Узел щеточный в сборе П-40/1100ЭВ2 Узел щеточный в сборе Поз. 81-83 В наличии: 1 1 2,490 ₽ 81 81 303.04.03.01.00 Щетка электрическая Нет данных о товаре 2 82 82 303.04.03.00.00 Корпус щеткодержателя в сборе Нет данных о товаре 1 83 83 303.04.03.02.00 Пружина спиральная Нет данных о товаре 2 84 84 00.02.03.01.42 Винт 3,5х16 Винт 3.5х16 Нет в наличии 4 20 ₽ 85 85 305.05.00.04.00 Крышка Нет в наличии 1 500 ₽ 86 86 305.04.00.01.00 Блок электронный В наличии: 1 1 4,330 ₽ 305.05.01.20.00 Крышка задняя в сборе П-40/1100ЭВ2 Крышка задняя в сборе Поз. 87-93 Нет в наличии 1 1,500 ₽ 87 87 305.04.00.02.00 Индикатор Нет в наличии 1 60 ₽ 88 88 305.05.00.05.00 Шайба Ø5,5хØ14х1,6 Нет данных о товаре 2 89 89 305.05.00.06.00 Крышка задняя Нет в наличии 1 750 ₽ 90 90 305.05.00.07.00 Амортизатор В наличии: 1 2 60 ₽ 91 91 236.05.00.05.00 Пружина демпфера П-32/1000Э Пружина демпфера В наличии: 4 1 210 ₽ 92 92 305.05.00.08.00 Оболочка демпфера Нет в наличии 1 120 ₽ 93 93 305.05.00.09.00 Крышка задняя Нет в наличии 1 1,330 ₽ 94 94 303.04.00.03.00 Выключатель В наличии: 1 1 1,430 ₽ 95 95 305.05.00.10.00 Ручка накладка Нет в наличии 1 470 ₽ 96 96 236.04.00.08.00 Планка крепления шнура Нет данных о товаре 1 97 97 303.04.00.04.00 Втулка защитная В наличии: 1 1 170 ₽ 98 98 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H07RN-F/2х1,0мм², L=4м В наличии: 2 1 1,200 ₽ 99 99 00.02.04.04.01 Винт М6х20 кожуха Винт M6х20 Нет в наличии 2 30 ₽ 305.05.01.30.00 Втулка с пробкой в сборе Поз. 100,101 Нет данных о товаре 2 100 100 303.05.00.11.00 Втулка Нет данных о товаре 2 101 101 303.05.00.10.00 Пробка Нет данных о товаре 2 305.02.01.00.00 Ручка боковая в сборе Нет в наличии 1 1,650 ₽ 102 102 305.02.01.01.00 Хомут Нет данных о товаре 1 103 103 236.02.01.02.00 Штифт Ø5х23 Нет данных о товаре 1 104 104 236.02.01.03.00 Болт специальный Нет данных о товаре 1 105 105 305.02.01.02.00 Корпус рукоятки Нет данных о товаре 1 106 106 236.02.01.06.00 Винт барашковый Нет данных о товаре 1 107 107 305.02.01.03.00 Ограничитель глубины Нет данных о товаре 1 108 108 00.02.01.01.06 Гайка 6-гранная Гайка M6 В наличии: 7 1 30 ₽ 109 109 236.02.01.07.00 Ручка Нет данных о товаре 1 110 110 236.02.01.08.00 Крышка ручки Нет данных о товаре 1 Кол-во: В корзину
