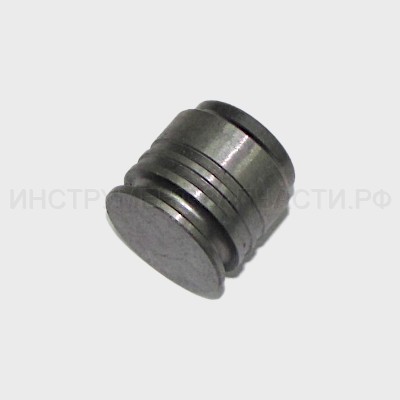

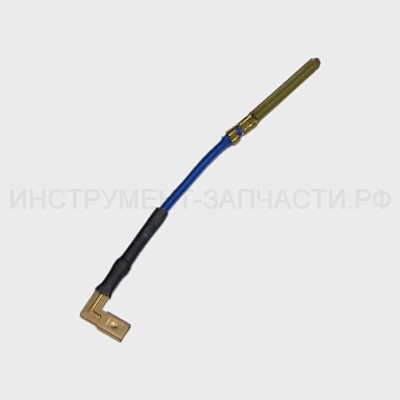

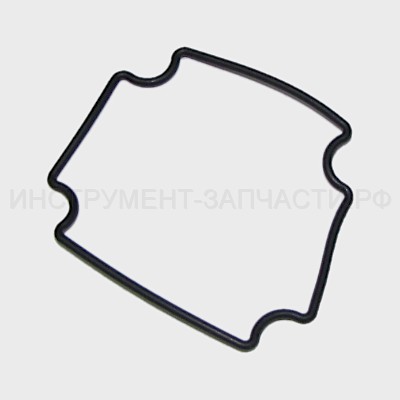

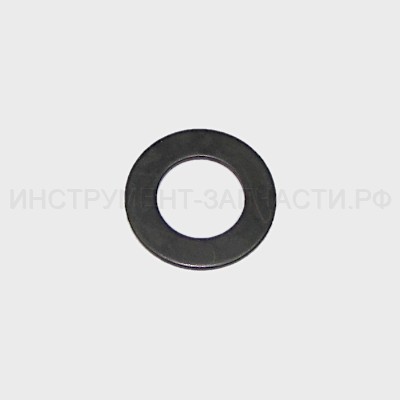

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-40/1100ЭВ Схема актуальна для изделий, у которых серийный номер начинается с 519. Рис. 1 Перфоратор П-40/1100ЭВ (519.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 326.03.00.01.00 Колпачок пылезащитный В наличии: 2 1 160 ₽ 2 2 326.03.00.02.00 Кольцо стопорное Ø27х2 Кольцо стопорное Ø27х2 В наличии: 1 2 40 ₽ 3 3 326.03.00.03.00 Шайба Ø28х40х3 Шайба Ø28х40х3 В наличии: 2 1 50 ₽ 4 4 326.03.00.04.00 Чехол ствола П-40/1100ЭВ (519) Чехол ствола В наличии: 2 1 210 ₽ 5 5 326.03.00.05.00 Кольцо Ø28х46х10 (пласт.) Кольцо Ø28х46х10(пласт.) В наличии: 1 1 50 ₽ 6 6 326.03.00.06.00 Втулка М-12/1250ЭВ (520) Втулка Ø46х27х20 (металл) В наличии: 1 1 130 ₽ 7 7 519.03.00.01.00 Втулка опорная П-40/1100ЭВ (519) Втулка опорная В наличии: 2 1 150 ₽ 8 8 326.03.00.08.00 Держатель М-12/1250ЭВ (520) Держатель В наличии: 2 2 220 ₽ 9 9 326.03.00.09.00 Кольцо опорное пружины М-12/1250ЭВ (520) Кольцо опорное пружины Ø53х30х8 В наличии: 8 1 100 ₽ 10 10 326.03.00.10.00 Пружина М-12/1250ЭВ (520) Пружина Ø52х50х2.4 В наличии: 2 1 40 ₽ 11 11 519.03.00.02.00 Седло пружины П-40/1100ЭВ (519) Седло пружины В наличии: 2 1 90 ₽ 12 12 00.02.04.04.06 Винт М5х12-S4 МП-100 Э Винт М5х12-S4 В наличии: 13 4 20 ₽ 13 13 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба гроверная Ø5 Ø5 В наличии: 1 10 20 ₽ 14 14 519.03.01.00.00 Крышка передняя в сборе П-40/1100ЭВ (519) Крышка передняя в сборе Поз.14-1…14-3 В наличии: 1 1 2,310 ₽ 14-1 14-1 519.03.01.01.00 Крышка передняя Нет данных о товаре 1 14-2 14-2 519.03.01.02.00 Манжета П-40/1100ЭВ (519) Манжета В наличии: 5 1 660 ₽ 14-3 14-3 00.11.61.80.60 Подшипник шариковый 61806 61806 (30х42х7) Нет в наличии 1 430 ₽ 15 15 519.03.00.03.00 Прокладка П-40/1100ЭВ (519) Прокладка В наличии: 2 1 30 ₽ 16 16 519.03.02.00.00 Ствол в сборе Поз.16-1 по 16-15 В наличии: 3 1 2,660 ₽ 16-1 16-1 519.03.02.01.00 Букса П-40/1100ЭВ (519) Букса В наличии: 1 1 800 ₽ 16-2 16-2 519.03.02.02.00 Кольцо резиновое П-40/1100ЭВ (519) Кольцо резиновое В наличии: 10 1 280 ₽ 16-3 16-3 519.03.02.02.01 Кольцо П-40/1100ЭВ (519) Кольцо В наличии: 5 1 100 ₽ 16-4 16-4 519.03.03.01.00 Проммасса П-40/1100ЭВ (519) Проммасса В наличии: 1 1 480 ₽ 16-5 16-5 519.03.02.06.00 Манжета П-40/1100ЭВ (519) Манжета В наличии: 4 1 260 ₽ 16-6 16-6 519.03.02.04.00 Кольцо с фаской внутренней П-40/1100ЭВ (519) Шайба В наличии: 2 1 70 ₽ 16-7 16-7 519.03.02.05.00 Кольцо резиновое П-40/1100ЭВ (519) Кольцо резиновое В наличии: 2 1 310 ₽ 16-8 16-8 519.03.00.10.01 Шайба 2 Кольцо резиновое 2 В наличии: 2 1 40 ₽ 16-9 16-9 519.03.02.07.00 Ствол П-40/1100ЭВ (519) Ствол В наличии: 1 1 720 ₽ 16-10 16-10 00.02.10.10.00 Шарик 7 мм Шарик Ø7.14 В наличии: 64 8 20 ₽ 16-11 16-11 519.03.02.08.00 Обойма П-40/1100ЭВ (519) Обойма В наличии: 2 1 130 ₽ 16-12 16-12 519.03.00.04.00 Пружина П-40/1100ЭВ (519) Пружина В наличии: 1 1 120 ₽ 16-13 16-13 519.03.00.05.00 Шайба П-40/1100ЭВ (519) Шайба В наличии: 2 1 90 ₽ 16-14 16-14 519.03.00.06.00 Кольцо пружинное П-40/1100ЭВ (519) Кольцо пружинное В наличии: 5 1 20 ₽ 16-15 16-15 00.11.61.90.70 Подшипник шариковый (35х55х10) Подшипник шариковый 61907 (35х55х10) Нет в наличии 1 490 ₽ 16-16 16-16 519.03.00.06.01 Кольцо пружинное П-40/1100ЭВ (519) Кольцо пружинное В наличии: 5 1 30 ₽ 17 17 519.03.00.08.00 Шайба шлицевая П-40/1100ЭВ (519) Шайба шлицевая В наличии: 2 1 60 ₽ 18 18 519.03.00.09.00 Кольцо 1 Нет в наличии 1 120 ₽ 19 19 519.03.00.10.00 Кольцо 2 В наличии: 1 1 30 ₽ 20 20 519.03.00.11.00 Пружина П-40/1100ЭВ (519) Пружина В наличии: 2 1 120 ₽ 21 21 519.03.00.12.00 Крышка сцепления П-40/1100ЭВ (519) Крышка сцепления В наличии: 3 1 330 ₽ 22 22 519.03.00.13.00 Пружина сцепления П-40/1100ЭВ (519) Пружина сцепления В наличии: 5 1 110 ₽ 23 23 519.03.00.14.00 Муфта сцепления П-40/1100ЭВ (519) Муфта сцепления В наличии: 1 1 510 ₽ 24 24 519.03.00.15.00 Колесо зубчатое П-40/1100ЭВ (519) Колесо зубчатое В наличии: 1 1 390 ₽ 25 25 519.03.02.03.00 Ударник в сборе П-40/1100ЭВ (519) Ударник в сборе Поз. 25-1 по 25-2 В наличии: 2 1 300 ₽ 25-1 25-1 519.03.02.03.01 Ударник П-40/1100ЭВ (519) Ударник В наличии: 1 1 220 ₽ 25-2 25-2 519.03.03.02.00 Кольцо резиновое П-40/1100ЭВ Кольцо резиновое В наличии: 9 1 110 ₽ 26 26 519.03.04.00.00 Поршень в сборе П-40/1100ЭВ Поршень в сборе В наличии: 7 1 890 ₽ 26-1 26-1 519.03.04.01.00 Поршень П-40/1100ЭВ (519) Поршень В наличии: 5 1 410 ₽ 26-2 26-2 519.03.04.02.00 Палец П-40/1100ЭВ (519) Палец В наличии: 2 1 70 ₽ 26-3 26-3 734.03.03.02.00 Кольцо уплотнительное П-35/1200ЭВ (734), П-38/1200ЭВ (735) Кольцо уплотнительное В наличии: 8 1 80 ₽ 26-4 26-4 519.03.04.04.00 Кольцо резиновое В наличии: 2 1 80 ₽ 26-5 26-5 519.03.04.05.00 Шатун П-40/1100ЭВ (519) Шатун В наличии: 19 1 320 ₽ 27 27 519.03.05.00.00 Корпус редуктора в сборе П-40/1100ЭВ (519) Корпус редуктора в сборе Поз. 27-1 по 27-3 В наличии: 1 1 3,480 ₽ 27-1 27-1 519.03.05.01.00 Втулка П-40/1100ЭВ (519) Втулка В наличии: 2 1 120 ₽ 27-2 27-2 519.03.05.02.00 Корпус редуктора П-40/1100ЭВ (519) Корпус редуктора В наличии: 1 1 2,170 ₽ 27-3 27-3 519.03.06.00.00 Колесо коническое в сборе П-40/1100ЭВ (519) Колесо коническое в сборе Поз. 27-3.1 В наличии: 1 1 650 ₽ 27-3.1 27-3.1 00.01.01.01.98 Подшипник шариковый 1000904 Подшипник шариковый 61904 (20х37х9) В наличии: 2 1 280 ₽ 27-3.2 27-3.2 519.03.06.01.00 Колесо коническое П-40/1100ЭВ (519) Колесо коническое В наличии: 1 1 250 ₽ 27-3.3 27-3.3 519.03.06.02.00 Кольцо уплотнительное П-40/1100ЭВ (519) Кольцо уплотнительное В наличии: 2 1 40 ₽ 27-3.4 27-3.4 519.03.06.03.00 Колесо зубчатое П-40/1100ЭВ (519) Колесо зубчатое В наличии: 1 1 460 ₽ 27-4 27-4 519.03.04.04.01 Кольцо резиновое В наличии: 5 1 40 ₽ 27-5 27-5 519.03.07.00.00 Кривошип в сборе П-40/1100ЭВ (519) Кривошип в сборе В наличии: 1 1 660 ₽ 27-5.1 27-5.1 519.03.07.01.00 Кривошип П-40/1100ЭВ (519) Кривошип В наличии: 1 1 780 ₽ 27-5.2 27-5.2 00.01.01.01.71 Подшипник шариковый 6004RZ Подшипник шариковый 6004 6004 (20х42х12) Нет в наличии 1 370 ₽ 27-5.3 27-5.3 00.02.99.02.15 Кольцо пружинное Ø19 Кольцо пружинное Ø19 В наличии: 2 1 40 ₽ 27-5.4 27-5.4 519.03.07.02.00 Колесо зубчатое П-40/1100ЭВ (519) Колесо зубчатое В наличии: 1 1 400 ₽ 28 28 100.03.00.11.00 Кольцо резиновое П-22/620ЭР Кольцо резиновое 14х3 В наличии: 15 1 70 ₽ 29 29 519.03.08.01.00 Рычаг переключателя П-40/1100ЭВ Рычаг переключателя В наличии: 5 1 70 ₽ 30 30 00.02.99.01.20 Кольцо пружинное Ø20 В наличии: 2 1 30 ₽ 31 31 519.03.08.02.00 Ручка переключателя П-40/1100ЭВ Ручка переключателя В наличии: 2 1 130 ₽ 32 32 00.02.03.01.11 Винт ST3.9х16 Винт саморез ST3.9х16 В наличии: 5 14 10 ₽ 33 33 519.03.08.07.00 Пробка для смазки Нет в наличии 1 170 ₽ 33-1 33-1 519.03.00.30.00 Кольцо резиновое В наличии: 2 1 80 ₽ 33-2 33-2 519.03.00.31.00 Пробка В наличии: 2 1 100 ₽ 33-3 33-3 00.02.02.02.02 Шайба 4х8х0,5 Шайба Ø4 В наличии: 5 4 20 ₽ 33-4 33-4 00.02.04.33.03 Винт M4х14 Нет данных о товаре 4 34 34 519.03.09.00.00 Крышка нижняя в сборе П-40/1100ЭВ (519) Крышка нижняя в сборе В наличии: 1 1 1,180 ₽ 34-1 34-1 00.01.01.01.05 Подшипник шариковый 608Z Подшипник шариковый 608.Z (8х22х7) Нет в наличии 1 220 ₽ 34-1 34-1 608-2Z Подшипник (SKF) 8х22х7 Подшипник шариковый 608-2Z 608-2Z (8х22х7) SKF (Италия) Нет в наличии 1 380 ₽ 34-1 34-1 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 34-1 34-1 608-2ZZ Подшипник 180608/608-2ZZ Подшипник шариковый 608-2ZZ 608-2ZZ (8х22х7) В наличии: 168 1 80 ₽ 34-1 34-1 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 34-2 34-2 00.01.02.01.04 Подшипник роликовый НК1010SZ Подшипник роликовый HK1010 HK1010 (10х14х10) В наличии: 5 1 200 ₽ 34-3 34-3 519.03.09.01.00 Крышка нижняя Нет данных о товаре 1 34-4 34-4 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Подшипник шариковый 6201.Z 6201.Z (12х32х10) В наличии: 3 1 370 ₽ 34-4 34-4 6201-2Z Подшипник (SKF) 12х32х10 Подшипник шариковый 6201-2Z 6201-2Z (12х32х10) SKF (Италия) Нет в наличии 1 320 ₽ 34-4 34-4 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 34-4 34-4 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 47 1 110 ₽ 35 35 519.03.09.02.00 Прокладка уплотнительная П-40/1100ЭВ (519) Прокладка уплотнительная В наличии: 2 1 150 ₽ 36 36 519.03.09.03.00 Шайба Нет данных о товаре 1 38 38 519.04.02.01.00 Якорь П-40/1100ЭВ Якорь Ø40х50мм В наличии: 1 1 2,730 ₽ 39 39 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 39 39 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 39 39 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 39 39 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 31 1 60 ₽ 40 40 734.04.02.03.01 Втулка демпфирующая 28мм В наличии: 1 1 30 ₽ 41 41 519.05.00.01.00 Диафрагма П-40/1100ЭВ (519) Диафрагма В наличии: 1 1 70 ₽ 42 42 00.02.03.01.96 Винт саморез ST3.9х16 Нет данных о товаре 4 43 43 519.04.01.00.00 Статор П-40/1100ЭВ Статор Ø65х50мм В наличии: 1 1 2,040 ₽ 44 44 519.05.00.02.00 Корпус двигателя П-40/1100ЭВ Корпус двигателя В наличии: 1 1 490 ₽ 45 45 00.02.02.02.20 Шайба 5х10,5х0,5/А Шайба плоская Ø5 В наличии: 7 4 20 ₽ 46 46 00.02.04.01.57 Винт статора П-32/950ЭВ Винт статора M5х60 5х60 Нет в наличии 4 40 ₽ 47 47 531.08.04.00.00 Электронный блок управления П-40/1100ЭВ (519) Электронный блок управления В наличии: 1 1 1,650 ₽ 47-1 47-1 519.08.02.01.00 Контроллер П-40/1100ЭВ (519) Контроллер В наличии: 1 1 1,370 ₽ 47-2 47-2 531.08.00.00.04 Трубка термоусадочная Нет данных о товаре 2 47-3 47-3 519.08.02.02.00 Конденсатор В наличии: 2 1 70 ₽ 47-4 47-4 519.08.02.03.00 Провод монтажный Нет данных о товаре 2 47-5 47-5 519.08.02.04.00 Индуктор Нет данных о товаре 1 48 48 519.08.02.03.01 Провод монтажный с клеммой В наличии: 2 2 40 ₽ 49 49 519.04.03.01.00 Обойма щеткодержателя М-12/1250ЭВ (520) Обойма щеткодержателя В наличии: 2 2 100 ₽ 50 50 439.04.03.02.00 Щетка электрическая П-32/950ЭВ Щетка электрическая 6.5х11х20 В наличии: 4 2 90 ₽ 51 51 439.04.03.03.00 Пружина щёткодержателя П-32/950ЭР Пружина щеткодержателя Нет в наличии 2 30 ₽ 52 52 00.02.03.01.97 Винт саморез ST3.9х12 Нет данных о товаре 4 53 53 519.05.00.03.00 Крышка корпуса двигателя П-40/1100ЭВ (519) Крышка корпуса двигателя В наличии: 1 1 170 ₽ 54 54 328.05.00.07.00 Оболочка демпфера П-28/800ЭВ Оболочка демпфера В наличии: 1 1 60 ₽ 55 55 439.03.02.14.00 Пружина цилиндрическая П-32/950ЭВ Пружина цилиндрическая Ø19х2х24 В наличии: 1 2 30 ₽ 56 56 439.05.00.06.00 Шайба П-32/950ЭВ Шайба Ø20х14х0.5 В наличии: 2 2 40 ₽ 57 57 441.05.00.10.00 Вставка демпфера М-20/1500ЭВ Вставка демпфера В наличии: 2 1 60 ₽ 58 58 439.05.00.09.00 Шайба П-32/950ЭВ Шайба Ø15х6х1.75 В наличии: 2 2 30 ₽ 59 59 00.02.04.01.14 Винт М5х12 Винт М5х12 В наличии: 2 2 20 ₽ 60 60 519.05.00.04.00 Ручка задняя в сборе П-40/1100ЭВ (519) Ручка задняя в сборе В наличии: 1 1 комп 460 ₽ 61 61 00.02.03.01.62 Винт П-32/950ЭВ Винт саморез ST5х18 Нет в наличии 1 20 ₽ 62 62 00.10.01.04.34 Выключатель FA2-10/2W-10(10)A 250VAC-5E4 В наличии: 2 1 320 ₽ 63 63 68.04.00.04.00 Планка фиксации шнура П-26/800ЭР Планка фиксации шнура Нет в наличии 1 20 ₽ 64 64 519.10.02.02.01 Шнур питания с вилкой HO7RN-F 2х1мм² , L=4м В наличии: 1 1 1,050 ₽ 65 65 68.04.00.06.00 Трубка защитная шнура П-26/800ЭР Трубка защитная шнура В наличии: 6 1 50 ₽ 66 66 68.02.01.00.00 Ручка боковая в сборе П-26/800 ЭР Ручка боковая в сборе Ø43-46.2 В наличии: 14 1 300 ₽ 66-1 66-1 519.02.01.01.00 Винт специальный М8 Нет данных о товаре 1 66-2 66-2 519.02.01.02.00 Хомут Нет данных о товаре 1 66-3 66-3 519.02.01.03.00 Прижим Нет данных о товаре 1 66-4 66-4 519.02.01.04.00 Держатель Нет данных о товаре 1 66-5 66-5 00.02.01.01.06 Гайка 6-гранная Гайка М6 В наличии: 7 1 30 ₽ 66-6 66-6 326.05.02.04.00 Винт барашковый М6х15 Нет данных о товаре 1 66-7 66-7 326.05.02.05.00 Ручка Нет данных о товаре 1 66-8 66-8 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8х1 М8х1 В наличии: 1 1 30 ₽ 67 67 520.05.05.04.00 Шайба Ø27.6 Нет данных о товаре 1 68 68 439.05.02.01.00 Штифт П-32/950ЭВ Штифт В наличии: 2 4 60 ₽ Кол-во: В корзину
