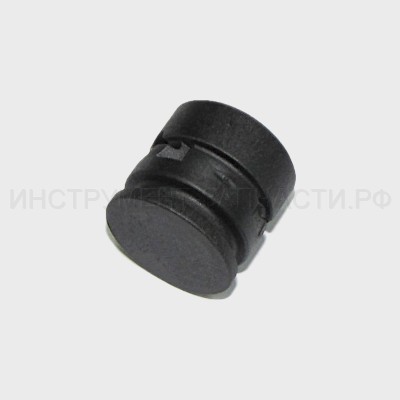

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-40/1100Э Схема актуальна для изделий, у которых серийный номер начинается с 106. Инструмент снят с производства Рис. 1 Перфоратор П-40/1100Э (106.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 2072616 Колпачок пылезащитный КОЛПАЧОК ПЫЛЕЗАЩИТНЫЙ Нет в наличии 1 80 ₽ 2 2 2135083 Кожух КОЖУХ В наличии: 1 1 260 ₽ 3 3 2064282 Кольцо стопорное (А) КОЛЬЦО СТОПОРНОЕ (A) Ø26х2,3 В наличии: 2 1 30 ₽ 4 4 2053509 Шайба (С) ШАЙБА (С) Ø37х27х3 В наличии: 2 1 100 ₽ 5 5 2070541 Демпфер (С) ДЕМПФЕР (С) (втулка резиновая) Ø37х27х13 В наличии: 1 1 170 ₽ 6 6 2240026 Корпус фиксатора КОРПУС ФИКСАТОРА Нет в наличии 1 540 ₽ 7 7 2032520 Фиксатор ФИКСАТОР Нет в наличии 2 470 ₽ 8 8 2065047 Основание пружины ОСНОВАНИЕ ПРУЖИНЫ Нет в наличии 1 110 ₽ 9 9 2411115 Пружина цилиндрическая ПРУЖИНА ЦИЛИНДРИЧЕСКАЯ В наличии: 1 1 60 ₽ 11 11 2110064 Переключатель ПЕРЕКЛЮЧАТЕЛЬ В наличии: 1 1 170 ₽ 12 12 2141511 Крышка корпуса КРЫШКА КОРПУСА В наличии: 2 1 170 ₽ 15 15 2054234 Уплотнение войлочное УПЛОТНЕНИЕ ВОЙЛОЧНОЕ Нет в наличии 1 80 ₽ 15 15* 13813.5215 Уплотнение войлочное Замена(аналог) или составная часть для замены поз.15 Нет в наличии 1 70 ₽ 16 16 2413036 Манжета (D30*42*8, FKM) МАНЖЕТА (Ø30*42*8, FKM) Нет в наличии 1 260 ₽ 18 18 2042015 Корпус КОРПУС В наличии: 1 1 440 ₽ 19 19 2412429 Кольцо (D) D2*52 КОЛЬЦО (D) Ø2X52 Нет в наличии 1 30 ₽ 20 20 2030209 Букса БУКСА Нет в наличии 1 2,620 ₽ 22 22 2412445 Кольцо (В) O-RING(B) Ø15х3 В наличии: 18 1 30 ₽ 24 24 2416025 Шарик D8 ШАРИК Ø8 Ø8 В наличии: 19 8 30 ₽ 25 25 2038193 Обойма ОБОЙМА В наличии: 1 1 420 ₽ 26 26 2411117 Пружина ПРУЖИНА В наличии: 2 1 290 ₽ 27 27 2036527 Шайба демпферная (А) ШАЙБА ДЕМПФЕРНАЯ (A) В наличии: 1 1 290 ₽ 28 28 2070540 Демпфер (В) ДЕМПФЕР (B) Нет в наличии 1 60 ₽ 28 28* 13813.5228 Демфер Замена(аналог) или составная часть для замены поз.28 В наличии: 6 1 110 ₽ 29 29 2036526 Шайба демпферная (В) ШАЙБА ДЕМПФЕРНАЯ (В) В наличии: 1 1 330 ₽ 29 29* 305.03.00.18.00 Кольцо Замена(аналог) или составная часть для замены поз.29 В наличии: 1 1 320 ₽ 30 30 2417950 Подшипник 6907С3 ПОДШИПНИК 6907C3 6907C3 Нет в наличии 1 800 ₽ 31 31 2130411 Рычаг переключения РЫЧАГ ПЕРКЛЮЧЕНИЯ В наличии: 1 1 60 ₽ 32 32 2031014 Ствол СТВОЛ В наличии: 1 1 5,000 ₽ 33 33 2060723 Шайба (А) ШАЙБА (A) В наличии: 2 1 60 ₽ 34 34 2411895 Пружина ПРУЖИНА В наличии: 2 1 60 ₽ 35 35 2411116 Пружина ПРУЖИНА В наличии: 2 1 60 ₽ 36 36 2110067 Основание муфты ОСНОВАНИЕ МУФТЫ Нет в наличии 1 90 ₽ 37 37 2200303 Обойма ОБОЙМА Нет в наличии 1 450 ₽ 38 38 2064283 Кольцо стопорное (В) КОЛЬЦО СТОПОРНОЕ (В) В наличии: 4 1 30 ₽ 39 39 2024353 Венец ВЕНЕЦ Z=27 Нет в наличии 1 1,910 ₽ 40 40 2036017 БОЕК Нет данных о товаре 1 41 41 2412446 Кольцо КОЛЬЦО Нет в наличии 2 60 ₽ 42 42 2112707 Поршень ПОРШЕНЬ Ø28 Нет в наличии 1 210 ₽ 42 42* 2036023 Поршень ПОРШЕНЬ В наличии: 1 1 410 ₽ 43 43 2130410 Переключатель ПЕРЕКЛЮЧАТЕЛЬ В наличии: 1 1 60 ₽ 44 44 2033813 Палец ПАЛЕЦ В наличии: 7 1 60 ₽ 45 45 2412427 Кольцо (E) D2*22 КОЛЬЦО (Е) В наличии: 12 1 30 ₽ 47 47 2411896 Скоба СКОБА Нет в наличии 1 50 ₽ 48 48 2112708 Шатун ШАТУН Нет в наличии 1 170 ₽ 51 51 2141512 КРЫШКА РЕДУКТОРА Нет данных о товаре 1 52 52 2155052 Заглушка ЗАГЛУШКА В наличии: 4 1 90 ₽ 54 54 2021258 Шпиндель ШПИНДЕЛЬ В наличии: 1 1 1,360 ₽ 55 55 2417271 Подшипник 6004С3 ПОДШИПНИК 6004C3 6004C3 Нет в наличии 1 320 ₽ 57 57 2024351 Колесо зубчатое 1 КОЛЕСО ЗУБЧАТОЕ 1 Z=41 В наличии: 1 1 970 ₽ 58 58 2060724 Шайба (В) ШАЙБА (В) В наличии: 5 1 50 ₽ 60 60 2412444 Кольцо КОЛЬЦО Нет в наличии 1 20 ₽ 61 61 2024405 Вал ВАЛ Нет в наличии 1 660 ₽ 62 62 2417951 Подшипник (6904UUC3, CW) ПОДШИПНИК (6904UUC3,CW)* 6904UUC3 Нет в наличии 1 390 ₽ 63 63 2030343 Втулка ВТУЛКА В наличии: 2 1 560 ₽ 64 64 2024352 Колесо зубчатое 2 КОЛЕСО ЗУБЧАТОЕ 2 Z=61/7 В наличии: 1 1 1,210 ₽ 65 65 2412381 Кольцо КОЛЬЦО В наличии: 4 1 60 ₽ 66 66 2417156 Подшипник 608ZZC2 ПОДШИПНИК (608ZZC2) 608ZZ Нет в наличии 1 140 ₽ 66 66 608-2RS Подшипник 180608/608-2RS ПОДШИПНИК (608-2RS) 608-2RS В наличии: 40 1 70 ₽ 68 68 2417179 Подшипник 6201 ПОДШИПНИК (6201DD) 6201DD В наличии: 1 1 360 ₽ 68 68 6201-2RS Подшипник 180201/6201-2RS ПОДШИПНИК (6201-2RS) 6201-2RS В наличии: 42 1 110 ₽ 68 68* 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Замена(аналог) или составная часть для замены поз.68 В наличии: 3 1 310 ₽ 68 68* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.68 Нет в наличии 1 310 ₽ 68 68* 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Замена(аналог) или составная часть для замены поз.68 В наличии: 8 1 310 ₽ 68 68* 00.01.01.01.41 Подшипник шариковый 6201-2RZ Замена(аналог) или составная часть для замены поз.68 В наличии: 6 1 310 ₽ 68 68* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.68 В наличии: 5 1 340 ₽ 69 69 2413016 Манжета МАНЖЕТА Нет в наличии 1 230 ₽ 70 70 3002277 Якорь в сборе ЯКОРЬ В СБОРЕ Z=7 В наличии: 1 1 5,940 ₽ 71 71 2170209 Датчик ДАТЧИК Нет в наличии 1 240 ₽ 72 72 2072332 Втулка резиновая ВТУЛКА РЕЗИНОВАЯ В наличии: 7 1 50 ₽ 73 73 2130925 Корпус вентилятора КОРПУС ВЕНТИЛЯТОРА В наличии: 1 1 80 ₽ 75 75 3012908 Статор в сборе СТАТОР В СБОРЕ В наличии: 1 1 1,190 ₽ 77 77 2007120 Блок электронный БЛОК ЭЛЕКТРОННЫЙ В наличии: 1 1 3,100 ₽ 77 77* 13813.5277 Блок Электронный Замена(аналог) или составная часть для замены поз.77 Нет в наличии 1 2,000 ₽ 78 78 2141162 Корпус двигателя КОРПУС ДВИГАТЕЛЯ Нет в наличии 1 680 ₽ 79 79 3149153 Щеточный узел в сборе ЩЕТОЧНЫЙ УЗЕЛ В СБОРЕ В наличии: 1 1 340 ₽ 80 80 2011133 Щетка ЩЕТКА 7х11х25 В наличии: 1 1 140 ₽ 81 81 2011134 Щетка самоотключающаяся ЩЕТКА САМООТКЛЮЧАЮЩАЯСЯ 7х11х25 В наличии: 1 1 650 ₽ 82 82 2155051 Фланец ФЛАНЕЦ В наличии: 1 1 200 ₽ 83 83 2131727 Вставка рукоятки ВСТАВКА РУКОЯТКИ В наличии: 5 2 50 ₽ 84 84 2074135 Вставка рукоятки резиновая ВСТАВКА РУКОЯТКИ РЕЗИНОВАЯ В наличии: 1 1 50 ₽ 87 87 2131725 Рукоятка РУКОЯТКА Нет в наличии 1 340 ₽ 89 89 2411111 Пружина демпфера ПРУЖИНА ДЕМПФЕРА Нет в наличии 1 30 ₽ 90 90 2070533 Корпус демпфера (А) КОРПУС ДЕМПФЕРА В наличии: 1 1 140 ₽ 91 91 2070538 Сильфон СИЛЬФОН В наличии: 1 1 60 ₽ 92 92 2110068 Корпус демпфера КОРПУС ДЕМПФЕРА В наличии: 1 1 60 ₽ 93 93 2131724 Рукоятка РУКОЯТКА В наличии: 1 1 300 ₽ 94 94 2009731 Выключатель ВЫКЛЮЧАТЕЛЬ Defond CGR-2116 10(10)A 250V~5E4 В наличии: 1 1 760 ₽ 94 94* 3009737 ВЫКЛЮЧАТЕЛЬ Нет данных о товаре 1 95 95 2131726 Накладка НАКЛАДКА Нет в наличии 1 340 ₽ 97 97 2130504 ПЛАНКА ПРИЖИМНАЯ Нет данных о товаре 1 99 99 2070333 ТРУБКА ИЗОЛЯЦИОННАЯ Нет данных о товаре 1 100 100 3115673 ПРОВОД С ВИЛКОЙ H07RN-F/2Cх1.0мм², 4м Нет данных о товаре 1 101 101 2201310 Шайба ШАЙБА В наличии: 2 2 140 ₽ 103 103 2110065 Блок индикаторов БЛОК ИНДИКАТОРОВ В наличии: 2 1 60 ₽ 104 104 2038190 Хомут ХОМУТ Нет в наличии 1 210 ₽ 105 105 2110071 БОЛТ Нет данных о товаре 1 106 106 2110070 Винт специальный ВИНТ СПЕЦИАЛЬНЫЙ Нет в наличии 1 60 ₽ 108 108 2110069 Хомут ХОМУТ Нет в наличии 1 240 ₽ 109 109 2125029 Ручка РУЧКА Нет в наличии 1 500 ₽ 110 110 2035906 ОГРАНИЧИТЕЛЬ Нет данных о товаре 1 111 111 3111453 ПРОВОД МОНТАЖНЫЙ 240мм Нет данных о товаре 1 112 112 3111454 ПРОВОД МОНТАЖНЫЙ 300мм Нет данных о товаре 1 113 113 2070544 Кнопка переключателя КНОПКА ПЕРЕКЛЮЧАТЕЛЯ В наличии: 2 1 60 ₽ 114 114 3150103 Проммасса в сборе ПРОММАССА В СБОРЕ Нет в наличии 1 850 ₽ 21 21 2412903 КОЛЬЦО Нет данных о товаре 2 22 22 2412445 Кольцо (В) КОЛЬЦО В наличии: 18 2 30 ₽ 23 23 2038192 ПРОММАССА Нет данных о товаре 1 115 115 3250024 КРЫШКА РЕДУКТОРА В СБОРЕ Нет данных о товаре 1 49 49 2200828 ВТУЛКА Нет данных о товаре 1 50 50 2041314 КРЫШКА РЕДУКТОРА Нет данных о товаре 1 116 116 3250025 Промщит в сборе ПРОМЩИТ В СБОРЕ Нет в наличии 1 1,730 ₽ 59 59 2417313 ПОДШИПНИК HK1010B Нет данных о товаре 1 66 66 2417156 Подшипник 608ZZC2 ПОДШИПНИК 608ZZ Нет в наличии 1 140 ₽ 66 66 608-2RS Подшипник 180608/608-2RS ПОДШИПНИК 608-2RS В наличии: 40 1 70 ₽ 67 67 2043400 ПРОМЩИТ Нет данных о товаре 1 3050318 КОМПЛЕКТ КРЕПЕЖА Нет данных о товаре 13 13 2400816 ВИНТ M4*16 M4X16(внутр. шест.3мм) Нет данных о товаре 2 17 17 2400911 ВИНТ M5*25 M6X25(внутр. шест.5мм) Нет данных о товаре 4 46 46 2405125 ВИНТ М4х20 4X20 Нет данных о товаре 4 98 98 2405105 ВИНТ М4х20 4X20 Нет данных о товаре 2 53 53 2405248 ВИНТ М5х30 5X30 Нет данных о товаре 4 74 74 2405128 ВИНТ М5х60 5X60 Нет данных о товаре 2 76 76 2045130 ВИНТ М4х14 4X14 Нет данных о товаре 4 85 85 2405820 ВИНТ М5х50 M5X50 Нет данных о товаре 2 86 86 2407072 ШАЙБА Ø5 M5X15 Нет данных о товаре 2 88 88 2405167 ВИНТ М5х25 5X25 Нет данных о товаре 4 96 96 2405140 ВИНТ М4х20 4X20 Нет данных о товаре 1 102 102 2405818 ВИНТ М5х25 5X25 Нет данных о товаре 2 107 107 2400368 БОЛТ М8х95 M8X50 Нет данных о товаре 1 14 14 2412045 КОЛЬЦО СТОПОРНОЕ Ø42 А42 Нет данных о товаре 1 10 10 2412051 КОЛЬЦО СТОПОРНОЕ Ø28 В28 Нет данных о товаре 1 56 56 2412017 КОЛЬЦО СТОПОРНОЕ Ø20 Ø20 Нет данных о товаре 1 Кол-во: В корзину
