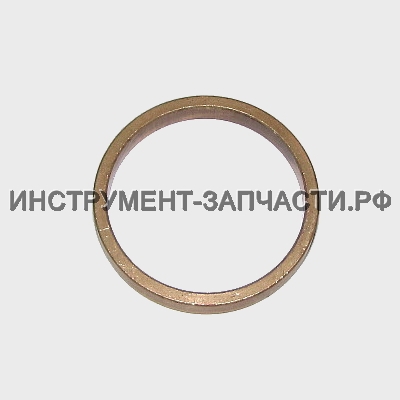

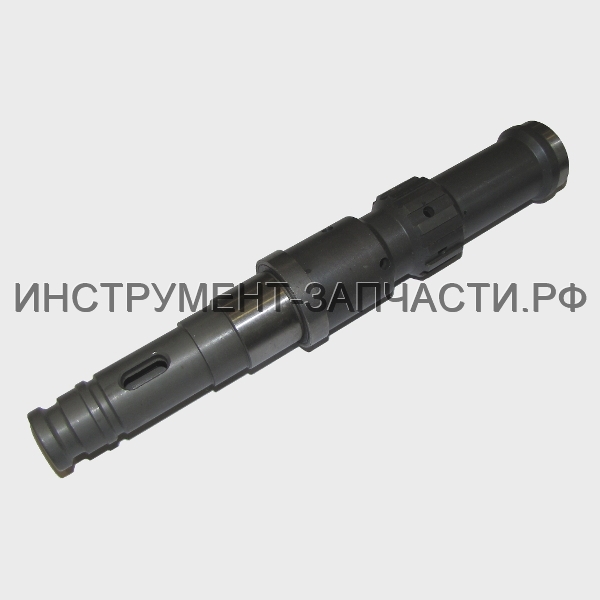

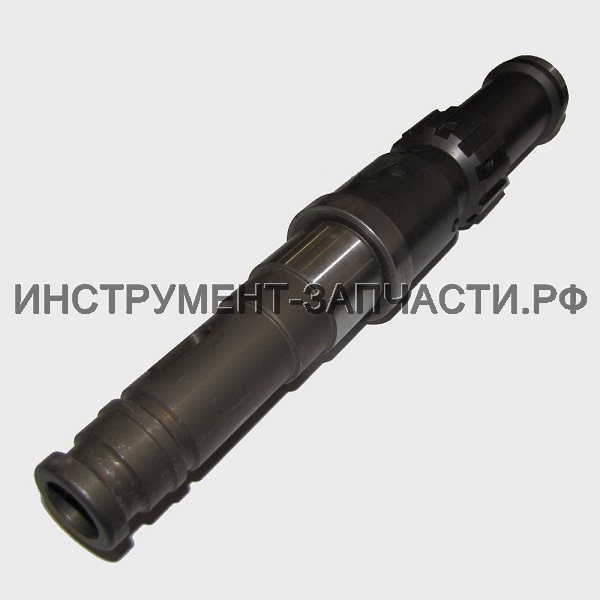

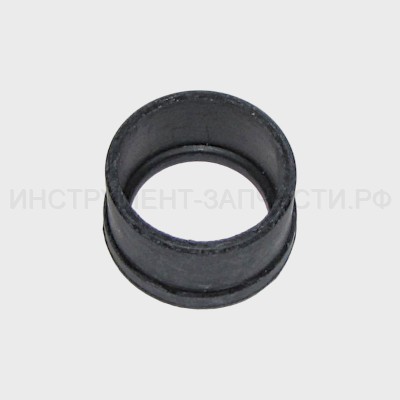

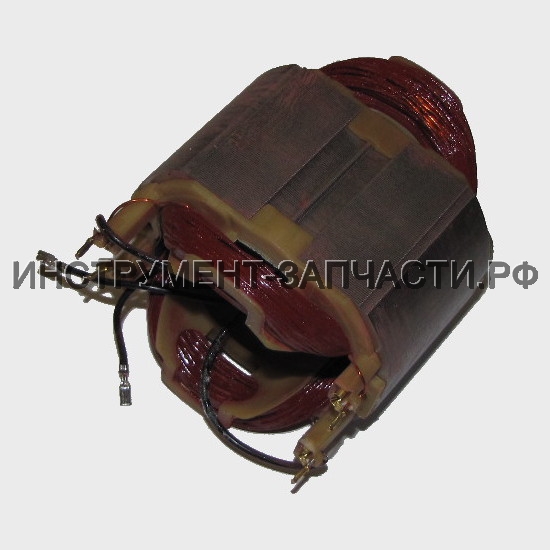

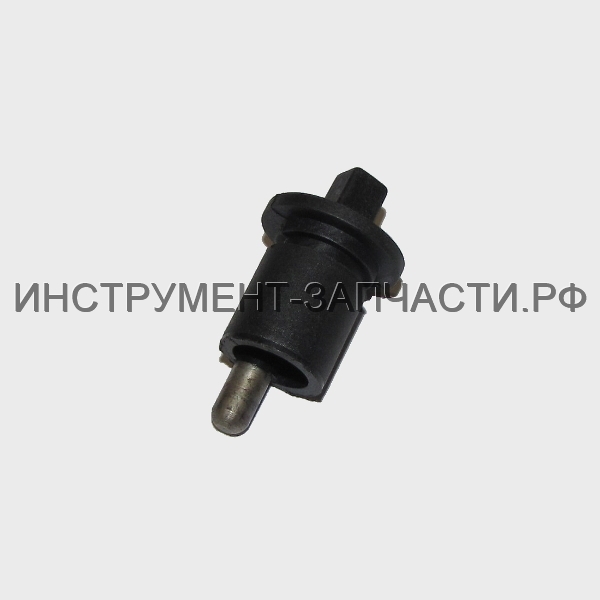

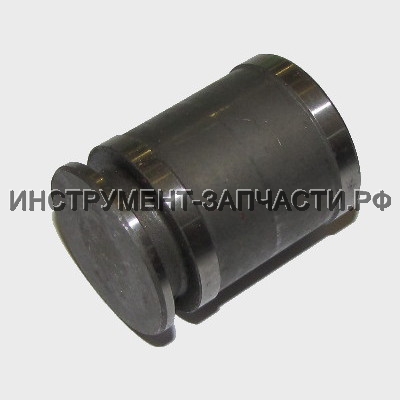

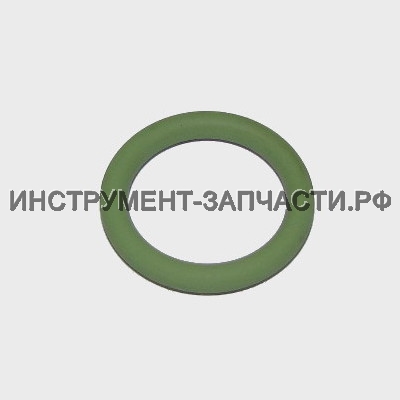

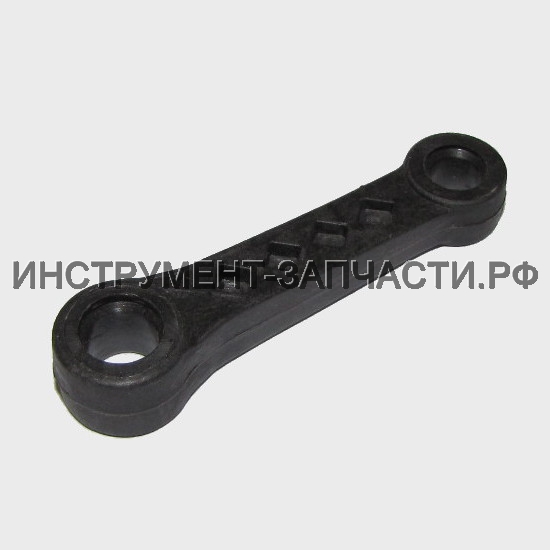

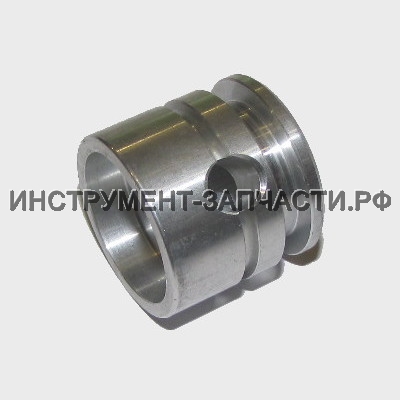

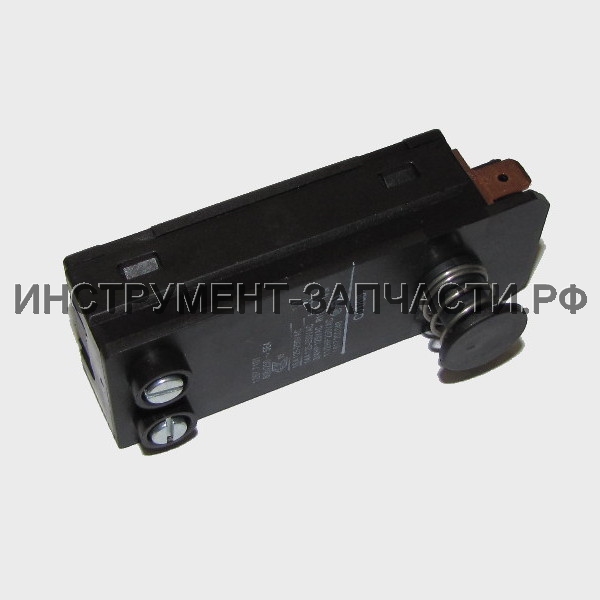

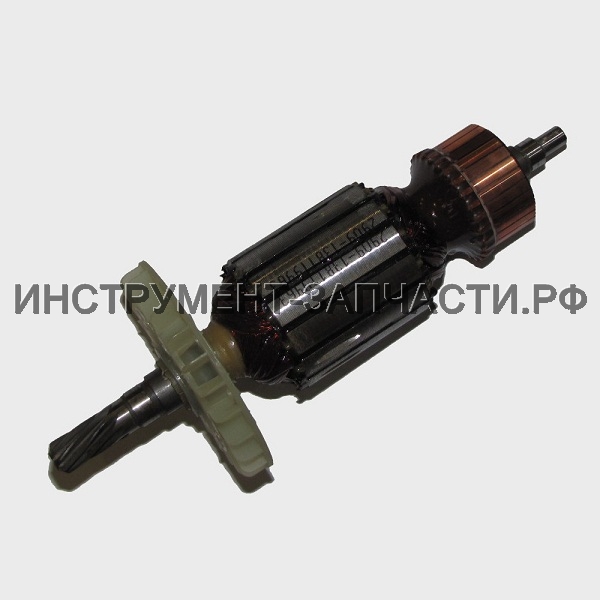

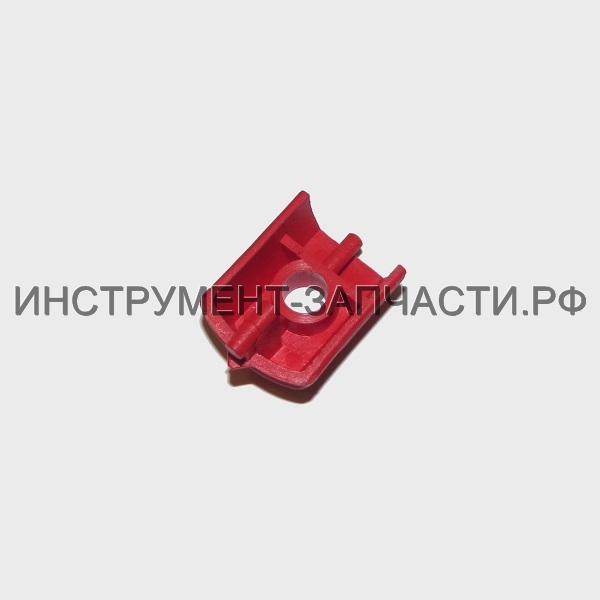

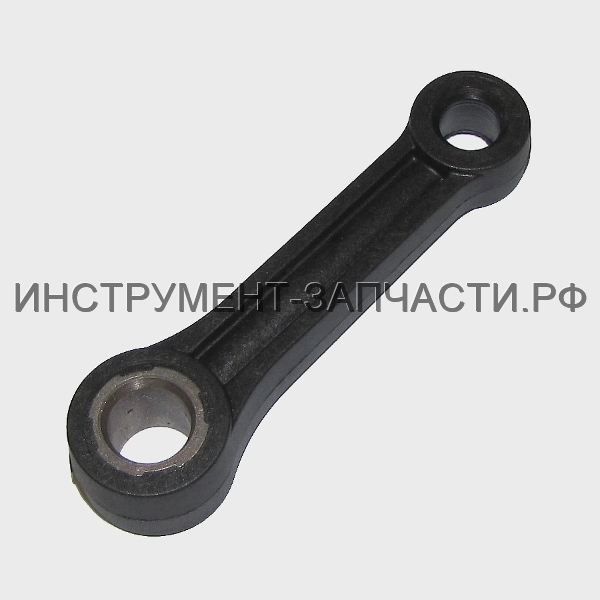

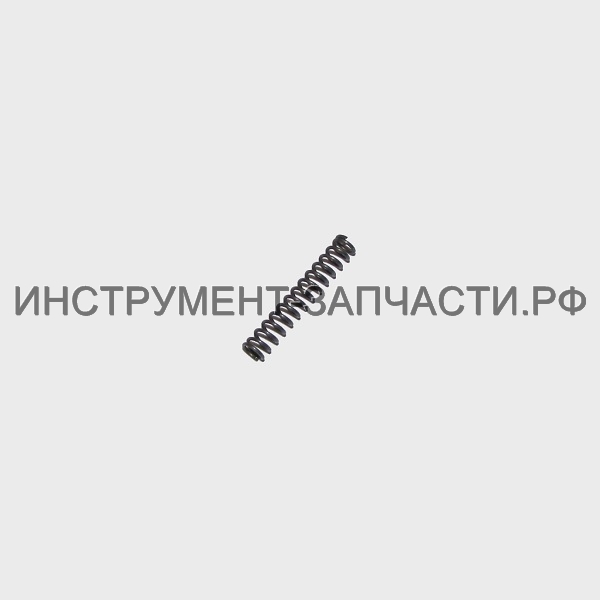

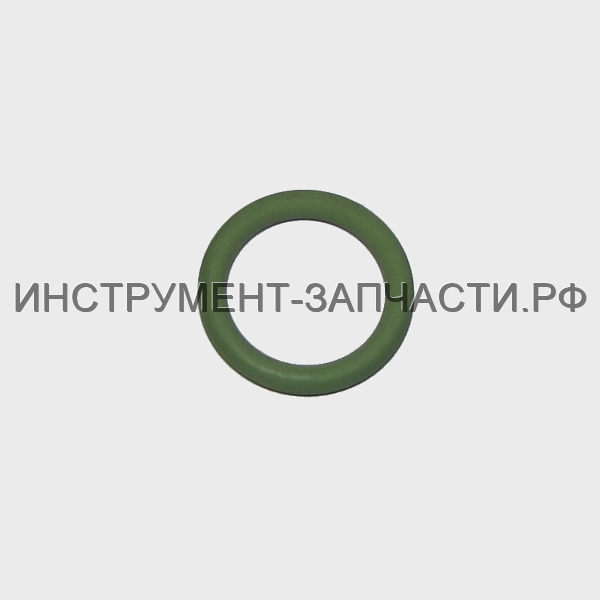

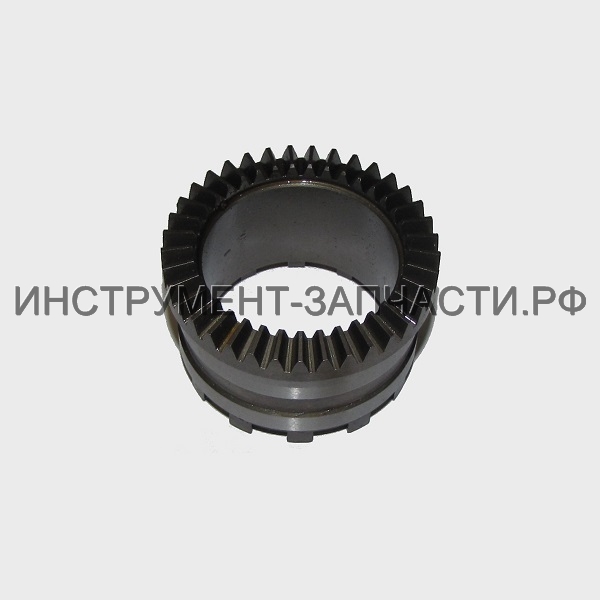

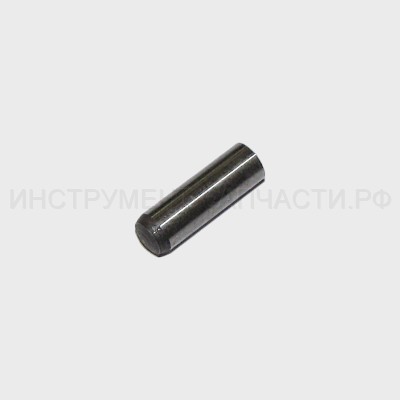

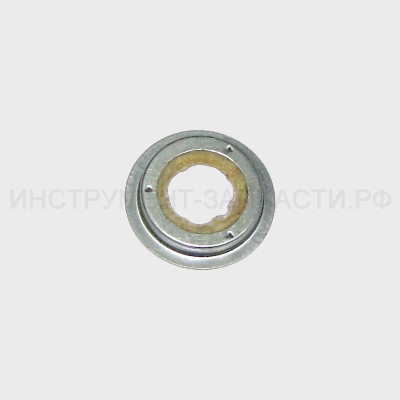

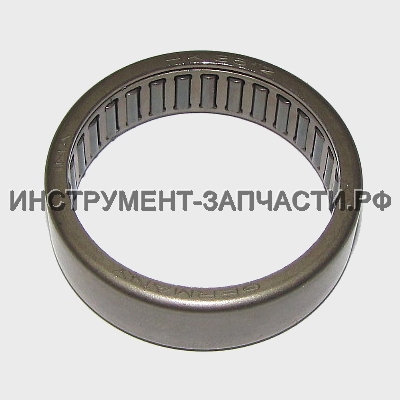

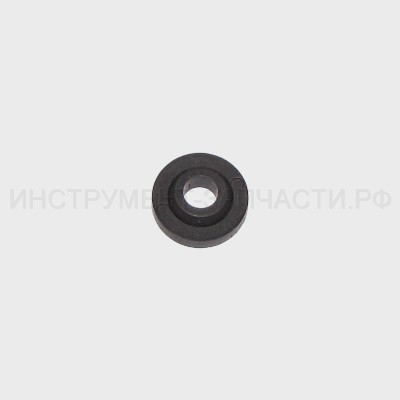

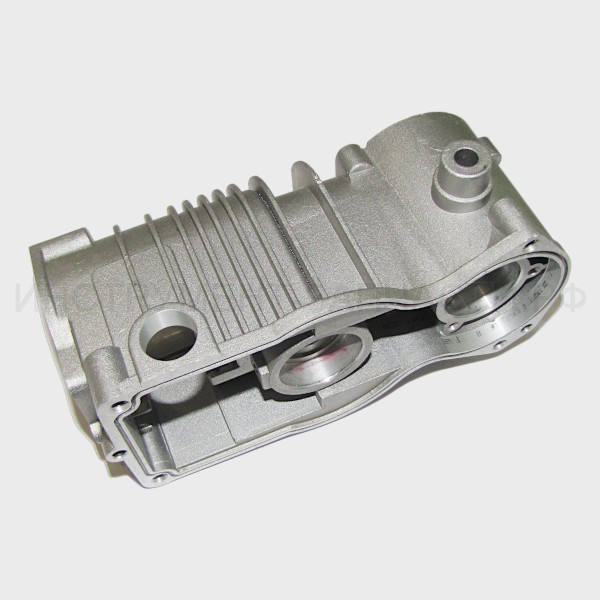

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-45МЭ Схема актуальна для изделий, у которых серийный номер начинается с 34. Инструмент снят с производства Рис. 1 Перфоратор П-45МЭ (34.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 34.03.01.00.00 Ствол в сборе П-45 Ствол в сборе В наличии: 1 1 15,980 ₽ 1 1* 13811.8045 Ствол в сборе Нет в наличии 1 10,420 ₽ 2 2 34.03.00.01.00 Крышка ствола резиновая П-45 Крышка ствола резиновая В наличии: 1 1 180 ₽ 3 3 34.03.00.02.00 Чехол ствола L=70 Нет данных о товаре 1 3 3 34.03.00.02.01 Чехол ствола (для исполнения 01) L=67 Нет данных о товаре 1 4 4 34.03.00.03.00 Втулка резиновая П-45 Втулка резиновая В наличии: 1 1 130 ₽ 5 5 34.03.00.14.00 Ролик-фиксатор инструмента Нет в наличии 2 200 ₽ 6 6 34.03.00.04.00 Кольцо упорное пружины Нет данных о товаре 1 7 7 34.03.03.03.00 Кольцо бронзовое П-45 Кольцо резиновое Ø2/Ø27 В наличии: 1 1 170 ₽ 8 8 34.03.00.13.00 Кольцо регулировочное 45х35х0,5 В наличии: 2 2 60 ₽ 9 9 34.03.00.12.00 Кольцо регулировочное 45х35х1,5 Нет данных о товаре 1 10 10 34.03.00.08.00 Манжета П-45МЭ Манжета Ø42 В наличии: 3 1 380 ₽ 11 11 00.02.99.01.09 Кольцо стопорное 48 DIN472 В наличии: 1 1 90 ₽ 12 12 34.03.00.09.00 Головка стволовая Нет данных о товаре 1 13 13 34.03.00.11.00 Втулка уплотнительная (для исполнения 01) Нет данных о товаре 1 16 16 34.04.01.01.00 Кольцо неподвижное муфты зубчатой Нет в наличии 1 640 ₽ 17 17 34.04.01.07.00 Подшипник Нет данных о товаре 1 18 18 34.04.01.03.00 Кольцо пружинное В наличии: 5 1 60 ₽ 19 19 34.04.01.02.00 Кольцо подвижное муфты зубчатой Нет данных о товаре 1 20 20 34.04.03.01.00 Корпус редуктора Нет в наличии 1 3,300 ₽ 21 21** 34.04.01.06.00 Полумуфта зубчатая (исп.00) См. прим.** Нет данных о товаре 1 21 21** 34.04.01.06.01 Полумуфта зубчатая П-45 (прямозуб. исп.) Полумуфта зубчатая (исп.01) См. прим.** В наличии: 1 1 3,180 ₽ 21 21** 34.04.01.06.02 Полумуфта зубчатая (исп.02) См. прим.** Нет данных о товаре 1 22 22 34.04.01.04.00 Стакан Нет в наличии 1 680 ₽ 23 23 34.04.01.05.00 Кольцо регулировочное 57,5х53х0,5 В наличии: 3 2 60 ₽ 25 25 34.03.03.01.00 Поршень исп.01 пласт. Ø29,9 Нет данных о товаре 1 25 25* 34.03.03.01.01 Поршень П-45МЭ исп. 02(алюм.) Поршень исп.02 алюм. Ø29,9 Нет в наличии 1 1,210 ₽ 26 26 34.03.02.02.00 Кольцо уплотнительное П-45 Кольцо уплотнительное Ø4/Ø30 Нет в наличии 2 210 ₽ 27 27 34.04.01.08.00 Кольцо регулировочное 38х43,5х1 Нет данных о товаре 1 29 29 34.03.03.02.00 Палец поршня Палец поршневой Ø8х24 В наличии: 1 1 110 ₽ 30 30 34.04.05.01.00 Крышка КШМ Нет данных о товаре 1 30 30 34.04.05.01.01 Крышка КШМ в сборе (для исполнения 01) Нет данных о товаре 1 31 31 34.03.03.04.00 Шатун П-45 Шатун Нет в наличии 1 480 ₽ 31 31 13811.4422 Шатун Нет в наличии 1 520 ₽ 33 33 34.04.05.00.00 Кривошип в сборе П-45МЭ Кривошип в/сб. В наличии: 1 1 3,020 ₽ 34 34 00.02.03.01.01 Винт 4х10 ДП-1600 Винт 4х10 Torx Нет в наличии 3 20 ₽ 35 35 71202.0135 Подшипник шариковый 6201RS П-45 Подшипник шариковый 6201RS В наличии: 5 4 340 ₽ 35 35 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS В наличии: 47 4 110 ₽ 36 36 34.04.05.04.00 Прокладка картонная Нет данных о товаре 2 37 37 00.02.04.04.10 Винт М4х10 П-45МЭ Винт М4х10 Нет в наличии 6 40 ₽ 38 38 00.02.03.01.08 Винт 4х25 Винт 4х25 Torx В наличии: 4 13 90 ₽ 39 39 34.05.00.06.00 Клавиша выключателя В наличии: 1 1 140 ₽ 40 40 34.06.00.07.00 Накладка ручки Нет данных о товаре 1 41 41 34.04.05.03.00 Крышка подшипника В наличии: 1 2 80 ₽ 42 42 34.05.05.00.00 Выключатель П-45МЭ Выключатель В наличии: 1 1 1,690 ₽ 43 43 34.04.05.05.00 Колесо зубчатое П-45 Колесо зубчатое z=47 Нет в наличии 1 1,370 ₽ 44 44 34.04.06.01.00 Пробка сальника Нет в наличии 1 590 ₽ 45 45 00.02.04.05.08 Винт М4х6 DIN 85, П-45МЭ Винт М4х6 DIN 85 Нет в наличии 1 30 ₽ 46 46 71206.0835 Подшипник шариковый 608RZ Нет данных о товаре 1 46 46 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS В наличии: 68 1 70 ₽ 47 47 34.04.06.00.00 Уплотнение сальниковое в/сб Уплотнение сальниковое в/сб. В наличии: 1 1 180 ₽ 48 48 00.02.04.04.07 Винт М5х18 DIN 912, П-45МЭ Винт М5х18 DIN912 Нет в наличии 4 50 ₽ 49 49 00.02.04.04.08 Винт М6х40 Винт М6х40 Нет в наличии 4 60 ₽ 50 50 00.02.04.04.01 Винт М6х20 кожуха Винт М6х20 Нет в наличии 4 30 ₽ 51 51 34.05.04.01.00 Планка фиксации шнура питания Нет данных о товаре 1 52 52 13410.4232 Винт 4х12 Torx Нет данных о товаре 2 53 53 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой в/сб. H07RN-F/2x1мм² В наличии: 2 1 1,200 ₽ 54 54 34.05.04.02.00 Трубка защитная шнура питания Нет данных о товаре 1 55 55 34.05.06.00.01 Блок электронный П-45 Блок электронный Нет в наличии 1 3,950 ₽ 56 56 34.05.00.02.00 Корпус двигателя Нет данных о товаре 1 57 57 34.05.01.02.00 Шайба защитная 10-22-0,3 Нет данных о товаре 1 58 58 71200.0035 Подшипник шариковый 6000Z Нет данных о товаре 1 58 58 6000-2RS Подшипник 180100/6000-2RS Подшипник шариковый 6000-2RS В наличии: 112 1 80 ₽ 59 59 34.05.00.03.00 Датчик тахометра В наличии: 1 1 270 ₽ 60 60 34.04.05.02.00 Кольцо резиновое Ø2/Ø56 Нет данных о товаре 1 61 61 34.05.00.01.00 Диафрагма Нет данных о товаре 1 62 62 34.05.01.03.00 Кольцо резиновое Ø2,5/Ø11 Нет данных о товаре 2 63 63 34.04.05.02.00 Кольцо резиновое Ø2/Ø56 Нет данных о товаре 1 64 64 34.05.01.01.00 Втулка резиновая В наличии: 5 1 140 ₽ 65 65 34.05.01.00.00 Якорь в сборе П-45 Якорь в/сб. В наличии: 2 1 4,090 ₽ 66 66 34.05.02.00.00 Статор в сборе П-45 Статор в/сб. В наличии: 2 1 2,800 ₽ 67 67 34.05.00.04.00 Уплотнение двигателя Нет данных о товаре 2 69 69 71372.1350 Подшипник роликовый НК3512 П-45 Подшипник роликовый НК3512 В наличии: 2 1 680 ₽ 70 70 00.02.99.01.08 Кольцо стопорное А12 В наличии: 5 1 30 ₽ 71 71** 34.04.04.00.00 Блок сцепления в/сб. (исп.00) Наклон зуба влево. См. прим.** Нет данных о товаре 1 71 71** 34.04.04.00.01 Блок сцепления в/сб. (исп.01) Прямозубая. См. прим.** Нет данных о товаре 1 71 71** 34.04.04.00.02 Блок сцепления в сборе П-45 исп.02 Блок сцепления в/сб. (исп.02) Накл. зуба вправо. См. прим.** Нет в наличии 1 3,750 ₽ 72 72 34.04.05.06.00 Шпонка сегментная 5х5х12 Нет данных о товаре 1 77 77 34.04.02.01.00 Ось толкателя Ø5х60 Нет данных о товаре 1 78 78 34.04.06.05.00 Щит промежуточный Нет данных о товаре 1 80 80 34.04.03.02.00 Уплотнение резиновое В наличии: 4 1 150 ₽ 81 81 34.04.03.04.00 Штифт Ø5х12 Нет данных о товаре 2 82 82 34.04.03.03.00 Упор резиновый Ø5х6 Нет данных о товаре 1 83 83 34.03.00.10.00 Прокладка картонная s=0,5 Нет данных о товаре 1 84 84 34.03.02.01.00 Ударник П-45 Ударник Нет в наличии 1 620 ₽ 91 91 34.03.00.06.00 Шайба опорная пружины В наличии: 3 1 60 ₽ 92 92 34.03.00.05.00 Пружина П-45МЭ Пружина В наличии: 3 1 110 ₽ 95 95 34.03.00.07.00 Шайба 48х36х0,5 В наличии: 2 1 150 ₽ 96 96 34.04.02.00.00 Толкатель переключателя режимов в/сб Толкатель переключателя режимов в/сб. В наличии: 1 1 540 ₽ 97 97 34.06.00.06.00 Втулка резиновая Нет данных о товаре 4 99 99 34.05.04.05.00 Кнопка-фиксатор В наличии: 2 1 80 ₽ 100 100 00.02.03.01.42 Винт 3,5х16 Винт Нет в наличии 1 20 ₽ 101 101 34.05.04.03.00 Ручка переключателя режимов Нет данных о товаре 1 102 102 34.05.04.04.00 Пружина П-45МЭ Пружина В наличии: 2 1 60 ₽ 103 103 34.04.02.03.00 Кольцо резиновое Ø1,5/Ø16 Нет данных о товаре 1 105 105 34.04.02.02.00 Вал-переключатель В наличии: 2 1 160 ₽ 107 107 34.05.03.00.00 Блок щеткодержателей в/сб Блок щёткодержателей в/сб. В наличии: 1 1 330 ₽ 108 108 34.05.03.01.00 Щетка электрическая П-45 Щётка электрическая 6,3х12 В наличии: 2 1 240 ₽ 109 109 34.05.03.03.00 Пружина щеткодержателя Пружина щёткодержателя В наличии: 2 2 30 ₽ 110 110 34.05.03.02.00 Щетка самоотключающаяся П-45 Щётка электрическая самоотключающ. 6,3х12 В наличии: 2 1 240 ₽ 112 112 34.06.00.01.00 Корпус Нет данных о товаре 1 113 113 34.06.00.02.00 Решётка Нет данных о товаре 1 114 114 34.06.00.03.00 Корпус-накладка Нет данных о товаре 1 115 115 00.02.03.01.41 Винт 5х65 Винт 5х65 В наличии: 3 2 30 ₽ 116 116 34.06.00.04.00 Крышка щёткодержателя левая Нет данных о товаре 1 117 117 34.06.00.05.00 Крышка щёткодержателя правая Нет данных о товаре 1 120 120 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба гроверная 5 В наличии: 1 4 20 ₽ 121 121 00.02.02.01.06 Шайба гроверная П-45МЭ Шайба гроверная 6 В наличии: 10 8 30 ₽ 204 204 34.02.01.00.00 Ручка боковая в сборе Нет данных о товаре 1 Кол-во: В корзину
