Схема и запчасти для перфоратора Интерскол П-45/1000Э
Схема актуальна для изделий, у которых серийный номер начинается с 34.
п.1* код.13811.8045 взаимозаменяем с п.1 код 34.03.01.00.00
п.25* код. 34.03.03.01.01 исп.02. взаимозаменяем с п.25 код. 34.03.03.01.00 исп.01
Примечание**: п.21**, п.71**применяются только соответствующих исполнений
Инструмент снят с производства
Рис. 1

Перфоратор П-45/1000Э (34.*): Рис.1

1
Ствол в сборе П-45
Ствол в сборе П-45
Ствол в сборе
В наличии: 1
1
15,980 ₽
1*
Ствол в сборе
Нет в наличии
1
10,420 ₽
2
Крышка ствола резиновая П-45
Крышка ствола резиновая П-45
Крышка ствола резиновая
В наличии: 1
1
180 ₽
3
Не настроено изображение
34.03.00.02.00
Чехол ствола
L=70
Нет данных о товаре
1
3
Не настроено изображение
34.03.00.02.01
Чехол ствола (для исполнения 01)
L=67
Нет данных о товаре
1
4
Не настроено изображение
Втулка резиновая П-45
Втулка резиновая
В наличии: 1
1
130 ₽
6
Не настроено изображение
34.03.00.04.00
Кольцо упорное пружины
Нет данных о товаре
1
7
Кольцо бронзовое П-45
Кольцо бронзовое П-45
Кольцо резиновое
Ø2/Ø27
В наличии: 1
1
170 ₽
8
Кольцо регулировочное
В наличии: 2
2
60 ₽
9
Не настроено изображение
34.03.00.12.00
Кольцо регулировочное
45х35х1,5
Нет данных о товаре
1
10
Манжета П-45МЭ
Манжета П-45МЭ
Манжета
Ø42
В наличии: 3
1
380 ₽
11
Кольцо стопорное
В наличии: 1
1
90 ₽
12
Не настроено изображение
34.03.00.09.00
Головка стволовая
Нет данных о товаре
1
13
Не настроено изображение
34.03.00.11.00
Втулка уплотнительная (для исполнения 01)
Нет данных о товаре
1
17
Не настроено изображение
34.04.01.07.00
Подшипник
Нет данных о товаре
1
18
Кольцо пружинное
В наличии: 5
1
60 ₽
19
Не настроено изображение
34.04.01.02.00
Кольцо подвижное муфты зубчатой
Нет данных о товаре
1
20
Не настроено изображение
Нет в наличии
1
3,300 ₽
21**
Не настроено изображение
34.04.01.06.00
Полумуфта зубчатая (исп.00)
См. прим.**
Нет данных о товаре
1
21**
Полумуфта зубчатая П-45 (прямозуб. исп.)
Полумуфта зубчатая П-45 (прямозуб. исп.)
Полумуфта зубчатая (исп.01)
См. прим.**
В наличии: 1
1
3,180 ₽
21**
Не настроено изображение
34.04.01.06.02
Полумуфта зубчатая (исп.02)
См. прим.**
Нет данных о товаре
1
22
Стакан
Нет в наличии
1
680 ₽
23
Кольцо регулировочное
В наличии: 3
2
60 ₽
25
Не настроено изображение
34.03.03.01.00
Поршень исп.01 пласт.
Ø29,9
Нет данных о товаре
1
25*
Поршень П-45МЭ исп. 02(алюм.)
Поршень П-45МЭ исп. 02(алюм.)
Поршень исп.02 алюм.
Ø29,9
Нет в наличии
1
1,210 ₽
26
Кольцо уплотнительное П-45
Кольцо уплотнительное П-45
Кольцо уплотнительное
Ø4/Ø30
Нет в наличии
2
210 ₽
27
Не настроено изображение
34.04.01.08.00
Кольцо регулировочное
38х43,5х1
Нет данных о товаре
1
29
Не настроено изображение
Палец поршня
Палец поршневой
Ø8х24
В наличии: 1
1
110 ₽
30
Не настроено изображение
34.04.05.01.00
Крышка КШМ
Нет данных о товаре
1
30
Не настроено изображение
34.04.05.01.01
Крышка КШМ в сборе (для исполнения 01)
Нет данных о товаре
1
31
Шатун П-45
Шатун П-45
Шатун
Нет в наличии
1
480 ₽
31
Шатун
Нет в наличии
1
520 ₽
33
Кривошип в сборе П-45МЭ
Кривошип в сборе П-45МЭ
Кривошип в/сб.
В наличии: 1
1
3,020 ₽
34
Не настроено изображение
Винт 4х10 ДП-1600
Винт
4х10 Torx
Нет в наличии
3
20 ₽
35
Подшипник шариковый 6201RS П-45
Подшипник шариковый 6201RS П-45
Подшипник шариковый
6201RS
В наличии: 5
4
340 ₽
35
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS
В наличии: 50
4
110 ₽
36
Не настроено изображение
34.04.05.04.00
Прокладка картонная
Нет данных о товаре
2
37
Не настроено изображение
Винт М4х10 П-45МЭ
Винт
М4х10
Нет в наличии
6
40 ₽
38
Не настроено изображение
Винт 4х25
Винт
4х25 Torx
В наличии: 4
13
90 ₽
39
Клавиша выключателя
В наличии: 1
1
140 ₽
40
Не настроено изображение
34.06.00.07.00
Накладка ручки
Нет данных о товаре
1
41
Крышка подшипника
В наличии: 1
2
80 ₽
42
Выключатель П-45МЭ
Выключатель П-45МЭ
Выключатель
В наличии: 1
1
1,690 ₽
43
Колесо зубчатое П-45
Колесо зубчатое П-45
Колесо зубчатое
z=47
Нет в наличии
1
1,370 ₽
44
Пробка сальника
Нет в наличии
1
590 ₽
45
Не настроено изображение
Винт М4х6 DIN 85, П-45МЭ
Винт
М4х6 DIN 85
Нет в наличии
1
30 ₽
46
Не настроено изображение
71206.0835
Подшипник шариковый
608RZ
Нет данных о товаре
1
46
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS
В наличии: 75
1
70 ₽
47
Не настроено изображение
Уплотнение сальниковое в/сб
Уплотнение сальниковое в/сб.
В наличии: 1
1
180 ₽
48
Не настроено изображение
Винт М5х18 DIN 912, П-45МЭ
Винт
М5х18 DIN912
Нет в наличии
4
50 ₽
49
Не настроено изображение
Винт М6х40
Винт
М6х40
Нет в наличии
4
60 ₽
50
Не настроено изображение
Нет в наличии
4
30 ₽
51
Не настроено изображение
34.05.04.01.00
Планка фиксации шнура питания
Нет данных о товаре
1
52
Не настроено изображение
13410.4232
Винт
4х12 Torx
Нет данных о товаре
2
53
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой в/сб.
H07RN-F/2x1мм²
В наличии: 2
1
1,200 ₽
54
Не настроено изображение
34.05.04.02.00
Трубка защитная шнура питания
Нет данных о товаре
1
55
Блок электронный П-45
Блок электронный П-45
Блок электронный
Нет в наличии
1
3,950 ₽
56
Не настроено изображение
34.05.00.02.00
Корпус двигателя
Нет данных о товаре
1
57
Не настроено изображение
34.05.01.02.00
Шайба защитная
10-22-0,3
Нет данных о товаре
1
58
Не настроено изображение
71200.0035
Подшипник шариковый
6000Z
Нет данных о товаре
1
58
Подшипник 180100/6000-2RS
Подшипник 180100/6000-2RS
Подшипник шариковый
6000-2RS
В наличии: 63
1
80 ₽
59
Не настроено изображение
В наличии: 1
1
270 ₽
60
Не настроено изображение
34.04.05.02.00
Кольцо резиновое
Ø2/Ø56
Нет данных о товаре
1
61
Не настроено изображение
34.05.00.01.00
Диафрагма
Нет данных о товаре
1
62
Не настроено изображение
34.05.01.03.00
Кольцо резиновое
Ø2,5/Ø11
Нет данных о товаре
2
63
Не настроено изображение
34.04.05.02.00
Кольцо резиновое
Ø2/Ø56
Нет данных о товаре
1

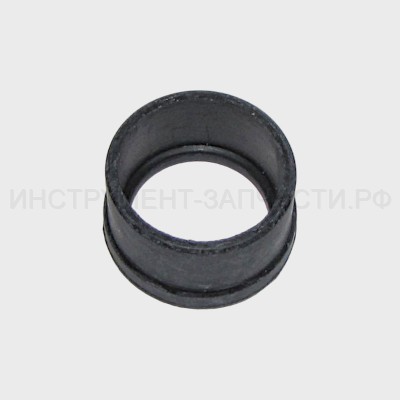

64
Втулка резиновая
В наличии: 5
1
140 ₽
65
Якорь в сборе П-45
Якорь в сборе П-45
Якорь в/сб.
В наличии: 2
1
4,090 ₽
66
Статор в сборе П-45
Статор в сборе П-45
Статор в/сб.
В наличии: 2
1
2,800 ₽
67
Не настроено изображение
34.05.00.04.00
Уплотнение двигателя
Нет данных о товаре
2
69
Подшипник роликовый НК3512 П-45
Подшипник роликовый НК3512 П-45
Подшипник роликовый
НК3512
В наличии: 2
1
680 ₽
70
Кольцо стопорное
В наличии: 5
1
30 ₽
71**
Не настроено изображение
34.04.04.00.00
Блок сцепления в/сб. (исп.00)
Наклон зуба влево. См. прим.**
Нет данных о товаре
1
71**
Не настроено изображение
34.04.04.00.01
Блок сцепления в/сб. (исп.01)
Прямозубая. См. прим.**
Нет данных о товаре
1
71**
Блок сцепления в сборе П-45 исп.02
Блок сцепления в сборе П-45 исп.02
Блок сцепления в/сб. (исп.02)
Накл. зуба вправо. См. прим.**
Нет в наличии
1
3,750 ₽
72
Не настроено изображение
34.04.05.06.00
Шпонка сегментная
5х5х12
Нет данных о товаре
1
77
Не настроено изображение
34.04.02.01.00
Ось толкателя
Ø5х60
Нет данных о товаре
1
78
Не настроено изображение
34.04.06.05.00
Щит промежуточный
Нет данных о товаре
1

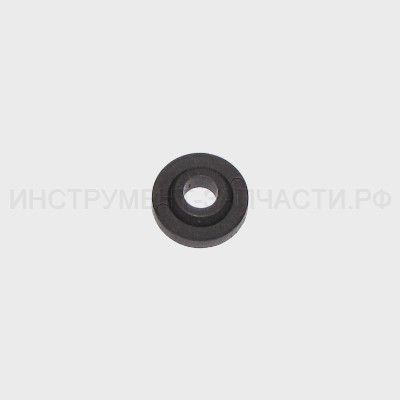

80
Уплотнение резиновое
В наличии: 4
1
150 ₽
81
Не настроено изображение
34.04.03.04.00
Штифт
Ø5х12
Нет данных о товаре
2
82
Не настроено изображение
34.04.03.03.00
Упор резиновый
Ø5х6
Нет данных о товаре
1
83
Не настроено изображение
34.03.00.10.00
Прокладка картонная
s=0,5
Нет данных о товаре
1
84
Ударник П-45
Ударник П-45
Ударник
Нет в наличии
1
620 ₽
91
Шайба опорная пружины
В наличии: 3
1
60 ₽
92
Пружина П-45МЭ
Пружина П-45МЭ
Пружина
В наличии: 3
1
110 ₽
95
Шайба
Шайба
48х36х0,5
В наличии: 2
1
150 ₽
96
Толкатель переключателя режимов в/сб
Толкатель переключателя режимов в/сб
Толкатель переключателя режимов в/сб.
В наличии: 1
1
540 ₽
97
Не настроено изображение
34.06.00.06.00
Втулка резиновая
Нет данных о товаре
4
99
Кнопка-фиксатор
В наличии: 2
1
80 ₽
100
Не настроено изображение
Винт 3,5х16
Винт
Нет в наличии
1
20 ₽
101
Не настроено изображение
34.05.04.03.00
Ручка переключателя режимов
Нет данных о товаре
1
102
Пружина П-45МЭ
Пружина П-45МЭ
Пружина
В наличии: 2
1
60 ₽
103
Не настроено изображение
34.04.02.03.00
Кольцо резиновое
Ø1,5/Ø16
Нет данных о товаре
1
105
Вал-переключатель
В наличии: 2
1
160 ₽
107
Блок щеткодержателей в/сб
Блок щеткодержателей в/сб
Блок щёткодержателей в/сб.
В наличии: 1
1
330 ₽
108
Щетка электрическая П-45
Щетка электрическая П-45
Щётка электрическая
6,3х12
В наличии: 2
1
240 ₽
109
Пружина щеткодержателя
Пружина щеткодержателя
Пружина щёткодержателя
В наличии: 2
2
30 ₽
110
Щетка самоотключающаяся П-45
Щетка самоотключающаяся П-45
Щётка электрическая самоотключающ.
6,3х12
В наличии: 2
1
240 ₽
112
Не настроено изображение
34.06.00.01.00
Корпус
Нет данных о товаре
1
113
Не настроено изображение
34.06.00.02.00
Решётка
Нет данных о товаре
1
114
Не настроено изображение
34.06.00.03.00
Корпус-накладка
Нет данных о товаре
1
115
Не настроено изображение
Винт 5х65
Винт
5х65
В наличии: 3
2
30 ₽
116
Не настроено изображение
34.06.00.04.00
Крышка щёткодержателя левая
Нет данных о товаре
1
117
Не настроено изображение
34.06.00.05.00
Крышка щёткодержателя правая
Нет данных о товаре
1
120
Не настроено изображение
Шайба гроверная ЛШМ-900
Шайба гроверная
5
В наличии: 1
4
20 ₽
121
Шайба гроверная П-45МЭ
Шайба гроверная П-45МЭ
Шайба гроверная
6
В наличии: 10
8
30 ₽
204
Не настроено изображение
34.02.01.00.00
Ручка боковая в сборе
Нет данных о товаре
1
