Схема и запчасти для перфоратора Интерскол П-45/1100ЭВ-2
Схема актуальна для изделий, у которых серийный номер начинается с 326.
Рис. 1

Перфоратор П-45/1100ЭВ-2 (326.*) ЭКСПОРТ: Рис.1

1
Не настроено изображение
326.03.00.01.00
13810.1551
В наличии: 2
1
160 ₽
2
Не настроено изображение
326.03.00.02.00
13810.3361
Кольцо стопорное Ø27х2
Кольцо стопорное
В наличии: 1
2
40 ₽
3
Не настроено изображение
326.03.00.03.00
13810.6851
В наличии: 2
1
50 ₽
4
Не настроено изображение
326.03.00.04.00
13810.1211
В наличии: 2
1
210 ₽
5
Не настроено изображение
326.03.00.05.00
13810.1301
В наличии: 1
1
50 ₽
6
Не настроено изображение
326.03.00.06.00
75705.4001
В наличии: 1
1
130 ₽
7
Не настроено изображение
326.03.00.07.00
13810.1721
Втулка опорная
Нет данных о товаре
1
8
Не настроено изображение
326.03.00.08.00
13810.3341
В наличии: 2
2
220 ₽
9
Не настроено изображение
326.03.00.09.00
13810.3671
Кольцо опорное пружины М-12/1250ЭВ (520)
Кольцо опорное пружины
В наличии: 8
1
100 ₽
10
Не настроено изображение
326.03.00.10.00
75700.3800
В наличии: 2
1
40 ₽
11
Не настроено изображение
326.03.00.11.00
13810.3621
Кольцо опорное
Нет данных о товаре
1
12
Кольцо стопорное
00.02.99.01.09
87600.1048
Кольцо стопорное
Кольцо
Кольцо В48.60C2A ГОСТ 13943-86
В наличии: 1
1
90 ₽
13
Шайба
34.03.00.07.00
87052.0365
Шайба
36х47х0,5
В наличии: 2
1
150 ₽
14
Манжета П-45МЭ
34.03.00.08.00
74203.3542
Манжета П-45МЭ
Манжета
35х42х4
В наличии: 3
1
380 ₽
15
Не настроено изображение
00.01.02.01.12
71372.1350
Подшипник 6204 RS
Подшипник роликовый
HK3512 (35х42х12)
Нет в наличии
1
400 ₽
16
Не настроено изображение
326.03.00.12.00
13810.1511
Корпус ствола
Нет данных о товаре
1
17
Не настроено изображение
00.02.04.04.07
84200.9291
Винт М5х18 DIN 912, П-45МЭ
Винт
Винт M5-6gx20.68.016 ГОСТ 11738-84
Нет в наличии
4
50 ₽
17a
Не настроено изображение
Шайба гроверная ЛШМ-900
Шайба
Шайба 5 65Г ГОСТ 6402-70
В наличии: 1
4
20 ₽
18
Кольцо регулировочное
34.03.00.13.00
87052.0355
В наличии: 2
2
60 ₽
19
Не настроено изображение
34.03.00.12.00
87080.3545
Кольцо
Ø35хØ45х1,5
Нет данных о товаре
1
20
Не настроено изображение
326.03.00.13.00
Прокладка картонная
Нет данных о товаре
1
Не настроено изображение
326.03.01.00.00
Ствол в сборе
Поз.21-30
Нет данных о товаре
1
21
Не настроено изображение
326.03.01.01.00
13810.3251
Держатель инструмента
Нет данных о товаре
1
22
Не настроено изображение
326.03.01.02.00
71391.0050
Ролик
RC5x5 DIN 5402
Нет данных о товаре
4
23
Не настроено изображение
326.03.01.04.00
13811.3803
Втулка
Нет данных о товаре
1
24
Не настроено изображение
326.03.01.05.00
13811.3851
Кольцо уплотнительное
Нет данных о товаре
1
25
Не настроено изображение
326.03.01.06.00
13811.3445
Проммасса
Нет данных о товаре
1
26
Не настроено изображение
326.03.01.07.00
74215.1835
Кольцо уплотнительное
Ø18,54x3,53
Нет данных о товаре
2
27
Не настроено изображение
326.03.01.08.00
Кольцо
Нет данных о товаре
2
28
Не настроено изображение
326.03.01.09.00
87080.2035
Шайба
Ø20,5x33,8x1,5
Нет данных о товаре
2
29
Не настроено изображение
326.03.01.10.00
74210.2260
Кольцо резиновое
Ø22x6
Нет данных о товаре
1
30
Не настроено изображение
326.03.01.11.00
13810.3231
Ствол
Нет данных о товаре
1
31
Не настроено изображение
326.03.01.12.00
13811.3434
Ударник
Нет данных о товаре
1
Не настроено изображение
Корпус редуктора в сборе
Поз. 32, 35-51, 55-62, 64, 73, 74, 80-82
Нет данных о товаре
1
32
Кольцо уплотнительное П-45
34.03.02.02.00
74212.2240
Кольцо уплотнительное П-45
Кольцо уплотнительное
Ø22x4
Нет в наличии
1
210 ₽
33
Кольцо неподвижное муфты зубчатой
34.04.01.01.00
13811.3581
Нет в наличии
1
640 ₽
34
Не настроено изображение
326.03.00.14.00
13811.3592
Кольцо подвижное муфты зубчатой
Нет данных о товаре
1
35
Кольцо пружинное
34.04.01.03.00
87660.1060
В наличии: 5
1
60 ₽
36
Стакан
34.04.01.04.00
13811.3161
Нет в наличии
1
680 ₽
37
Не настроено изображение
326.03.00.15.00
87080.5357
Кольцо регулировочное
Ø53x57x0,2
Нет данных о товаре
2
38
Не настроено изображение
326.03.00.16.00
13811.3023
Полумуфта зубчатая
Нет данных о товаре
1
39
Не настроено изображение
34.04.01.08.00
87080.3842
Кольцо
Ø38х43,7х1
Нет данных о товаре
1
40
Не настроено изображение
34.04.01.07.00
71020.1380
Втулка бронзовая
Нет данных о товаре
1
41
Не настроено изображение
326.03.00.17.00
13811.3272
Поршень
Нет данных о товаре
1
42
Не настроено изображение
326.03.00.18.00
74210.2318
Кольцо
Ø23,52x1,78
Нет данных о товаре
1
43
Не настроено изображение
34.03.03.02.00
83040.0376
Палец поршня
Штифт
8m6x28 DIN-6325
В наличии: 1
1
110 ₽
44
Шатун П-45
34.03.03.04.00
13811.4421
Шатун П-45
Шатун
Нет в наличии
1
480 ₽
45
Не настроено изображение
34.04.03.03.00
13811.2882
Упор резиновый
Ø5х6
Нет данных о товаре
1
46
Не настроено изображение
34.04.02.01.00
83040.0307
Штифт
5m6x60 DIN-6325
Нет данных о товаре
1
47
Не настроено изображение
326.03.00.19.00
13811.3484
Толкатель переключателя
Нет данных о товаре
2
48
Не настроено изображение
326.03.00.20.00
13811.3563
Пружина переключателя
Нет данных о товаре
1
49
Не настроено изображение
326.03.00.21.00
13811.3782
Переключатель режимов
Нет данных о товаре
1
50
Не настроено изображение
326.03.00.22.00
13812.3281
Вал-переключатель
Нет данных о товаре
1
51
Не настроено изображение
326.03.00.23.00
74210.1320
Кольцо резиновое
Ø13x2
Нет данных о товаре
1
Не настроено изображение
326.03.02.00.00
Ручка переключателя режимов в сборе
Поз. 52-54
Нет данных о товаре
1
52
Не настроено изображение
326.03.02.01.00
13812.4021
Ручка переключателя режимов
Нет данных о товаре
1
53
Не настроено изображение
326.03.02.02.00
75700.0320
Пружина
Нет данных о товаре
1
54
Не настроено изображение
326.03.02.03.00
13812.4041
Кнопка-фиксатор
Нет данных о товаре
1
55
Не настроено изображение
326.03.00.24.00
13812.1481
Корпус редуктора
Нет данных о товаре
1
56
Не настроено изображение
326.03.00.25.00
13810.3761
Уплотнение войлочное
Нет данных о товаре
1
57
Не настроено изображение
326.03.00.26.00
13812.4701
Крышка КШМ
Нет данных о товаре
1
58
Не настроено изображение
326.03.00.27.00
13810.1552
Прокладка
Нет данных о товаре
1
59
Не настроено изображение
34.04.05.02.00
74210.5020
Кольцо резиновое
Ø50x2
Нет данных о товаре
1
60
Не настроено изображение
326.03.00.28.00
83040.0425
Штифт
10m6x28 DIN-6325
Нет данных о товаре
1
61
Не настроено изображение
326.03.00.29.00
13811.3831
Кривошип
Нет данных о товаре
1
62
Не настроено изображение
326.03.00.30.00
13812.1441
Уплотнение резиновое
Нет данных о товаре
1
Не настроено изображение
326.03.03.00.00
Сцепление в сборе
Поз. 63-72
Нет данных о товаре
1
63
Не настроено изображение
326.03.03.01.00
13811.3033
Вал-шестерня
Нет данных о товаре
1
64
Не настроено изображение
00.01.01.01.21
71202.0120
Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый
6201.2Z (12х32х10)
В наличии: 3
1
370 ₽
64
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
В наличии: 45
1
110 ₽
65
Не настроено изображение
326.03.03.02.00
82100.1250
Шпонка
4x4x10 DIN-6885
Нет данных о товаре
1
66
Не настроено изображение
326.03.03.03.00
13811.3703
Диск сцепления
Нет данных о товаре
1
67
Не настроено изображение
326.03.03.04.00
75700.0370
Пружины сцепления
Нет данных о товаре
8
68
Не настроено изображение
326.03.03.05.00
71391.0120
Ролик
Ø6x6 DIN-5402
Нет данных о товаре
8
69
Не настроено изображение
326.03.03.06.00
13811.5841
Прокладка сцепления
Нет данных о товаре
1
70
Не настроено изображение
326.03.03.07.00
13811.3223
Колесо зубчатое
Z=66
Нет данных о товаре
1
71
Не настроено изображение
326.03.03.08.00
13810.3571
Ступица колеса
Нет данных о товаре
1
72
Не настроено изображение
00.01.01.01.05
71206.0835
Подшипник шариковый 608Z
Подшипник шариковый
608.2Z (8х22х7)
Нет в наличии
1
220 ₽
72
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 68
1
70 ₽
Не настроено изображение
326.03.04.00.00
Щит промежуточный в сборе
Поз. 64,73-79, 83,84
Нет данных о товаре
1
64
Не настроено изображение
00.01.01.01.21
71202.0120
Подшипник шариковый 6201Z УШМ-150;2300
Подшипник шариковый
6201.2Z (12х32х10)
В наличии: 3
1
370 ₽
64
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
В наличии: 45
1
110 ₽
73
Не настроено изображение
00.02.04.04.10
84200.9250
Винт М4х10 П-45МЭ
Винт
Винт M4-6gx12.48.086 ГОСТ 11738-84
Нет в наличии
6
40 ₽
74
Не настроено изображение
326.03.04.01.00
13810.1311
Крышка подшипника
Нет данных о товаре
1
75
Не настроено изображение
326.03.04.02.00
13812.1431
Прокладка
Нет данных о товаре
1
76
Не настроено изображение
326.03.04.03.00
13811.2182
Пробка сальника
Нет данных о товаре
1
77
Не настроено изображение
326.03.04.04.00
Кольцо
Нет данных о товаре
1

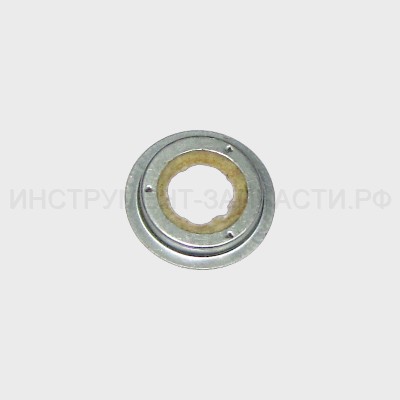

78
Не настроено изображение
34.04.06.00.00
13811.9201
Уплотнение сальниковое в/сб
Кольцо уплотнительное
В наличии: 1
1
180 ₽
79
Не настроено изображение
326.03.04.05.00
Корпус сальника
Нет данных о товаре
1
80
Не настроено изображение
326.03.00.31.00
13024.3341
Шпонка сегментная
5х5х12
Нет данных о товаре
1
81
Колесо зубчатое П-45
34.04.05.05.00
13811.3042
Колесо зубчатое П-45
Колесо зубчатое
Z=47
Нет в наличии
1
1,370 ₽
82
Кольцо стопорное В12 Д-1050Р
00.02.99.02.05
87510.1012
Кольцо стопорное В12 Д-1050Р
Кольцо
Кольцо В12.60С2А ГОСТ 13942-86
В наличии: 5
1
30 ₽

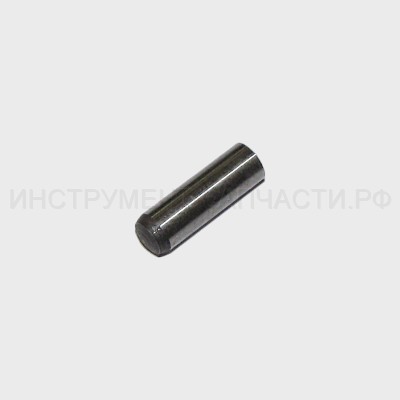

83
Не настроено изображение
34.04.03.04.00
83040.0285
Штифт 5m6x12 DIN-6325
Ø5x12
Нет данных о товаре
2
84
Не настроено изображение
326.03.04.05.00
13812.1341
Щит промежуточный
Нет данных о товаре
1
85
Не настроено изображение
00.02.04.01.06
84201.0332
Винт
Винт М6-6gх20.48.016 ГОСТ 11738-84
Нет данных о товаре
4
85a
Шайба гроверная П-45МЭ
Шайба гроверная П-45МЭ
Шайба
Шайба 5 65Г ГОСТ 6402-70
В наличии: 10
8
30 ₽
86
Не настроено изображение
326.04.00.01.00
13812.2611
Диафрагма
Нет данных о товаре
1
87
Не настроено изображение
326.04.02.00.00
13811.9963
Якорь в сборе
Нет данных о товаре
1
88
Не настроено изображение
326.04.02.01.00
76388.1239
Кольцо магнитное
Нет данных о товаре
1
89
Подшипник шариковый 6000Z Д-550
00.01.01.01.11
71200.0026
Подшипник шариковый 6000Z Д-550
Подшипник шариковый
6000.2Z (10х26х8)
В наличии: 9
1
220 ₽
89
Подшипник 180100/6000-2RS
Подшипник 180100/6000-2RS
Подшипник шариковый
6000-2RS (10х26х8)
В наличии: 112
1
80 ₽
90
Не настроено изображение
Винт 5х70 ДП-1200
Винт
Шуруп 3-5х70 ГОСТ 1144-80
Нет в наличии
2
60 ₽
91
Не настроено изображение
326.04.01.00.00
13811.9923
Статор
Нет данных о товаре
1
92
Не настроено изображение
326.04.01.01.00
Шайба
Нет данных о товаре
2
93
Не настроено изображение
326.05.00.01.00
13812.2011
Корпус двигателя
Нет данных о товаре
1
93a
Не настроено изображение
00.02.04.01.55
Винт
Винт М6-6gх35.48.086 ГОСТ 11738-84
Нет данных о товаре
4
94
Не настроено изображение
326.04.04.00.00
76368.6001
Блок электронный
Нет данных о товаре
1
95
Не настроено изображение
326.04.03.00.00
13812.9111
Щеткодержатель в сборе
Нет данных о товаре
1
96
Не настроено изображение
Винт 3х8 ПШМ-180
Винт
Винт 2-3х8.01.086 ГОСТ 10621-80
В наличии: 12
4
30 ₽
97
Не настроено изображение
326.04.03.01.00
13812.2251
Пружина щеткодержателя
Нет данных о товаре
2
98
Не настроено изображение
326.04.03.02.00
13812.9071
Щётка электрическая
6,3х12х20
Нет данных о товаре
2
99
Не настроено изображение
326.05.00.02.00
13812.1061
Крышка корпуса нижняя
Нет данных о товаре
1
100
Винт 4х16
Винт 4х16
Винт
Винт 2-4х16.086 ГОСТ 10621-80
В наличии: 14
3
30 ₽
101
Не настроено изображение
326.05.00.03.00
13812.1031
Полукорпус правый
Нет данных о товаре
1
102
Не настроено изображение
326.05.00.04.00
13812.1032
Полукорпус левый
Нет данных о товаре
1
103
Не настроено изображение
326.05.01.01.00
13812.1671
Амортизатор передний
Нет данных о товаре
1
104
Не настроено изображение
326.05.01.02.00
Шайба
Нет данных о товаре
2
105
Не настроено изображение
326.05.01.03.00
13811.4081
Вставка рукоятки
Нет данных о товаре
2
106
Не настроено изображение
326.05.01.04.00
13812.4191
Связь вставок резиновая
Нет данных о товаре
1
107
Не настроено изображение
326.05.01.05.00
13812.5791
Вставка индикатора
Нет данных о товаре
1
108
Не настроено изображение
326.05.01.06.00
13812.1041
Крышка задняя
Нет данных о товаре
1
109
Не настроено изображение
Винт 5х25
Винт 2-5х25.086 ГОСТ 10621-80
Нет в наличии
2
50 ₽
110
Не настроено изображение
326.05.01.07.00
75700.1110
Пружина
Нет данных о товаре
1
111
Не настроено изображение
326.05.01.08.00
13812.4381
Демпфер
Нет данных о товаре
1
112
Не настроено изображение
326.05.01.09.00
13812.4341
Сильфон
Нет данных о товаре
1
113
Не настроено изображение
326.05.01.10.00
13812.1051
Ручка
Нет данных о товаре
1
114
Не настроено изображение
326.04.00.02.00
13812.4111
Кнопка выключателя
Нет данных о товаре
1
115
Не настроено изображение
326.04.00.03.00
13812.1851
Корпус выключателя
Нет данных о товаре
1
116
Не настроено изображение
326.04.05.00.00
76325.6101
Выключатель
FA2-6/1B 8(7)A 250VAC~5E4
Нет данных о товаре
1
117
Не настроено изображение
326.05.01.11.00
13812.6951
Шайба
Нет данных о товаре
2
118
Не настроено изображение
326.04.00.04.00
76358.9818
Провод
Нет данных о товаре
1
119
Шнур питания с вилкой 2х1,0, 2м
00.10.02.02.01
13410.4001
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
H07RN-F/2x1мм², 3м
В наличии: 2
1
1,200 ₽
120
Не настроено изображение
326.04.00.05.00
13812.4181
Втулка защитная шнура
Нет данных о товаре
1
121
Не настроено изображение
326.04.00.06.00
13812.4231
Планка прижимная
Нет данных о товаре
1
122
Винт 4х12
Винт 4х12
Винт
Винт 2-4х12.086 ГОСТ 10621-80
В наличии: 17
3
10 ₽
123/123-1
Не настроено изображение
326.05.01.12.00
13812.8681
Ручка накладка с вставкой резиновой
Нет данных о товаре
1
124
Не настроено изображение
00.02.03.01.06
13812.4231
Винт 4х18 ДУ-650ЭР
Винт
Винт 2-4х18.086 ГОСТ 10621-80
В наличии: 1
3
20 ₽
Не настроено изображение
326.05.02.00.00
91037.0000
Рукоятка боковая в сборе
Поз. 125-132
Нет данных о товаре
1
125
Не настроено изображение
00.02.04.02.09
Болт
Болт M8х80.48.086 ГОСТ 7802-81
Нет данных о товаре
1
126
Не настроено изображение
326.05.02.01.00
13812.5291
Хомут
Нет данных о товаре
1
127
Не настроено изображение
326.05.02.02.00
13812.5671
Пластина усиления
Нет данных о товаре
1
128
Не настроено изображение
326.05.02.03.00
13812.5391
Держатель
Нет данных о товаре
1
129
Гайка 6-гранная
Гайка 6-гранная
Гайка
Гайка М6-6Н.6.086 ГОСТ 5927-70
В наличии: 7
1
30 ₽
130
Не настроено изображение
326.05.02.04.00
13812.5631
Винт барашковый
М6х15
Нет данных о товаре
1
131/131-1
Не настроено изображение
326.05.02.05.00
13812.5021
Рукоятка вспомогательная
Нет данных о товаре
1
132
Гайка М8 УШМ-2300М
Гайка М8 УШМ-2300М
Гайка
Гайка М8-6Н.6.086 ГОСТ 5927-70
В наличии: 1
1
30 ₽
133
Не настроено изображение
326.05.02.06.00
13812.5811
Ограничитель глубины бурения
Нет данных о товаре
1
