П-45/1100ЭВ-2 (326.*) c 17.09.2015

инструмент-запчасти.рф

Схема и запчасти для перфоратора Интерскол П-45/1100ЭВ-2

Схема актуальна для изделий, у которых серийный номер начинается с 326.

Рис. 1

Перфоратор П-45/1100ЭВ-2 (326.*): Рис.1

№

Изобр.

Артикул

Наименование

Наличие / Резерв

Кол.на схеме

Цена

1

1

13810.1551

XJ-4001-01

Колпачок пылезащитный

Нет данных о товаре

1

2

2

13810.3361

TH-4001-01

Кольцо стопорное

Нет данных о товаре

2

3

3

13810.6851

MC-4001-11

Шайба

Нет данных о товаре

1

4

4

13810.1211

MS-4001-01

Чехол ствола

Нет данных о товаре

1

5

5

13810.1301

MS-4001-02-A

Кольцо

Нет данных о товаре

1

6

6

75705.4001

JG-4001-18

Втулка

Нет данных о товаре

1

7

7

13810.1721

MS-4501-01

Втулка опорная

Нет данных о товаре

1

8

8

13810.3341

JG-5202-23

Держатель

Нет данных о товаре

2

9

9

13810.3671

MC-5201-06

Кольцо опорное пружины

Нет данных о товаре

1

10

10

75700.3800

TH-4001-02

Пружина

Нет данных о товаре

1

11

11

13810.3621

MC-4001-12

Кольцо опорное

Нет данных о товаре

1

12

12

87600.1048

TH-4501-02

Кольцо В48.60C2A ГОСТ 13943-86

Доп. замена 48 DIN-472

Нет данных о товаре

1

13

13

87052.0365

MC-4501-07

Шайба

36х47х0,5

Нет данных о товаре

1

14

14

74203.3542

XJ-4501-01

Манжета

35х42х4

Нет данных о товаре

1

15

15

ZC-HK3512

Подшипник роликовый НК3512 П-45

Подшипник роликовый HK3512

35х42х12

В наличии: 2

1

680 ₽

16

16

13810.1511

ML-4501-01

Корпус ствола

Нет данных о товаре

1

17

17

84200.9291

LD-2602-01

Винт M5-6gx20.68.016 ГОСТ 11738-84

Доп. замена M5x18 DIN-912

Нет данных о товаре

4

17a

17a

Шайба 5 65Г ГОСТ 6402-70

Нет данных о товаре

4

18

18

87052.0355

MC-4501-05

Шайба

Ø35xØ45x0,5

Нет данных о товаре

2

19

19

MC-4501-12

Кольцо

Ø35хØ45х1,5

Нет в наличии

1

10 ₽

20

20

13810.1551

MC-4501-14

Прокладка картонная

Нет данных о товаре

1

21-30

21-30

Ствол в сборе

Нет данных о товаре

21

21

13810.3251

JG-4501-01

Держатель инструмента

Нет данных о товаре

1

22

22

71391.0050

JG-4501-06

Ролик RC5x5 DIN 5402

Ø5х5

Нет данных о товаре

4

23

23

13811.3803

JG-4501-22

Втулка

Нет данных о товаре

1

24

24

13811.3851

MS-4501-18

Кольцо уплотнительное

Нет данных о товаре

1

25

25

13811.3445

JG-4501-07

Проммасса

Нет данных о товаре

1

26

26

74215.1835

XJ-4501-04

Кольцо уплотнительное

Ø18,54x3,53

Нет данных о товаре

2

27

27

XJ-4501-05

Кольцо

Нет данных о товаре

2

28

28

87080.2035

MC-4501-04

Шайба

Ø20,5x33,8x1,5

Нет данных о товаре

2

29

29

74210.2260

XJ-4501-09

Кольцо резиновое

Ø22x6

Нет данных о товаре

1

30

30

13810.3231

JG-4501-02

Ствол

Нет данных о товаре

1

31

31

JG-4501-05

Ударник

Нет в наличии

1

570 ₽

32

32

XJ-4501-02

Кольцо уплотнительное

Ø22x4

Нет в наличии

1

140 ₽

33

33

13811.3581

JG-4501-14

Кольцо неподвижное муфты зубчатой

Нет данных о товаре

1

34

34

JG-4501-15

Кольцо подвижное муфты зубчатой

Нет в наличии

1

600 ₽

32

32

XJ-4501-02

Кольцо уплотнительное

Ø22x4

Нет в наличии

1

140 ₽

32

32*

Кольцо уплотнительное П-45

Замена(аналог) или составная часть для замены поз.32

Нет в наличии

1

210 ₽

32

32*

Кольцо уплотнительное П-45

Замена(аналог) или составная часть для замены поз.32

Нет в наличии

1

210 ₽

35

35

87660.1060

MC-4501-02

Кольцо пружинное

Ø60 (SB-60)

Нет данных о товаре

1

36

36

13811.3161

QT-4501-01

Стакан

Нет данных о товаре

1

37

37

87080.5357

MC-4501-03

Кольцо регулировочное

Ø53x57x0,2

Нет данных о товаре

2

38

38

JG-4501-08

Полумуфта зубчатая

В наличии: 1

1

3,180 ₽

39

39

MC-4501-08

Кольцо

Ø38х43,7х1

Нет в наличии

1

80 ₽

40

40

71020.1380

QT-4501-03

Втулка бронзовая

Нет данных о товаре

1

41

41

13811.3272

ML-4501-04

Поршень

Нет данных о товаре

1

42

42

74210.2318

XJ-4501-03

Кольцо

Ø23,52x1,78

Нет данных о товаре

1

43

43

83040.0376

JG-4501-16

Штифт 8m6x28 DIN-6325

Ø8x28 закаленный

Нет данных о товаре

1

44

44

13811.4421

MS-4501-03

Шатун

Нет данных о товаре

1

45

45

13811.2882

XJ-2008-06

Упор резиновый

Ø5х6

Нет данных о товаре

1

46

46

83040.0307

JG-4501-12

Штифт 5m6x60 DIN-6325

Ø5x60

Нет данных о товаре

1

47

47

13811.3484

JG-4501-17

Толкатель переключателя

Нет данных о товаре

2

48

48

13811.3563

TH-4501-01

Пружина переключателя

Нет данных о товаре

1

49

49

13811.3782

MC-4501-13

Переключатель режимов

Нет данных о товаре

1

50

50

13812.3281

MS-4501-15

Вал-переключатель

Нет данных о товаре

1

51

51

74210.1320

XJ-4501-07

Кольцо резиновое

Ø13x2

Нет данных о товаре

1

55

55

13812.1481

ML-4501-02

Корпус редуктора

Нет данных о товаре

1

56

56

13810.3761

QT-4501-04

Уплотнение войлочное

Нет данных о товаре

1

57

57

13812.4701

MS-4501-02

Крышка КШМ

Нет данных о товаре

1

58

58

13810.1552

MC-4501-06

Прокладка

Нет данных о товаре

1

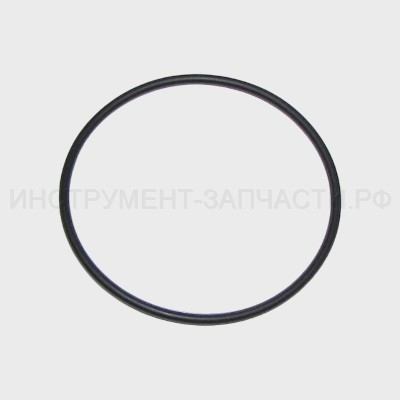

59

59

XJ-4501-06

Кольцо резиновое

Ø50x2

В наличии: 8

1

30 ₽

60

60

JG-4501-21

Палец поршневой

Штифт 10m6x28 DIN-6325

Ø10x28

В наличии: 1

1

110 ₽

61

61

13811.3831

JG-4501-20

Кривошип

Нет данных о товаре

1

62

62

13812.1441

XJ-4501-08

Уплотнение резиновое

Нет данных о товаре

1

64

64

71202.0120

ZC-6201

Подшипник шариковый 6201.2Z

12х32х10

Нет данных о товаре

2

64

64

Подшипник 180201/6201-2RS

Подшипник шариковый 6201-2RS

6201-2RS 12х32х10

В наличии: 42

2

110 ₽

73

73

84200.9250

LD-3802-02

Винт M4-6gx12.48.086 ГОСТ 11738-84

Доп. замена Винт M4x12 DIN-912

Нет данных о товаре

6

74

74

13810.1311

MC-4501-01

Крышка подшипника

Нет данных о товаре

1

80

80

QT-4501-08

Шпонка сегментная

5х5х12

В наличии: 1

1

60 ₽

81

81

13811.3042

JG-4501-24

Колесо зубчатое

Z=47

Нет данных о товаре

1

82

82

87510.1012

QT-2602-01

Кольцо В12.60С2А ГОСТ 13942-86

Доп. замена Кольцо стопорное 12 DIN-471

Нет данных о товаре

1

52-54

52-54

Ручка переключателя режимов в сборе

Нет данных о товаре

1

52

52

13812.4021

MS-4501-14

Ручка переключателя режимов

Нет данных о товаре

1

53

53

75700.XXX

TH-1803-06

Пружина

Нет данных о товаре

1

54

54

13812.4041

MS-4501-16

Кнопка-фиксатор

Нет данных о товаре

1

63-72

63-72

Сцепление в сборе

Нет данных о товаре

1

63

63

13811.3033

JG-4501-23

Вал-шестерня

Нет данных о товаре

1

64

64

71202.0120

ZC-6201

Подшипник шариковый 6201.2Z

12х32х10

Нет данных о товаре

1

64

64

Подшипник 180201/6201-2RS

Подшипник шариковый 6201-2RS

6201-2RS 12х32х10

В наличии: 42

1

110 ₽

65

65

82100.1250

QT-4501-07

Шпонка 4x4x10 DIN-6885

4x4x10

Нет данных о товаре

1

66

66

13811.3703

JG-4501-18

Диск сцепления

Нет данных о товаре

1

67

67

75700.0370

TH-4501-03

Пружины сцепления

Нет данных о товаре

8

68

68

71391.0120

JG-4501-19

Ролик 6x6 DIN-5402

Ø6x6

Нет данных о товаре

8

69

69

13811.5841

MC-4501-09

Прокладка сцепления

Нет данных о товаре

1

70

70

13811.3223

JG-4501-03

Колесо зубчатое

Z=66

Нет данных о товаре

1

71

71

13810.3571

JG-4501-04

Ступица колеса

Нет данных о товаре

1

72

72

71206.0835

ZC-608

Подшипник шариковый 608.2Z

8х22х7

Нет данных о товаре

1

72

72

Подшипник 180608/608-2RS

Подшипник шариковый 608-2RS

608-2RS 8х22х7

В наличии: 40

1

70 ₽

64, 73-79, 83,84

64, 73-79, 83,84

Щит промежуточный в сборе

Нет данных о товаре

1

64

64

71202.0120

ZC-6201

Подшипник шариковый 6201.2Z

12х32х10

Нет данных о товаре

1

73

73

84200.9250

LD-3802-02

Винт M4-6gx12.48.086 ГОСТ 11738-84

Доп. замена Винт M4x12 DIN-912

Нет данных о товаре

3

74

74

13810.1311

MC-4501-01

Крышка подшипника

Нет данных о товаре

1

75

75

13812.1431

MC-4501-11

Прокладка

Нет данных о товаре

1

76

76

13811.2182

JG-4501-10

Пробка сальника

Нет данных о товаре

1

77

77

MC-4501-18

Кольцо

Нет данных о товаре

1

78

78

13811.9201

QT-4501-05

Кольцо уплотнительное

Нет данных о товаре

1

79

79

MC-4501-17

Корпус сальника

Нет данных о товаре

1

83

83

83040.0285

JG-4501-13

Штифт 5m6x12 DIN-6325

Ø5x12

Нет данных о товаре

2

84

84

13812.1341

ML-4501-03

Щит промежуточный

Нет данных о товаре

1

85

85

84201.0332

LD-4501-01

Винт М6-6gх20.48.016 ГОСТ 11738-84

Доп. замена Винт M6x20 DIN-912

Нет данных о товаре

4

85a

85a

Шайба 5 65Г ГОСТ 6402-70

Нет данных о товаре

8

86

86

13812.2611

MS-4501-04

Диафрагма

Нет данных о товаре

1

87

87

13811.9963

ZJ-4501-01

Якорь в сборе

Нет данных о товаре

1

88

88

76388.XXX

ZJ-4501-03

Кольцо магнитное

Нет данных о товаре

1

89

89

71200.0026

ZC-6000

Подшипник шариковый 6000.2Z

10х26х8

Нет данных о товаре

1

89

89

Подшипник 180100/6000-2RS

Подшипник шариковый 6000-2RS

6000-2RS 10х26х8

В наличии: 112

1

80 ₽

90-93, 95-98

90-93, 95-98

Корпус двигателя в сборе

Нет данных о товаре

1

90

90

LD-6504-04

Шуруп 3-5х70 ГОСТ 1144-80

Нет данных о товаре

2

91

91

13811.9923

ZJ-4501-02

Статор

Нет данных о товаре

1

92

92

MS-4501-21

Шайба

Нет данных о товаре

2

93

93

13812.2011

MS-4501-11

Корпус двигателя

Нет данных о товаре

1

95

95

13812.9111

ZJ-4501-04

Щеткодержатель в сборе

Нет данных о товаре

1

96

96

LD-2001-03

Винт 2-3х8.01.086 ГОСТ 10621-80

Нет данных о товаре

4

97

97

13812.2251

QT-4001-04

Пружина щеткожержателя

Нет данных о товаре

2

98

98

QT-4501-09

Щетка электрическая

Щётка электрическая 6,3х12х20

Нет в наличии

2

100 ₽

122

122

LD-2001-04

Винт 2-4х12.086 ГОСТ 10621-80

Нет данных о товаре

4

93a

93a

Винт М6-6gх35.48.086 ГОСТ 11738-84

Доп. замена Винт M6x35 DIN-912

Нет данных о товаре

4

99

99

13812.1061

MS-4501-07

Крышка корпуса нижняя

Нет данных о товаре

1

100

100

LD-2406-03

Винт 2-4х16.086 ГОСТ 10621-80

Нет данных о товаре

3

101

101

13812.1031

MS-4501-06

Полукорпус правый

Нет данных о товаре

1

102

102

13812.1032

MS-4501-05

Полукорпус левый

Нет данных о товаре

1

103

103

13812.1671

MS-4501-08

Амортизатор передний

Нет данных о товаре

1

105

105

13811.4081

MS-4001-13-C

Вставка рукоятки

Нет данных о товаре

2

106

106

13812.4191

XJ-4001-16

Связь вставок резиновая

Нет данных о товаре

1

107

107

13812.5791

MS-4501-17

Вставка индикатора

Нет данных о товаре

1

109

109

LD-2202-04

Винт 2-5х25.086 ГОСТ 10621-80

Нет данных о товаре

6

94, 108-124

94, 108-124

Рукоятка основная

Нет данных о товаре

1

94

94

76368.XXX

ZJ-4001-06

Блок электронный

Нет данных о товаре

1

104

104

LD-2407-02

Шайба

Нет данных о товаре

2

108

108

13812.1041

MS-4501-12

Крышка задняя

Нет данных о товаре

1

109

109

LD-2202-04

Винт 2-5х25.086 ГОСТ 10621-80

Нет данных о товаре

2

110

110

75700.XXX

TH-4001-11

Пружина

Нет данных о товаре

1

111

111

13812.4381

MS-4501-09

Демпфер

Нет данных о товаре

1

112

112

13812.4341

XJ-4501-10

Сильфон

Нет данных о товаре

1

113

113

13812.1051

MS-4501-10

Ручка

Нет данных о товаре

1

114

114

13812.4111

MS-4001-33

Кнопка выключателя

Нет данных о товаре

1

115

115

13812.1851

MS-4001-34

Корпус выключателя

Нет данных о товаре

1

116

116

76325.XXX

KG-4001

Выключатель FA2-6/1B 8(7)A 250VAC~5E4

Нет данных о товаре

1

117

117

13812.6951

JG-40001-13

Шайба

Нет данных о товаре

2

118

118

76358.9818

QT-4001-02

Провод

Нет данных о товаре

1

119

119

13410.4001

DX

Шнур питания с вилкой H07RN-F/2x1мм², 3м

Нет данных о товаре

1

120

120

13812.4181

XJ-4001-18

Втулка защитная шнура

Нет данных о товаре

1

121

121

13812.4231

MC-3001-07

Планка прижимная

Нет данных о товаре

1

122

122

LD-2001-04

Винт 2-4х12.086 ГОСТ 10621-80

Нет данных о товаре

3

123/123-1

123/123-1

13812.8681

MS-4501-13, MS-4501-13-1

Ручка накладка с вставкой резиновой

Нет данных о товаре

1

124

124

LD-2406-02

Винт 2-4х18.086 ГОСТ 10621-80

Нет данных о товаре

3

125-132

125-132

91037.0000

Рукоятка боковая в сборе

Нет данных о товаре

1

125

125

LD-4001-07

Болт M8х80.48.086 ГОСТ 7802-81

Нет данных о товаре

1

126

126

13812.5291

MC-4001-17

Хомут

Нет данных о товаре

1

127

127

13812.5671

MC-4001-16

Пластина усиления

Нет данных о товаре

1

128

128

13812.5391

MS-4001-39

Держатель

Нет данных о товаре

1

129

129

LD-2001-07-B

Гайка М6-6Н.6.086 ГОСТ 5927-70

Нет данных о товаре

1

130

130

13812.5631

MS-4001-38

Винт барашковый М6х15

Нет данных о товаре

1

131/131-1

131/131-1

13812.5021

MS-4001-40, MS-4001-40-1

Рукоятка вспомогательная

Нет данных о товаре

1

132

132

LD-2001-09

Гайка М8-6Н.6.086 ГОСТ 5927-70

Нет данных о товаре

1

124

124

LD-2406-02

Винт 2-4х18.086 ГОСТ 10621-80

Нет данных о товаре

6

133

133

13812.5811

JG-3802-25

Ограничитель глубины бурения

Нет данных о товаре

1
