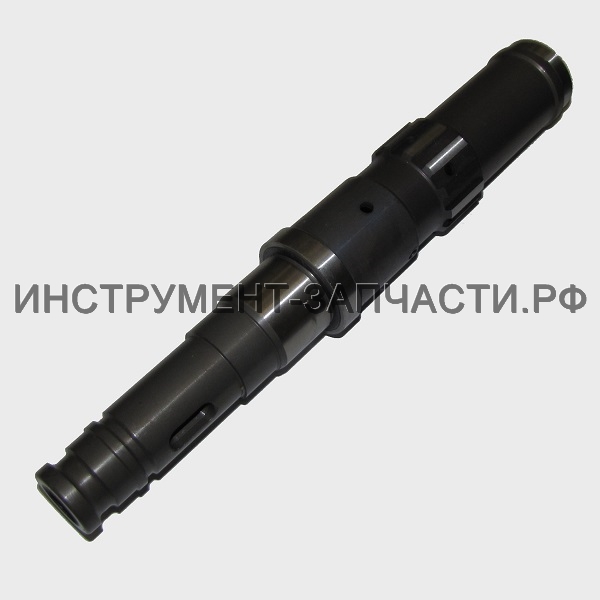

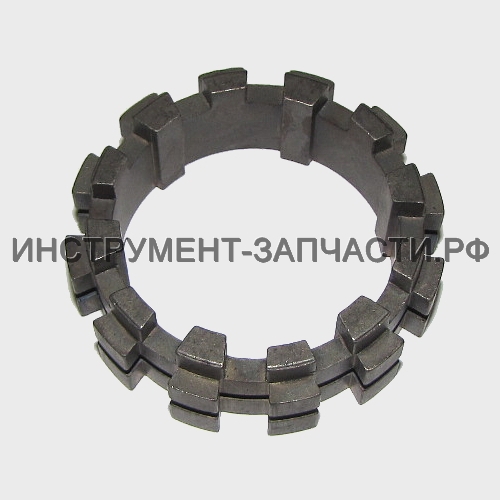

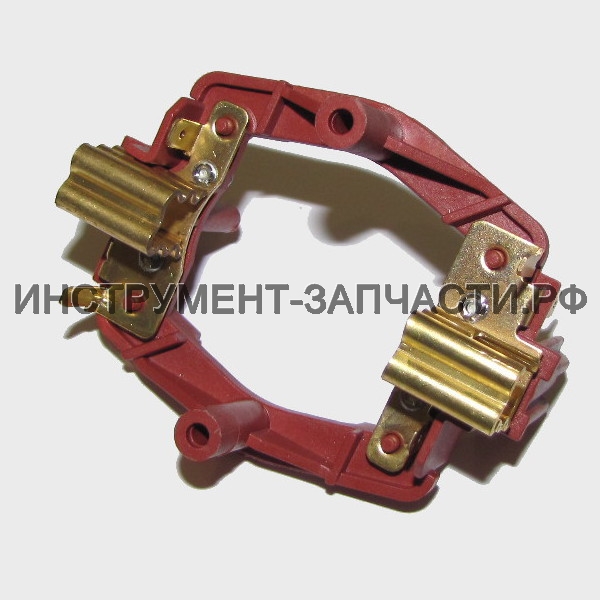

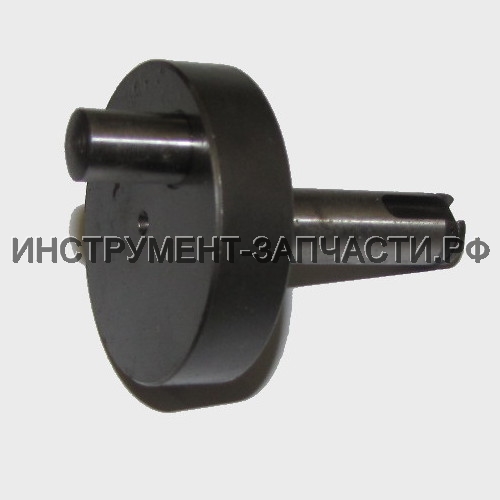

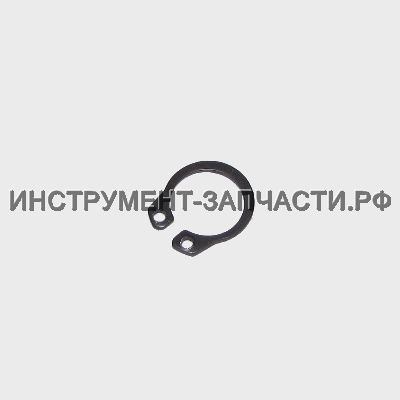

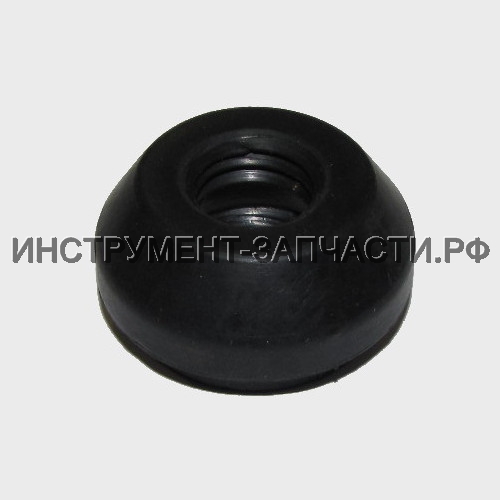

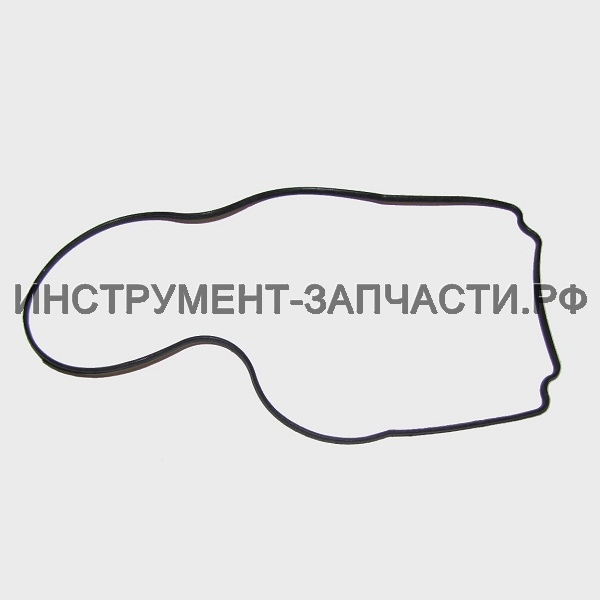

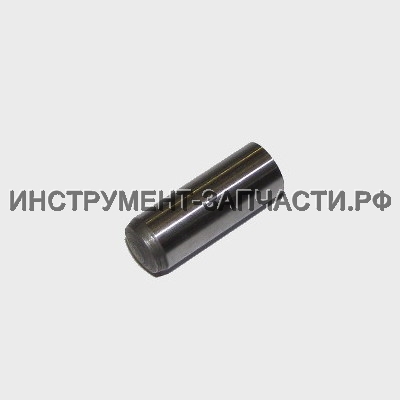

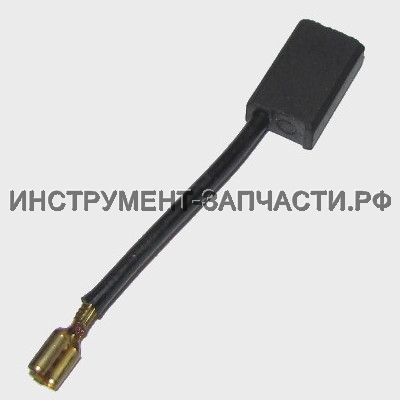

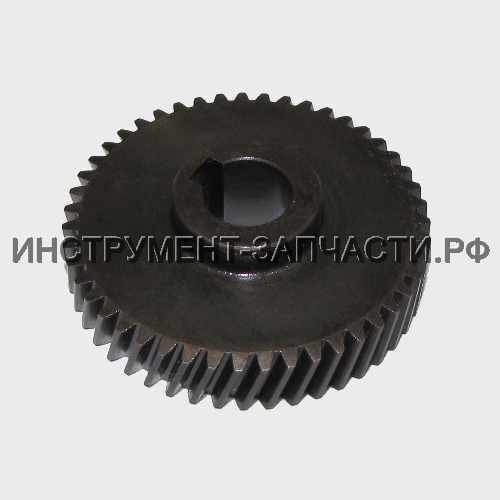

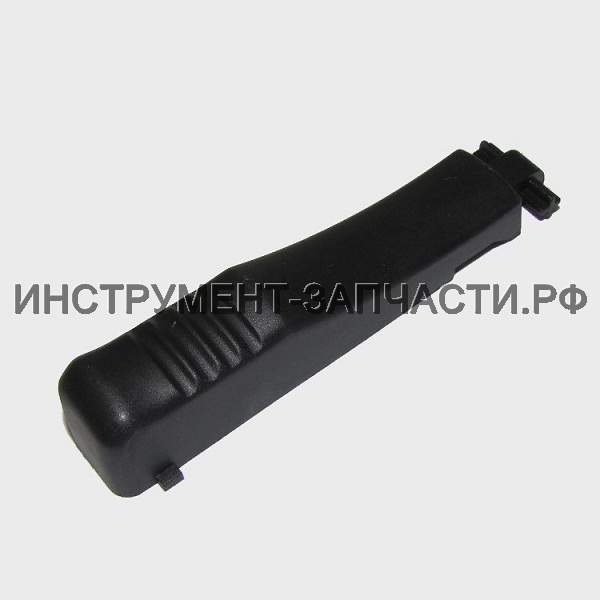

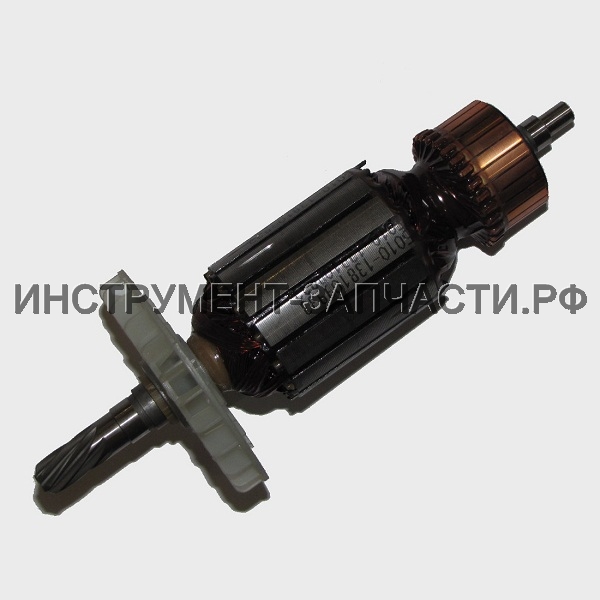

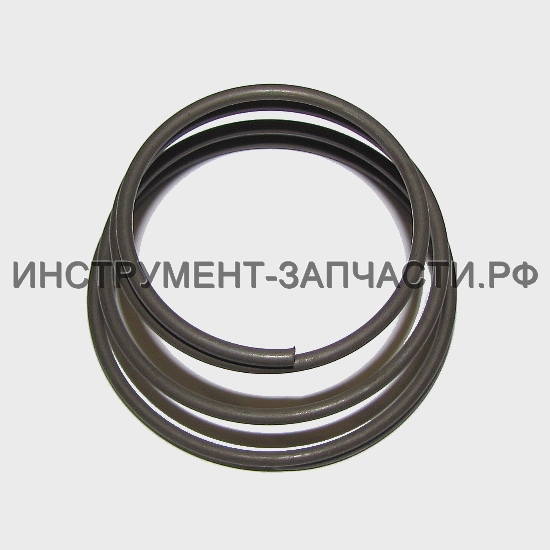

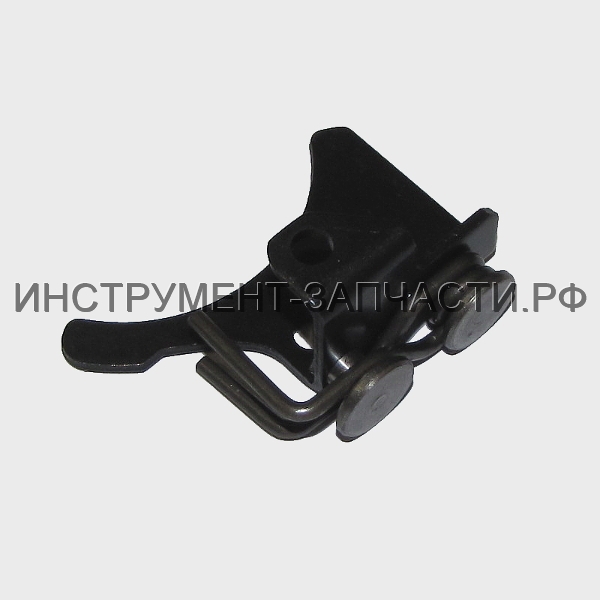

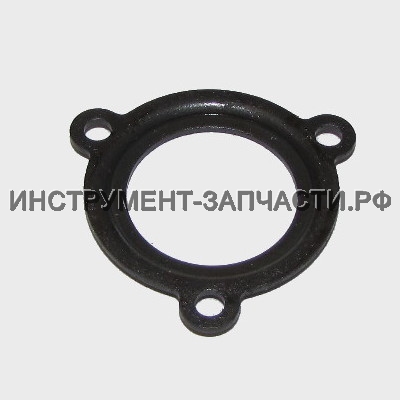

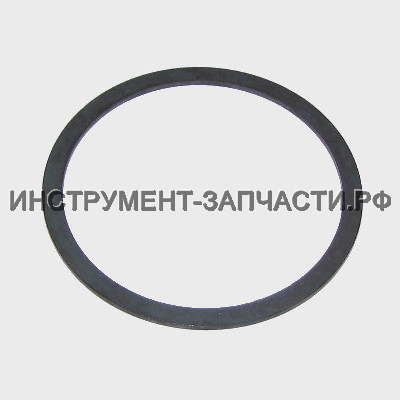

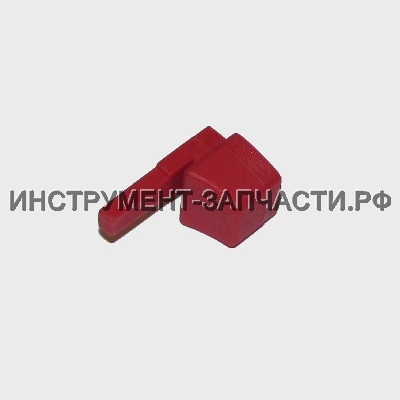

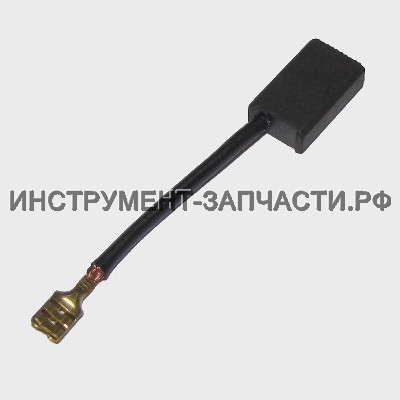

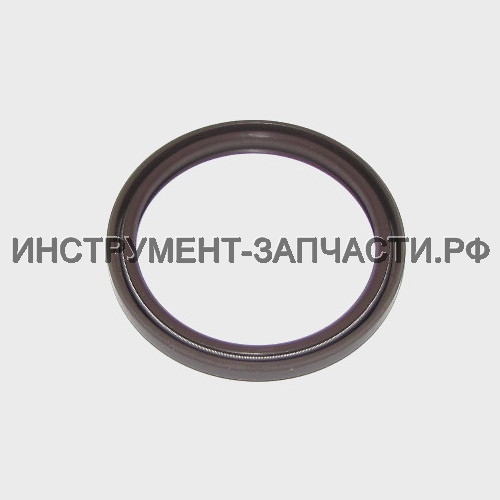

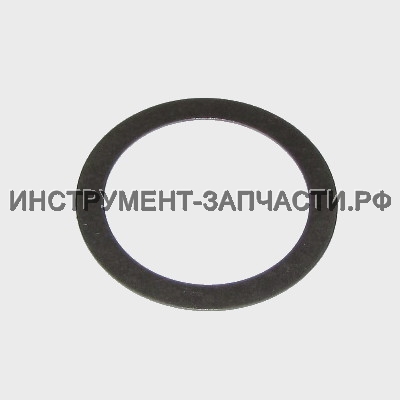

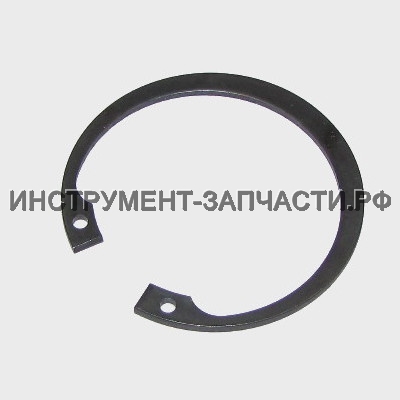

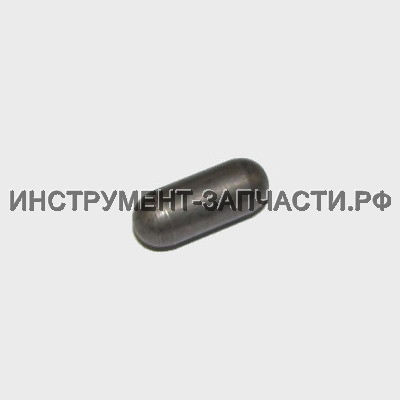

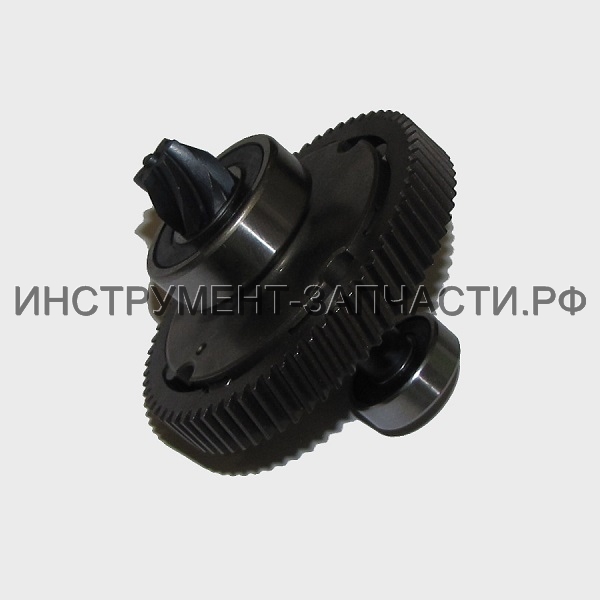

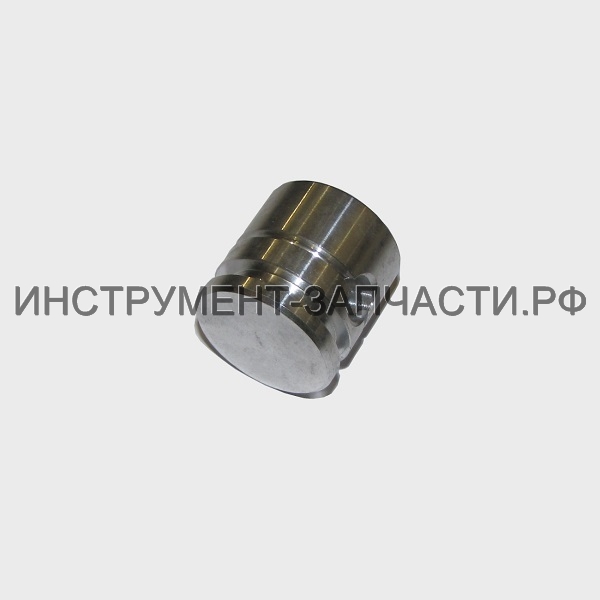

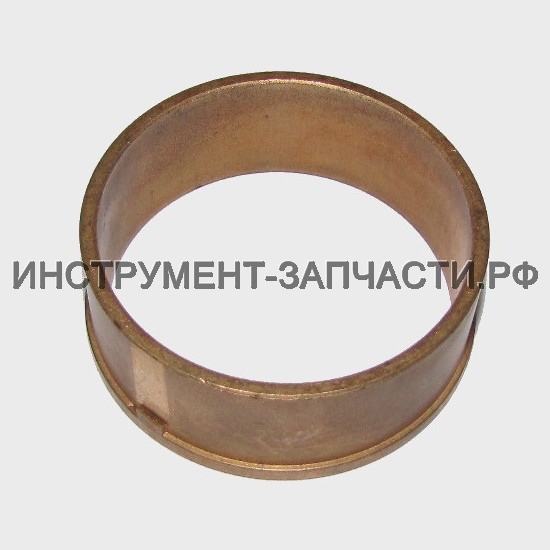

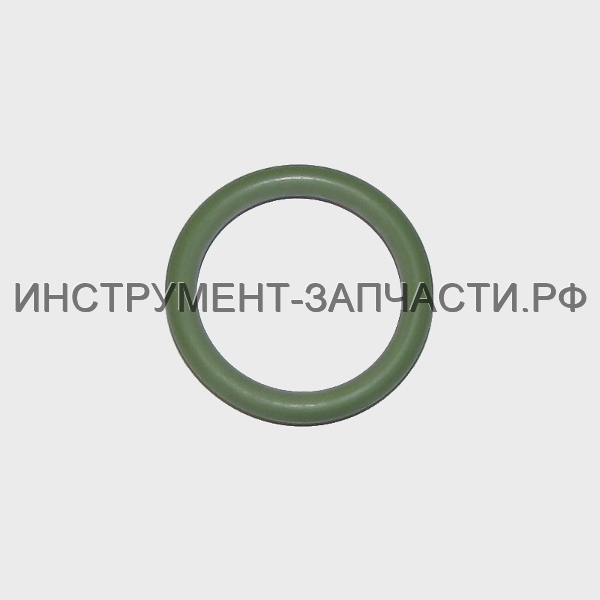

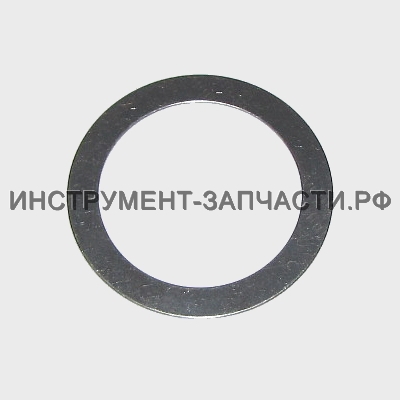

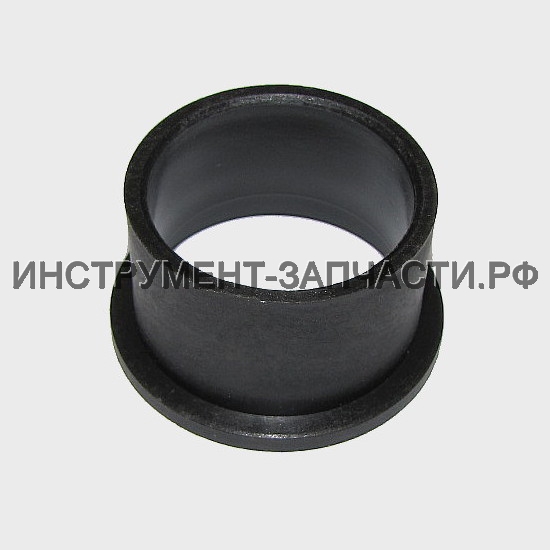

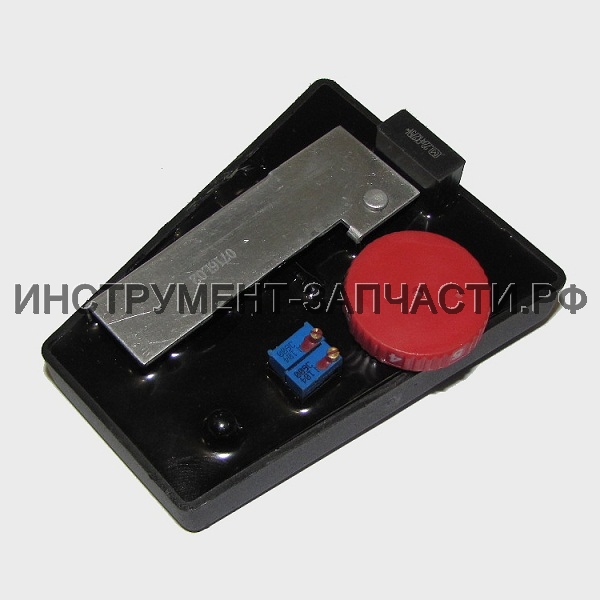

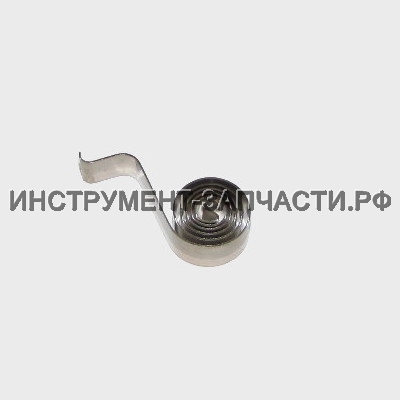

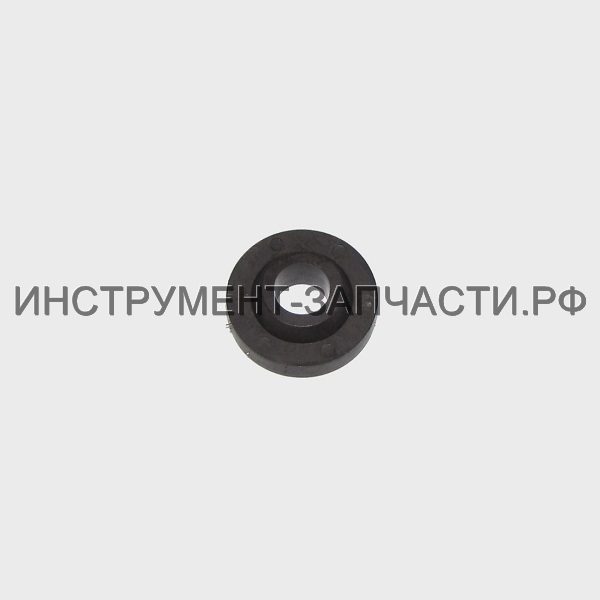

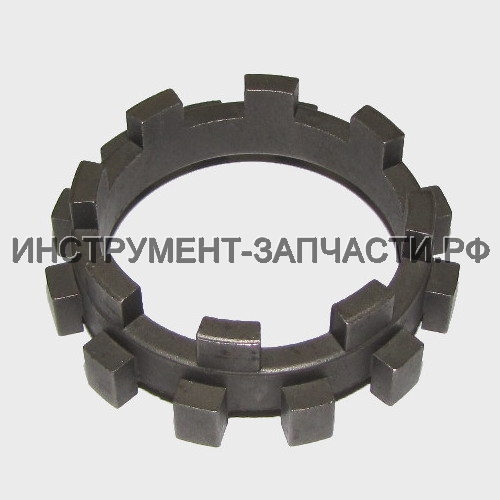

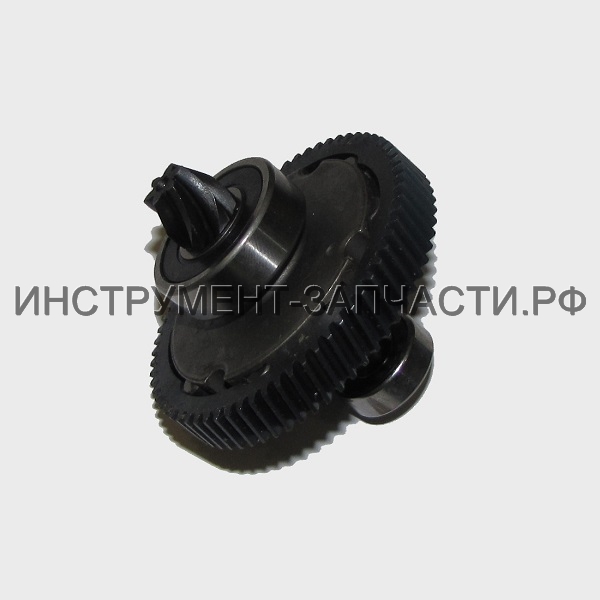

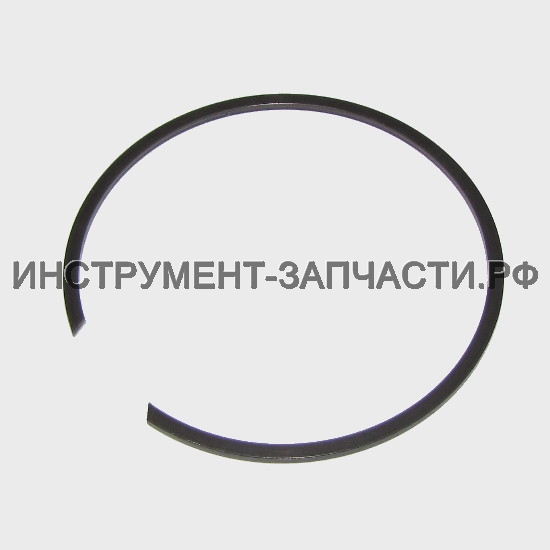

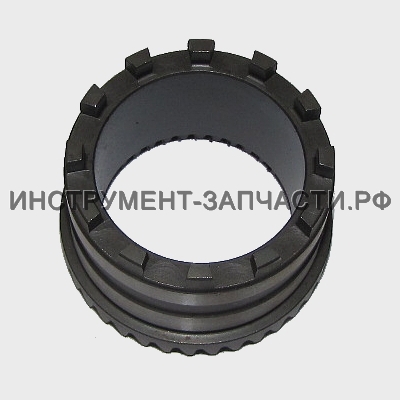

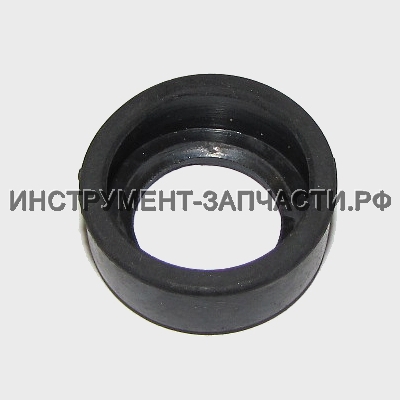

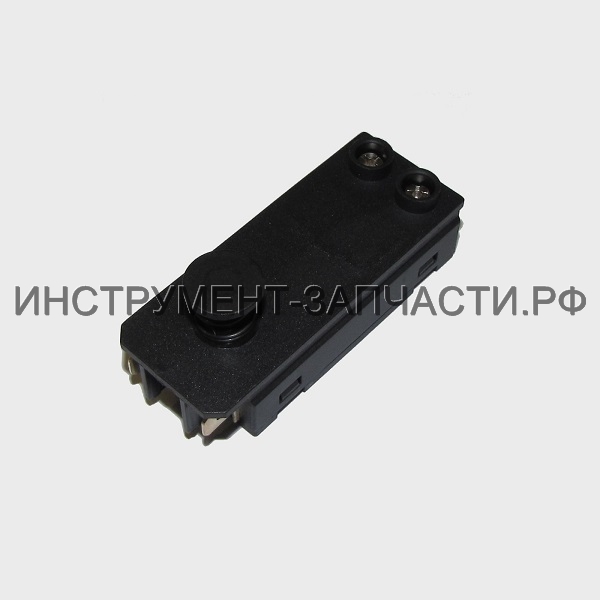

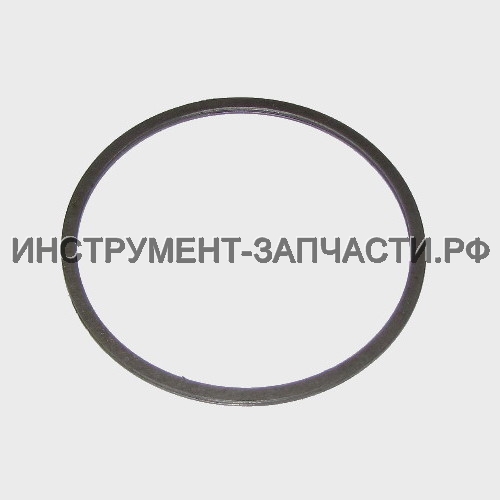

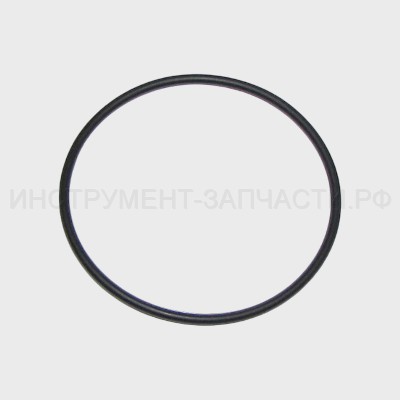

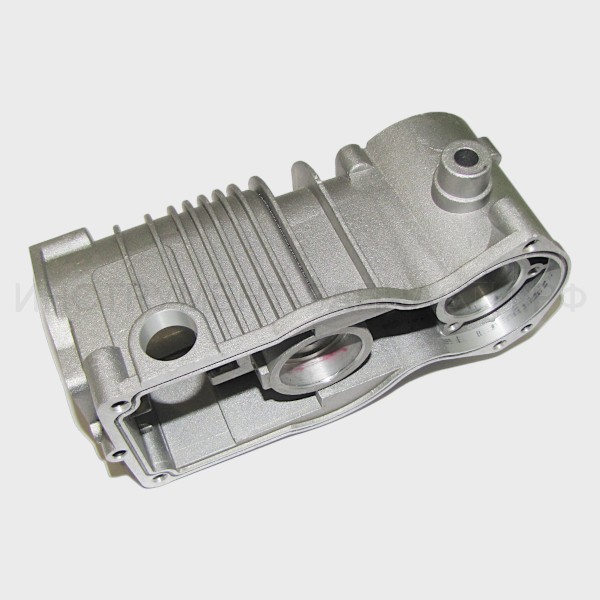

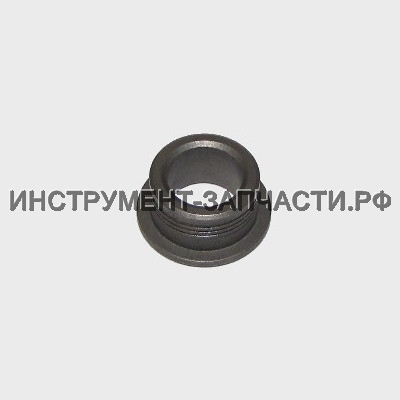

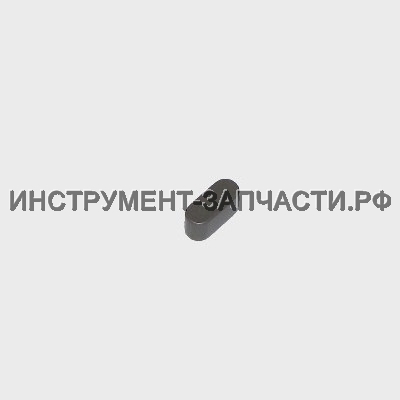

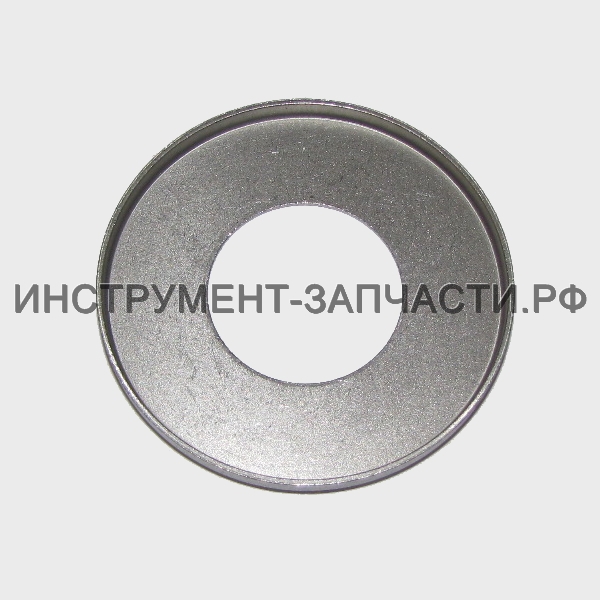

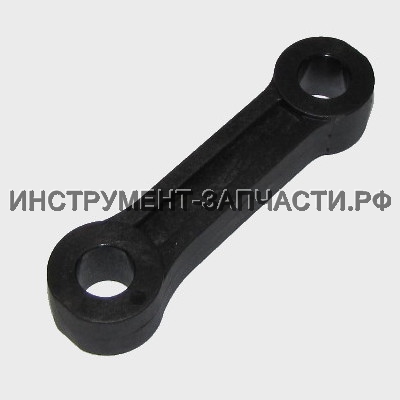

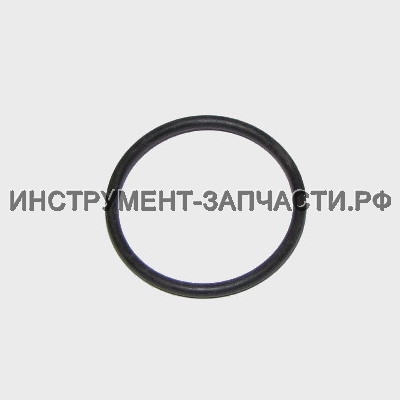

Дмитрий Кущев Схема и запчасти для перфоратора Интерскол П-50/1200Э Схема актуальна для изделий, у которых серийный номер начинается с 110. Инструмент снят с производства Рис. 1 Перфоратор П-50/1200Э (110.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 13812.8042 Ствол в сборе Нет в наличии 1 10,170 ₽ 2 2 34.03.00.01.00 Крышка ствола резиновая П-45 Крышка ствола резиновая В наличии: 1 1 180 ₽ 3 3 34.03.00.02.00 Чехол ствола Нет данных о товаре 1 4 4 13811.1421 Втулка резиновая Нет данных о товаре 1 5 5 34.03.00.14.00 Ролик-фиксатор инструмента Нет в наличии 2 200 ₽ 6 6 34.03.00.04.00 Кольцо упорное пружины Нет данных о товаре 1 7 7 71020.1380 Втулка бронзовая Нет данных о товаре 1 8 8 34.03.00.13.00 Кольцо регулировочное 45х35х0,5 В наличии: 2 2 60 ₽ 9 9 00.01.02.01.12 Подшипник 6204 RS Подшипник роликовый НК3512 (35х42х12) Нет в наличии 1 400 ₽ 10 10 34.03.00.08.00 Манжета П-45МЭ Манжета 35x42x4 В наличии: 3 1 380 ₽ 11 11 00.02.99.01.09 Кольцо стопорное Кольцо стопорное 45 DIN472 А48 В наличии: 1 1 90 ₽ 12 12 34.03.00.09.00 Головка стволовая Нет данных о товаре 1 13 13 13811.3303 Втулка уплотнительная В наличии: 2 1 120 ₽ 14 14 00.02.99.01.08 Кольцо стопорное Кольцо стопорное 12 DIN471 А12 В наличии: 5 1 30 ₽ 15 15 13024.3341 Шпонка Шпонка сегментная 5х5х12 В наличии: 1 1 60 ₽ 16 16 34.04.01.01.00 Кольцо неподвижное муфты зубчатой Нет в наличии 1 640 ₽ 17 17 84200.9328 Винт M6x16 DIN912 M6x16 Нет данных о товаре 1 18 18 34.04.01.03.00 Кольцо пружинное Кольцо пружинное SB-60 В наличии: 5 1 60 ₽ 19 19 13811.3592 Кольцо подвижное муфты зубчатой Нет в наличии 1 600 ₽ 20 20 34.04.03.01.00 Корпус редуктора Нет в наличии 1 3,300 ₽ 21 21 13811.3023 Полумуфта зубчатая В наличии: 1 1 3,180 ₽ 22 22 34.04.01.04.00 Стакан Нет в наличии 1 680 ₽ 23 23 34.04.01.05.00 Кольцо регулировочное 53x57,5x0,5 В наличии: 3 2 60 ₽ 25 25 13812.3272 Поршень Ø33,9 Нет в наличии 1 1,250 ₽ 26 26 74212.2640 Кольцо уплотнительное 26x4 Нет в наличии 2 120 ₽ 27 27 74210.2620 Кольцо 26x2 В наличии: 7 1 60 ₽ 29 29 83040.0425 Палец поршневой Ø10m6x28 В наличии: 1 1 110 ₽ 30 30 13810.4703 Крышка КШМ Нет данных о товаре 1 31 31 13812.4421 Шатун П-50/1200Э Шатун Нет в наличии 1 560 ₽ 31 31* 13812.4422 Шатун Исп.-01 - со втулкой Нет данных о товаре 1 33 33 34.04.05.00.00 Кривошип в сборе П-45МЭ Кривошип в сборе В наличии: 1 1 3,020 ₽ 34 34 84907.7142 Винт M4x12 Torx Нет данных о товаре 3 35 35 00.01.01.01.24 Подшипник шариковый 6201ZZ Подшипник шариковый 6201ZZ (12х32х10) Нет в наличии 3 370 ₽ 35 35 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 47 3 110 ₽ 36 36 87080.3842 Кольцо 38x43,7x1 Нет в наличии 1 80 ₽ 37 37 00.02.04.04.10 Винт М4х10 П-45МЭ Винт М4х10 Нет в наличии 6 40 ₽ 38 38 00.02.03.01.08 Винт 4х25 Винт 4х25 Torx В наличии: 4 14 90 ₽ 39 39 34.05.00.06.00 Клавиша выключателя В наличии: 1 1 140 ₽ 40 40 34.06.00.07.00 Накладка ручки Нет данных о товаре 1 41 41 34.04.05.03.00 Крышка подшипника В наличии: 1 2 80 ₽ 42.1 42.1 76325.6941 Выключатель MARQUARD 1267.7101 8(8)/250~5Е4 Нет в наличии 1 1,340 ₽ 42.2 42.2 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H07RN-F/2x1мм² В наличии: 2 1 1,200 ₽ 42.3 42.3 34.05.04.02.00 Трубка защитная шнура Нет данных о товаре 1 43 43 34.04.05.05.00 Колесо зубчатое П-45 Колесо зубчатое z=47 Нет в наличии 1 1,370 ₽ 44 44 34.04.06.01.00 Пробка сальника Нет в наличии 1 590 ₽ 45 45 00.02.04.05.08 Винт М4х6 DIN 85, П-45МЭ Винт М4х6 DIN 85 Нет в наличии 1 30 ₽ 46 46 13811.9201 Кольцо Нет данных о товаре 1 48 48 00.02.04.04.07 Винт М5х18 DIN 912, П-45МЭ Винт М5х18 DIN912 Нет в наличии 4 50 ₽ 49 49 00.02.04.04.08 Винт М6х40 Винт М6х40 Нет в наличии 4 60 ₽ 50 50 00.02.04.04.01 Винт М6х20 кожуха Винт М6х20 Нет в наличии 2 30 ₽ 51 51 34.05.04.01.00 Планка фиксации шнура Нет данных о товаре 1 52 52 00.02.03.01.02 Винт 4х12 Винт 4х12 Torx В наличии: 17 4 10 ₽ 55 55 34.05.06.00.01 Блок электронный П-45 Блок электронный Нет в наличии 1 3,950 ₽ 57 57 34.05.01.02.00 Шайба защитная 10-22-0,3 Нет данных о товаре 1 58 58 00.01.01.01.11 Подшипник шариковый 6000Z Д-550 Подшипник шариковый 6000Z (10х26х8) В наличии: 9 1 220 ₽ 58 58 6000-2RS Подшипник 180100/6000-2RS Подшипник шариковый 6000-2RS (10х26х8) В наличии: 112 1 80 ₽ 59 59 76388.9161 Датчик скорости магнитный Датчик тахометра Нет в наличии 1 140 ₽ 60 60 74210.0630 Кольцо резиновое Ø2/Ø56 Нет данных о товаре 1 61 61 34.05.00.01.00 Диафрагма Нет данных о товаре 1 62 62 13811.1443 Прокладка Нет данных о товаре 1 63 63 13810.1431 Прокладка Нет данных о товаре 1 64 64 34.05.01.01.00 Втулка резиновая В наличии: 5 1 140 ₽ 65 65 13810.9933 Якорь в сборе Нет данных о товаре 1 65 65 13810.9033 Якорь в сборе П-50/1200Э Якорь в сборе В наличии: 1 1 6,520 ₽ 66 66 13810.9413 Статор в сборе Нет данных о товаре 1 66.1 66.1 34.05.00.02.00 Корпус двигателя Нет данных о товаре 1 66.2 66.2 13810.9923 Статор Нет данных о товаре 1 66.3 66.3 34.05.03.00.00 Блок щеткодержателей в/сб Блок щёткодержателей в сборе В наличии: 1 1 330 ₽ 66.4 66.4 84483.0136 Винт Torx 5x65 Нет данных о товаре 2 66.5 66.5 34.05.03.03.00 Пружина щеткодержателя Пружина щёткодержателя В наличии: 2 2 30 ₽ 66.6 66.6 84482.0050 Винт 4x20 Нет данных о товаре 2 67 67 34.05.00.04.00 Уплотнение двигателя Нет данных о товаре 2 68 68 87080.3545 Кольцо 34x45x1,5 Нет в наличии 1 260 ₽ 72 72 13810.8664 Блок сцепления в сборе Нет в наличии 1 4,590 ₽ 77 77 34.04.02.01.00 Ось толкателя Ø5х60 Нет данных о товаре 1 78 78 34.04.06.05.00 Щит промежуточный Нет данных о товаре 1 80 80 34.04.03.02.00 Уплотнение резиновое В наличии: 4 1 150 ₽ 81 81 34.04.03.04.00 Штифт Ø5х12 Нет данных о товаре 2 82 82 34.04.03.03.00 Упор резиновый Ø5х6 Нет данных о товаре 1 83 83 34.03.00.10.00 Прокладка картонная s=0,5 Нет данных о товаре 1 84 84 13812.3432 Ударник Нет данных о товаре 1 86 86 74210.5020 Кольцо 50x2 В наличии: 8 1 30 ₽ 88 88 13810.3761 Сальник Нет данных о товаре 1 90 90 34.05.01.02.00 Шайба защитная 10x22x0,2 Нет данных о товаре 1 91 91 34.03.00.06.00 Шайба опорная пружины В наличии: 3 1 60 ₽ 92 92 34.03.00.05.00 Пружина П-45МЭ Пружина В наличии: 3 1 110 ₽ 95 95 34.03.00.07.00 Шайба 36,2x47,6x0,5 В наличии: 2 1 150 ₽ 96 96 34.04.02.00.00 Толкатель переключателя режимов в/сб Толкатель переключателя режимов в сборе В наличии: 1 1 540 ₽ 97 97 34.06.00.06.00 Втулка резиновая Нет данных о товаре 4 98 98 74210.1320 Кольцо Нет данных о товаре 1 99 99 13810.4141 Кнопка-фиксатор В наличии: 1 1 30 ₽ 101 101 13810.4022 Ручка переключателя режимов Нет данных о товаре 1 102 102 75700.0690 Пружина Нет данных о товаре 1 103 103 13810.3281 Вал-переключатель Нет данных о товаре 1 108 108 34.05.03.01.00 Щетка электрическая П-45 Щётка электрическая 6,3х12 В наличии: 2 1 240 ₽ 110 110 34.05.03.02.00 Щетка самоотключающаяся П-45 Щётка электрическая самоотключающаяся 6,3х12 В наличии: 2 1 240 ₽ 112 112 13810.9163 Корпусные детали в сборе Нет данных о товаре 1 110.06.00.01.00 Корпус Нет данных о товаре 1 110.06.00.02.00 Корпус-накладка Нет данных о товаре 1 110.06.00.03.00 Крышка щёткодержателя левая Нет данных о товаре 1 110.06.00.04.00 Крышка щёткодержателя правая Нет данных о товаре 1 113 113 84482.0013 Винт Torx 3x16 Нет данных о товаре 2 120 120 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба пружинная 5 В наличии: 1 4 20 ₽ 121 121 00.02.02.01.06 Шайба гроверная П-45МЭ Шайба пружинная 6 В наличии: 10 8 30 ₽ 204 204 34.02.01.00.00 Ручка боковая в сборе Нет данных о товаре 1 Кол-во: В корзину
