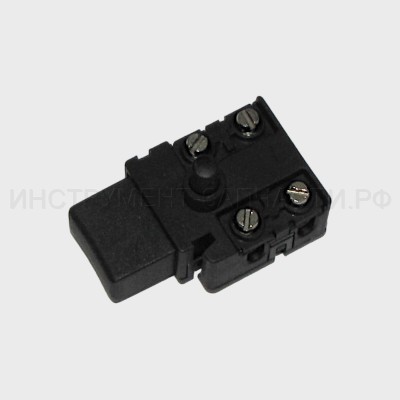

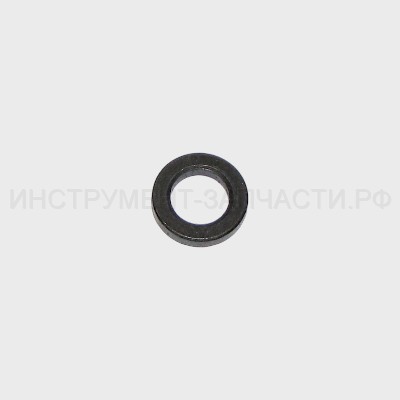

Дмитрий Кущев Схема и запчасти для штробореза Интерскол ОМ-115/1300 Схема актуальна для изделий, у которых серийный номер начинается с 163. Рис. 1 Штроборез ОМ-115/1300 (163.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.10.02.03.02 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H05RN-F/2x1,0мм², L=3м Нет в наличии 1 700 ₽ 2 2 163.04.00.03.00 Трубка защитная Нет данных о товаре 1 3 3 00.02.04.07.03 Винт Torx М5х38 Нет данных о товаре 3 4 4 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба пружинная Ø5 В наличии: 1 5 20 ₽ 5 5 00.02.02.02.08 Шайба Ø5х9,5х0,5 Нет в наличии 5 30 ₽ 7 7 00.02.03.03.05 Винт Torx 4х14 Нет данных о товаре 5 8 8 163.05.00.01.00 Корпус двигателя Нет данных о товаре 1 9 9 95.04.00.03.00 Планка фиксации шнура Нет данных о товаре 1 10 10 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт В наличии: 4 2 20 ₽ 11 11 00.10.01.04.26 Выключатель ОМ-115/1300 Выключатель JIABEN FA1-6-10/2 10(10)A 250V~5E4 В наличии: 2 1 310 ₽ 12 12 163.04.00.01.00 Колпачок фиксатора выключателя Нет данных о товаре 1 13 13 163.04.00.02.00 Колпачок кнопки выключателя Нет данных о товаре 1 14 14 00.10.04.01.17 Конденсатор МЕХ/TENTA MKP 0,33μF К Х2 275VAC 40/100/21 Нет данных о товаре 1 15 15 163.05.00.02.00 Ручка накладка Нет данных о товаре 1 16 16 163.05.00.03.00 Накладка пластиковая Нет данных о товаре 1 17 17 163.04.03.01.00 Корпус щеткодержателя Нет данных о товаре 2 18 18 163.04.03.02.00 Щетка электрическая ОМ-115/1300 Щетка электрическая В наличии: 4 2 140 ₽ 19 19 163.04.03.03.00 Колпачок щеткодержателя Нет данных о товаре 2 20 20 163.04.01.02.00 Спираль контактная Нет данных о товаре 2 21 21 163.04.01.01.00 Статор ОМ-115/1300 Статор В наличии: 1 1 650 ₽ 22 22 00.02.03.01.36 Винт 4х70 Р-110 Винт 4х70 Нет в наличии 2 10 ₽ 23 23 163.04.01.03.00 Диафрагма Нет данных о товаре 1 24 24 163.04.02.02.00 Втулка резиновая Нет данных о товаре 1 25 25 00.01.01.01.23 Подшипник 608ZZ Подшипник шариковый 608-2Z (8х22х7) Нет в наличии 1 150 ₽ 25 25 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 106 1 70 ₽ 25 25* 00.01.01.01.05 Подшипник шариковый 608Z Замена(аналог) или составная часть для замены поз.25 Нет в наличии 1 190 ₽ 25 25* 00.01.01.01.19 Подшипник 608RS Р-82ТС Замена(аналог) или составная часть для замены поз.25 В наличии: 17 1 190 ₽ 25 25* 00.01.01.01.26 Подшипник шариковый 608RZ УШМ-115;125 Замена(аналог) или составная часть для замены поз.25 Нет в наличии 1 210 ₽ 25 25* 00.01.01.01.58 Подшипник шариковый 608RT Замена(аналог) или составная часть для замены поз.25 Нет в наличии 1 120 ₽ 25 25* 00.01.01.01.65 00.01.01.01.65 Подшипник шариковый 608-2RS Замена(аналог) или составная часть для замены поз.25 В наличии: 4 1 150 ₽ 26 26 163.04.02.03.00 Кольцо пылезащитное Нет данных о товаре 1 27 27 163.04.02.01.00 Якорь с вентилятором ОМ-115/1300 Якорь с вентилятором В наличии: 1 1 1,640 ₽ 28 28 163.04.02.04.00 Кольцо картонное Нет данных о товаре 2 29 29 00.01.01.01.69 Подшипник шариковый 629 RS Подшипник шариковый 629-2RS (9х26х8) В наличии: 2 1 470 ₽ 29 29 629-2RS Подшипник 180029/629-2RS Подшипник шариковый 629-2RS (9х26х8) В наличии: 71 1 80 ₽ 29 29* 00.01.01.01.03 Подшипник шариковый 629Z Замена(аналог) или составная часть для замены поз.29 В наличии: 7 1 210 ₽ 30 30 163.04.02.05.00 Шпонка сегментная ОМ-115/1300 Шпонка сегментная 3х3,7х10 В наличии: 20 1 20 ₽ 30 30* 95.03.03.03.00 Шпонка сегментная Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 20 ₽ 31 31 163.04.02.06.00 Шестерня Z=16 Нет данных о товаре 1 32 32 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо стопорное В8 В наличии: 4 1 50 ₽ 33 33 163.03.00.11.00 Кольцо резиновое Ø26х2 Нет данных о товаре 1 34 34 163.03.00.10.00 Корпус редуктора ОМ-115/1300 Корпус редуктора В наличии: 1 1 170 ₽ 35 35 163.03.00.09.00 Штифт Ø6х12 Нет данных о товаре 1 36 36 00.01.01.01.61 Подшипник шариковый (9х24х7) 609RS специсполнение Подшипник шариковый 606-2RS (6х17х6) В наличии: 5 1 220 ₽ 37 37 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное В12 В наличии: 5 1 30 ₽ 38 38 163.03.00.08.00 Колесо зубчатое ОМ-115/1300 Колесо зубчатое Z=34 В наличии: 1 1 180 ₽ 39 39 163.03.00.07.00 Шпонка сегментная 4х5х13 Нет данных о товаре 1 40 40 163.03.00.06.00 Втулка ОМ-115/1300 Втулка Ø12х18х4 В наличии: 1 1 20 ₽ 41 41 00.02.99.01.01 Кольцо стопорное А32 УШМ-2000 Кольцо стопорное А32 В наличии: 3 1 40 ₽ 42 42 163.03.00.05.00 Кольцо поджимное Ø26х32х0,6 Нет данных о товаре 1 43 43 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201-2RS (12х32х10) В наличии: 8 1 310 ₽ 43 43 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 15 1 110 ₽ 43 43* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.43 В наличии: 1 1 360 ₽ 43 43* 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Замена(аналог) или составная часть для замены поз.43 В наличии: 3 1 310 ₽ 43 43* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.43 Нет в наличии 1 310 ₽ 43 43* 00.01.01.01.41 Подшипник шариковый 6201-2RZ Замена(аналог) или составная часть для замены поз.43 В наличии: 6 1 310 ₽ 43 43* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.43 В наличии: 5 1 340 ₽ 44 44 163.03.00.04.00 Шпиндель ОМ-115/1300 Шпиндель В наличии: 1 1 110 ₽ 45 45 163.03.00.03.00 Прокладка Нет данных о товаре 1 46 46 163.03.00.02.00 Корпус подшипника ОМ-115/1300 Корпус подшипника В наличии: 1 1 40 ₽ 47 47 00.02.04.07.02 Винт Torx M5x18 Нет данных о товаре 2 48 48 163.03.00.01.00 Манжета Ø18х24х3 Нет данных о товаре 1 49 49 163.02.00.05.00 Фланец внутренний ОМ-115/1300 Фланец внутренний Ø36 В наличии: 1 1 90 ₽ 51 51 163.02.00.04.00 Фланец наружный Ø36 Нет данных о товаре 1 52 52 163.02.00.03.00 Винт специальный ОМ-115/1300 Винт специальный М6х18-L В наличии: 1 1 20 ₽ 53 53 163.02.00.01.00 Ключ специальный S22 Нет данных о товаре 1 54 54 163.02.00.02.00 Ключ торцовый S10 Нет данных о товаре 1 55 55 163.05.01.01.00 Винт барашковый Нет данных о товаре 1 56 56 163.05.01.02.00 Основание Нет данных о товаре 1 57 57 163.05.01.03.00 Винт специальный М5х8 Нет данных о товаре 2 58 58 163.05.01.04.00 Втулка Ø8х11х15 Нет данных о товаре 1 59 59 00.02.02.02.03 Шайба 6-14-1/Б ДУ-1000ЭР Шайба Ø6х14х1 В наличии: 10 1 20 ₽ 60 60 163.05.01.05.00 Винт барашковый М6х30 Нет данных о товаре 1 62 62 163.02.00.06.00 Кольцо переходное Ø20 Нет данных о товаре 1 Кол-во: В корзину
