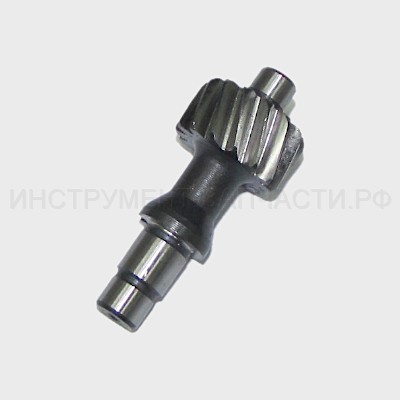

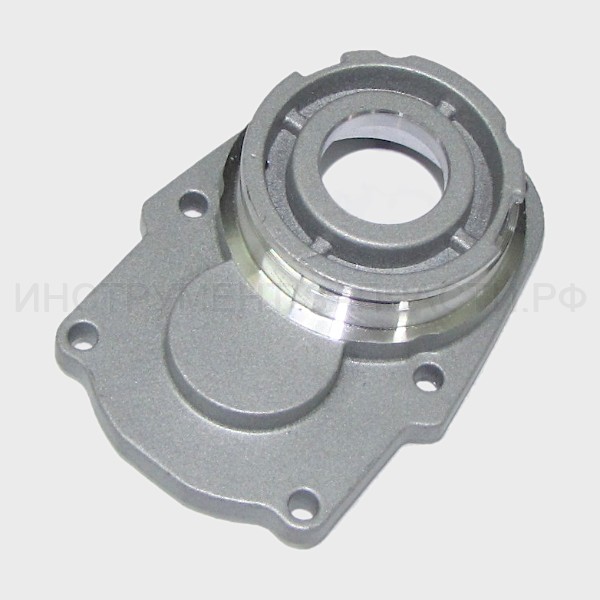

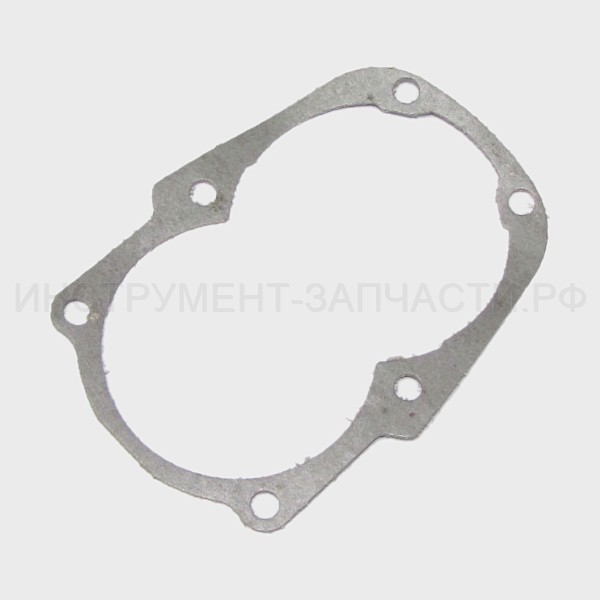

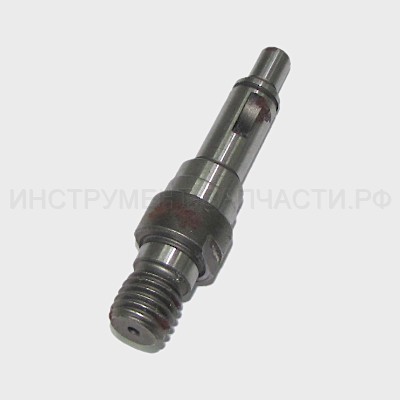

Дмитрий Кущев Схема и запчасти для штробореза Интерскол ПД-150/1800Э Схема актуальна для изделий, у которых серийный номер начинается с 718. Рис. 1 Штроборез ПД-150/1800Э (718.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 718.15.22.02.00 Диск алмазный Ø150хØ22.23х2.0мм Нет данных о товаре 2 2 2 718.02.00.12.00 Ролик опорный узкий Нет данных о товаре 2 3 3 718.02.00.10.00 Ось Нет данных о товаре 2 4 4 718.02.00.08.00 Кожух защитный штробореза Ø150 Нет данных о товаре 1 5 5 718.02.00.02.00 Кронштейн Нет данных о товаре 1 6 6 718.02.00.09.00 Ролик опорный широкий Нет данных о товаре 2 7 7 718.02.00.03.00 Маховик M8 Нет данных о товаре 1 8 8 718.03.00.04.00 Шпиндель ПД-150/1800Э (718) Шпиндель В наличии: 2 1 630 ₽ 9 9 718.03.01.06.00 Заглушка Нет данных о товаре 1 10 10 718.03.01.01.00 Крышка редуктора ПД-150/1800Э (718) Крышка редуктора В наличии: 1 1 660 ₽ 11 11 718.03.01.02.00 Прокладка ПД-150/1800Э (718) Прокладка В наличии: 1 1 190 ₽ 12 12 718.03.01.03.00 Сальник ПД-150/1800Э (718) Сальник Ø16х25 В наличии: 1 1 210 ₽ 13 13 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201.2RS (12х32х10) В наличии: 8 1 370 ₽ 13 13 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 13 13 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 47 1 110 ₽ 14 14 718.03.01.05.00 Колесо цилиндрическое ПД-150/1800Э (718) Колесо цилиндрическое В наличии: 1 1 410 ₽ 15 15 718.03.01.04.00 Вал промежуточный ПД-150/1800Э (718) Вал промежуточный В наличии: 1 1 900 ₽ 16 16 718.03.00.03.00 Колесо коническое ПД-150/1800Э (718) Колесо коническое В наличии: 1 1 520 ₽ 17 17 718.03.02.03.00 Фиксатор шпинделя Нет данных о товаре 1 18 18 718.03.02.04.00 Пружина фиксатора Нет данных о товаре 1 19 19 718.03.02.05.00 Кнопка фиксатора Нет данных о товаре 1 21 21 718.03.02.01.01 Корпус редуктора ПД-150/1800Э (718) Корпус редуктора В наличии: 1 1 1,150 ₽ 22 22 718.04.02.03.00 Шестерня коническая ПД-150/1800Э (718) Шестерня коническая В наличии: 2 1 260 ₽ 23 23 718.03.02.01.00 Щит промежуточный ПД-150/1800Э (718) Щит промежуточный В наличии: 1 1 420 ₽ 24 24 718.04.02.01.00 Якорь Нет данных о товаре 1 25 25 718.04.02.01.01 Кольцо пылезащитное Нет данных о товаре 1 26 26 718.04.02.04.00 Втулка резиновая ПД-150/1800Э (718) Втулка резиновая В наличии: 2 1 150 ₽ 27 27 718.04.01.00.00 Статор ПД-150/1800Э (718) Статор В наличии: 1 1 4,180 ₽ 28 28 718.04.00.01.00 Диафрагма Нет данных о товаре 1 29 29 718.05.00.02.00 Корпус двигателя Нет данных о товаре 1 30 30 718.05.00.03.00 Крышка щетки ПД-150/1800Э (718) Крышка щетки В наличии: 2 2 140 ₽ 31 31 718.04.03.02.00 Щетка электрическая Нет данных о товаре 4 32 32 718.04.03.04.00 Пружина спиральная Нет данных о товаре 2 33 33 718.04.03.03.00 Щеткодержатель ПД-150/1800Э (718) Щеткодержатель В наличии: 2 2 190 ₽ 34 34 00.10.07.01.27 Блок электронный ПД-150/1800Э (718) Блок электронный SF1565-6S 220V/50Hz N2215 В наличии: 1 1 2,590 ₽ 35 35 718.04.03.05.00 Скоба крепления блока ПД-150/1800Э (718) Скоба крепления блока В наличии: 1 1 110 ₽ 36+40 36+40 718.05.01.00.00 Ручка комплект пр+лев Нет данных о товаре 1 37 37 00.10.01.04.55 Выключатель ПД-150/1800Э (718) Выключатель FA2-811-D8(8)A-250 В наличии: 2 1 540 ₽ 38 38 718.04.00.07.00 Кнопка-фиксатор поворота ручки Нет данных о товаре 1 39 39 718.04.00.08.00 Пружина фиксатора ручки Нет данных о товаре 1 41 41 718.04.00.04.00 Планка фиксации шнура Нет данных о товаре 1 42 42 718.04.00.02.00 Трубка защитная Нет данных о товаре 1 43 43 00.10.02.03.02 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H07RN-F 2х1.0мм²; L-2.5м Нет в наличии 1 840 ₽ 44 44 718.02.01.06.00 Пластина прижимная Нет данных о товаре 1 45 45 718.02.01.03.00 Втулка дистанционная 4.3мм Нет данных о товаре 6 46 46 718.02.01.04.00 Втулка дистанционная 6.0мм Нет данных о товаре 2 47 47 718.02.01.01.00 Втулка резьбовая Нет данных о товаре 1 48 48 718.02.01.05.00 Фиксатор Нет данных о товаре 1 49 49 718.02.00.02.01 Ручка боковая M8 Нет данных о товаре 1 50 50 718.02.00.05.00 Патрубок для удаления пыли Нет данных о товаре 1 51 51 718.02.01.00.00 Кожух защитный для УШМ Ø180 Нет данных о товаре 1 52 52 718.02.00.04.00 Фланец опорный шлифкруга ПД-150/1800Э (718) Фланец опорный шлифкруга В наличии: 2 1 260 ₽ 53 53 718.02.00.03.01 Гайка крепления шлифкруга ПД-150/1800Э (718) Гайка крепления шлифкруга В наличии: 2 1 260 ₽ 54 54 718.02.00.01.01 Ключ специальный Нет данных о товаре 1 s1 s1 00.02.04.02.24 Болт М6х30 Винт M6х30 В наличии: 5 1 30 ₽ s2 s2 00.02.01.01.06 Гайка 6-гранная Гайка М6 М6 В наличии: 7 1 30 ₽ s3 s3 00.02.02.02.67 Шайба простая Ø8хØ13х0.5 Нет данных о товаре 8 s4 s4 00.02.99.02.02 Кольцо стопорное В8 ДУ-650ЭР Кольцо стопорное В8 В наличии: 5 10 60 ₽ s5 s5 00.02.04.04.10 Винт М4х10 П-45МЭ Винт M4х16 Нет в наличии 4 40 ₽ s6 s6 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201.2RS (12х32х10) В наличии: 8 1 370 ₽ s6 s6 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ s6 s6 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 47 1 110 ₽ s7 s7 00.01.01.01.19 Подшипник 608RS Р-82ТС Подшипник шариковый 608.RS 608.RS/608.2RS/608.Z (8х22х7) В наличии: 18 1 220 ₽ s7 s7 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ s7 s7 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ s8 s8 00.02.04.05.26 Винт М4х20 Нет данных о товаре 3 s9 s9 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное Ø12 В наличии: 5 1 30 ₽ s10 s10 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Шпонка 3х10 В наличии: 33 1 30 ₽ s11 s11 00.01.02.01.03 Подшипник роликовый НК0810 Д-1050Р Подшипник игольчатый роликовый HK0810 (8х12х10) В наличии: 15 1 290 ₽ s12 s12 00.01.01.01.69 Подшипник шариковый 629 RS 629 RS (9х26х8) В наличии: 2 1 560 ₽ s12 s12 629-2RSH Подшипник 629-2RSH (SKF) 9х26х8 Подшипник шариковый 629-2RSH 629-2RSH (9х26х8) SKF (Италия) Нет в наличии 1 390 ₽ s12 s12 629-2RS Подшипник 180029/629-2RS Подшипник шариковый 629-2RS 629-2RS (9х26х8) В наличии: 80 1 80 ₽ s13 s13 00.02.03.01.76 Винт саморез Нет данных о товаре 4 s14 s14 00.02.04.04.61 Винт с шестигранной головкой M8х14 Нет данных о товаре 2 s15 s15 00.02.01.01.05 Гайка 6-гранная Гайка M5 Нет в наличии 1 60 ₽ s16 s16 00.02.02.02.68 Шайба простая Ø10хØ24х1 Нет данных о товаре 1 s17 s17 00.01.01.01.31 Подшипник шариковый 6200RS Р-110 Подшипник шариковый 6200.2RS 6200.2RS (10х30х9) В наличии: 6 1 430 ₽ s17 s17 6200-2RSH Подшипник 6200-2RSH (SKF) 10х30х9 Подшипник шариковый 6200-2RSH 6200-2RSH (10х30х9) SKF (Италия) В наличии: 6 1 430 ₽ s17 s17 6200-2RS Подшипник 180200/6200-2RS Подшипник шариковый 6200-2RS 6200-2RS (10х30х9) В наличии: 70 1 90 ₽ s18 s18 00.01.01.01.19 Подшипник 608RS Р-82ТС Подшипник шариковый 608.RS 608.RS/608.2RS/608.Z (8х22х7) В наличии: 18 1 220 ₽ s18 s18 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ s18 s18 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ s19 s19 00.02.03.01.94 Винт саморез ST4х75 Нет данных о товаре 2 s20 s20 00.02.03.01.81 Винт саморез ST3х10 Винт саморез ST3х10 В наличии: 5 4 10 ₽ s21 s21 00.02.03.01.01 Винт 4х10 ДП-1600 Винт саморез ST4х10 Нет в наличии 2 20 ₽ s22 s22 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4х14 В наличии: 4 7 20 ₽ A A 718.03.02.00.00 Фиксатор шпинделя в сборе ПД-150/1800Э (718) Фиксатор шпинделя в сборе поз.17;18;19 В наличии: 2 1 210 ₽ B B 718.04.02.00.00 Якорь с подшипником в сборе ПД-150/1800Э (718) Якорь с подшипником в сборе поз.24;25;s18 В наличии: 1 1 4,440 ₽ C C 718.04.01.07.00 Кнопка поворота ручки с пружиной в комплекте ПД-150/1800Э (718) Кнопка поворота ручки с пружиной в комплекте поз.38;39 В наличии: 1 1 110 ₽ Кол-во: В корзину
