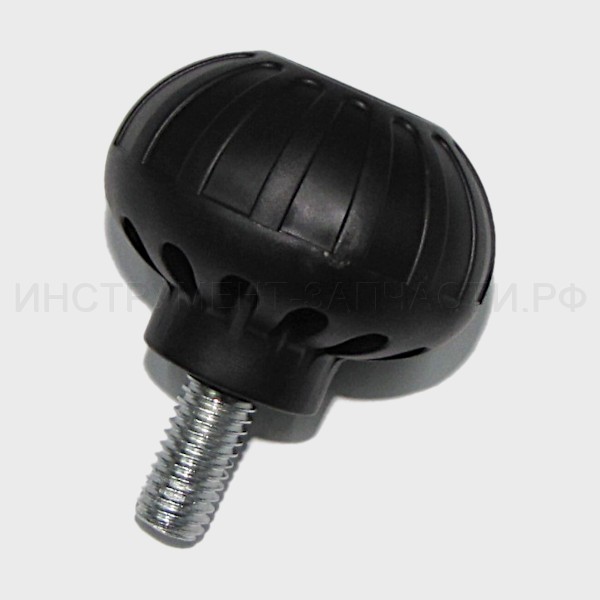

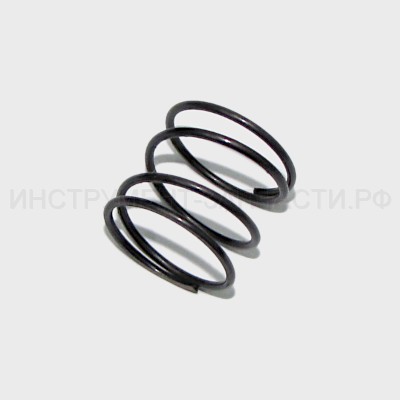

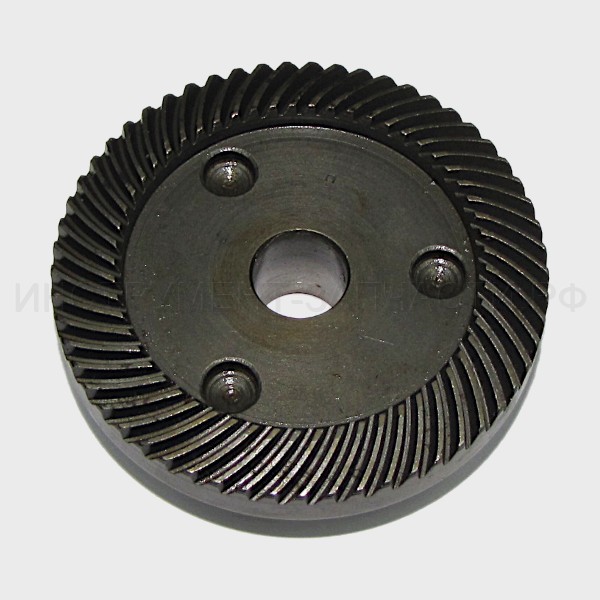

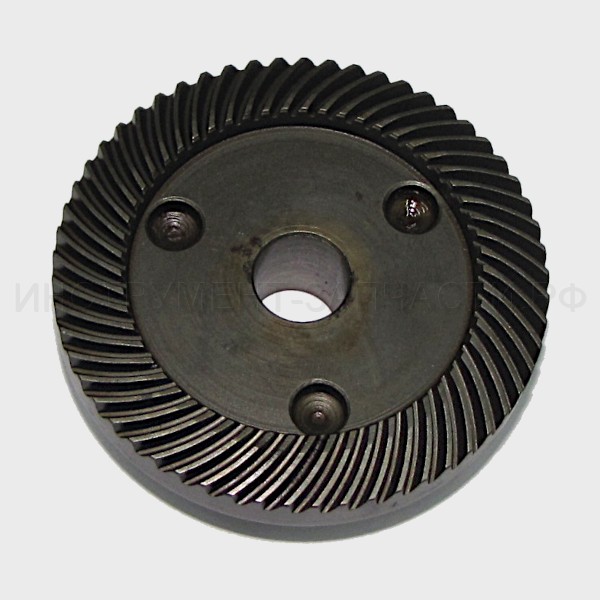

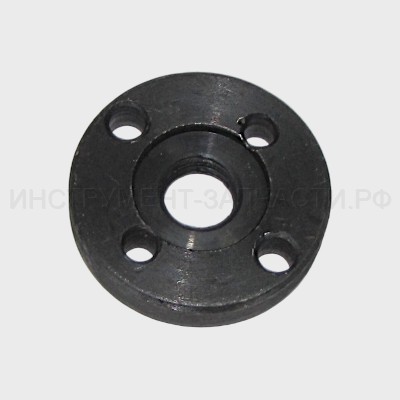

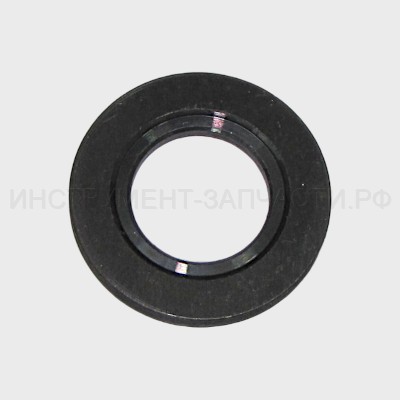

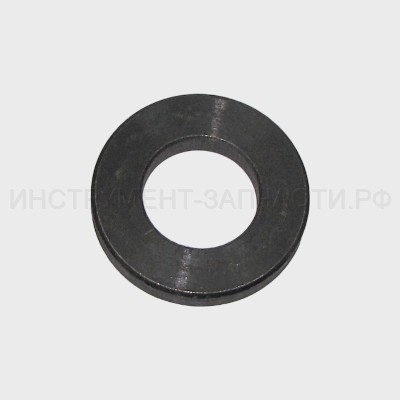

Дмитрий Кущев Схема и запчасти для штробореза Интерскол ПД-230/2200 Схема актуальна для изделий, у которых серийный номер начинается с 363. Рис. 1 Штроборез ПД-230/2200 (363.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 06.02.00.01.0013418.5101 Ручка боковая УШМ-2000 Рукоятка боковая В наличии: 4 1 230 ₽ 2 2 364.02.00.01.0013418.5102 Стойка рукоятки Нет данных о товаре 1 3 3 372.02.00.01.0013418.5103 Винт с маховиком ПД-125/1400Э Маховик фиксации рукоятки M10х20 В наличии: 1 1 150 ₽ 4 4 372.02.00.04.0013418.5104 Пружина ПД-125/1400Э Пружина Ø23хØ1.5х18 В наличии: 1 1 90 ₽ 5 5 00.02.99.02.0513418.5105 Кольцо стопорное В12 Д-1050Р Кольцо пружинное Ø12 В наличии: 5 8 30 ₽ 6 6 364.02.00.02.0013418.5106 Ролик малый Нет данных о товаре 2 7 7 364.02.00.03.0013418.5107 Шайба Нет данных о товаре 4 8 8 364.02.00.04.0013418.5108 Рычаг регулировки глубины пропила Нет данных о товаре 1 9 9 364.02.00.05.0013418.5109 Ось Нет данных о товаре 1 10 10 364.02.00.06.0013418.5110 Шайба Нет данных о товаре 2 11 11 00.02.99.02.1013418.5111 Кольцо стопорное В15 Кольцо пружинное Ø15 В наличии: 14 1 20 ₽ 12 12 364.02.00.07.0013418.5112 Кожух защитный Нет данных о товаре 1 13 13 372.02.00.07.0013418.5113 Держатель ключа ПД-125/1400Э Держатель ключа В наличии: 1 1 30 ₽ 14 14 00.02.04.05.0313418.5114 Винт М4х10 Винт M4х10 В наличии: 18 3 10 ₽ 15 15 00.30.10.03.0013418.5115 Ключ шестигранный S4 Ключ шестигранный S4 Нет в наличии 1 20 ₽ 16 16 364.02.00.08.0013418.5116 Ролик большой Нет данных о товаре 2 17 17 00.02.01.01.0813418.5117 Гайка М8 УШМ-2300М Гайка M8 В наличии: 1 5 30 ₽ 18 18 00.02.04.02.0813418.5118 Болт М8х30 Болт M8х30 Нет в наличии 3 50 ₽ 19 19 364.02.00.09.0013418.5119 Ось Нет данных о товаре 1 20 20 364.02.00.10.0013418.5120 Винт Нет данных о товаре 1 21 21 364.02.00.11.0013418.5121 Рычаг фиксации глубины пропила Нет данных о товаре 1 22 22 207992300000013418.5122 Диск алмазный Ø230х5хØ22.2 Нет данных о товаре 2 23 23 372.02.00.14.0013418.5123 Шайба тонкая ПД-125/1400Э Шайба тонкая Ø22,2хØ42,2х4 В наличии: 1 4 120 ₽ 24 24 372.02.00.13.0013418.5124 Шайба толстая ПД-125/1400Э Шайба толстая Ø22,2хØ42,2х6 В наличии: 1 3 190 ₽ 25 25 372.02.00.15.0013418.5125 Гайка крепления ПД-125/1400Э Гайка крепления диска М14хØ45х9 В наличии: 2 1 150 ₽ 26 26 364.02.00.12.0013418.5126 Прокладка резиновая Нет данных о товаре 1 27 27 364.02.00.13.0013418.5127 Крышка кожуха защитного Нет данных о товаре 1 28 28 00.02.04.04.3013418.5128 Винт П-26/750ЭВ Винт М5х16(вн. шст.) В наличии: 5 4 10 ₽ 29 29 364.03.00.01.0013418.5129 Шпиндель Нет данных о товаре 1 30 30 364.03.00.02.0013418.5130 Прокладка Нет данных о товаре 1 31 31 00.01.01.01.2213418.5131 Подшипник шариковый 6203 Z Подшипник шариковый 6203 (17х40х12) В наличии: 1 1 470 ₽ 31 31 6203-2RS Подшипник 180203/6203-2RS Подшипник шариковый 6203-2RS (17х40х12) В наличии: 57 1 160 ₽ 32 32 00.02.99.01.0313418.5132 Кольцо стопорное А40 УШМ-2000 Кольцо пружинное Ø40 В наличии: 5 1 50 ₽ 33 33 164.03.01.04.0013418.5133 Колесо зубчатое коническое Z=57 В наличии: 2 1 580 ₽ 34 34 00.02.04.01.0413418.5134 Винт М5х15 Винт M5х20 Нет в наличии 4 50 ₽ 35 35 00.02.02.01.0513418.5135 Шайба гроверная ЛШМ-900 Шайба пружинная Ø5 В наличии: 1 4 20 ₽ 36 36 00.01.02.01.0113418.5136 Подшипник роликовый НК1210 УШМ-2300М;2000 Подшипник игольчатый HK1210 (12х16х10) Нет в наличии 1 170 ₽ 37 37 364.02.00.14.0013418.5137 Пластина крепежная Нет данных о товаре 1 38 38 364.03.00.04.0013418.5138 Крышка редуктора ПД-230/2600Э Крышка редуктора Нет в наличии 1 810 ₽ 39 39 00.02.03.01.1613418.5139 Винт 5х40 Винт ST5х40, head < Ø8.5 Нет в наличии 2 50 ₽ 40 40 60.03.02.03.0013418.5140 Пружина фиксатора шпинделя УШМ-230/2100 М Пружина Ø15хØ1х12.5 В наличии: 1 1 50 ₽ 41 41 60.03.02.04.0013418.5141 Фиксатор шпинделя УШМ-230/2100 М Фиксатор шпинделя В наличии: 2 1 80 ₽ 42 42 60.03.02.02.0013418.5142 Кнопка фиксатора шпинделя УШМ-230/2100 М Кнопка фиксатора шпинделя В наличии: 2 1 110 ₽ 43 43 00.02.03.01.5313418.5143 Винт 5x30 Винт ST5х30, head < Ø8.5 В наличии: 1 2 30 ₽ 44 44 364.03.00.05.0013418.5144 Корпус редуктора Нет данных о товаре 1 45 45 00.02.02.01.0813418.5145 Шайба гроверная диам.8 Шайба пружинная Ø8 В наличии: 10 1 50 ₽ 46 46 363.03.00.06.0013418.5146 Шестерня коническая Z=11 Нет данных о товаре 1 47 47 60.03.02.07.0013418.5147 Втулка УШМ-230/2100М Втулка В наличии: 2 1 80 ₽ 48 48 60.03.02.06.0013418.5148 Кольцо УШМ-230/2100 М Кольцо уплотнительное В наличии: 7 1 70 ₽ 49 49 00.01.01.01.3013418.5149 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201-2RS (12х32х10) В наличии: 8 1 370 ₽ 49 49 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS (12х32х10) В наличии: 47 1 110 ₽ 50 50 60.03.02.05.0013418.5150 Крышка подшипника УШМ-230/2100 М Крышка подшипника В наличии: 1 1 70 ₽ 51 51 00.02.04.01.1213418.5151 Винт М5х10 Винт M5х10 Нет в наличии 3 20 ₽ 52 52 363.04.02.01.0013418.5152 Якорь с вентилятором Ø54х55,220V-240V,2600W Нет данных о товаре 1 53 53 00.01.01.01.6513418.5153 00.01.01.01.65 Подшипник шариковый 608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 4 1 170 ₽ 53 53 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 54 54 06.04.02.02.0013418.5154 Втулка резиновая УШМ-2000 Втулка демпфирующая В наличии: 7 1 20 ₽ 55 55 60.04.00.01.0013418.5155 Диафрагма УШМ-230/2100 М Диафрагма В наличии: 5 1 70 ₽ 56 56 00.02.03.01.2613418.5156 Винт 5х75 Винт ST5х75 В наличии: 2 2 40 ₽ 57 57 363.04.01.00.0013418.5157 Статор Ø95х55,220V-240V,2600W Нет данных о товаре 1 58 58 60.04.00.02.0013418.5158 Корпус двигателя УШМ-230/2100 М Корпус двигателя В наличии: 1 1 680 ₽ 59 59 60.04.03.03.0013418.5159 Колпачок щеткодержателя УШМ-230/2100 М Крышка щеткодержателя В наличии: 9 2 50 ₽ 60 60 60.04.03.01.0013418.5160 Щеткодержатель УШМ-230/2100 М Корпус щеткодержателя В наличии: 4 2 200 ₽ 61 61 60.04.03.02.0013418.5161 Щётка электрическая УШМ-230/2100 М Щетка электрическая 7х17х17 В наличии: 6 2 270 ₽ 62 62 363.04.03.00.0013418.5162 Блок электронный 12 (12)A Нет данных о товаре 1 64 64 06.04.00.07.0013418.5164 Кнопка–фиксатор поворота ручки УШМ-2000 Кнопка-фиксатор поворота ручки В наличии: 1 1 40 ₽ 65 65 06.04.00.08.0013418.5165 Пружина фиксатора ручки УШМ-2000 Пружина Ø5.8хØ0.8х24 В наличии: 2 1 20 ₽ 66 66 364.05.00.01.0013418.5166 Ручка Нет данных о товаре 1 67 67 364.05.00.02.0013418.5167 Ручка накладка Нет данных о товаре 1 68 68 00.02.03.01.0613418.5168 Винт 4х18 ДУ-650ЭР Винт ST4х18, head < 7.3 В наличии: 1 4 20 ₽ 69 69 00.10.01.01.0113418.5169 Выключатель в сборе KEDU HY44BC Выключатель KEDU HY44BC 20(12)A 250V~ 5E4 В наличии: 7 1 1,230 ₽ 70 70 06.04.00.03.0013418.5170 Трубка защитная УШМ-2000 Втулка защитная В наличии: 1 1 60 ₽ 71 71 00.02.03.01.0313418.5171 Винт 4х14 ДУ-650ЭР Винт ST4х14 В наличии: 4 2 20 ₽ 72 72 06.04.00.04.0013418.5172 Планка крепления шнура Нет данных о товаре 1 73 73 00.10.02.02.0113418.5173 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H07RN-F/2х1.5мм² В наличии: 2 1 1,200 ₽ 74 74 06.01.04.01.0013418.5174 Ключ специальный УШМ-2000 Ключ специальный В наличии: 7 1 140 ₽ 75 75 364.02.00.15.0013418.5175 Шайба Нет данных о товаре 1 Кол-во: В корзину
