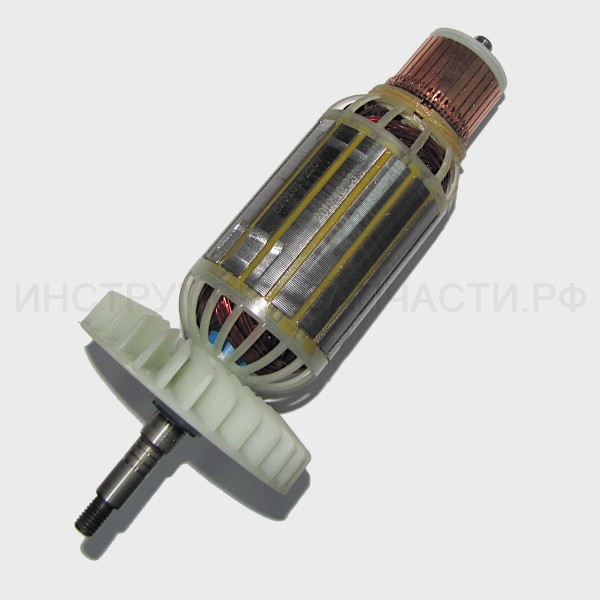

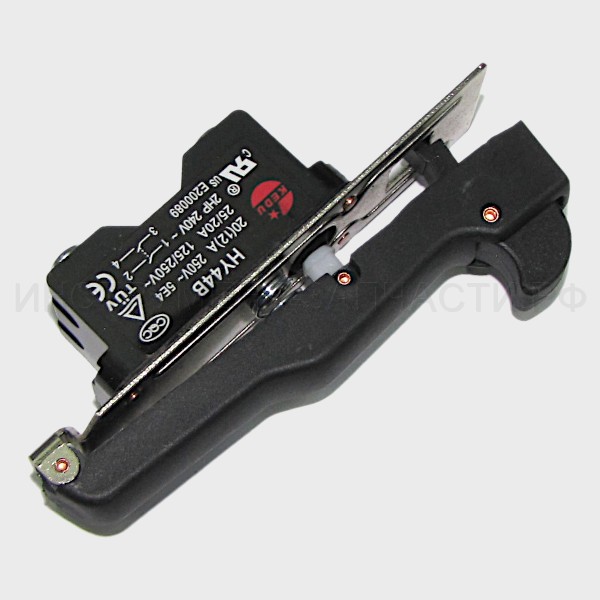

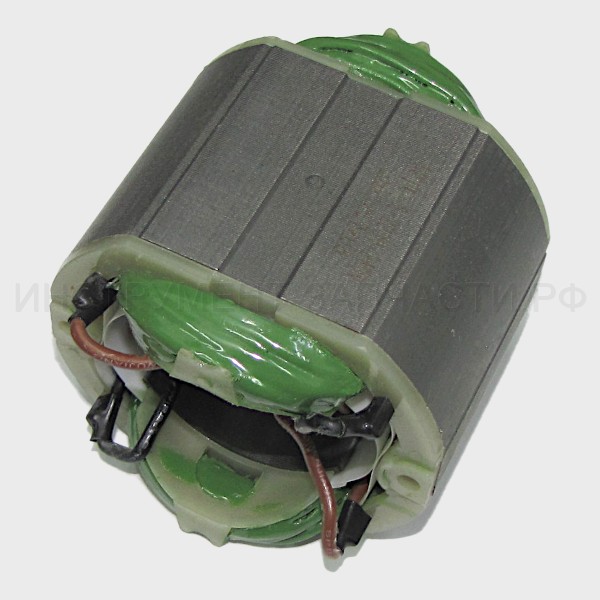

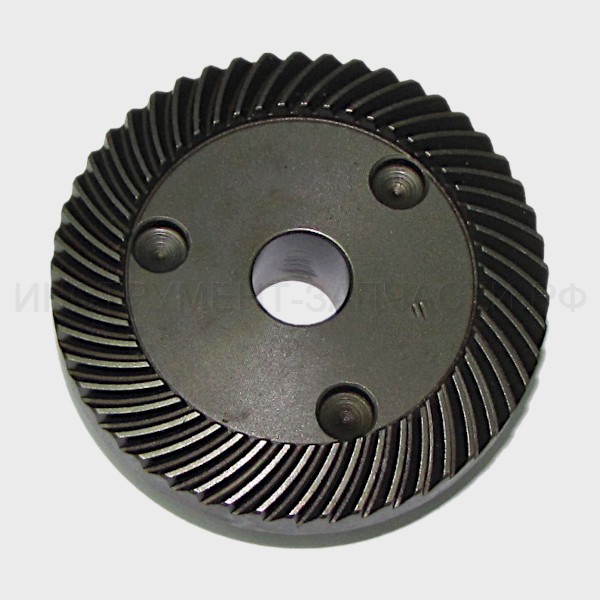

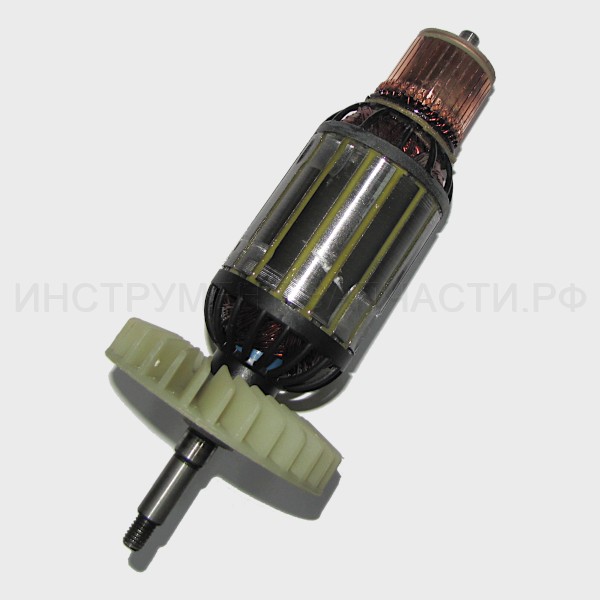

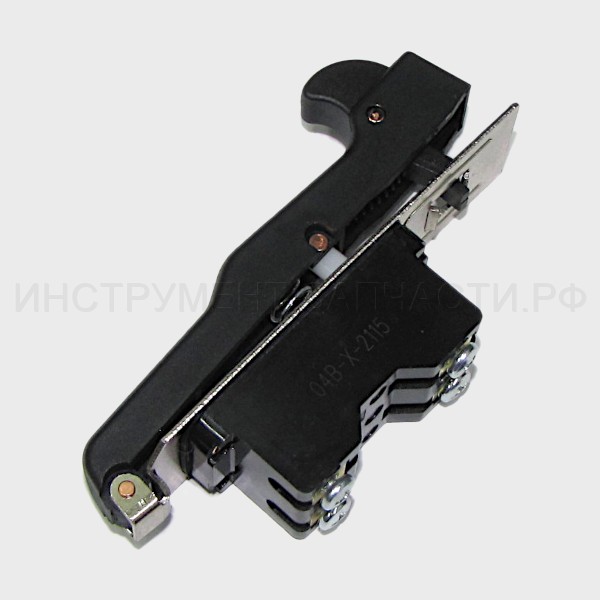

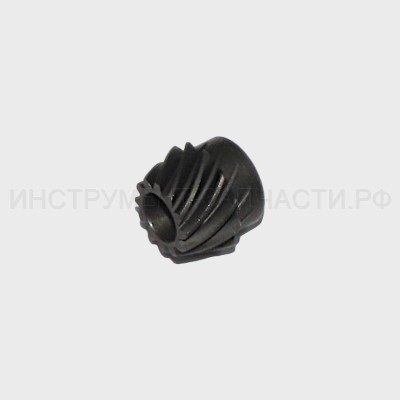

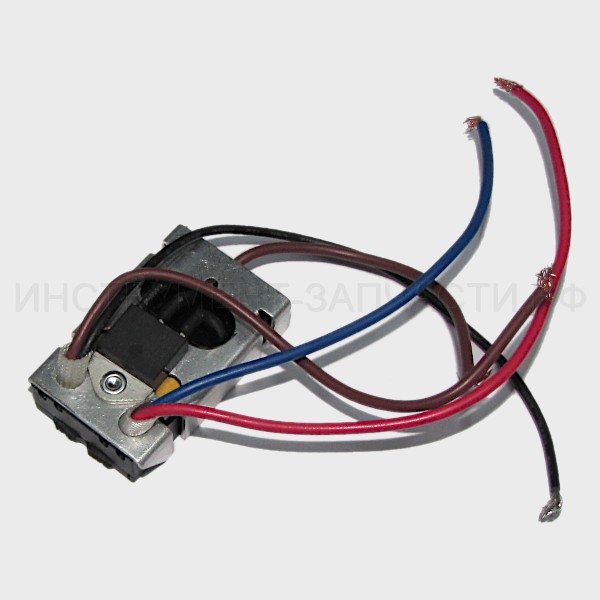

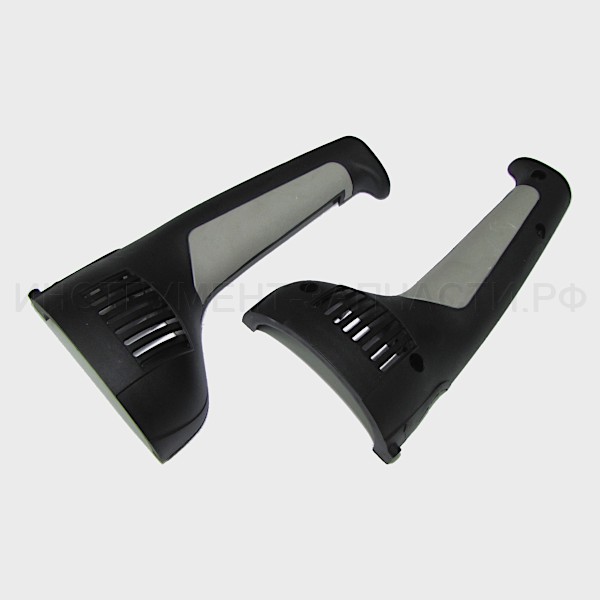

Дмитрий Кущев Схема и запчасти для штробореза Интерскол ПД-230/2600Э Схема актуальна для изделий, у которых серийный номер начинается с 364. Рис. 1 Штроборез ПД-230/2600Э (364.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 06.02.00.01.00 Ручка боковая УШМ-2000 Ручка боковая В наличии: 4 1 230 ₽ 2 2 364.02.00.01.00 Стойка рукоятки Нет данных о товаре 1 3 3 372.02.00.01.00 Винт с маховиком ПД-125/1400Э Маховик фиксации рукоятки M10х20 В наличии: 1 1 150 ₽ 4 4 372.02.00.04.00 Пружина ПД-125/1400Э Пружина Ø23хØ1.5х18 В наличии: 1 1 90 ₽ 5 5 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное Ø12 В наличии: 5 8 30 ₽ 6 6 364.02.00.02.00 Ролик малый Нет данных о товаре 2 7 7 364.02.00.03.00 Шайба Нет данных о товаре 4 8 8 364.02.00.04.00 Рычаг регулировки глубины пропила Нет данных о товаре 1 9 9 364.02.00.05.00 Ось Нет данных о товаре 1 10 10 364.02.00.06.00 Шайба Нет данных о товаре 2 11 11 00.02.99.02.10 Кольцо стопорное В15 Кольцо стопорное Ø15 В наличии: 14 1 20 ₽ 12 12 364.02.00.07.00 Кожух защитный Нет данных о товаре 1 13 13 372.02.00.07.00 Держатель ключа ПД-125/1400Э Держатель ключа В наличии: 1 1 30 ₽ 14 14 00.02.04.05.03 Винт М4х10 Винт М4х10 В наличии: 18 3 10 ₽ 15 15 00.30.10.03.00 Ключ шестигранный S4 Ключ шестигранный S-4мм; hxL-26x70мм Нет в наличии 1 20 ₽ 16 16 364.02.00.08.00 Ролик большой Нет данных о товаре 2 17 17 00.02.01.01.08 Гайка М8 УШМ-2300М Гайка М8х1 М8х1 В наличии: 1 5 30 ₽ 18 18 00.02.04.02.08 Болт М8х30 Болт M8х30 Нет в наличии 3 50 ₽ 19 19 364.02.00.09.00 Ось Нет данных о товаре 1 20 20 364.02.00.10.00 Винт Нет данных о товаре 1 21 21 364.02.00.11.00 Рычаг фиксации глубины пропила Нет данных о товаре 1 23 23 372.02.00.14.00 Шайба тонкая ПД-125/1400Э Шайба тонкая Ø22.2хØ42.2х4 В наличии: 1 4 120 ₽ 24 24 372.02.00.13.00 Шайба толстая ПД-125/1400Э Шайба толстая Ø22.2хØ42.2х6 В наличии: 1 3 190 ₽ 25 25 372.02.00.15.00 Гайка крепления ПД-125/1400Э Гайка крепления диска М14хØ45х9 В наличии: 2 1 150 ₽ 26 26 364.02.00.12.00 Прокладка резиновая Нет данных о товаре 1 27 27 364.02.00.13.00 Крышка кожуха защитного Нет данных о товаре 1 28 28 00.02.04.04.30 Винт П-26/750ЭВ Винт М5х16(М5х15) В наличии: 5 4 10 ₽ 29 29 364.03.00.01.00 Шпиндель Нет данных о товаре 1 30 30 364.03.00.02.00 Прокладка Нет данных о товаре 1 31 31 00.01.01.01.29 Подшипник шариковый 6203RS Подшипник шариковый 6203-2RS 6203-2RS (17х40х12) В наличии: 5 1 280 ₽ 31 31 6203-2RSH Подшипник 6203-2RSH (SKF) 17х40х12 Подшипник шариковый 6203-2RSH 6203-2RSH (17х40х12) SKF (Италия) Нет в наличии 1 430 ₽ 31 31 6203-2RS Подшипник 180203/6203-2RS Подшипник шариковый 6203-2RS 6203-2RS (17х40х12) В наличии: 57 1 160 ₽ 32 32 00.02.99.01.03 Кольцо стопорное А40 УШМ-2000 Кольцо стопорное Ø40 В наличии: 5 1 50 ₽ 33 33 364.03.00.03.00 Колесо зубчатое коническое ПД-230/2600Э Колесо зубчатое коническое Z-49 m-1.58 (с 2015г.) В наличии: 1 1 1,580 ₽ 34 34 00.02.04.01.04 Винт М5х15 Винт M5х20 M5х20 Нет в наличии 4 50 ₽ 35 35 00.02.02.01.05 Шайба гроверная ЛШМ-900 Шайба гроверная Ø5 Ø5 В наличии: 1 4 20 ₽ 36 36 00.01.02.01.01 Подшипник роликовый НК1210 УШМ-2300М;2000 Подшипник роликовый HK1210 (12х16х10) Нет в наличии 1 170 ₽ 37 37 364.02.00.14.00 Пластина крепежная Нет данных о товаре 1 38 38 364.03.00.04.00 Крышка редуктора ПД-230/2600Э Крышка редуктора Нет в наличии 1 810 ₽ 39 39 00.02.03.01.16 Винт 5х40 Винт саморез ST5х40, head < Ø8.5 Нет в наличии 2 50 ₽ 40 40 60.03.02.03.00 Пружина фиксатора шпинделя УШМ-230/2100 М Пружина Ø15хØ1х12.5 В наличии: 1 1 50 ₽ 41 41 60.03.02.04.00 Фиксатор шпинделя УШМ-230/2100 М Фиксатор шпинделя В наличии: 2 1 80 ₽ 42 42 60.03.02.02.00 Кнопка фиксатора шпинделя УШМ-230/2100 М Кнопка фиксатора шпинделя В наличии: 2 1 110 ₽ 43 43 00.02.03.01.53 Винт 5x30 Винт саморез ST5х30, head < Ø8.5 В наличии: 1 2 30 ₽ 44 44 364.03.00.05.00 Корпус редуктора Нет данных о товаре 1 45 45 00.02.02.01.08 Шайба гроверная диам.8 Шайба пружинная Ø8 В наличии: 10 1 50 ₽ 46 46 364.03.00.06.00 Шестерня коническая ПД-230/2600Э Шестерня коническая Z-12 m-1.58 (с 2015г.) В наличии: 2 1 540 ₽ 47 47 60.03.02.07.00 Втулка УШМ-230/2100М Втулка В наличии: 2 1 80 ₽ 48 48 60.03.02.06.00 Кольцо УШМ-230/2100 М Кольцо уплотнительное В наличии: 7 1 70 ₽ 49 49 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201.2RS 62012RS/6201.Z (12x32x10) В наличии: 8 1 370 ₽ 49 49 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12x32x10) SKF (Италия) Нет в наличии 1 390 ₽ 49 49 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12x32x10) В наличии: 47 1 110 ₽ 50 50 60.03.02.05.00 Крышка подшипника УШМ-230/2100 М Крышка подшипника В наличии: 1 1 70 ₽ 51 51 00.02.04.01.12 Винт М5х10 Винт M5х10 M5x10 Нет в наличии 3 20 ₽ 52 52 364.04.02.01.00 Якорь с вентилятором Ø54х60,220V-240V,2600W ПД-230/2600Э Якорь с вентилятором Ø54х60, 220V-240V, 2600W В наличии: 1 1 7,380 ₽ 53 53 00.01.01.01.19 Подшипник 608RS Р-82ТС Подшипник шариковый 608.RS 608.RS/608.2RS/608.Z (8х22х7) В наличии: 18 1 220 ₽ 53 53 608-2RSH Подшипник 608-2RSH (SKF) 8х22х7 Подшипник шариковый 608-2RSH 608-2RSH (8х22х7) SKF (Италия) Нет в наличии 1 370 ₽ 53 53 608-2RS Подшипник 180608/608-2RS Подшипник шариковый 608-2RS 608-2RS (8х22х7) В наличии: 68 1 70 ₽ 54 54 06.04.02.02.00 Втулка резиновая УШМ-2000 Втулка резиновая В наличии: 7 1 20 ₽ 55 55 60.04.00.01.00 Диафрагма УШМ-230/2100 М Диафрагма В наличии: 5 1 70 ₽ 56 56 00.02.03.01.26 Винт 5х75 Винт саморез ST5х75 В наличии: 2 2 40 ₽ 57 57 364.04.01.00.00 Статор Ø95х60,220V-240V,2600W ПД-230/2600Э Статор в сборе Ø95х60, 220V-240V, 2600W В наличии: 1 1 4,260 ₽ 58 58 60.04.00.02.01 Корпус двигателя для (H-50/55мм) Нет данных о товаре 1 59 59 60.04.03.03.00 Колпачок щеткодержателя УШМ-230/2100 М Колпачок щеткодержателя В наличии: 9 2 50 ₽ 60 60 60.04.03.01.00 Щеткодержатель УШМ-230/2100 М Щеткодержатель 7х17 В наличии: 4 2 200 ₽ 61 61 60.04.03.02.02 Щетка электрическая ПД-230/2200 (363) Щетка электрическая 7х17х17 Нет в наличии 2 270 ₽ 62 62 364.04.03.00.00 Блок электронный Ining TN40-68, 20A 250V~5E4 ПД-230/2600Э Блок электронный Ining TN40-68 20A 250V~5E4 В наличии: 1 1 1,970 ₽ 62 62* 00.10.07.01.14 Блок плавного пуска УШМ-22/230 Блок электронный RT230-20A 230V-50/60Hz 20A (10.2020) В наличии: 1 1 1,360 ₽ 64 64 06.04.00.07.00 Кнопка–фиксатор поворота ручки УШМ-2000 Кнопка-фиксатор поворота ручки В наличии: 1 1 40 ₽ 65 65 06.04.00.08.00 Пружина фиксатора ручки УШМ-2000 Пружина фиксатора ручки Ø5.8хØ0.8х24 В наличии: 2 1 20 ₽ 66 66 364.05.00.01.00 Ручка Нет данных о товаре 1 67 67 364.05.00.02.00 Ручка накладка Нет данных о товаре 1 68 68 00.02.03.01.06 Винт 4х18 ДУ-650ЭР Винт саморез ST4х18 В наличии: 1 4 20 ₽ 69 69 00.10.01.01.01 Выключатель в сборе KEDU HY44BC Выключатель KEDU, HY44BC, 20(12)A, 250V~, 5E4 В наличии: 7 1 1,230 ₽ 69 69* 00.10.01.01.30 Выключатель KEDU, HY44B, 20(12)A, 250V~, 5E4 (10.2020г.) В наличии: 1 1 800 ₽ 70 70 06.04.00.03.00 Трубка защитная УШМ-2000 Трубка защитная В наличии: 1 1 60 ₽ 71 71 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4х14 В наличии: 4 2 20 ₽ 72 72 06.04.00.04.00 Планка фиксации шнура Нет данных о товаре 1 73 73 00.10.02.02.01 Шнур питания с вилкой 2х1,0, 2м Шнур питания с вилкой H07RN-F, 2х1.5мм² В наличии: 2 1 1,200 ₽ 74 74 06.01.04.01.00 Ключ специальный УШМ-2000 Ключ специальный dxb - 4x30мм; L-260мм В наличии: 7 1 140 ₽ 75 75 00.02.02.02.05 Шайба 8х17х1,5/А Шайба Ø8х16х1.5 В наличии: 4 1 20 ₽ A A 364.05.00.00.00 Рукоятка основная комплект (лев.+прав.) Рукоятка основная комплект лев+пр комплект поз.66+поз.67 В наличии: 1 1 860 ₽ Кол-во: В корзину
