Схема и запчасти для штробореза Интерскол ПД-230/2600Э
Схема актуальна для изделий, у которых серийный номер начинается с 364.
Рис. 1
Рис. 2
Рис. 1

Штроборез ПД-230/2600Э (364.*): Рис.1

1
Ручка боковая УШМ-2000
06.02.00.01.00
13418.5191
Ручка боковая УШМ-2000
Рукоятка боковая
В наличии: 4
1
190 ₽
2
Не настроено изображение
364.02.00.01.00
13418.5102
Стойка рукоятки ПД-230/2600Э
Стойка рукоятки
Нет в наличии
1
700 ₽
3
Не настроено изображение
372.02.00.01.00
13418.5103

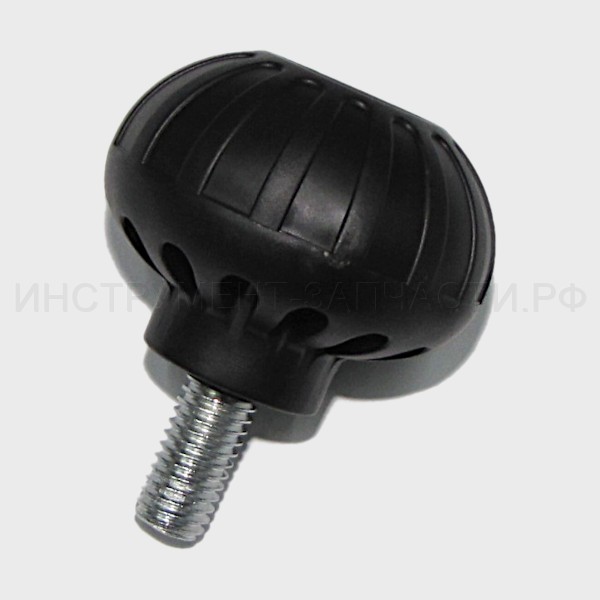

Винт с маховиком ПД-125/1400Э
Маховик фиксации рукоятки
M10х20
В наличии: 1
1
130 ₽
4
Не настроено изображение
372.02.00.04.00
13418.5104

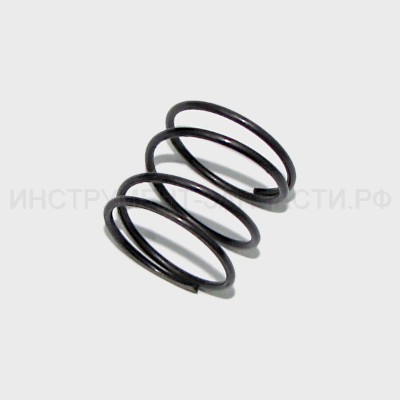

Пружина ПД-125/1400Э
Пружина
Ø23хØ1.5х18
В наличии: 1
1
80 ₽
5
Кольцо стопорное В12 Д-1050Р
00.02.99.02.05
13418.5105
Кольцо стопорное В12 Д-1050Р
Кольцо пружинное
Ø12
В наличии: 5
8
30 ₽
6
Не настроено изображение
364.02.00.02.00
13418.5106
Ролик малый
Нет данных о товаре
2
7
Не настроено изображение
364.02.00.03.00
13418.5107
Шайба
Нет данных о товаре
4
8
Не настроено изображение
364.02.00.04.00
13418.5108
Рычаг регулировки глубины пропила ПД-230/2600Э
Рычаг регулировки глубины пропила
Нет в наличии
1
2,120 ₽
9
Не настроено изображение
364.02.00.05.00
13418.5109
Ось
Нет данных о товаре
1
10
Не настроено изображение
364.02.00.06.00
13418.5110
Шайба
Нет данных о товаре
2
11
Кольцо стопорное В15
00.02.99.02.10
13418.5111
Кольцо стопорное В15
Кольцо пружинное
Ø15
В наличии: 14
1
10 ₽
12
Не настроено изображение
364.02.00.07.00
13418.5112
Кожух защитный ПД-230/2600Э
Кожух защитный
Нет в наличии
1
4,640 ₽
13
Не настроено изображение
372.02.00.07.00
13418.5113
Держатель ключа ПД-125/1400Э
Держатель ключа
В наличии: 1
1
30 ₽
14
Винт М4х10
00.02.04.05.03
13418.5114
Винт М4х10
Винт
M4х10
В наличии: 8
3
10 ₽
14*
Винт М4х10 УШМ-115
Винт М4х10 УШМ-115
Замена(аналог) или составная часть для замены поз.14
В наличии: 7
3
10 ₽
14*
Не настроено изображение
Винт
Замена(аналог) или составная часть для замены поз.14
Нет в наличии
3
20 ₽
15
Не настроено изображение
00.30.10.03.00
13418.5115
Ключ шестигранный S4
Ключ шестигранный
S4
Нет в наличии
1
20 ₽
16
Не настроено изображение
364.02.00.08.00
13418.5116
Ролик большой
Нет данных о товаре
2
17
Гайка М8 УШМ-2300М
00.02.01.01.08
13418.5117
Нет в наличии
5
20 ₽
18
Болт М8х30
00.02.04.02.08
13418.5118
Болт М8х30
Болт
M8х30
Нет в наличии
3
20 ₽
19
Не настроено изображение
364.02.00.09.00
13418.5119
Ось
Нет данных о товаре
1
20
Не настроено изображение
364.02.00.10.00
13418.5120
Винт
Нет данных о товаре
1
21
Не настроено изображение
364.02.00.11.00
13418.5121
Рычаг фиксации глубины пропила ПД-230/2600Э
Рычаг фиксации глубины пропила
Нет в наличии
1
110 ₽
22
Не настроено изображение
2079923000000
13418.5122
Диск алмазный
Ø230х5хØ22.2
Нет данных о товаре
2
23
Не настроено изображение
372.02.00.14.00
13418.5123

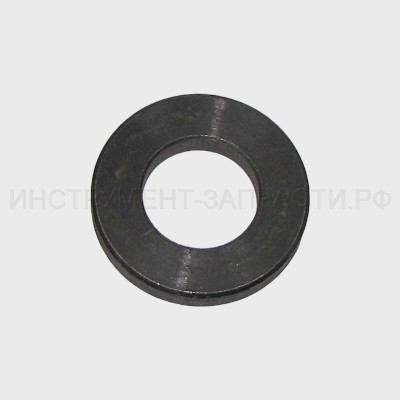

Шайба тонкая ПД-125/1400Э
Шайба тонкая
Ø22,2хØ42,2х4
В наличии: 1
4
100 ₽
24
Не настроено изображение
372.02.00.13.00
13418.5124
Шайба толстая ПД-125/1400Э

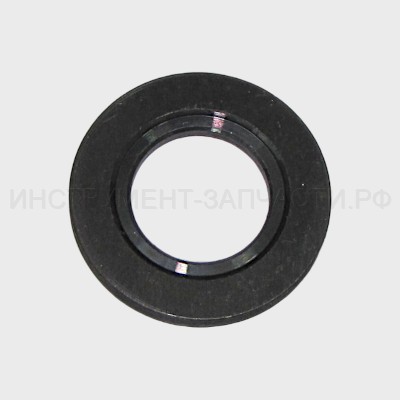

Шайба толстая
Ø22,2хØ42,2х6
В наличии: 1
3
160 ₽
24*
Не настроено изображение
Кольцо SD-230/2200
Замена(аналог) или составная часть для замены поз.24
Нет в наличии
3
100 ₽
25
Не настроено изображение
372.02.00.15.00
13418.5125
Гайка крепления ПД-125/1400Э
Гайка крепления диска
М14хØ45х9
В наличии: 2
1
130 ₽
26
Не настроено изображение
364.02.00.12.00
13418.5126
Прокладка резиновая ПД-230/2600Э
Прокладка резиновая
Нет в наличии
1
290 ₽
27
Не настроено изображение
364.02.00.13.00
13418.5127
Крышка кожуха защитного ПД-230/2600Э
Крышка кожуха защитного
Нет в наличии
1
880 ₽
28
Винт П-26/750ЭВ
00.02.04.04.30
13418.5128
Винт П-26/750ЭВ
Винт
М5х16(вн. шст.)
В наличии: 5
4
10 ₽
29
Не настроено изображение
364.03.00.01.00
13418.5129
Нет в наличии
1
1,260 ₽
30
Не настроено изображение
364.03.00.02.00
13418.5130
Нет в наличии
1
90 ₽
31
Подшипник шариковый 6203 Z
00.01.01.01.22
13418.5131
Подшипник шариковый 6203 Z
Подшипник шариковый
6203 (17х40х12)
В наличии: 1
1
390 ₽
31
Подшипник 180203/6203-2RS
Подшипник 180203/6203-2RS
Подшипник шариковый
6203-2RS (17х40х12)
В наличии: 46
1
160 ₽
31*
Не настроено изображение
Подшипник шариковый 6203RS
Замена(аналог) или составная часть для замены поз.31
В наличии: 5
1
240 ₽
31*
Не настроено изображение
Подшипник шариковый 6203ZZ
Замена(аналог) или составная часть для замены поз.31
В наличии: 5
1
310 ₽
32
Кольцо стопорное А40 УШМ-2000
00.02.99.01.03
13418.5132
Кольцо стопорное А40 УШМ-2000
Кольцо пружинное
Ø40
В наличии: 5
1
40 ₽
33
Не настроено изображение
364.03.00.03.00
13418.5192

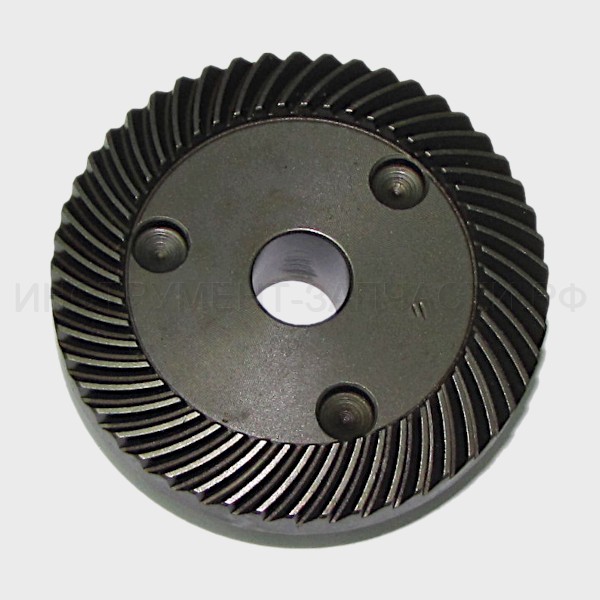

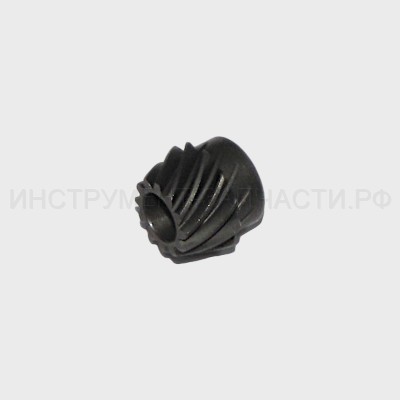

Колесо зубчатое коническое ПД-230/2600Э
Колесо зубчатое коническое
В наличии: 1
1
1,320 ₽
33*
Не настроено изображение
Колесо зубчатое коническое SD-230/2600
Замена(аналог) или составная часть для замены поз.33
Нет в наличии
1
830 ₽
34
Не настроено изображение
00.02.04.01.04
13418.5134
Винт М5х15
Винт
M5х20
Нет в наличии
4
50 ₽
35
Не настроено изображение
00.02.02.01.05
13418.5135
Шайба гроверная ЛШМ-900
Шайба пружинная
Ø5
В наличии: 1
4
20 ₽
36
Подшипник роликовый НК1210 УШМ-2300М;2000
00.01.02.01.01
13418.5136
Подшипник роликовый НК1210 УШМ-2300М;2000
Подшипник игольчатый
HK1210 (12х16х10)
В наличии: 1
1
140 ₽
37
Не настроено изображение
364.02.00.14.00
13418.5137
Пластина крепежная ПД-230/2600Э
Пластина крепежная
Нет в наличии
1
500 ₽
38
Не настроено изображение
364.03.00.04.00
13418.5138
Крышка редуктора ПД-230/2600Э
Крышка редуктора
Нет в наличии
1
670 ₽
38*
Не настроено изображение
Крышка редуктора SD-230/2200
Замена(аналог) или составная часть для замены поз.38
Нет в наличии
1
50 ₽
39
Не настроено изображение
00.02.03.01.16
13418.5139
Винт 5х40
Винт
ST5х40, head < Ø8.5
Нет в наличии
2
10 ₽
40
Пружина фиксатора шпинделя УШМ-230/2100 М
60.03.02.03.00
13418.5140
В наличии: 1
1
40 ₽
41
Фиксатор шпинделя УШМ-230/2100 М
60.03.02.04.00
13418.5141
Фиксатор шпинделя УШМ-230/2100 М
Фиксатор шпинделя
В наличии: 2
1
60 ₽
42
Кнопка фиксатора шпинделя УШМ-230/2100 М
60.03.02.02.00
13418.5142
Кнопка фиксатора шпинделя УШМ-230/2100 М
Кнопка фиксатора шпинделя
В наличии: 2
1
90 ₽
43
Не настроено изображение
00.02.03.01.53
13418.5143
Винт 5x30
Винт
ST5х30, head < Ø8.5
В наличии: 1
2
30 ₽
44
Не настроено изображение
364.03.00.05.00
13418.5144
Корпус редуктора ПД-230/2600Э
Корпус редуктора
Нет в наличии
1
1,970 ₽
45
Не настроено изображение
00.02.02.01.08
13418.5145
Шайба гроверная диам.8
Шайба пружинная
Ø8
В наличии: 10
1
30 ₽
46
Не настроено изображение
364.03.00.06.00
13418.5193
Шестерня коническая ПД-230/2600Э
Шестерня коническая
В наличии: 2
1
450 ₽
46*
Не настроено изображение
Шестерня коническая SD-230/2600
Замена(аналог) или составная часть для замены поз.46
Нет в наличии
1
420 ₽
47
Втулка УШМ-230/2100М
60.03.02.07.00
13418.5147
В наличии: 2
1
70 ₽
47*
Не настроено изображение
Втулка SD-230/2200
Замена(аналог) или составная часть для замены поз.47
Нет в наличии
1
60 ₽
48
Кольцо УШМ-230/2100 М
60.03.02.06.00
13418.5148
Кольцо УШМ-230/2100 М
Кольцо уплотнительное
В наличии: 7
1
60 ₽
48*
Не настроено изображение
Кольцо уплотнительное SD-230/2200
Замена(аналог) или составная часть для замены поз.48
Нет в наличии
1
20 ₽
49
Подшипник шариковый 6201RS Р-110
00.01.01.01.30
13418.5149
Подшипник шариковый 6201RS Р-110
Подшипник шариковый
6201-2RS (12х32х10)
В наличии: 8
1
310 ₽
49
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
В наличии: 25
1
110 ₽
49*
Подшипник 6201
Подшипник 6201
Замена(аналог) или составная часть для замены поз.49
В наличии: 1
1
360 ₽
49*
Не настроено изображение
Подшипник шариковый 6201Z УШМ-150;2300
Замена(аналог) или составная часть для замены поз.49
В наличии: 3
1
310 ₽
49*
Не настроено изображение
Подшипник шариковый 6201ZZ
Замена(аналог) или составная часть для замены поз.49
Нет в наличии
1
310 ₽
49*
Не настроено изображение
Подшипник шариковый 6201-2RZ
Замена(аналог) или составная часть для замены поз.49
В наличии: 6
1
310 ₽
49*
Подшипник шариковый 6201RS П-45
Подшипник шариковый 6201RS П-45
Замена(аналог) или составная часть для замены поз.49
В наличии: 5
1
340 ₽
50
Крышка подшипника УШМ-230/2100 М
60.03.02.05.00
13418.5150
Крышка подшипника УШМ-230/2100 М
Крышка подшипника
В наличии: 1
1
60 ₽
51
Не настроено изображение
00.02.04.01.12
13418.5151
Винт М5х10
Винт
M5х10
Нет в наличии
3
20 ₽
51*
Не настроено изображение
Винт ПП-165/1300ЭМ
Замена(аналог) или составная часть для замены поз.51
В наличии: 11
3
10 ₽
51*
Винт М5х10 ДП-2000
Винт М5х10 ДП-2000
Замена(аналог) или составная часть для замены поз.51
В наличии: 6
3
30 ₽
52
Не настроено изображение
364.04.02.01.00
13418.5194

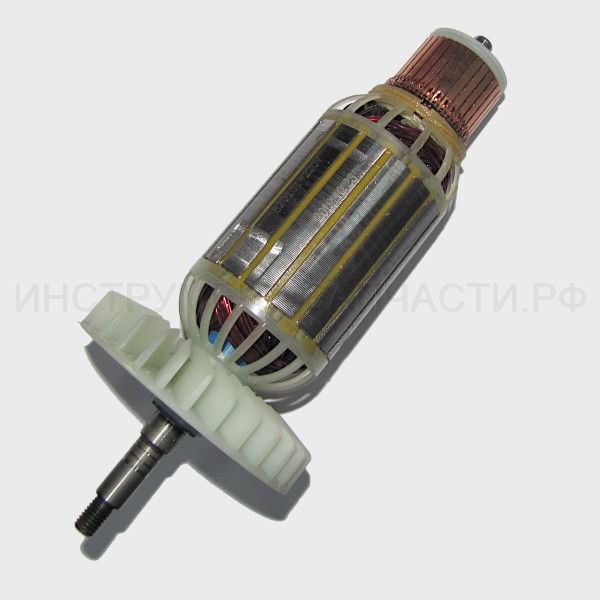

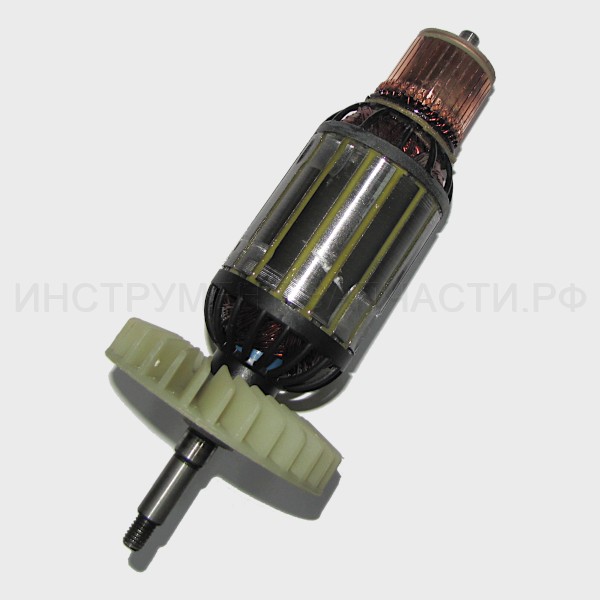

Якорь с вентилятором Ø54х60,220V-240V,2600W ПД-230/2600Э
Якорь с вентилятором
Ø54х60,220V-240V,2600W
В наличии: 1
1
4,160 ₽
52
Не настроено изображение
Якорь с вентилятором SD-230/2600
Якорь с вентилятором
Ø54х60,220V-240V,2600W
Нет в наличии
1
3,060 ₽
53
Не настроено изображение
00.01.01.01.65
13418.5153
00.01.01.01.65 Подшипник шариковый 608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 4
1
150 ₽
53
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 119
1
70 ₽
53*
Не настроено изображение
Подшипник шариковый 608Z
Замена(аналог) или составная часть для замены поз.53
Нет в наличии
1
190 ₽
53*
Не настроено изображение
Подшипник 608RS Р-82ТС
Замена(аналог) или составная часть для замены поз.53
В наличии: 17
1
190 ₽
53*
Не настроено изображение
Подшипник 608ZZ
Замена(аналог) или составная часть для замены поз.53
Нет в наличии
1
150 ₽
53*
Не настроено изображение
Подшипник шариковый 608RZ УШМ-115;125
Замена(аналог) или составная часть для замены поз.53
Нет в наличии
1
210 ₽
53*
Не настроено изображение
Подшипник шариковый 608RT
Замена(аналог) или составная часть для замены поз.53
Нет в наличии
1
120 ₽
54
Втулка резиновая УШМ-2000
06.04.02.02.00
13418.5154
Втулка резиновая УШМ-2000
Втулка демпфирующая
В наличии: 7
1
20 ₽
55
Диафрагма УШМ-230/2100 М
60.04.00.01.00
13418.5155
В наличии: 5
1
60 ₽
56
Не настроено изображение
00.02.03.01.26
13418.5156
Винт 5х75
Винт
ST5х75
В наличии: 2
2
40 ₽
57
Не настроено изображение
364.04.01.00.00
13418.5195

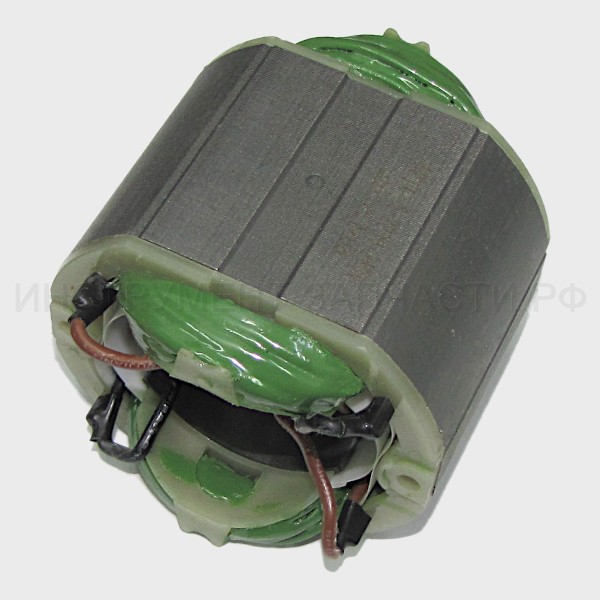

Статор Ø95х60,220V-240V,2600W ПД-230/2600Э
Статор
Ø95х60,220V-240V,2600W
В наличии: 1
1
3,550 ₽
57
Не настроено изображение
Статор SD-230/2600
Статор
Ø95х60,220V-240V,2600W
Нет в наличии
1
2,120 ₽
58
Корпус двигателя УШМ-230/2100 М
60.04.00.02.00
13418.5158
Корпус двигателя УШМ-230/2100 М
Корпус двигателя
В наличии: 1
1
570 ₽
59
Колпачок щеткодержателя УШМ-230/2100 М
60.04.03.03.00
13418.5159
Колпачок щеткодержателя УШМ-230/2100 М
Крышка щеткодержателя
В наличии: 10
2
40 ₽
60
Щеткодержатель УШМ-230/2100 М
60.04.03.01.00
13418.5160
Щеткодержатель УШМ-230/2100 М
Корпус щеткодержателя
В наличии: 4
2
170 ₽
61
Щётка электрическая УШМ-230/2100 М
60.04.03.02.00
13418.5161
Щётка электрическая УШМ-230/2100 М
Щетка электрическая
7х17х17
Нет в наличии
2
220 ₽
61*
Не настроено изображение
Щетки электрические в индивидуальной упаковке для УШМ-230/2100М (комплект - 2шт.)
Замена(аналог) или составная часть для замены поз.61
Нет в наличии
1
290 ₽
62
Не настроено изображение
364.04.03.00.00
13418.5196

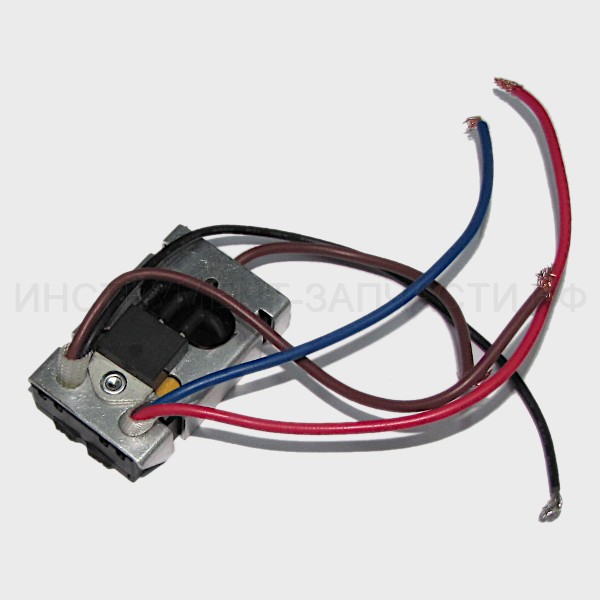

Блок электронный Ining TN40-68, 20A 250V~5E4 ПД-230/2600Э
Блок электронный
Ining TN40-68, 20A 250V~5E4
В наличии: 1
1
1,640 ₽
62*
Не настроено изображение
Блок электронный SD-230/2600
Замена(аналог) или составная часть для замены поз.62
Нет в наличии
1
1,480 ₽
64
Кнопка–фиксатор поворота ручки УШМ-2000
06.04.00.07.00
13418.5164
Кнопка–фиксатор поворота ручки УШМ-2000
Кнопка-фиксатор поворота ручки
В наличии: 1
1
30 ₽
65
Пружина фиксатора ручки УШМ-2000
06.04.00.08.00
13418.5165
В наличии: 2
1
20 ₽
66
Не настроено изображение
364.05.00.01.00
13418.5166
Ручка
Нет данных о товаре
1
67
Не настроено изображение
364.05.00.02.00
13418.5167
Ручка накладка
Нет данных о товаре
1
68
Не настроено изображение
00.02.03.01.06
13418.5168
Винт 4х18 ДУ-650ЭР
Винт
ST4х18, head < 7.3
В наличии: 1
4
20 ₽
69
Выключатель в сборе KEDU HY44BC
00.10.01.01.01
13418.5169
Выключатель в сборе KEDU HY44BC
Выключатель
KEDU HY44BC 20(12)A 250V~ 5E4
В наличии: 6
1
1,020 ₽
70
Не настроено изображение
06.04.00.03.00
13418.5170
Трубка защитная УШМ-2000
Втулка защитная
В наличии: 1
1
60 ₽
70*
Не настроено изображение
Трубка защитная УШМ-230/2100М
Замена(аналог) или составная часть для замены поз.70
В наличии: 6
1
70 ₽
71
Не настроено изображение
00.02.03.01.03
13418.5171
Винт 4х14 ДУ-650ЭР
Винт
ST4х14
В наличии: 4
2
20 ₽
72
Не настроено изображение
06.04.00.04.00
13418.5172
Планка крепления шнура
Нет данных о товаре
1
73
Шнур питания с вилкой 2х1,0, 2м
00.10.02.02.01
13418.5173
Шнур питания с вилкой 2х1,0, 2м
Шнур питания с вилкой
H07RN-F/2х1.5мм²
В наличии: 2
1
1,200 ₽
73*
Шнур питания с вилкой УШМ-2000 2х1 2м
Шнур питания с вилкой УШМ-2000 2х1 2м
Замена(аналог) или составная часть для замены поз.73
Нет в наличии
1
560 ₽
73*
Не настроено изображение
Шнур питания в сборе П-30/900ЭР-2
Замена(аналог) или составная часть для замены поз.73
Нет в наличии
1
740 ₽
74
Ключ специальный УШМ-2000
06.01.04.01.00
13418.5174
Ключ специальный УШМ-2000
Ключ специальный
В наличии: 7
1
150 ₽
75
Не настроено изображение
364.02.00.15.00
13418.5191
Шайба
Нет данных о товаре
1
