Схема и запчасти для бороздодела Интерскол УОМ-230/2100
Схема актуальна для изделий, у которых серийный номер начинается с 164.
Инструмент снят с производства
Рис. 1

Бороздодел УОМ-230/2100 (164.*): Рис.1

1
Гайка прижимная шлифкруга УШМ-2000
Гайка прижимная шлифкруга УШМ-2000
Гайка крепления шлифкруга
В наличии: 4
1
120 ₽
2
Фланец опорный шлифкруга
Нет в наличии
1
190 ₽
3
Не настроено изображение
Винт М5х14
Винт
М5х14
Нет в наличии
4
20 ₽
4
Не настроено изображение
Шайба гроверная ЛШМ-900
Шайба пружинная
Ø5
В наличии: 1
4
20 ₽
5
Крышка редуктора УШМ-230/2100 М
Крышка редуктора УШМ-230/2100 М
Крышка редуктора
В наличии: 4
1
500 ₽
6
Шпиндель УШМ-230/2100 М
Шпиндель УШМ-230/2100 М
Шпиндель
Ø14
В наличии: 5
1
390 ₽
7
Не настроено изображение

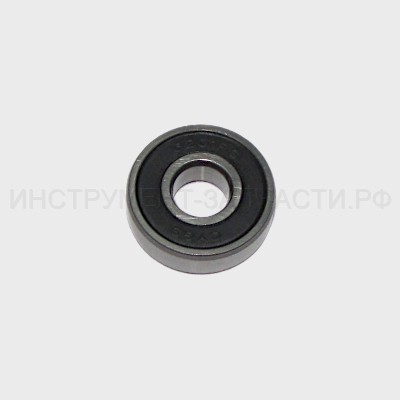

Подшипник шариковый 6203RS
Подшипник шариковый
6203-2RS (17х40х12)
В наличии: 5
1
280 ₽
7
Подшипник 180203/6203-2RS
Подшипник 180203/6203-2RS
Подшипник шариковый
6203-2RS (17х40х12)
В наличии: 27
1
160 ₽
8
Кольцо стопорное А40 УШМ-2000
Кольцо стопорное А40 УШМ-2000
Кольцо стопорное
А40
В наличии: 5
1
50 ₽
10
Подшипник роликовый НК1210 УШМ-2300М;2000
Подшипник роликовый НК1210 УШМ-2300М;2000
Подшипник роликовый
HK1210 (12х16х10)
В наличии: 2
1
170 ₽
11
Ручка боковая УШМ-2000
Ручка боковая УШМ-2000
Ручка боковая
В наличии: 4
1
230 ₽
12
Не настроено изображение
Винт 5х40
Винт
5х40
Нет в наличии
2
50 ₽
13
Не настроено изображение
Винт 5x30
Винт
5х30
В наличии: 1
2
30 ₽
14
Пружина фиксатора шпинделя УШМ-230/2100 М
Пружина фиксатора шпинделя УШМ-230/2100 М
Пружина фиксатора шпинделя
В наличии: 1
1
50 ₽
15
Кнопка фиксатора шпинделя УШМ-230/2100 М
Кнопка фиксатора шпинделя УШМ-230/2100 М
Кнопка фиксатора шпинделя
В наличии: 2
1
110 ₽
16
Фиксатор шпинделя УШМ-230/2100 М
Фиксатор шпинделя УШМ-230/2100 М
Фиксатор шпинделя
В наличии: 2
1
80 ₽
17
Корпус редуктора УШМ-230/2100 М
Корпус редуктора УШМ-230/2100 М
Корпус редуктора
В наличии: 2
1
1,330 ₽
18
М8х4,2 УШМ -2000 Гайка
В наличии: 5
1
30 ₽
19
Не настроено изображение
Шайба гроверная диам.8
Шайба пружинная
Ø8
В наличии: 10
1
50 ₽
20
Не настроено изображение
164.03.02.02.01
Шестерня коническая
Z=11
Нет данных о товаре
1
21
Не настроено изображение
Подшипник шариковый 6201RT
Подшипник шариковый
6201-RТ (12х32х10)
Нет в наличии
1
200 ₽
21
Подшипник 180201/6201-2RS
Подшипник 180201/6201-2RS
Подшипник шариковый
6201-2RS (12х32х10)
В наличии: 50
1
110 ₽
22
Крышка подшипника УШМ-230/2100 М
Крышка подшипника УШМ-230/2100 М
Крышка подшипника
В наличии: 1
1
70 ₽
23
Не настроено изображение
Винт М5х10
Винт
М5х10
Нет в наличии
3
20 ₽
24
Якорь с вентилятором
Якорь с вентилятором
Ø54х62, 220V-240V, 2100W
Нет в наличии
1
2,150 ₽
25
Не настроено изображение
00.01.01.01.65 Подшипник шариковый 608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 4
1
170 ₽
25
Подшипник 180608/608-2RS
Подшипник 180608/608-2RS
Подшипник шариковый
608-2RS (8х22х7)
В наличии: 75
1
70 ₽
26
Втулка резиновая УШМ-2000
Втулка резиновая УШМ-2000
Втулка резиновая
В наличии: 9
1
20 ₽
27
Диафрагма УШМ-230/2100 М
В наличии: 5
1
70 ₽
28
Не настроено изображение
Винт 5х75
Винт
5х75
В наличии: 2
2
40 ₽
29
Статор в сборе УШМ-230/2100 М
Статор в сборе УШМ-230/2100 М
Статор в сборе
Ø95х62, 220V-240V, 2100W
В наличии: 1
1
3,650 ₽
30
Корпус двигателя УШМ-230/2100 М
Корпус двигателя УШМ-230/2100 М
Корпус двигателя
В наличии: 1
1
680 ₽
31
Колпачок щеткодержателя УШМ-230/2100 М
Колпачок щеткодержателя УШМ-230/2100 М
Колпачок щеткодержателя
В наличии: 1
2
50 ₽
32
Щеткодержатель УШМ-230/2100 М
В наличии: 4
2
200 ₽
33
Щётка электрическая УШМ-230/2100 М
Щётка электрическая УШМ-230/2100 М
Щетка электрическая
В наличии: 8
2
270 ₽
34
Кнопка–фиксатор поворота ручки УШМ-2000
Кнопка–фиксатор поворота ручки УШМ-2000
Кнопка-фиксатор поворота ручки
В наличии: 1
1
40 ₽
35
Блок электронный УШМ-230/2100М
Блок электронный УШМ-230/2100М
Блок электронный
XS-12/D3 12(12)/250~5Е4
Нет в наличии
1
410 ₽
36
Пружина фиксатора ручки УШМ-2000
Пружина фиксатора ручки УШМ-2000
Пружина фиксатора ручки
В наличии: 2
1
20 ₽
37
Конденсатор Д-500ЭР;УШМ-2000
Конденсатор Д-500ЭР;УШМ-2000
Конденсатор
0,33мкФ MEX GPF 40/85/21
В наличии: 5
1
290 ₽
38
Ручка-накладка УШМ-2000
Ручка-накладка УШМ-2000
Ручка накладка
В наличии: 2
1
150 ₽
39
Не настроено изображение
В наличии: 1
4
20 ₽
40
Ручка УШМ-2000
В наличии: 2
1
150 ₽
41
Выключатель в сборе KEDU HY44BC
Выключатель в сборе KEDU HY44BC
Выключатель в сборе
KEDU HY44BC
В наличии: 8
1
1,230 ₽
42
Не настроено изображение
06.04.00.04.00
Планка фиксации шнура
Нет данных о товаре
1
43
Не настроено изображение
В наличии: 4
2
20 ₽
44
Не настроено изображение
Трубка защитная УШМ-2000
Трубка защитная
В наличии: 3
1
60 ₽
45
Не настроено изображение
Шнур питания с вилкой УШМ-22/230
Шнур питания с вилкой
H07RN-F/2х1,5мм², L=2м
Нет в наличии
1
1,290 ₽
46
Ключ специальный УШМ-2000
Ключ специальный УШМ-2000
Ключ специальный
В наличии: 7
1
140 ₽
47
Втулка УШМ-230/2100М
Втулка УШМ-230/2100М
Втулка
Ø10х16х10
В наличии: 2
1
80 ₽
48
Кольцо УШМ-230/2100 М
В наличии: 7
1
70 ₽
50
Не настроено изображение
164.05.00.01.00
Основание
Нет данных о товаре
1
51
Не настроено изображение
164.05.00.02.00
Кожух защитный
Нет данных о товаре
1
52
Не настроено изображение
164.05.00.03.00
Заклепка
Ø4х58
Нет данных о товаре
1
53
Не настроено изображение
164.05.00.04.00
Патрубок
Нет данных о товаре
1
54
Болт М8х40
Болт М8х40
Винт
М8х40
В наличии: 9
1
40 ₽
55
Не настроено изображение
Шайба
8х23,5х2
Нет в наличии
1
30 ₽
56
Не настроено изображение
164.05.00.05.00
Гайка барашковая
М8
Нет данных о товаре
1
