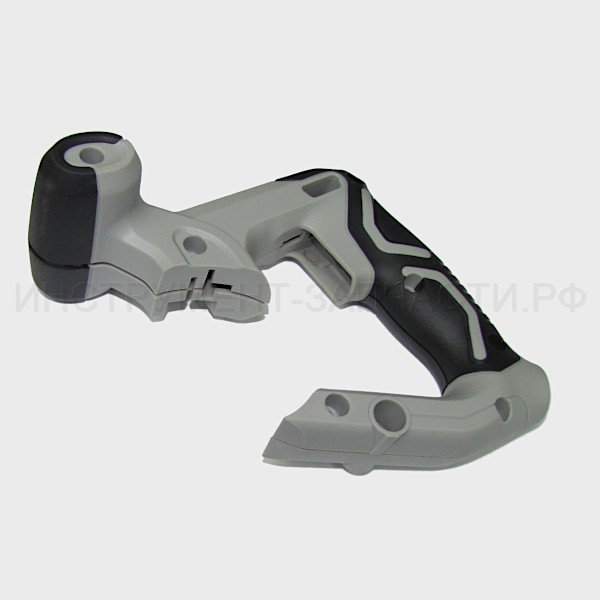

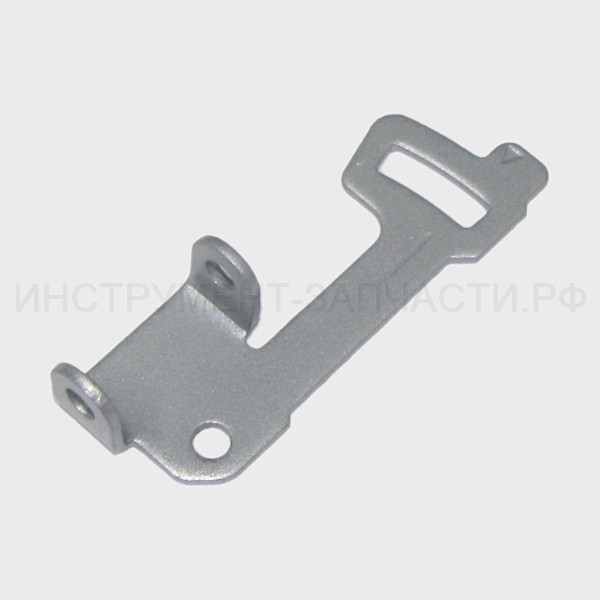

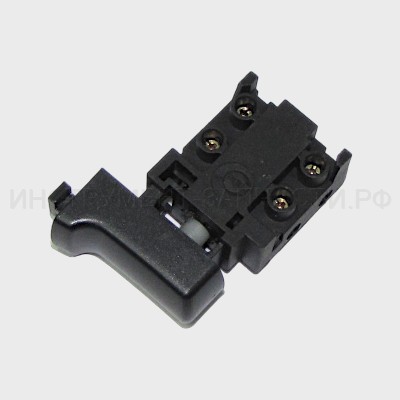

Дмитрий Кущев Схема и запчасти для дисковой пилы Интерскол ДП-140/80 Схема актуальна для изделий, у которых серийный номер начинается с 550. Рис. 1 Дисковая пила ДП-140/800 (550.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05VV-F2x0.75мм²; L2.2м В наличии: 16 1 420 ₽ 2 2 551.04.00.04.00 Трубка защитная кабеля ДП (551, 552) Трубка защитная шнура Нет в наличии 1 50 ₽ 3+13 3+13 550.05.00.00.00 Ручка комплект (лев+пр) ДП-140/800 (550) Ручка комплект (лев+пр) В наличии: 1 1 420 ₽ 4 4 556.04.02.00.01 Катушка индуктивности Нет данных о товаре 1 5 5 00.08.13.03.02 Катушка индуктивности ДУ-13/750ЭР (ДМ) Катушка индуктивности Нет в наличии 2 50 ₽ 6 6 00.10.04.01.01 Конденсатор Д-500ЭР;УШМ-2000 Конденсатор 0.33uF В наличии: 4 1 240 ₽ 6 6* БУ_00.10.04.01.01 БУ_Конденсатор 0.33 мкФ МЕХ GPF 40/85/21 Замена(аналог) или составная часть для замены поз.6 В наличии: 5 1 50 ₽ 7 7 551.04.00.06.00 Планка фиксации шнура ДП-165/1300 Планка фиксации шнура Нет в наличии 1 30 ₽ 8 8 00.10.01.06.01 Выключатель ДП (551,552) Выключатель FA5-8/2ND 8(8)A 250VAC (FaDe) В наличии: 2 1 580 ₽ 9 9 551.10.01.01.11 Кнопка выключателя Нет данных о товаре 1 10 10 00.02.02.02.44 Шайба Ø6хØ14х1.5 Шайба Ø6хØ14х1.5 Нет в наличии 2 30 ₽ 11 11 551.09.21.00.08 Гайка барашек М6, ДП-165/1300 Гайка "барашек" М6 М6 Нет в наличии 1 150 ₽ 12 12 551.01.00.53.01 Пружина ДП-165/1300 Пружина В наличии: 1 1 40 ₽ 14 14 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4.2х14 (ST4x14) В наличии: 4 5 20 ₽ 15 15 550.04.01.03.00 Диафрагма ДП-140/800 (550) Диафрагма Нет в наличии 1 60 ₽ 16 16 00.02.03.01.39 Винт 4х50 ДУ-750 ЭР Винт саморез ST4х50 В наличии: 6 2 10 ₽ 17 17 550.04.01.01.00 Статор Ø63.5хH40 В наличии: 2 1 1,760 ₽ 18 18 550.04.01.02.00 Спираль контактная (ком-кт 2 шт) ДП-140/800 (550) Спираль контактная Нет в наличии 2 40 ₽ 19 19 550.05.03.08.00 Штеккер Нет данных о товаре 2 20 20 550.05.00.04.00 Корпус двигателя ДП-140/800 (550) Корпус двигателя Нет в наличии 1 370 ₽ 21 21 550.04.03.01.00 Щеткодержатель ДП-140/800 (550) Щеткодержатель 13х16х20 В наличии: 2 2 220 ₽ 22 22 95.04.03.03.00 Щетка электрическая 6х10х14 В наличии: 40 2 90 ₽ 22 22* 95.04.03.03.01 Щетки электрическиея в индивидуальной упаковке для ДП-140/800 (комплект - 2шт.) Замена(аналог) или составная часть для замены поз.22 Нет в наличии 1 110 ₽ 23 23 550.04.03.03.01 Колпачок щёткодержателя ДП-140/800 (550) Колпачок щёткодержателя В наличии: 2 2 50 ₽ 25 25 00.61.04.40.00 Винт M5х40 M5х40 Нет в наличии 2 30 ₽ 26 26 00.02.04.01.17 Винт М5х25 ДП-1200 Винт M5х25 В наличии: 5 1 50 ₽ 27 27 00.00.10.01.00 Втулка подшипника 608 Нет данных о товаре 1 28 28 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607.2Z (7х19х6) В наличии: 5 1 190 ₽ 28 28 607-2Z Подшипник (SKF) 7х19х6 Подшипник шариковый 607-2Z 607-2Z (7х19х6) SKF (Италия) Нет в наличии 1 290 ₽ 28 28 607-2RSH Подшипник 607-2RSH (SKF) 7х19х6 Подшипник шариковый 607-2RSH 607-2RSH (7х19х6) SKF (Италия) Нет в наличии 1 320 ₽ 28 28 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS 607-2RS (7х19х6) В наличии: 117 1 60 ₽ 29 29 550.04.02.01.00 Якорь Ø39хh40 В наличии: 1 1 1,970 ₽ 30 30 00.01.01.01.20 Подшипник шариковый 6000-2 RS Р-82ТС Подшипник шариковый 6000-2RS (10х26х8) В наличии: 8 1 180 ₽ 30 30 6000-2RSH Подшипник 6000-2RSH (SKF) 10х26х8 Подшипник шариковый 6000-2RSH 6000-2RSH (10х26х8) SKF (Италия) В наличии: 10 1 300 ₽ 30 30 6000-2RS Подшипник 180100/6000-2RS Подшипник шариковый 6000-2RS 6000-2RS (10х26х8) В наличии: 103 1 80 ₽ 30 30* 00.01.01.01.11 Подшипник шариковый 6000Z Д-550 Замена(аналог) или составная часть для замены поз.30 В наличии: 9 1 180 ₽ 30 30* 00.01.01.01.32 Подшипник шариковый 6000RZ Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 170 ₽ 30 30* 00.01.01.01.66 Подшипник шариковый 6000-RT Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 180 ₽ 30 30* 00.01.26.10.08 Подшипник 6000-2Z Замена(аналог) или составная часть для замены поз.30 Нет в наличии 1 380 ₽ 31 31 550.03.03.09.00 Рычаг фиксатор шпинделя ДП-140/800 (550) Рычаг фиксатор шпинделя Нет в наличии 1 100 ₽ 32 32 95.03.03.08.00 Пружина В наличии: 2 1 10 ₽ 33 33 550.03.02.01.00 Кожух неподвижный ДП-140/800 (550) Кожух неподвижный Нет в наличии 1 880 ₽ 34 34 95.03.02.02.00 Упор резиновый В наличии: 2 1 20 ₽ 35 35 00.02.04.04.14 Винт М6х25 Винт M6х25 В наличии: 2 1 50 ₽ 37 37 00.01.02.01.14 Подшипник НК081408 Подшипник роликовый HK081408 В наличии: 26 1 140 ₽ 38 38 00.02.04.04.03 Винт М6х16 Винт M6х16 В наличии: 2 1 30 ₽ 39 39 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное для вала Ø12 В наличии: 5 1 30 ₽ 40 40 00.02.02.02.12 Шайба Ø12 Нет в наличии 1 20 ₽ 41 41 550.03.03.04.00 Колесо зубчатое ДП-140/800 (550) Колесо зубчатое В наличии: 2 1 350 ₽ 42 42 00.02.99.02.10 Кольцо стопорное В15 Кольцо стопорное для вала Ø15 В наличии: 14 1 10 ₽ 43 43 00.02.99.01.10 Кольцо стопорное А32 Кольцо стопорное для отв. А32 В наличии: 9 1 30 ₽ 44 44 00.01.01.01.30 Подшипник шариковый 6201RS Р-110 Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 8 1 310 ₽ 44 44 6201-2RSH Подшипник 6201-2RSH (SKF) 12х32х10 Подшипник шариковый 6201-2RSH 6201-2RSH (12х32х10) SKF (Италия) Нет в наличии 1 390 ₽ 44 44 6201-2RS Подшипник 180201/6201-2RS Подшипник шариковый 6201-2RS 6201-2RS (12х32х10) В наличии: 25 1 110 ₽ 44 44* 2417179 Подшипник 6201 Замена(аналог) или составная часть для замены поз.44 В наличии: 1 1 360 ₽ 44 44* 00.01.01.01.21 Подшипник шариковый 6201Z УШМ-150;2300 Замена(аналог) или составная часть для замены поз.44 В наличии: 3 1 310 ₽ 44 44* 00.01.01.01.24 Подшипник шариковый 6201ZZ Замена(аналог) или составная часть для замены поз.44 Нет в наличии 1 310 ₽ 44 44* 00.01.01.01.41 Подшипник шариковый 6201-2RZ Замена(аналог) или составная часть для замены поз.44 В наличии: 6 1 310 ₽ 44 44* 71202.0135 Подшипник шариковый 6201RS П-45 Замена(аналог) или составная часть для замены поз.44 В наличии: 5 1 340 ₽ 45 45 550.03.03.01.00 Корпус подшипника ДП-140/800 (550) Корпус подшипника Нет в наличии 1 200 ₽ 46 46 00.02.04.01.14 Винт М5х12 Винт M5X12 В наличии: 2 2 20 ₽ 47 47 02.03.01.05.00 Шпонка сегментная ДУ-650ЭР Шпонка сегментная 3х3.7х10 В наличии: 33 1 20 ₽ 47 47* 05.03.01.02.00 Шпонка сегментная Д-1050Р Замена(аналог) или составная часть для замены поз.47 Нет в наличии 1 20 ₽ 48 48 550.03.04.03.00 Шпиндель ДП-140/800 (550) Шпиндель Нет в наличии 1 220 ₽ 49 49 95.11.05.20.00 Диск пильный Ø140хØ20х18T Нет данных о товаре 1 50 50 95.02.00.05.00 Фланец внутренний Фланец внешний Ø32 В наличии: 2 1 110 ₽ 50 50* 95.02.00.06.00 Фланец комплект (внутренний + наружный) Замена(аналог) или составная часть для замены поз.50 Нет в наличии 1 200 ₽ 51 51 552.06.08.16.08 Болт М8х16 (с шайбой Ø8хØ22х2), ДП-190/1600 (552) Болт М8х16 (с шайбой Ø8хØ22х2) Нет в наличии 1 130 ₽ 52 52 550.03.01.04.01 Втулка скольжения ДП-140/800 (550) Втулка скольжения Нет в наличии 1 40 ₽ 53 53 551.02.00.08.00 Пружина возвратная ДП-165/1300 Пружина возвратная В наличии: 2 1 50 ₽ 54 54 550.03.01.01.00 Кожух подвижный ДП-140/800 (550) Кожух подвижный Нет в наличии 1 380 ₽ 55 55 551.03.01.02.00 Ручка подвижного кожуха ДП-165/1300 Ручка подвижного кожуха Нет в наличии 1 100 ₽ 56 56 00.02.04.01.01 Винт М4х10 УШМ-115 Винт M4х10 В наличии: 7 1 10 ₽ 56 56* 00.02.04.05.03 Винт М4х10 Замена(аналог) или составная часть для замены поз.56 В наличии: 8 1 10 ₽ 57 57 00.02.99.02.22 Кольцо стопорное для вала Ø36xØ41x1 Нет данных о товаре 1 58 58 551.02.00.02.00 Линейка-ограничитель Нет в наличии 1 150 ₽ 59 59 551.21.06.40.00 Ось-заклепка 6x40 ДП-165/1300 Ось-заклепка Ø6x40 Нет в наличии 1 40 ₽ 60 60 551.03.04.09.00 Кронштейн угловой ДП-165/1300 (551) Кронштейн угловой В наличии: 1 1 120 ₽ 61 61 550.03.04.15.00 Основание ДП-140/800 (550) Основание Нет в наличии 1 380 ₽ 62 62 00.12.06.08.00 Ось 6x8 ДП-165/1300 Ось Ø6x8 Нет в наличии 2 30 ₽ 63 63 550.03.04.12.00 Шкала глубины пиления ДП-140/800 (550) Шкала глубины пиления Нет в наличии 1 100 ₽ 64 64 00.02.04.04.17 Винт М6х12 Винт M6х12 Нет в наличии 1 20 ₽ 65 65 551.09.51.00.04 Винт барашек ДП-165/1300 Винт "барашек" M6 Нет в наличии 1 50 ₽ 66 66 553.01.00.53.02 Пружина ДП-165/1300 Пружина В наличии: 1 1 40 ₽ 67 67 551.09.41.00.04 Гайка барашек ДП-165/1300 Гайка "барашек" Нет в наличии 1 70 ₽ 68 68 00.20.10.04.00 Ключ шестигранный 6х100мм Ключ шестигранный S-6мм; hxL-32x100мм Нет в наличии 1 70 ₽ 68 68* 00.30.10.01.00 Ключ шестигранный Замена(аналог) или составная часть для замены поз.68 Нет в наличии 1 40 ₽ Кол-во: В корзину
