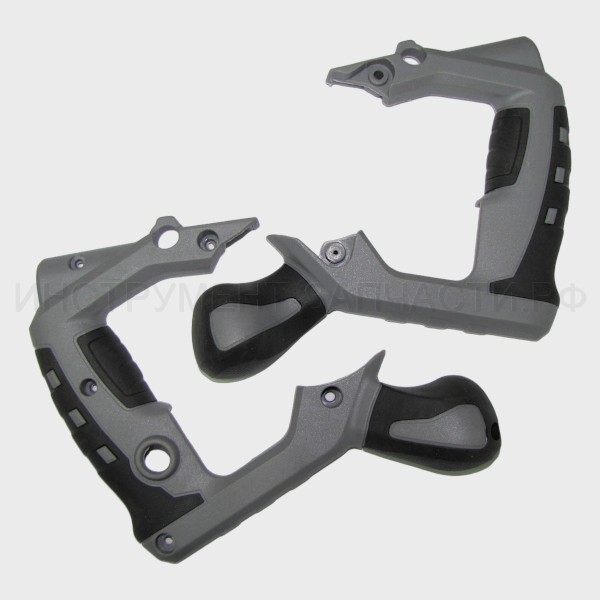

Дмитрий Кущев Схема и запчасти для дисковой пилы Интерскол ДП-185/1300 Схема актуальна для изделий, у которых серийный номер начинается с 537. Рис. 1 Дисковая пила ДП-185/1300 (537.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.03.01.03 Винт 4х14 ДУ-650ЭР Винт саморез ST4x14 В наличии: 4 6 20 ₽ 2 2 537.05.00.05.12 Крышка задняя двигателя PA6-GF30 В наличии: 2 1 210 ₽ 3 3 537.05.00.05.00 Корпус двигателя PA6-GF30 Нет данных о товаре 1 4 4 00.02.04.04.58 Винт M5x50 Нет данных о товаре 2 6 6 537.04.02.02.00 Втулка демпфирующая 607 В наличии: 2 1 100 ₽ 7 7 00.01.01.01.06 Подшипник шариковый 607Z Д-500 Подшипник шариковый 607Z (7х19х6) В наличии: 5 1 230 ₽ 7 7 607-2RS Подшипник 180607/607-2RS Подшипник шариковый 607-2RS (7х19х6) В наличии: 36 1 60 ₽ 8 8 537.04.02.01.01 Кольцо защитное PA6-GF30 Нет данных о товаре 1 9 9 537.04.02.01.00 Якорь с вентилятором Якорь с вентилятором Ø43×40h Нет в наличии 1 0 ₽ 10 10 537.04.01.00.00 Статор Ø72×40h x59 В наличии: 1 1 1,870 ₽ 11 11 537.04.01.00.01 Планка Нет данных о товаре 1 12 12 00.02.03.01.38 Винт 4х45 ДУ-750 ЭР Винт саморез ST4x50 В наличии: 5 2 30 ₽ 13 13 537.05.00.05.02 Дефлектор PA6-GF30 Нет данных о товаре 1 14 14 537.05.00.05.01 Фиксатор шпинделя Q235 В наличии: 2 1 230 ₽ 15 15 00.01.01.01.20 Подшипник шариковый 6000-2 RS Р-82ТС Подшипник 6000RS (10х26х8) В наличии: 9 1 240 ₽ 15 15 6000-2RS Подшипник 180100/6000-2RS Подшипник 6000-2RS (10х26х8) В наличии: 63 1 80 ₽ 16 16 537.03.01.02.00 Пружина 65Mn Нет данных о товаре 1 17 17 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт M4x12 В наличии: 3 3 10 ₽ 18 18 537.05.00.05.03 Корпус редуктора с защитным кожухом ZL104 В наличии: 2 1 1,410 ₽ 19 19 537.05.00.05.04 Втулка резиновая Нет данных о товаре 1 20 20 00.02.04.04.30 Винт П-26/750ЭВ Винт M5x16 В наличии: 5 1 10 ₽ 21 21 537.05.00.05.05 Защитный кожух ZL104 Нет данных о товаре 1 22 22 537.05.00.05.11 Манжета 81408,00 Нет данных о товаре 1 23 23 00.02.99.02.05 Кольцо стопорное В12 Д-1050Р Кольцо стопорное Ø12 В наличии: 5 1 30 ₽ 24 24 00.02.02.01.12 Шайба гровера Ø12 Нет данных о товаре 1 25 25 537.03.04.01.00 Колесо зубчатое 40Cr В наличии: 1 1 530 ₽ 26 26 537.03.04.02.00 Шпонка сегментная 45# В наличии: 2 1 50 ₽ 27 27 537.01.01.01.04 Втулка Ø18xØ12.5x7.5 Нет данных о товаре 1 28 28 00.02.02.02.12 Шайба Ø12.5хØ16x1 Нет в наличии 1 20 ₽ 29 29 537.01.01.01.00 Крышка подшипника ZL104 Нет данных о товаре 1 30 30 00.01.01.01.42 Подшипник шариковый 6001 RS Подшипник шариковый 6001 (12х28х8) В наличии: 10 1 200 ₽ 30 30 6001-2RS Подшипник 180101/6001-2RS Подшипник шариковый 6001-2RS (12х28х8) В наличии: 82 1 80 ₽ 31 31 537.03.04.03.00 Шпиндель 40Cr В наличии: 2 1 360 ₽ 32 32 537.03.01.03.00 Пружина 65Mn Нет данных о товаре 1 33 33+34+35 537.03.01.00.00 Кожух защитный нижний в сборе Поз.33+34+35 Нет данных о товаре 1 36 36 537.02.00.04.01 Крышка подвижная Нет данных о товаре 1 37 37 537.02.00.04.00 Фланец внутренний Нет данных о товаре 1 38 38 537.20.30.01.00 Диск пильный Ø185xØ20x24T Нет данных о товаре 1 39 39 537.02.00.05.00 Фланец внешний Нет данных о товаре 1 40 40 537.03.02.12.00 Шайба зубчатая Ø8 Нет данных о товаре 1 41 41 00.02.04.04.04 Болт М8х16 Болт M8×16 В наличии: 1 1 170 ₽ 42 42 537.02.00.15.00 Шайба зубчатая Ø4 Нет данных о товаре 1 45 45 00.02.01.01.05 Гайка 6-гранная Контргайка M5 Нет в наличии 1 60 ₽ 46 46 00.02.04.02.29 Болт M6x12 Нет данных о товаре 1 47 47 537.05.00.20.00 Шайба Ø18xØ6.5x1.2 Нет данных о товаре 2 48 48 537.03.04.00.01 Ручка замка наклона PA6-GF30 M6 Нет данных о товаре 1 49 49 537.03.04.00.02 Ручка направляющая M5×14 Нет данных о товаре 1 50 50 537.03.01.04.00 Пружина 65Mn Нет данных о товаре 1 51 51 537.03.00.09.00 Штифт Ø6X40 Нет данных о товаре 1 52 52 537.03.04.00.03 Указатель Нет данных о товаре 1 53 53 537.03.04.00.00 Плита опорная Нет данных о товаре 1 54 54 97.02.00.01.00 Ключ специальный S-13mm; L-140mm Нет в наличии 1 90 ₽ 55 55 00.02.04.02.16 Болт M6x16 Нет данных о товаре 1 56 56 537.03.03.09.00 Рукоятка блокировки PA6-GF30 M6 Нет данных о товаре 1 57 57 00.02.04.04.36 Винт П-32/950ЭВ Винт M5x35 Нет в наличии 1 20 ₽ 58 58 537.04.03.01.00 Щеткодержатель 15x15x22 Нет данных о товаре 2 59 59 537.04.03.03.00 Щетка электрическая 6x11x15 Нет в наличии 2 0 ₽ 60 60 537.05.00.05.06 Крышка щеткодержателя 11x12x1.5 Нет данных о товаре 2 002 002 537.05.01.00.00 Ручка комплект (лев+прав) Ручка комплект (лев+пр) Поз.61+64 В наличии: 1 1 720 ₽ 61 61 537.05.00.05.09 Ручка Нет данных о товаре 1 62 62 00.02.03.01.02 Винт 4х12 Винт саморез ST4x12 В наличии: 17 2 10 ₽ 63 63 06.04.00.04.01 Планка прижимная Нет данных о товаре 1 64 64 537.05.00.05.07 Ручка-накладка Нет данных о товаре 1 65 65 00.10.04.01.02 Конденсатор 0.22UFK x 2 В наличии: 5 1 80 ₽ 66 66 537.10.01.01.10 Выключатель FA2-8/2BW8（8）A 250V～ 5E4 В наличии: 2 1 520 ₽ 67 67 528.04.00.03.00 Трубка защитная УШМ-125/700 Трубка защитная шнура PVC В наличии: 9 1 30 ₽ 68 68 00.10.02.01.01 Шнур питания с вилкой 2х0,75 Шнур питания с вилкой H05VV-F2x0.75mm2; L2.2m В наличии: 28 1 510 ₽ 69 69 00.02.04.01.23 Винт М4х8 Винт М4*8 M4*8 В наличии: 5 3 20 ₽ 70 70 00.02.04.01.01 Винт М4х10 УШМ-115 Винт М4*10 M4*10 В наличии: 19 3 10 ₽ 71 71 00.02.04.01.02 Винт М4х12 УШМ-2300М Винт М4*12 M4x12 В наличии: 3 1 10 ₽ 72 72 00.02.04.01.28 Винт М4х16 МП-100 Э Винт М4*16 M4x16 В наличии: 3 1 40 ₽ 73 73 00.02.03.01.02 Винт 4х12 Винт саморез ST4х12 В наличии: 17 1 10 ₽ Кол-во: В корзину
