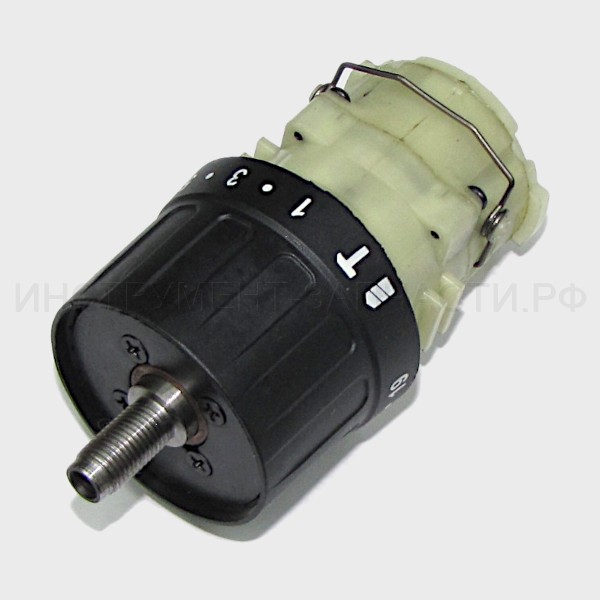

Дмитрий Кущев Схема и запчасти для аккумуляторной ударной дрели-шуруповерта Интерскол ДАУ-10/18Л2 Схема актуальна для изделий, у которых серийный номер начинается с 526. *Поз. 3 - Редуктор в сборе арт. 526.03.00.00.00- поставляется только в сборе. Рис. 1 Аккумуляторная ударная дрель-шуруповерт ДАУ-10/18Л2 (526.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт М5Lх20 В наличии: 42 1 50 ₽ 2 2 526.02.01.00.00 Патрон сверлильный SANOU J9910SR Ø0,8-10мм; 3/8-24UNF(металл. обойма, c self-lock) Нет данных о товаре 1 3 3* 526.03.00.00.00 Редуктор в сборе ДАУ-10/18Л2 (526) Редуктор в сборе В наличии: 1 1 1,550 ₽ 4 4 00.02.04.01.13 Винт М3х5 Винт М3х5 Нет в наличии 2 20 ₽ 5 5 00.02.02.01.09 Шайба гроверная АД-12 ЭР Шайба пружинная Ø3 Нет в наличии 2 10 ₽ 6 6 526.04.00.02.00 Шестерня m=0.6, z=13 Нет данных о товаре 1 d Д 526.04.00.00.00 Электродвигатель в сборе ДАУ-10/18Л2 Электродвигатель в сборе Поз.4,5,6,7 В наличии: 2 1 1,970 ₽ 7 7 526.04.00.03.00 Электродвигатель Zhengfeng Motor Co., Ltd 18VDC В наличии: 1 1 510 ₽ 8 8 336.05.00.01.00 Клавиша переключения скорости ДА-10/10.8M3 Клавиша переключения скорости В наличии: 1 1 30 ₽ 9 9 526.05.00.02.00 Корпус Нет данных о товаре 1 10 10 331.05.00.03.00 Кнопка реверса ДА-13/18М3 Кнопка реверса В наличии: 1 1 30 ₽ 11 11 518.04.01.00.00 Выключатель в сборе c электронным блоком, контактным разъемом и светодиодом ДА-10/18 Выключатель в сборе c электронным блоком, контактным разъемом и светодиодом Jinyuan JC16-1B 24Vdc 15A/Jlevel FA021A-6604 18VDC 10-16A Э.блок YK-18VDRI-A1 В наличии: 3 1 1,440 ₽ 12 12 526.05.00.04.00 Корпус накладка Нет данных о товаре 1 13 13 00.02.03.01.47 Винт 3х14 Винт 3х14 В наличии: 20 10 20 ₽ 14 14 331.04.00.01.00 Светодиод подсветки ДА-10/10.8M3 Светодиод Ø5мм В наличии: 1 1 50 ₽ 15 15 425.04.01.03.00 Проводник: выключатель двигатель (+) Нет данных о товаре 1 16 16 425.04.01.03.00 Проводник: выключатель - двигатель (-) Нет данных о товаре 1 17 17 216.05.00.08.00 Ремень ДА-10/12M2 Ремень Нет в наличии 1 30 ₽ 18 18 518.02.03.00.00 Батарея аккумуляторная ДА-10/18Л2 Батарея аккумуляторная 1815Л2, ISR18650 3.7V/1500mAh В наличии: 2 2 3,840 ₽ 18 18* 2400.019 АПИ-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion Замена(аналог) или составная часть для замены поз.18 Нет в наличии 2 2,880 ₽ 18 18* 2400.020 АПИ-2/18 аккум. блок 2А/ч, 18В, Li-ion Замена(аналог) или составная часть для замены поз.18 Нет в наличии 2 3,190 ₽ 18 18* 2400.021 АПИ-4/18 аккум. блок 4А/ч, 18В, Li-ion Замена(аналог) или составная часть для замены поз.18 Нет в наличии 2 4,670 ₽ 18 18* 2400.022 АПИ-5/18 аккум. блок 5А/ч, 18В, Li-ion Замена(аналог) или составная часть для замены поз.18 Нет в наличии 2 6,330 ₽ 19 19 518.02.02.00.00 Устройство зарядное в сборе ДА-10/18Л2 Устройство зарядное в сборе УЗ-18/1,5Л, 220В, 50Вт, ток зарядки-1.5A/21V время зарядки-60мин В наличии: 1 1 680 ₽ Кол-во: В корзину
