Схема и запчасти для аккумуляторной ударной дрели-шуруповерта Интерскол ДАУ-10/18Л2
Схема актуальна для изделий, у которых серийный номер начинается с 526.
Инструмент совместим со всеми аккумуляторными блоками платформы АПИ.
Для зарядки аккумуляторов АПИ ёмкостью от 4.0Ач, рекомендуется применять соответстующее зарядное устройство для зарядки аккумуляторов от 4.0Ач и выше.
Рис. 1

Аккумуляторная ударная дрель-шуруповерт ДАУ-10/18Л2 (526.*): Рис.1

1
Не настроено изображение
00.02.04.05.23
Винт фиксирующий патрон
M5Lх25
Нет данных о товаре
1
2
Патрон сверлильный ДА-12-01 ЭР
00.20.20.01.02
Патрон сверлильный ДА-12-01 ЭР
Патрон сверлильный
Ø0.8-10мм; 3/8-24UNF; J9910SR; БЗП
Нет в наличии
1
2,040 ₽
3
Не настроено изображение
526.03.00.00.00

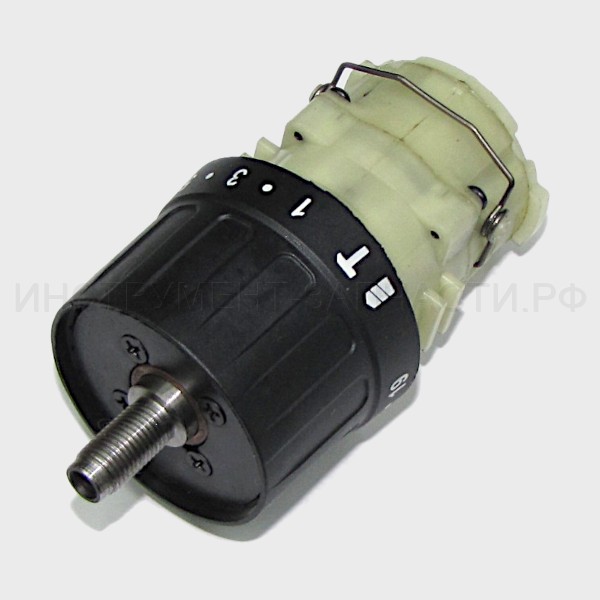

Редуктор в сборе ДАУ-10/18Л2 (526)
Редуктор в сборе
В наличии: 1
1
1,860 ₽
4
Не настроено изображение
00.02.02.01.09
Шайба гроверная АД-12 ЭР
Шайба гроверная Ø3
Ø3
Нет в наличии
1
20 ₽
5
Не настроено изображение
00.02.04.01.13
Винт М3х5
Винт M3х5
M3х5
Нет в наличии
1
30 ₽
6
Не настроено изображение
216.04.00.02.01
Шестерня мотора
m=0.6, z=14
Нет данных о товаре
2
7
Не настроено изображение
526.04.00.03.00

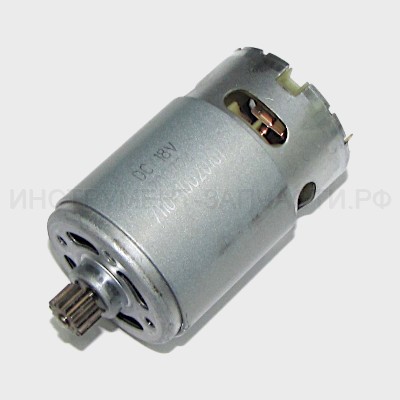

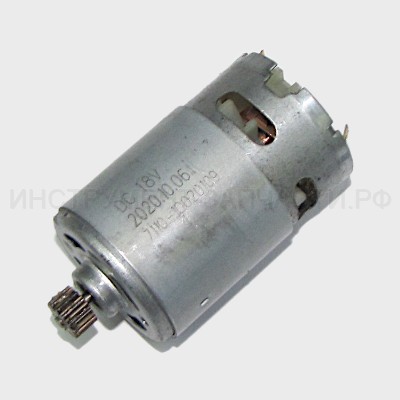

Электродвигатель
Zhengfeng Motor Co., Ltd 18VDC
В наличии: 1
2
800 ₽
8
Не настроено изображение
331.05.00.01.00

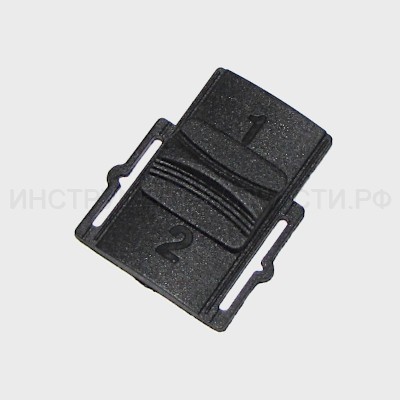

Клавиша переключения скорости ДА-13/18М3
Клавиша переключения скорости
В наличии: 5
1
50 ₽
9
Не настроено изображение
526.05.00.02.00
Корпус
Нет данных о товаре
1
10
Не настроено изображение
331.05.00.03.00

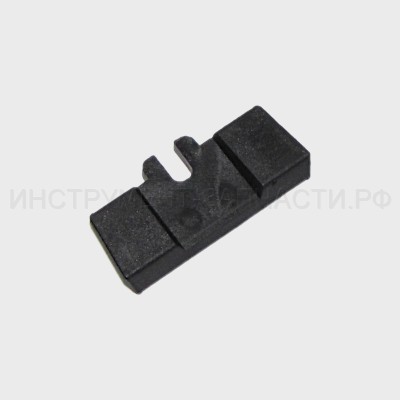

Кнопка реверса ДА-13/18М3
Кнопка реверса
В наличии: 1
1
50 ₽
11
Не настроено изображение
518.04.01.00.01

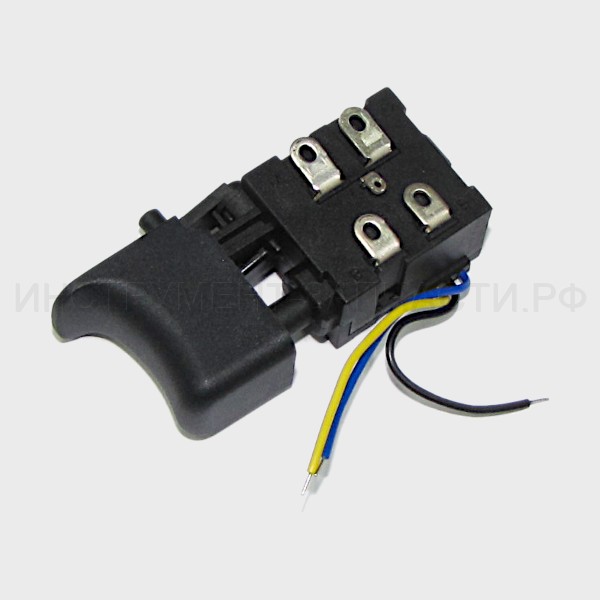

Выключатель ДА-10/18Л2
Выключатель
MOD:JC16-1B 15A 24V DC Jinyuan
В наличии: 3
1
1,030 ₽
11*
Не настроено изображение
384.04.01.00.01
Выключатель с светодиодом
JC16-1B 15A 24V DC; Jinyuan (с 01.01.2018г.)
Нет данных о товаре
1
12
Не настроено изображение
526.05.00.04.00
Корпус накладка
Нет данных о товаре
1
13
Не настроено изображение
00.02.03.01.23
Винт 3х13
Винт саморез
(ST3х13); ST3х14 (+)
Нет в наличии
1
20 ₽
14
Не настроено изображение
526.04.02.00.00
Блок электроники в сборе
Нет данных о товаре
1
15
Не настроено изображение
216.04.01.03.00
Проводник - двигатель "-"
18AWG 1007 300V 80 ℃ длина 110мм
Нет данных о товаре
1
16
Не настроено изображение
216.04.01.03.00
Проводник - двигатель "+"
18AWG 1007 300V 80 ℃ длина 110мм
Нет данных о товаре
1
17
Не настроено изображение
216.05.00.08.00
Ремень ДА-10/12M2
Ремень
Нет в наличии
1
50 ₽
18
Не настроено изображение
384.02.03.00.00
Батарея аккумуляторная ДА-13/18Л3
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 1
1
2,900 ₽
18
Не настроено изображение
518.02.03.00.00
Батарея аккумуляторная ДА-10/18Л2
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 2
1
4,610 ₽
18
Не настроено изображение
536.02.03.00.00
Батарея аккумуляторная ДА-18ЭР
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
3,900 ₽
18
Не настроено изображение
2400.019
АПИ-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
4,450 ₽
18
Не настроено изображение
518.02.03.01.00
Батарея аккумуляторная Li-ion, 2000 mAh
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
5,610 ₽
18
Не настроено изображение
574.02.03.00.00
Батарея аккумуляторная 18V/2.0Ah li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
В наличии: 1
1
5,440 ₽
18
Не настроено изображение
649.02.03.01.00
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет данных о товаре
1
18
Не настроено изображение
2400.020
АПИ-2/18 аккум. блок 2А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
4,910 ₽
18
Не настроено изображение
2400.120
АПИ-2/18И аккум. блок 2А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
0 ₽
18
Не настроено изображение
574.02.03.01.00
Батарея аккумуляторная 20 VDC; 18V/4.0Ah li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
8,800 ₽
18
Не настроено изображение
649.02.03.00.00
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет данных о товаре
1
18
Не настроено изображение
2400.021
АПИ-4/18 аккум. блок 4А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,190 ₽
18
Не настроено изображение
2400.121
АПИ-4/18И аккум. блок 4А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,840 ₽
18
Не настроено изображение
574.02.03.02.00
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет данных о товаре
1
18
Не настроено изображение
2400.022
АПИ-5/18 аккум. блок 5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,760 ₽
18
Не настроено изображение
2400.122
АПИ-5/18И аккум. блок 5Ач, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,840 ₽
19
Не настроено изображение
383.02.02.00.00
Устройство зарядное в сборе ДА-10/14,4Л3
Устройство зарядное для аккум.блока 1.5-2.0Ач, 14.4-18В, Li-ion, с индикатором зарядки
220В, 50Вт, I=1.8А, V=16.8В
В наличии: 1
1
1,930 ₽
19
Не настроено изображение
518.02.02.00.00
Устройство зарядное в сборе ДА-10/18Л2
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
220В, 37Вт, I-1.5A, V=17.2V
В наличии: 1
1
680 ₽
19
Не настроено изображение
536.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
2,980 ₽
19
Не настроено изображение
597.02.02.01.00
Устройство зарядное (2401.116) ДА-10/18В (709)
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В (светодиод)
В наличии: 1
1
1,930 ₽
19
Не настроено изображение
597.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
1,420 ₽
19
Не настроено изображение
2401.016
Зарядное устройство ЗУ-1,5/18 для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
В наличии: 2
1
1,700 ₽
19
Не настроено изображение
2401.116
ЗУ-1,5/18 с инд. для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, I=1.5А, V=21.5В (светодиод)
Нет в наличии
1
1,700 ₽
19
Не настроено изображение
574.02.02.00.00
Устройство зарядное
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
110-240В, Iп-0.8А, 37Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
2,490 ₽
19
Не настроено изображение
574.02.01.00.00
Устройство зарядное ДПА-165/18В
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
1,420 ₽
19
Не настроено изображение
649.02.02.01.00
Устройство зарядное (2401.126)
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,790 ₽
19
Не настроено изображение
2401.026
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
В наличии: 1
1
3,220 ₽
19
Не настроено изображение
2401.126
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,220 ₽
9+12
Не настроено изображение
526.05.00.00.00
Корпус комплект (лев.+пр.)
Нет данных о товаре
1к
A
Не настроено изображение
518.04.01.00.00

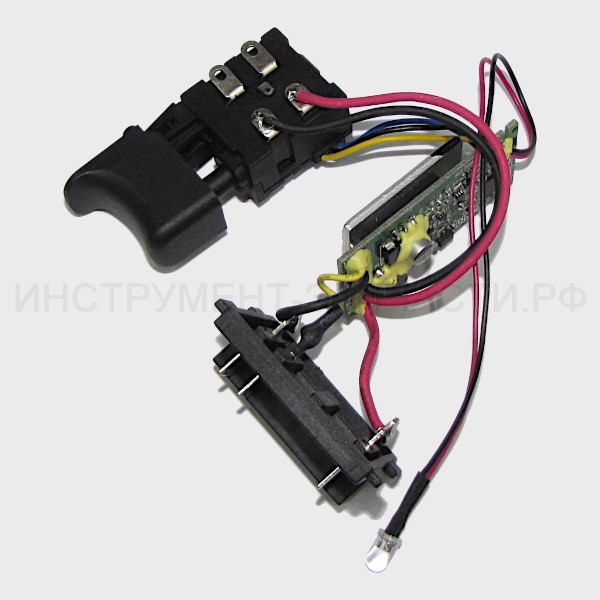

Выключатель в сборе c электронным блоком, контактным разъемом и светодиодом ДА-10/18
Выключатель с контактным разъемом в сборе
поз.15;16;11 (11*);14
В наличии: 3
1
1,730 ₽
B
Не настроено изображение
526.04.00.00.00
Электродвигатель в сборе ДАУ-10/18Л2
Электродвигатель в сборе
поз.7,8
В наличии: 2
1
2,360 ₽
