Схема и запчасти для аккумуляторной ударной дрели-шуруповерта Интерскол ДАУ-13/18В
Схема актуальна для изделий, у которых серийный номер начинается с 573.
Инструмент совместим со всеми аккумуляторными блоками платформы АПИ.
Для зарядки аккумуляторов АПИ ёмкостью от 4.0Ач, рекомендуется применять соответстующее зарядное устройство для зарядки аккумуляторов от 4.0Ач и выше.
Рис. 1

Аккумуляторная ударная дрель-шуруповерт ДАУ-13/18ВК (573.*): Рис.1

1
Не настроено изображение
00.02.04.01.22
Винт М5Lx18
Винт M5Lx18
M5Lx18
В наличии: 20
1
80 ₽
2
Не настроено изображение
00.20.20.02.06
Патрон сверлильный
1/2”-20UNF, Ø1.5-13мм, БЗП, 1_муфт., пластик
Нет данных о товаре
1
3
Не настроено изображение
573.03.01.00.00

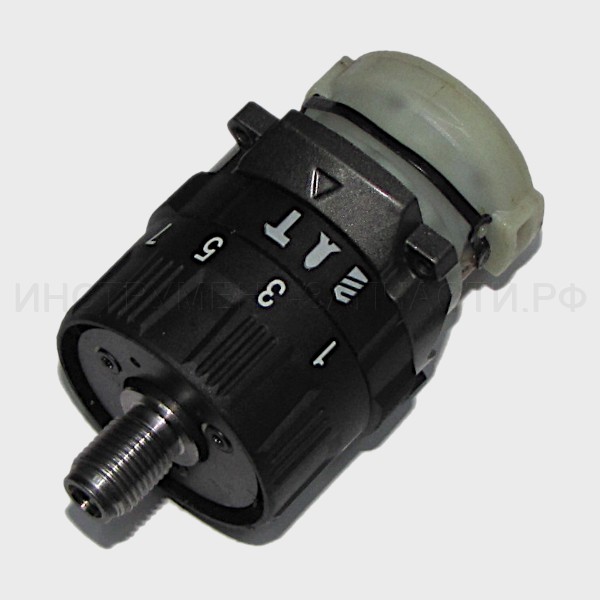

Редуктор в сборе ДАУ-13/18ВК (573)
Редуктор в сборе
В наличии: 2
1
2,250 ₽
4
Не настроено изображение
575.04.01.00.00
Двигатель с шестерней в сборе ДА-13/18ВК (575)
Двигатель бесщеточный с шестерней
DC-18V; z-13
В наличии: 2
1
1,890 ₽
5
Не настроено изображение
575.10.01.02.00
Скоба переключения скорости ДА-13/18ВК (575)
Скоба переключения скорости
В наличии: 2
1
50 ₽
6
Не настроено изображение
434.05.00.04.00
Пружина сжатия переключателя длинная ДА-12ЭР-01/02
Пружина сжатия переключателя длинная
Нет в наличии
2
20 ₽
7
Не настроено изображение
434.05.00.02.00
Пружина пластинчатая переключателя скоростей ДА-12ЭР-01/02
Пружина переключателя скоростей
В наличии: 2
1
20 ₽
8
Не настроено изображение
575.10.01.01.02
Клавиша переключения скорости
Нет данных о товаре
1
9
Не настроено изображение
575.10.01.01.01
Переключатель реверса
Нет данных о товаре
1
10
Не настроено изображение
575.10.01.01.18
Выключатель ДА-13/18ВК (575)
Выключатель
FA021A-75 36VDC 16A 5E4
В наличии: 9
1
530 ₽
11
Не настроено изображение
575.01.01.00.10
Электронный блок управления ДА-13/18ВК (575)
Электронный блок управления
SDC736 WKT200…..
Нет в наличии
1
2,520 ₽
A
Не настроено изображение
575.10.01.00.00
Выключатель с блоком управления в сборе (575.10.01.01.18 и 575.01.01.00.10)
Выключатель с блоком в сборе
FA021A-75 36VDC + SDC736 WKT200…..
В наличии: 6
1
3,360 ₽
12
Не настроено изображение
574.05.00.03.00
Клеммы подключения АКБ
Нет в наличии
1
110 ₽
13
Не настроено изображение
384.02.03.00.00
Батарея аккумуляторная ДА-13/18Л3
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 1
1
2,900 ₽
13
Не настроено изображение
518.02.03.00.00
Батарея аккумуляторная ДА-10/18Л2
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 2
1
4,610 ₽
13
Не настроено изображение
536.02.03.00.00
Батарея аккумуляторная ДА-18ЭР
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
3,900 ₽
13
Не настроено изображение
2400.019
АПИ-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
4,450 ₽
13
Не настроено изображение
518.02.03.01.00
Батарея аккумуляторная Li-ion, 2000 mAh
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
5,610 ₽
13
Не настроено изображение
574.02.03.00.00
Батарея аккумуляторная 18V/2.0Ah li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
В наличии: 1
1
5,440 ₽
13
Не настроено изображение
649.02.03.01.00
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет данных о товаре
1
13
Не настроено изображение
2400.020
АПИ-2/18 аккум. блок 2А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
4,910 ₽
13
Не настроено изображение
2400.120
АПИ-2/18И аккум. блок 2А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
0 ₽
13
Не настроено изображение
574.02.03.01.00
Батарея аккумуляторная 20 VDC; 18V/4.0Ah li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
8,800 ₽
13
Не настроено изображение
649.02.03.00.00
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет данных о товаре
1
13
Не настроено изображение
2400.021
АПИ-4/18 аккум. блок 4А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,190 ₽
13
Не настроено изображение
2400.121
АПИ-4/18И аккум. блок 4А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,840 ₽
13
Не настроено изображение
574.02.03.02.00
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет данных о товаре
1
13
Не настроено изображение
2400.022
АПИ-5/18 аккум. блок 5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,760 ₽
13
Не настроено изображение
2400.122
АПИ-5/18И аккум. блок 5Ач, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,840 ₽
14
Не настроено изображение
00.02.03.01.47
Винт 3х14
Винт саморез
ST3х14
В наличии: 20
8
20 ₽
15
Не настроено изображение
575.05.00.00.00
Корпус (комплект) ДА-13/18BK (575)
Корпус
Нет в наличии
1
1,020 ₽
16
Не настроено изображение
575.05.00.01.00
Заглушка задняя
Нет данных о товаре
1
17
Не настроено изображение
00.02.03.01.47
Винт 3х14
Винт саморез
ST3х14
В наличии: 20
4
20 ₽
18
Не настроено изображение
383.02.02.00.00
Устройство зарядное в сборе ДА-10/14,4Л3
Устройство зарядное для аккум.блока 1.5-2.0Ач, 14.4-18В, Li-ion, с индикатором зарядки
220В, 50Вт, I=1.8А, V=16.8В
В наличии: 1
1
1,930 ₽
18
Не настроено изображение
518.02.02.00.00
Устройство зарядное в сборе ДА-10/18Л2
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
220В, 37Вт, I-1.5A, V=17.2V
В наличии: 1
1
680 ₽
18
Не настроено изображение
536.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
2,980 ₽
18
Не настроено изображение
597.02.02.01.00
Устройство зарядное (2401.116) ДА-10/18В (709)
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В (светодиод)
В наличии: 1
1
1,930 ₽
18
Не настроено изображение
597.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
1,420 ₽
18
Не настроено изображение
2401.016
Зарядное устройство ЗУ-1,5/18 для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
В наличии: 3
1
1,700 ₽
18
Не настроено изображение
2401.116
ЗУ-1,5/18 с инд. для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, I=1.5А, V=21.5В (светодиод)
Нет в наличии
1
1,700 ₽
18
Не настроено изображение
574.02.02.00.00
Устройство зарядное
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
110-240В, Iп-0.8А, 37Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
2,490 ₽
18
Не настроено изображение
574.02.01.00.00
Устройство зарядное ДПА-165/18В
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
1,420 ₽
18
Не настроено изображение
649.02.02.01.00
Устройство зарядное (2401.126)
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,790 ₽
18
Не настроено изображение
2401.026
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
В наличии: 1
1
3,220 ₽
18
Не настроено изображение
2401.126
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,220 ₽
