Схема и запчасти для аккумуляторной ударной дрели-шуруповерта Интерскол ДАУ-13/18В
Схема актуальна для изделий, у которых серийный номер начинается с 574.
Инструмент совместим со всеми аккумуляторными блоками платформы АПИ.
Для зарядки аккумуляторов АПИ ёмкостью от 4.0Ач, рекомендуется применять соответстующее зарядное устройство для зарядки аккумуляторов от 4.0Ач и выше.
Рис. 1

Аккумуляторная ударная дрель-шуруповерт ДАУ-13/18В (574.*): Рис.1

1
Не настроено изображение
00.02.04.01.22
Винт М5Lx18
Винт M5Lx18
M5Lx18
В наличии: 20
1
80 ₽
2
Не настроено изображение
00.20.20.02.05
Патрон сверлильный
1/2”-20UNF, Ø1.5-13мм; БЗП, 1_муфт., металл.
Нет данных о товаре
1
3
Не настроено изображение
574.01.01.00.00

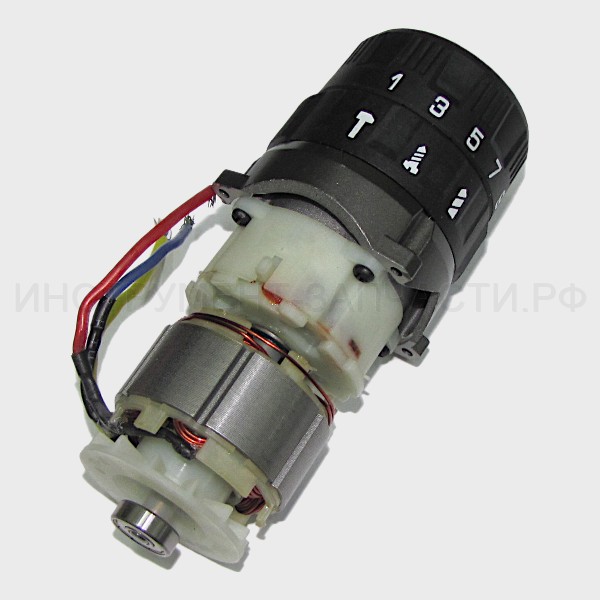

Электродвигатель с редуктором в сборе ДАУ-13/18В
Электродвигатель с редуктором в сборе
DC-18V
В наличии: 1
1
4,380 ₽

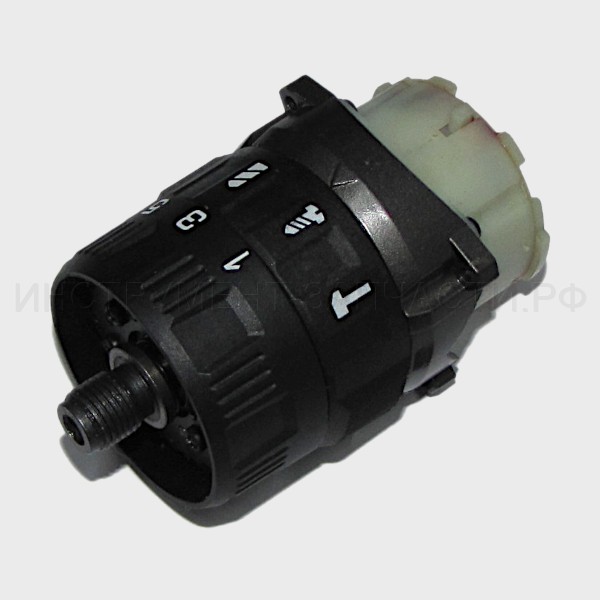

3a
Не настроено изображение
574.04.02.00.00
Редуктор в сборе ДАУ-13/18В
Редуктор в сборе
В наличии: 1
1
2,000 ₽

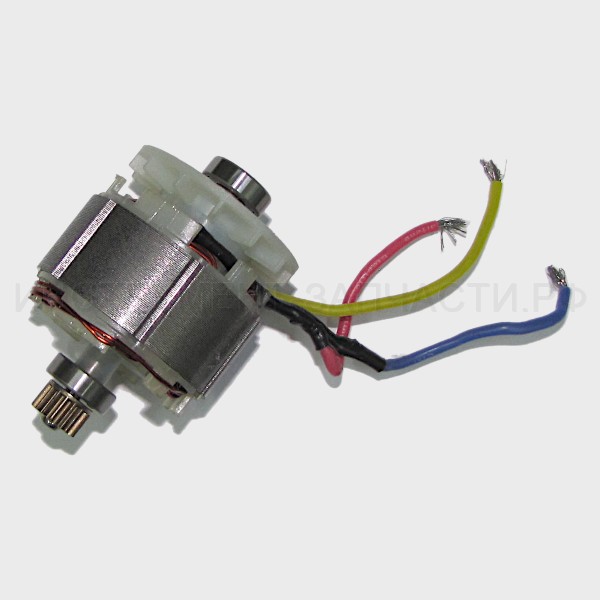

3b
Не настроено изображение
574.04.01.00.00
Двигатель бесщеточный с шестерней
DC-18V; z-16
Нет в наличии
1
2,330 ₽
4
Не настроено изображение
434.05.00.04.00
Пружина сжатия переключателя длинная ДА-12ЭР-01/02
Пружина сжатия переключателя длинная
Ø0.5мм Ø6мм
Нет в наличии
1
20 ₽

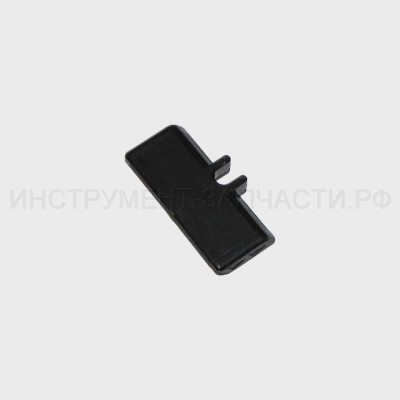

5
Не настроено изображение
574.10.01.01.02
Клавиша переключения скорости
Нет данных о товаре
1
6
Не настроено изображение
434.05.00.04.01
Пружина переключателя плоская ДА-12ЭР
Пружина переключателя плоская
65Mn
В наличии: 3
2
30 ₽

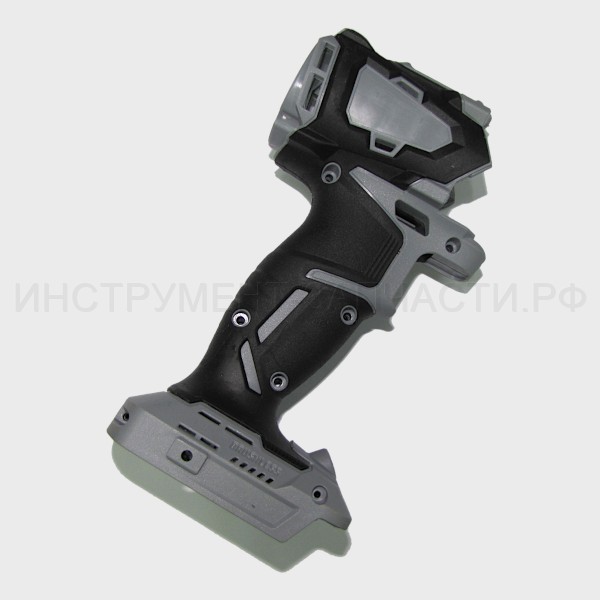

7
Не настроено изображение
574.05.00.02.00
Корпус комплект (лев+прав) ДАУ-13/18В
Корпус комплект (лев+прав).
ABS+TPE
В наличии: 6
1
900 ₽
8
Не настроено изображение
574.10.01.01.01
Переключатель реверса ДАУ-13/18В
Переключатель реверса
В наличии: 2
1
30 ₽

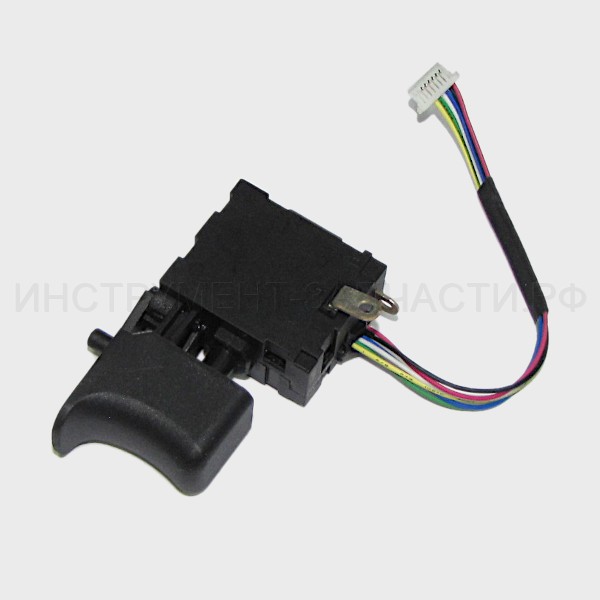

9
Не настроено изображение
574.10.01.01.18
Выключатель ДАУ-13/18В
Выключатель
JC15-2 36V 15A
В наличии: 4
1
510 ₽

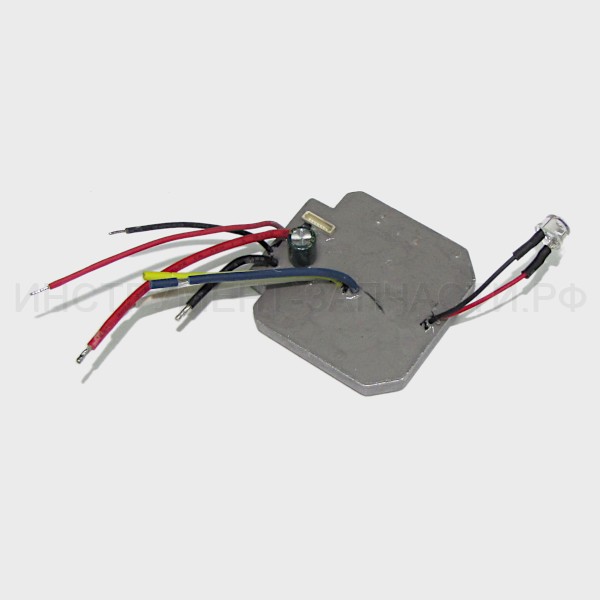

10+13
Не настроено изображение
574.01.01.00.10
Электронный блок управления и светодиод ДАУ-13/18В
Электронный блок управления и светодиод
SVS21200423
В наличии: 5
1
2,900 ₽

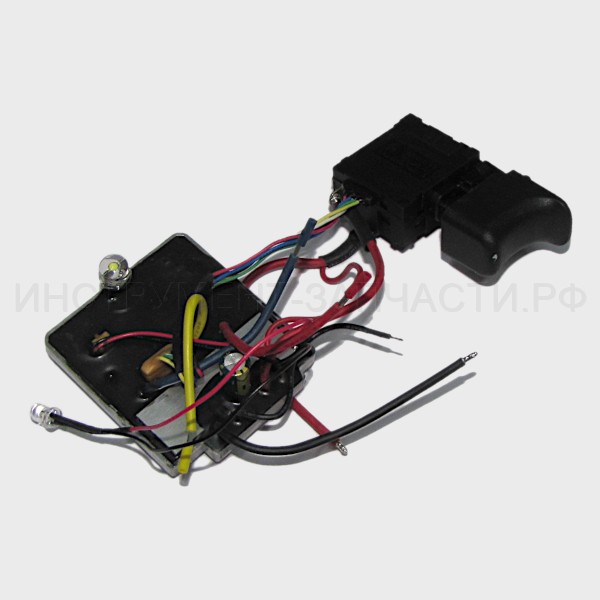

9+10+13
Не настроено изображение
574.10.01.00.00
Выключатель с блоком в сборе ДАУ-13/18В (аналог 574.01.01.00.10)
Выключатель с блоком в сборе
JC15-2 36V 15A +SVS21200423
В наличии: 1
1
3,360 ₽
11
Не настроено изображение
574.05.00.03.00
Клеммы подключения АКБ
Нет в наличии
1
110 ₽
12
Не настроено изображение
574.05.01.09.00
Кнопка светодиода
Нет данных о товаре
1
14
Не настроено изображение
574.05.00.08.00
Экран защитный светодиода
Нет данных о товаре
1
15
Не настроено изображение
434.05.00.10.01
Скоба крепления
Нет данных о товаре
1
16
Не настроено изображение
434.05.00.03.00
Пружина сжатия переключателя короткая ДА-12ЭР-01/02
Пружина сжатия переключателя короткая
Ø0.5мм Ø5мм
Нет в наличии
1
20 ₽
17
Не настроено изображение
00.02.03.01.47
Винт 3х14
Винт саморез
ST3х14
В наличии: 20
6
20 ₽

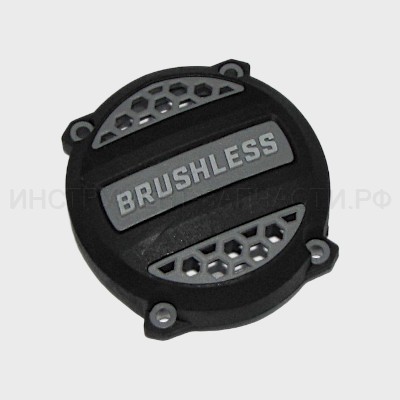

18
Не настроено изображение
574.05.00.05.00
Крышка торцевая корпуса ДАУ-13/18В
Крышка торцевая корпуса
В наличии: 2
1
200 ₽
19
Не настроено изображение
00.02.03.01.47
Винт 3х14
Винт саморез
ST3х14
В наличии: 20
4
20 ₽
20
Не настроено изображение
384.02.03.00.00
Батарея аккумуляторная ДА-13/18Л3
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 1
1
2,900 ₽
20
Не настроено изображение
518.02.03.00.00
Батарея аккумуляторная ДА-10/18Л2
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 2
1
4,610 ₽
20
Не настроено изображение
536.02.03.00.00
Батарея аккумуляторная ДА-18ЭР
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
3,900 ₽
20
Не настроено изображение
2400.019
АПИ-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
4,450 ₽
20
Не настроено изображение
518.02.03.01.00
Батарея аккумуляторная Li-ion, 2000 mAh
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
5,610 ₽
20
Не настроено изображение
574.02.03.00.00
Батарея аккумуляторная 18V/2.0Ah li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
В наличии: 1
1
5,440 ₽
20
Не настроено изображение
649.02.03.01.00
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет данных о товаре
1
20
Не настроено изображение
2400.020
АПИ-2/18 аккум. блок 2А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
4,910 ₽
20
Не настроено изображение
2400.120
АПИ-2/18И аккум. блок 2А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
0 ₽
20
Не настроено изображение
574.02.03.01.00
Батарея аккумуляторная 20 VDC; 18V/4.0Ah li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
8,800 ₽
20
Не настроено изображение
649.02.03.00.00
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет данных о товаре
1
20
Не настроено изображение
2400.021
АПИ-4/18 аккум. блок 4А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,190 ₽
20
Не настроено изображение
2400.121
АПИ-4/18И аккум. блок 4А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,840 ₽
20
Не настроено изображение
574.02.03.02.00
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет данных о товаре
1
20
Не настроено изображение
2400.022
АПИ-5/18 аккум. блок 5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,760 ₽
20
Не настроено изображение
2400.122
АПИ-5/18И аккум. блок 5Ач, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,840 ₽
21
Не настроено изображение
383.02.02.00.00
Устройство зарядное в сборе ДА-10/14,4Л3
Устройство зарядное для аккум.блока 1.5-2.0Ач, 14.4-18В, Li-ion, с индикатором зарядки
220В, 50Вт, I=1.8А, V=16.8В
В наличии: 1
1
1,930 ₽
21
Не настроено изображение
518.02.02.00.00
Устройство зарядное в сборе ДА-10/18Л2
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
220В, 37Вт, I-1.5A, V=17.2V
В наличии: 1
1
680 ₽
21
Не настроено изображение
536.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
2,980 ₽
21
Не настроено изображение
597.02.02.01.00
Устройство зарядное (2401.116) ДА-10/18В (709)
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В (светодиод)
В наличии: 1
1
1,930 ₽
21
Не настроено изображение
597.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
1,420 ₽
21
Не настроено изображение
2401.016
Зарядное устройство ЗУ-1,5/18 для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
В наличии: 2
1
1,700 ₽
21
Не настроено изображение
2401.116
ЗУ-1,5/18 с инд. для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, I=1.5А, V=21.5В (светодиод)
Нет в наличии
1
1,700 ₽
21
Не настроено изображение
574.02.02.00.00
Устройство зарядное
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
110-240В, Iп-0.8А, 37Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
2,490 ₽
21
Не настроено изображение
574.02.01.00.00
Устройство зарядное ДПА-165/18В
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
1,420 ₽
21
Не настроено изображение
649.02.02.01.00
Устройство зарядное (2401.126)
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,790 ₽
21
Не настроено изображение
2401.026
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
В наличии: 1
1
3,220 ₽
21
Не настроено изображение
2401.126
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,220 ₽
