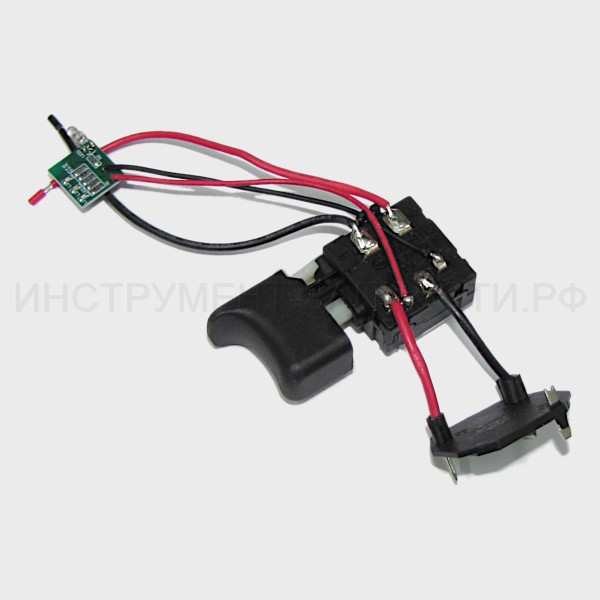

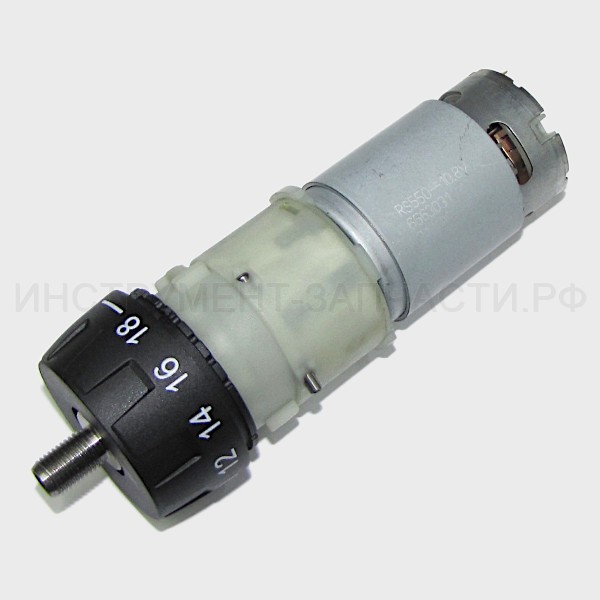

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-10/12Л Схема актуальна для изделий, у которых серийный номер начинается с 754. Рис. 1 Аккумуляторная дрель-шуруповерт ДА-10/12Л (754.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.22 Винт М5Lx18 Винт фиксирующий патрон М5Lх18 В наличии: 20 1 60 ₽ 2 2 00.20.20.02.04 Патрон сверлильный ДА-12ЭР-01/02,14,18 Патрон сверлильный Ø0.8-10 (3/8”-24UNF) БЗП Нет в наличии 1 450 ₽ 3 3 754.03.00.00.00 Привод в сборе с муфтой ДА-10/12Л Привод в сборе с муфтой В наличии: 2 1 1,080 ₽ 4 4 00.02.03.01.47 Винт 3х14 Винт саморез ST3х14 В наличии: 20 7 20 ₽ 5 5 754.05.00.00.00 Корпус комплект (лев+прав) ABS+TPE Нет данных о товаре 1 6 6 434.05.00.04.01 Пружина переключателя плоская ДА-12ЭР Пружина переключателя плоская 65Mn В наличии: 3 2 30 ₽ 7 7 434.05.00.05.00 Переключатель скоростей ДА-12ЭР-01/02 Переключатель скоростей Стандарт черн. В наличии: 4 1 60 ₽ 8 8 534.05.00.08.00 Экран защитный светодиода Нет данных о товаре 1 9 9 434.05.00.09.00 Переключатель реверса ДА-12ЭР-01/02 Переключатель реверса ABS Стандарт черн. В наличии: 3 1 30 ₽ 10 10 754.04.02.00.00 Выкл. с контакт. пласт. и светодиодом в сб ДА-10/12Л Выключатель с контактной пластиной и светодиодом в сборе (KG-201510040-01) В наличии: 2 1 580 ₽ 11 11 754.05.00.04.00 Пружина переключателя ДА-10/12Л (754) Пружина переключателя external diameter Ø4.2; Cord diameter Ø0.54; Height 1 В наличии: 2 2 10 ₽ 12 12 00.02.03.01.59 Винт 2,5х12 Винт саморез ST2.5х10 В наличии: 4 1 10 ₽ 13 13 434.05.00.10.00 Скоба крепления ДА-12ЭР-01/02 Скоба крепления В наличии: 2 2 30 ₽ 14 14 754.05.00.02.01 Пластина Нет данных о товаре 1 15 15 754.02.03.00.00 Батарея аккумуляторная ДА-10/12Л Батарея аккумуляторная 12В 1500мАч В наличии: 1 1 2,590 ₽ 16 16 754.02.02.00.00 Устройство зарядное ДА-10/12Л Устройство зарядное В наличии: 1 1 1,820 ₽ 16 16* 2401.014 ЗУ-1,5/12 для аккум. блока 1,5Ач, 12В, Li-ion Замена(аналог) или составная часть для замены поз.16 Нет в наличии 1 1,100 ₽ Кол-во: В корзину
