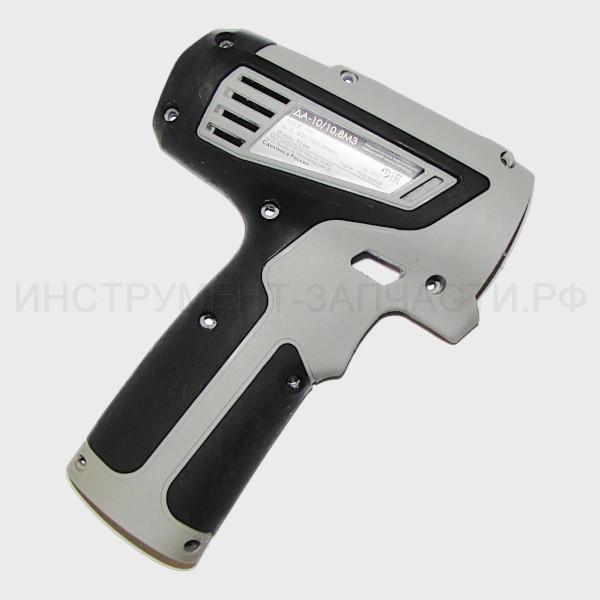

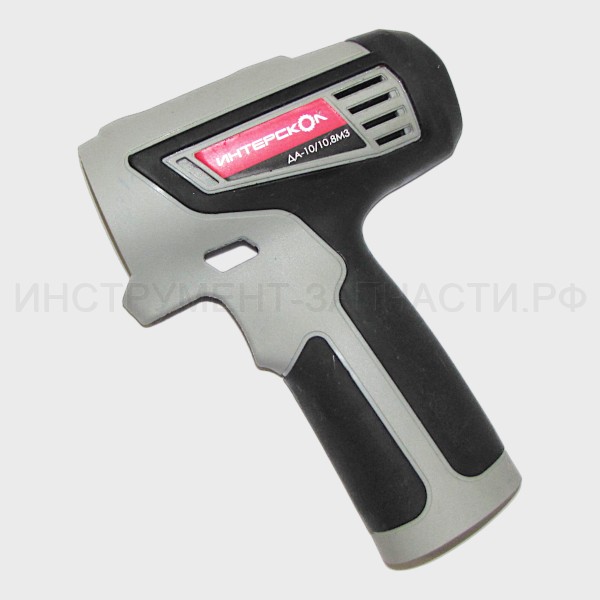

Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-10/12Л2
Схема актуальна для изделий, у которых серийный номер начинается с 517.
*Поз. 4 - Редуктор в сборе арт. 336.03.00.00.00- поставляется только в сборе.
*Поз. 13 - Светодиод арт. 331.04.00.01.00 - может поставляется отдельно.
Рис. 1

Аккумуляторная дрель-шуруповерт ДА-10/12Л2 (517.*): Рис.1

1
Винт фиксирующий М5Lх20 Д-500
00.02.04.01.16
Винт фиксирующий М5Lх20 Д-500
Винт
М5Lх20
В наличии: 20
1
30 ₽
2
Не настроено изображение
00.20.20.02.03
Патрон сверлильный Ø 0,8...10мм(3/8-24UNF)
Патрон сверлильный
3/8-24UNF, Ø0,8-10мм
Нет в наличии
1
450 ₽
3
Кольцо-регулятор момента ДА-10/10.8M3
336.03.00.01.00
Кольцо-регулятор момента ДА-10/10.8M3
Кольцо-регулятор момента
В наличии: 6
1
80 ₽
4*
Редуктор в сборе ДА-10/10.8M3
336.03.00.00.00
Редуктор в сборе ДА-10/10.8M3
Редуктор в сборе
В наличии: 5
1
860 ₽
5
Не настроено изображение
00.02.04.01.13
Винт М3х5
Винт
М3х5
Нет в наличии
2
20 ₽
6
Не настроено изображение
00.02.02.01.09
Шайба гроверная АД-12 ЭР
Шайба пружинная
Ø3
Нет в наличии
2
10 ₽
7
Шестерня мотора
336.04.00.02.00
Шестерня мотора
Шестерня
m=0.6,z=12
В наличии: 4
1
50 ₽
Д

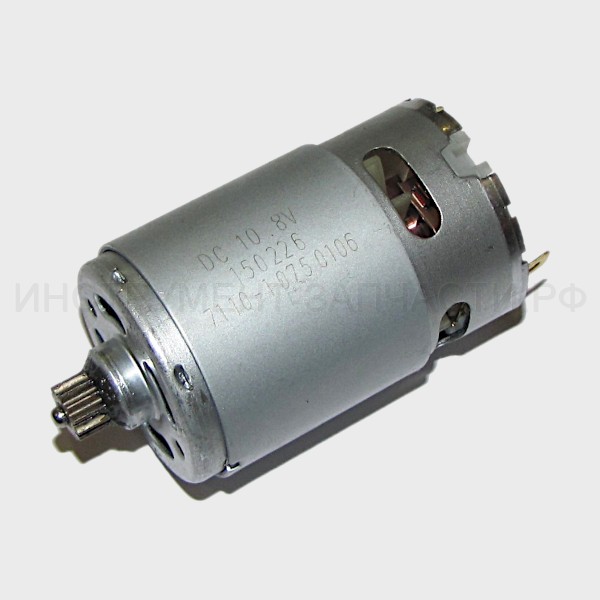

Электродвигатель в сборе ДА-10/12Л2
517.04.00.00.00
Электродвигатель в сборе ДА-10/12Л2
Электродвигатель в сборе
Поз.5,6,7,8
В наличии: 2
1
780 ₽
Д*

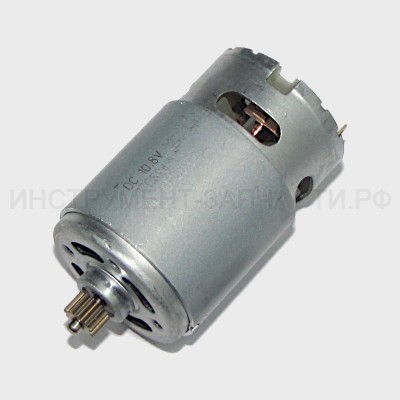

Электродвигатель в сборе ДА-10/10.8M3
336.04.00.00.00
Электродвигатель в сборе ДА-10/10.8M3
Замена(аналог) или составная часть для замены поз.Д
В наличии: 2
1
490 ₽
8

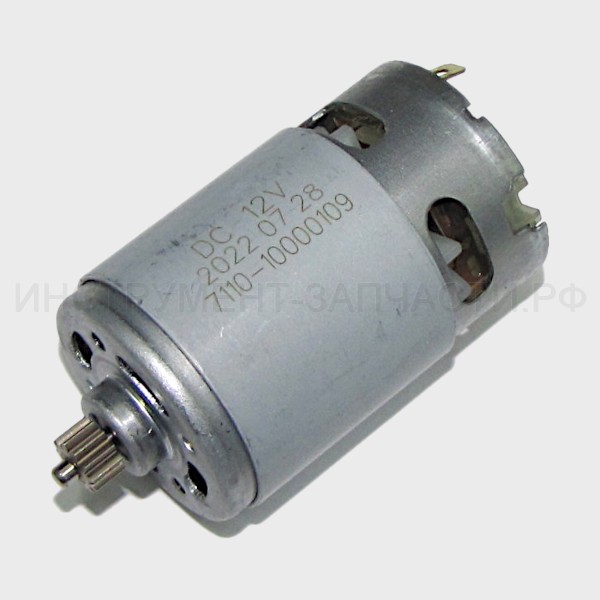

Электродвигатель ДА-10/10,8М3 (336)
517.04.00.03.00
Электродвигатель ДА-10/10,8М3 (336)
Электродвигатель
AllSUN Motor Co., Ltd 12 VDC/550#
В наличии: 1
1
650 ₽
8*
Электродвигатель в сборе ДА-10/10.8M3
336.04.00.00.00
Электродвигатель в сборе ДА-10/10.8M3
Замена(аналог) или составная часть для замены поз.8
В наличии: 2
1
490 ₽

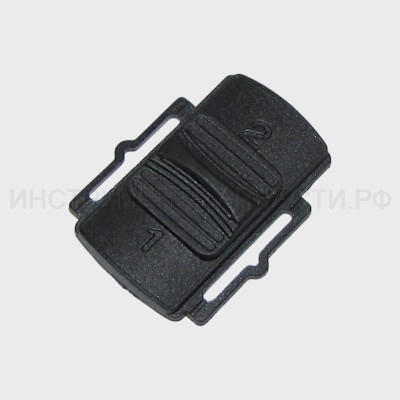

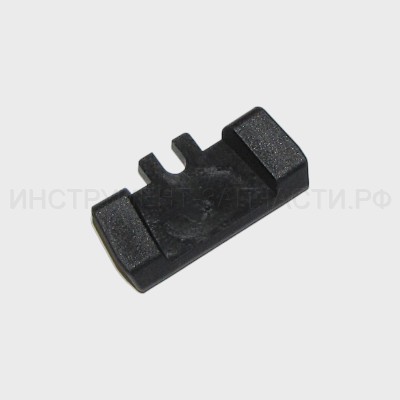

10
Клавиша переключения скорости ДА-10/10.8M3
336.05.00.01.00
Клавиша переключения скорости ДА-10/10.8M3
Клавиша переключения скорости
В наличии: 1
1
30 ₽
12
Кнопка реверса ДА-10/10.8M3
336.05.00.03.00
Кнопка реверса ДА-10/10.8M3
Кнопка реверса
В наличии: 1
1
40 ₽
13

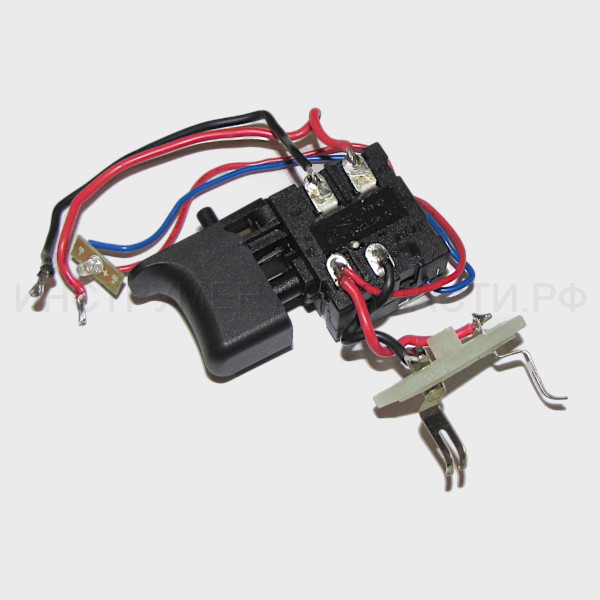

Выключатель ДА-10/10.8M3
336.04.01.00.00
Выключатель ДА-10/10.8M3
Выключатель в сборе со светодиодом
JINYUAN JV08-6B 5<15A 24V DC/5E4
Нет в наличии
1
460 ₽
13

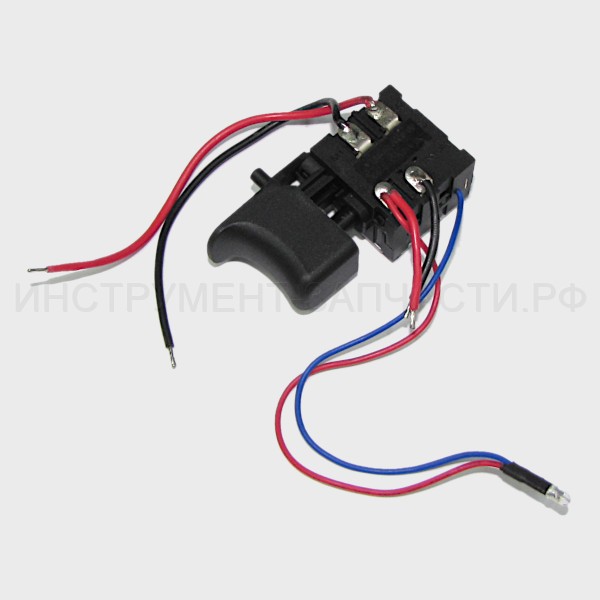

Выключатель со светодиодом
336.04.01.00.01
Выключатель со светодиодом
Выключатель в сборе со светодиодом
JINYUAN JV08-6B 5<15A 24V DC/5E4
В наличии: 6
1
450 ₽
24**

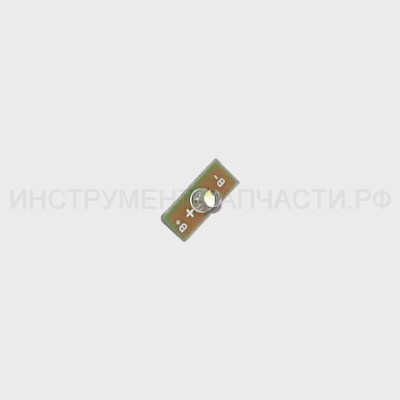

Светодиод подсветки ДА-10/10.8M3
331.04.00.01.00
Светодиод подсветки ДА-10/10.8M3
Светодиод подсветки
Ø3мм
В наличии: 1
1
50 ₽
14
Не настроено изображение
336.04.01.01.00
Провод - Двигатель +
18AWG 1007 300V 80 ℃ длина 110мм
Нет данных о товаре
1
15
Не настроено изображение
336.04.01.02.00
Провод - Двигатель -
18AWG 1007 300V 80 ℃ длина 110мм
Нет данных о товаре
1
16
Не настроено изображение
336.04.01.03.00
Провод - Выключатель +
18AWG 1007 300V 80 ℃ длина 40мм
Нет данных о товаре
1
17
Не настроено изображение
336.04.01.04.00
Провод - Выключатель -
18AWG 1007 300V 80 ℃ длина 40мм
Нет данных о товаре
1
18

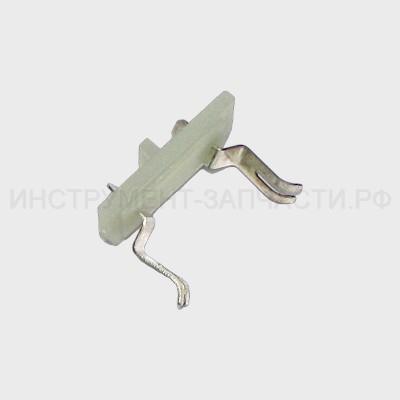

Пластина контактная ДА-10/10.8M3
336.04.01.05.00
Пластина контактная ДА-10/10.8M3
Пластина контактная
В наличии: 1
1
70 ₽
20
Не настроено изображение
00.02.03.01.51
Винт
3х12
Нет данных о товаре
8
21
Винт 2,5х12
00.02.03.01.59
Винт 2,5х12
Винт
2,5х10
В наличии: 6
2
10 ₽
22

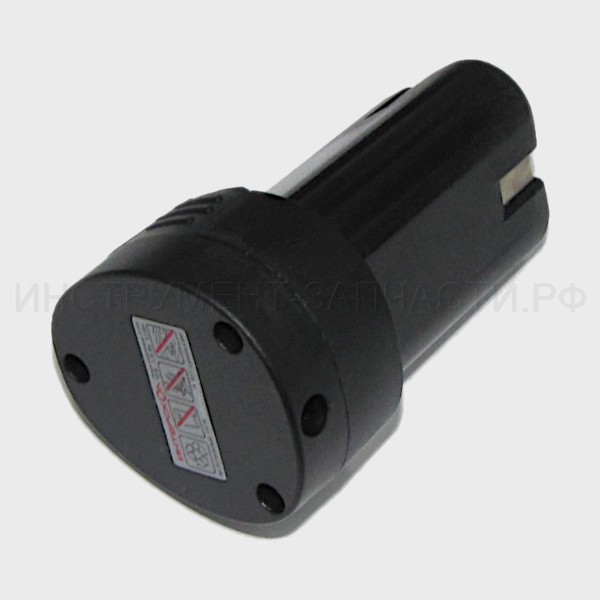

Батарея аккумуляторная ДА-10/12Л2
517.02.03.00.00
Батарея аккумуляторная ДА-10/12Л2
Батарея аккумуляторная
1215Л2, 10,8V DC, Li-ion, 1500 mAh
Нет в наличии
2
1,070 ₽
23
Устройство зарядное в сборе ДА-10/12Л2
517.02.02.00.00
Устройство зарядное в сборе ДА-10/12Л2
Устройство зарядное в сборе
УЗ 12/1,5Л, 220В, 23Вт,
Нет в наличии
1
1,560 ₽
23*
Не настроено изображение
2401.014
ЗУ-1,5/12 для аккум. блока 1,5Ач, 12В, Li-ion
Замена(аналог) или составная часть для замены поз.23
Нет в наличии
1
1,100 ₽
23*
Устройство зарядное ДА-12ЭР-01/02
434.02.02.00.00
Устройство зарядное ДА-12ЭР-01/02
Замена(аналог) или составная часть для замены поз.23
Нет в наличии
1
1,160 ₽
23*
Не настроено изображение
595.02.02.00.00
Устройство зарядное в сборе ДА-12ЭР
Замена(аналог) или составная часть для замены поз.23
Нет в наличии
1
1,000 ₽
