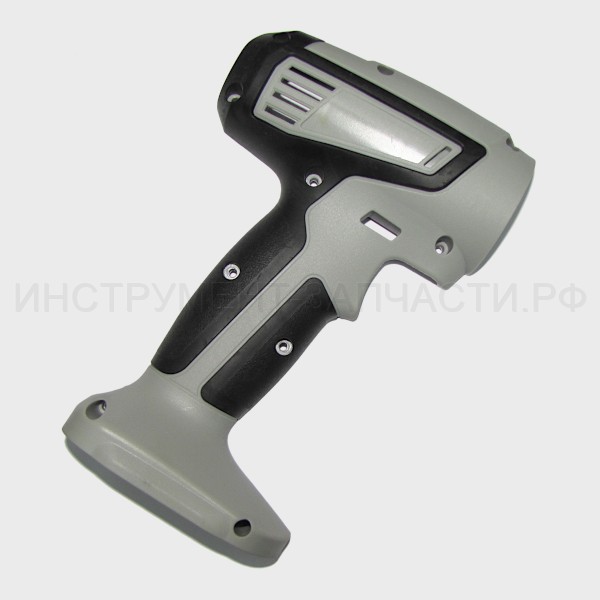

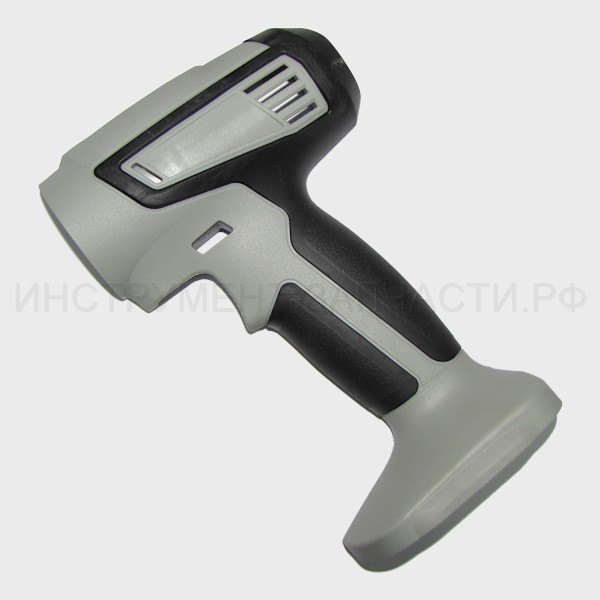

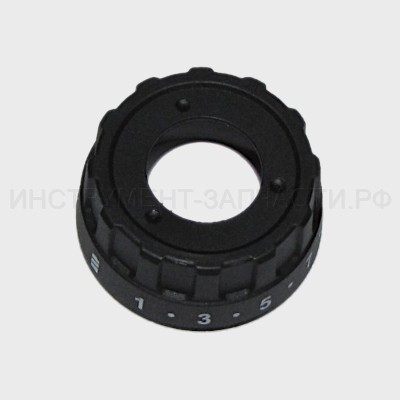

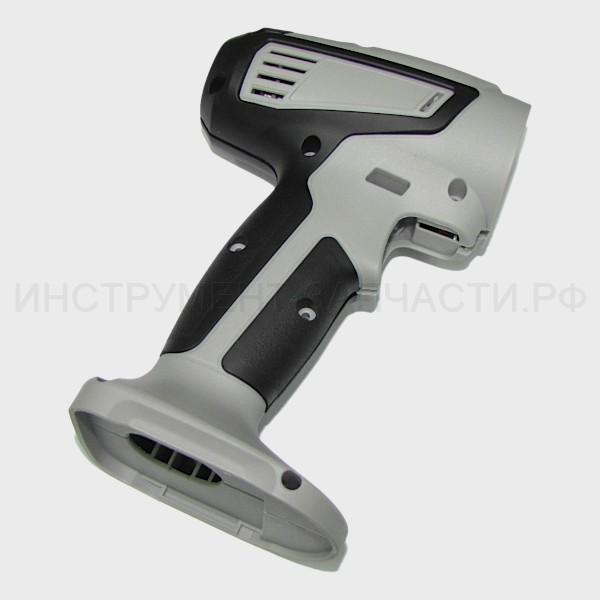

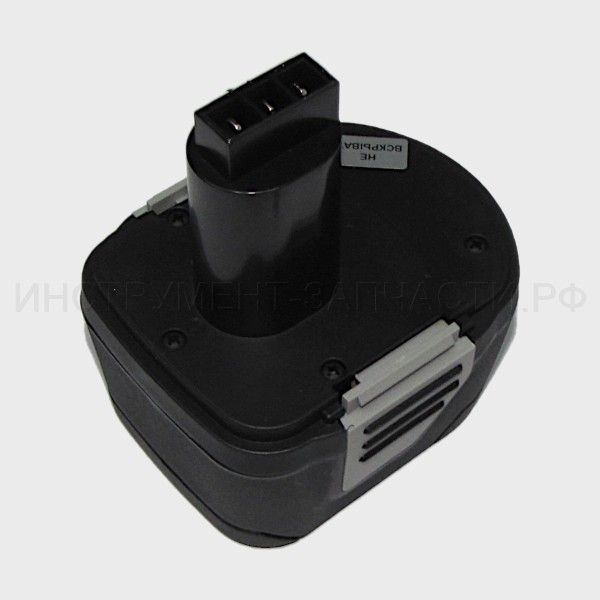

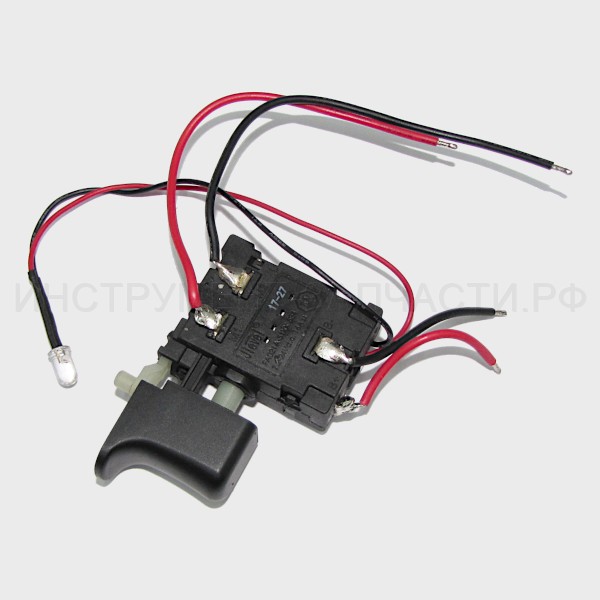

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-10/12М1 Схема актуальна для изделий, у которых серийный номер начинается с 381. *Поз. 4 - Редуктор в сборе арт.381.03.00.00.00 - поставляется только в сборе. Рис. 1 Аккумуляторная дрель-шуруповерт ДА-10/12М1 (381.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт М5Lх20 В наличии: 42 1 60 ₽ 2 2 00.20.20.01.00 Патрон сверлильный БЗП Д-550ЭР Патрон сверлильный быстрозажимной Ø0,8…10мм (3/8"-24UNF) В наличии: 1 1 720 ₽ 3 3 311.03.00.01.00 Кольцо-регулятор момента ДА-10/12М3 Кольцо-регулятор момента Возможна замена на арт. 210.03.00.01.00 В наличии: 6 1 110 ₽ 4 4* 381.03.00.00.00 Редуктор в сборе ДА-10/10,8Л1 Редуктор в сборе В наличии: 1 1 430 ₽ 5 5 00.02.04.01.13 Винт М3х5 Винт М3х5 Нет в наличии 2 30 ₽ 6 6 00.02.02.01.09 Шайба гроверная АД-12 ЭР Шайба пружинная Ø3 Нет в наличии 2 20 ₽ 7 7 216.04.00.02.00 Шестерня Z=14 Нет данных о товаре 1 d Д 331.04.00.00.00 Электродвигатель в сборе Поз.5,6,7,8 Нет данных о товаре 1 8 8 331.04.00.03.00 Электродвигатель DC 550PC-12V 7110-10000101 Нет данных о товаре 1 9 9 381.05.00.01.00 Заглушка Нет данных о товаре 1 10 10 331.05.00.02.00 Корпус ДА-10/12M3 Корпус Нет в наличии 1 170 ₽ 11 11 216.05.00.04.00 Пружина пластинчатая ДА-10/12M2 Пружина пластинчатая В наличии: 10 1 30 ₽ 12 12 331.04.00.01.00 Светодиод подсветки ДА-10/10.8M3 Светодиод подсветки В наличии: 1 1 50 ₽ 13 13 331.05.00.03.00 Кнопка реверса ДА-13/18М3 Кнопка реверса В наличии: 1 1 50 ₽ 14 14 331.04.01.00.00 Выключатель ДА-13/18М3 Выключатель JINYUAN, JV08-1B, 5<15A/24VDC/5E4 Нет в наличии 1 500 ₽ 15 15 331.05.00.04.00 Корпус накладка ДА-10/12M3 Корпус накладка Нет в наличии 1 170 ₽ 16 16 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 10 30 ₽ 17 17 216.04.01.02.00 Пластина контактная ДА-10/12M2 Пластина контактная В наличии: 5 1 60 ₽ 18 18 216.04.01.03.00 Проводник - двигатель + Нет данных о товаре 1 19 19 216.04.01.03.00 Проводник - двигатель - Нет данных о товаре 1 20 20 216.04.01.04.00 Проводник - выключатель + Нет данных о товаре 1 21 21 216.04.01.04.00 Проводник - выключатель - Нет данных о товаре 1 22 22 216.05.00.08.00 Ремень ДА-10/12M2 Ремень Нет в наличии 1 50 ₽ 23 23 213.02.03.00.00 Батарея аккумуляторная ДА-10/12С2 Батарея аккумуляторная 1215C, 12 VDC, Ni-Cd, 1500 mAh Нет в наличии 2 1,310 ₽ 24 24 216.02.02.00.00 Устройство зарядное в сборе ДА-10/12M2 Устройство зарядное в сборе УЗ 9-18/1,6, 220В, 40Вт, ток зарядки-1,6А, V=9,6…18В Нет в наличии 1 940 ₽ Кол-во: В корзину
