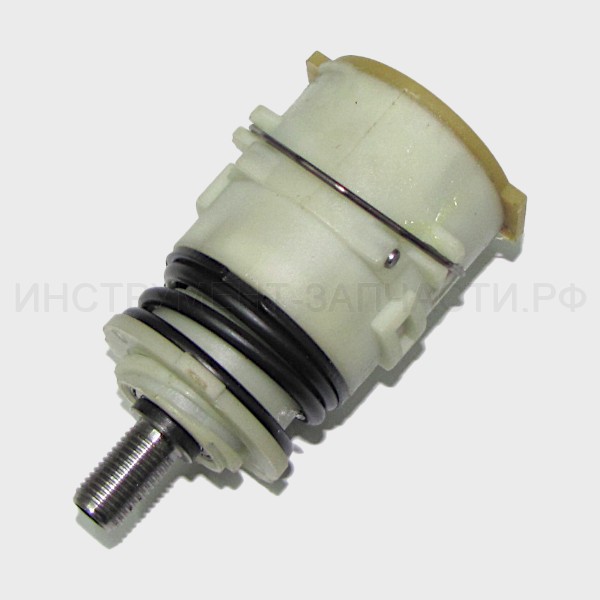

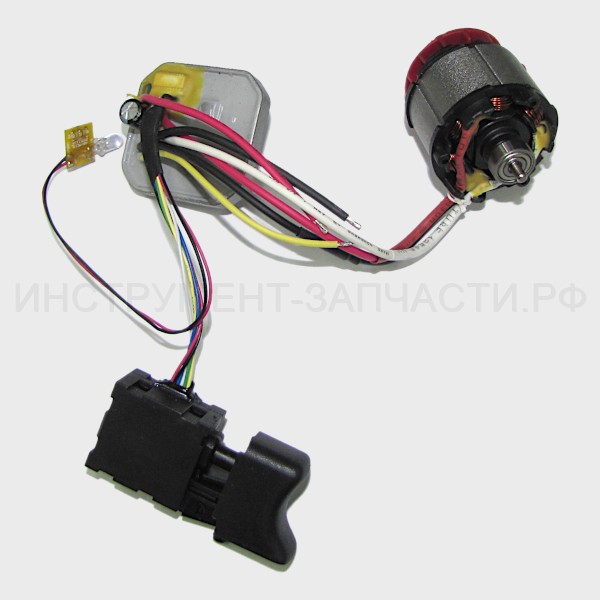

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-10/14.4В Схема актуальна для изделий, у которых серийный номер начинается с 708. Рис. 1 Аккумуляторная дрель-шуруповерт ДА-10/14.4В (708.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт фиксирующий M5Lх20 M5Lx20 В наличии: 42 1 60 ₽ 2 2 00.20.20.02.04 Патрон сверлильный ДА-12ЭР-01/02,14,18 Патрон сверлильный Ø0.8-10мм 3/8"-24UNF; БЗП В наличии: 1 1 540 ₽ 3 3 336.03.00.01.00 Кольцо-регулятор момента ДА-10/10.8M3 Кольцо-регулятор момента В наличии: 6 1 80 ₽ 4 4 708.03.00.00.00 Редуктор с муфтой в сборе ДА-10/14.4В Редуктор с муфтой в сборе В наличии: 1 1 1,420 ₽ 5 5 336.04.00.02.01 Шестерня мотора ДА-10/14,4В Шестерня мотора m=0.6,z=12 В наличии: 1 1 80 ₽ 6 6 708.04.00.00.00 Двигатель бесщеточный 14.4В+выключатель+плата в сборе Двигатель бесщеточный 14.4 В+выключатель+плата в сборе 14.4В В наличии: 1 1 3,700 ₽ 7 7 525.04.00.02.00 Колодка клеммная Нет данных о товаре 1 8 8 336.05.00.01.00 Клавиша переключения скорости ДА-10/10.8M3 Клавиша переключения скорости В наличии: 1 1 40 ₽ 9+12 9+12 708.05.00.00.00 Корпус комплект (лев.+прав.) ДА-10/14,4В (708) Корпус комплект (лев.+пр.) 14.4В В наличии: 2 1к 560 ₽ 10 10 216.05.00.04.00 Пружина пластинчатая ДА-10/12M2 Пружина пластинчатая замена 210.05.00.03.00 В наличии: 10 1 30 ₽ 11 11 595.05.00.03.00 Переключатель реверса Нет данных о товаре 1 13 13 00.02.03.01.23 Винт 3х13 Винт саморез ST3х14 (ST3х13) Нет в наличии 10 20 ₽ 14 14 216.05.00.08.00 Ремень ДА-10/12M2 Ремень Нет в наличии 1 50 ₽ 15 15 383.02.03.00.00 Батарея аккумуляторная ДА-10/14,4Л3 Батарея аккумуляторная 1.5Ач, 14.4В, Li-ion 14.4V DC, Li-ion, 1500 mAh В наличии: 1 1 4,180 ₽ 15 15 425.02.03.00.00 Батарея аккумуляторная ДА-10/14,4Л2 Батарея аккумуляторная 1.5Ач, 14.4В, Li-ion 14.4V DC, Li-ion, 1500 mAh В наличии: 1 1 2,940 ₽ 15 15 535.02.03.00.00 Батарея аккумуляторная ДА-14,4ЭР Батарея аккумуляторная 1.5Ач, 14.4В, Li-ion 14.4V DC, Li-ion, 1500 mAh В наличии: 1 1 2,510 ₽ 15 15 425.02.03.01.00 Батарея аккумуляторная 2.0Ач, 14,4В, Li-ion 14.4V DC, Li-ion, 2000 mAh Нет данных о товаре 1 15 15 535.02.03.02.00 Батарея аккумуляторная 2.0Ач, 14,4В, Li-ion 14.4V DC, Li-ion, 2000 mAh Нет данных о товаре 1 15 15 2400.012 АПИ-1,5/14,4 аккум. блок 1,5А/ч, 14,4В, Li-ion Батарея аккумуляторная 1.5Ач, 14.4В, Li-ion 14.4V DC, Li-ion, 1500 mAh В наличии: 1 1 4,450 ₽ 15 15 2400.018 АПИ-2/14,4 аккум. блок 2А/ч, 14,4В, Li-ion Батарея аккумуляторная 2.0Ач, 14,4В, Li-ion 14.4V DC, Li-ion, 2000 mAh В наличии: 1 1 5,080 ₽ 16 16 383.02.02.00.00 Устройство зарядное в сборе ДА-10/14,4Л3 Устройство зарядное для аккум.блока 1.5-2.0Ач, 14.4-18В, Li-ion, с индикатором зарядки 220В, 50Вт, I=1.8А, V=16.8В В наличии: 1 1 1,930 ₽ 16 16 425.02.02.00.00 Устройство зарядное в сборе ДА-10/14,4Л2 Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion, с индикатором зарядки 220В, 30Вт, I=1.5А, V=14.4В В наличии: 1 1 950 ₽ 16 16 535.02.02.00.00 Устройство зарядное ДА-14,4ЭР Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion 100-240В, 0.8А, 5Вт, I=1.5А, V=18В В наличии: 1 1 1,450 ₽ 16 16 596.02.02.00.00 Устройство зарядное в сборе 14,4В Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion 110-240В, Iп=0.8А, 32Вт, Iз=2.2А, Uз=18В Нет в наличии 1 1,200 ₽ 16 16 596.02.02.01.00 Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion, с индикатором зарядки 110-240В, Iп=0.8А, 32Вт, Iз=2.2А, Uз=18В Нет данных о товаре 1 16 16 2401.015 ЗУ-1,5/14,4 для аккум. блока 1,5Ач, 14,4В, Li-ion Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion 100-240В, 0.8, 5Вт, I=1.5А, V=18В В наличии: 2 1 1,700 ₽ 16 16 2401.115 ЗУ-1,5/14,4 с инд. для аккум. блока 1,5А/ч, 14,4В, Li-ion Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion, с индикатором зарядки 100-240В, 0.8, 5Вт, I=1.5А, V=18В (светодиод) Нет в наличии 1 1,700 ₽ 16 16 535.02.02.01.00 Устройство зарядное для аккум.блока 2.0Ач, 14.4В, Li-ion 100-240В, 5Вт, I=2.0А, V=18В Нет данных о товаре 1 Кол-во: В корзину
