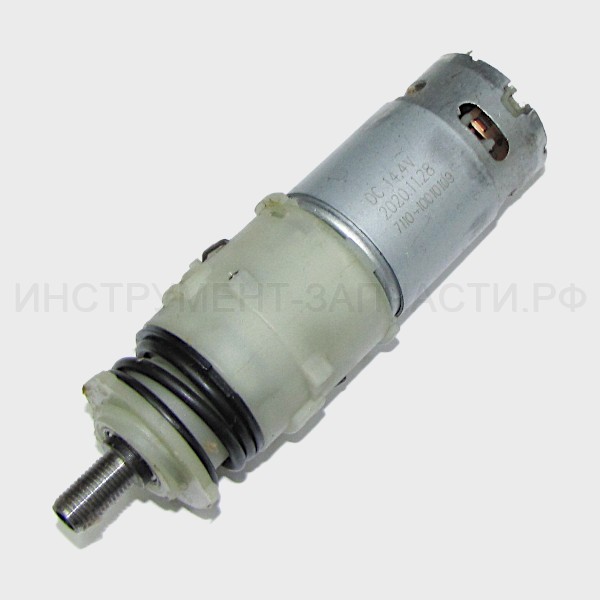

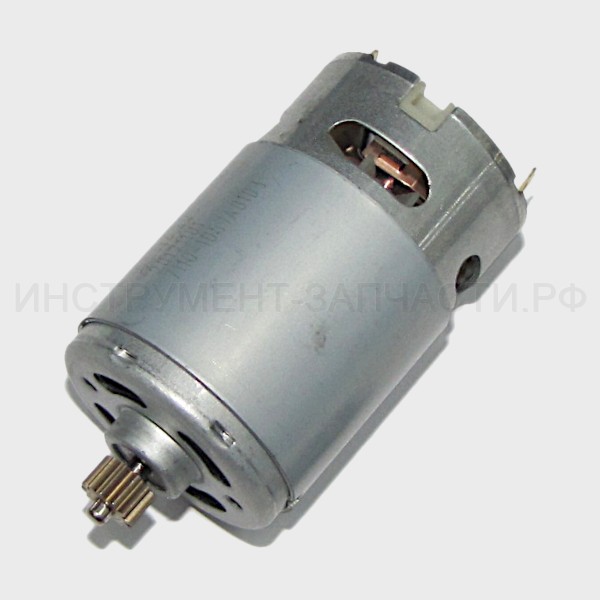

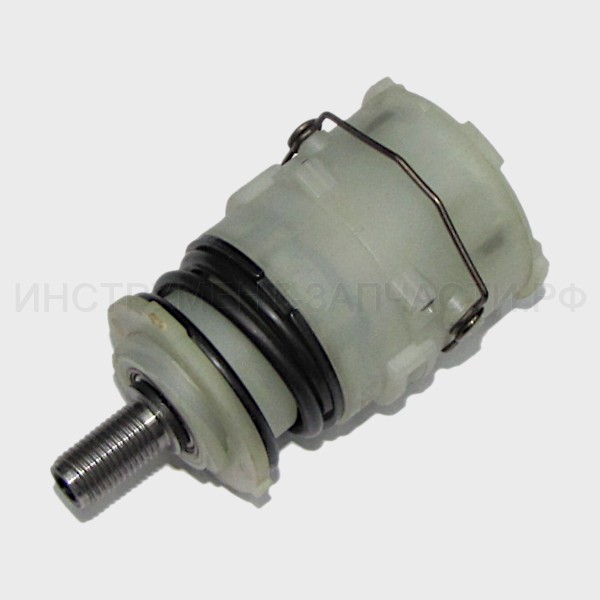

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-10/14.4Л2 Схема актуальна для изделий, у которых серийный номер начинается с 425. *Поз. 4 - Редуктор в сборе арт. 336.03.00.00.00- поставляется только в сборе. Рис. 1 Аккумуляторная дрель-шуруповерт ДА-10/14.4Л2 (425.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт М5Lх20 В наличии: 42 1 60 ₽ 2 2 00.20.20.02.03 Патрон сверлильный Ø 0,8...10мм(3/8-24UNF) Патрон сверлильный Ø0,8-10мм; 3/8-24UNF Нет в наличии 1 540 ₽ 3 3 336.03.00.01.00 Кольцо-регулятор момента ДА-10/10.8M3 Кольцо-регулятор момента В наличии: 6 1 80 ₽ 4 4* 336.03.00.00.00 Редуктор в сборе ДА-10/10.8M3 Редуктор в сборе В наличии: 7 1 850 ₽ 5 5 00.02.04.01.13 Винт М3х5 Винт М3х5 Нет в наличии 2 30 ₽ 6 6 00.02.02.01.09 Шайба гроверная АД-12 ЭР Шайба пружинная Ø3 Нет в наличии 2 20 ₽ 7 7 336.04.00.02.00 Шестерня мотора Шестерня m=0.6, z=12 В наличии: 4 1 50 ₽ d Д 425.04.00.00.00 Электродвигатель в сборе ДА-10/14,4Л2 Электродвигатель в сборе Поз.5,6,7,8 В наличии: 1 1 1,860 ₽ 8 8 425.04.00.03.00 Электродвигатель AllSUN Motor Co., Ltd 14.4 VDC/550# Нет данных о товаре 1 9 9 336.05.00.01.00 Клавиша переключения скорости ДА-10/10.8M3 Клавиша переключения скорости В наличии: 1 1 40 ₽ 10 10 425.05.00.02.00 Корпус ДА-10/14,4Л2 Корпус В наличии: 2 1 260 ₽ 10 10 425.05.00.00.00 Корпус в сборе (комплект) ДА-10/14,4Л2, ДА-10/18Л2 Корпус в сборе (комплект) В наличии: 1 1 410 ₽ 11 11 336.05.00.01.00 Клавиша переключения скорости ДА-10/10.8M3 Пружина пластинчатая В наличии: 1 1 40 ₽ 12 12 331.05.00.03.00 Кнопка реверса ДА-13/18М3 Кнопка реверса В наличии: 1 1 50 ₽ 13 13 425.04.01.03.00 Проводник : выключатель-двигатель (+) Нет данных о товаре 1 14 14 425.04.01.03.00 Проводник : выключатель двигатель (-) Нет данных о товаре 1 15 15 425.04.01.00.00 Выключатель в сборе c электронным блоком, контактным разъемом и светодиодом ДА-10/14 Выключатель в сборе c электронным блоком, контактным разъемом и светодиодом Jinyuan JC-16-1B 24Vdc 15A/Jlevel 10<16A, 14,4VDC В наличии: 5 1 1,300 ₽ 16 16 331.04.00.01.00 Светодиод подсветки ДА-10/10.8M3 Светодиод Ø5мм В наличии: 1 1 50 ₽ 17 17 425.05.00.04.00 Корпус накладка ДА-10/14,4Л2 Корпус накладка В наличии: 2 1 210 ₽ 17 17 425.05.00.00.00 Корпус в сборе (комплект) ДА-10/14,4Л2, ДА-10/18Л2 Корпус в сборе (комплект) В наличии: 1 1 410 ₽ 18 18 00.02.03.01.47 Винт 3х14 Винт 3х14 В наличии: 20 10 20 ₽ 19 19 216.05.00.08.00 Ремень ДА-10/12M2 Ремень Нет в наличии 1 50 ₽ 20 20 425.02.03.00.00 Батарея аккумуляторная ДА-10/14,4Л2 Батарея аккумуляторная 1415Л2, ISR18650 3.7V/1500mAh В наличии: 1 2 2,940 ₽ 21 21 425.02.02.00.00 Устройство зарядное в сборе ДА-10/14,4Л2 Устройство зарядное в сборе УЗ-14,4/1,5Л2, 220В, 50Вт, ток зарядки-1.5A/17.2V время зарядки-60мин В наличии: 1 1 950 ₽ Кол-во: В корзину
