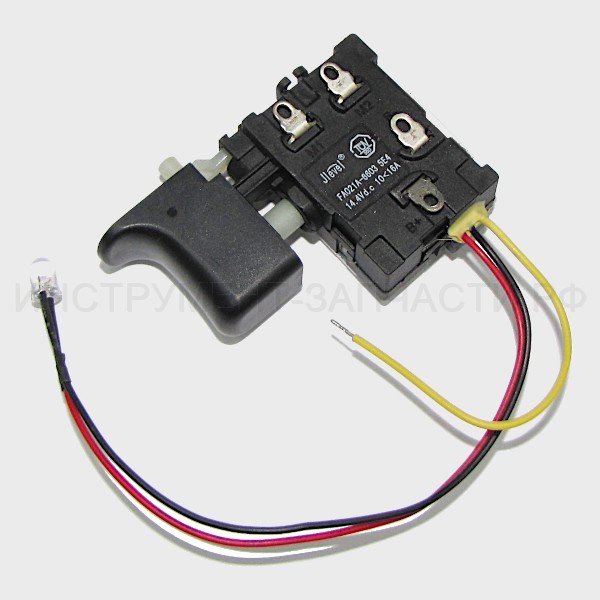

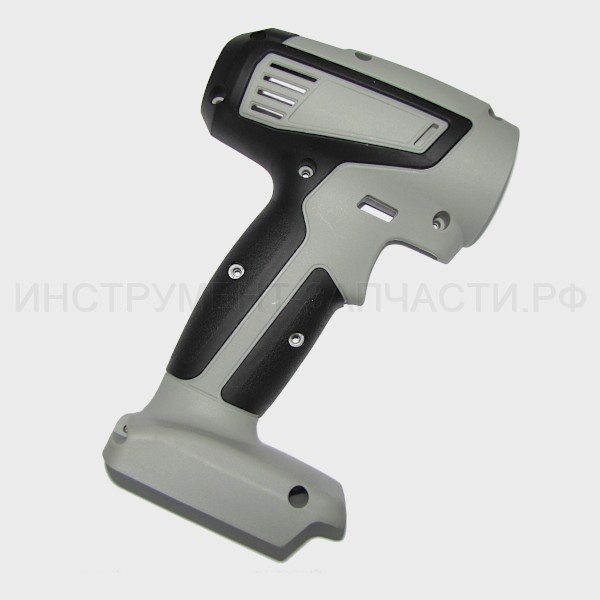

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-10/14.4Л3 Схема актуальна для изделий, у которых серийный номер начинается с 383. Рис. 1 Аккумуляторная дрель-шуруповерт ДА-10/14.4Л3 (383.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт фиксирующий M5Lх20 M5Lх20 В наличии: 42 1 50 ₽ 2 2 00.20.20.01.02 Патрон сверлильный ДА-12-01 ЭР Патрон сверлильный 3/8-24UNF, (Ø0.8-10мм) БЗП Нет в наличии 1 1,700 ₽ 2 2* 00.20.20.01.01 Патрон сверлильный БЗП Д-350ЭР Замена(аналог) или составная часть для замены поз.2 Нет в наличии 1 450 ₽ 3 3 311.03.00.01.00 Кольцо-регулятор момента ДА-10/12М3 Кольцо-регулятор момента Возможна замена на арт. 210.03.00.01.00 В наличии: 6 1 90 ₽ 4 4 383.03.00.00.00 Редуктор в сборе Нет данных о товаре 1 5 5 00.02.02.01.09 Шайба гроверная АД-12 ЭР Шайба гроверная Ø3 Ø3 Нет в наличии 2 10 ₽ 6 6 00.02.04.01.13 Винт М3х5 Винт M3х5 M3х5 Нет в наличии 2 20 ₽ 7 7 216.04.00.02.00 Шестерня мотора m=0.6, Z=14 Нет данных о товаре 1 8 8 332.04.00.03.00 Электродвигатель DC 550PC-14.4V В наличии: 1 1 590 ₽ 8 8* 332.03.00.00.00 Привод в сборе с муфтой Замена(аналог) или составная часть для замены поз.8 В наличии: 1 1 1,770 ₽ 8 8* 332.04.00.00.00 Электродвигатель в сборе ДА-10/14.4M3, ДА-10/14,4Л3 Замена(аналог) или составная часть для замены поз.8 В наличии: 1 1 970 ₽ 9 9 331.05.00.01.00 Клавиша переключения скорости ДА-13/18М3 Клавиша переключения скорости В наличии: 5 1 30 ₽ 10 10 383.05.00.02.00 Корпус ДА-10/14,4Л3 Корпус Нет в наличии 1 170 ₽ 11 11 216.05.00.04.00 Пружина пластинчатая ДА-10/12M2 Пружина пластинчатая замена 210.05.00.03.00 В наличии: 10 1 30 ₽ 11 11* 210.05.00.03.00 Пластина пружинная ДШ-10/260Е Замена(аналог) или составная часть для замены поз.11 Нет в наличии 1 110 ₽ 11 11* 336.05.00.05.00 Пружина пластинчатая Замена(аналог) или составная часть для замены поз.11 В наличии: 10 1 20 ₽ 12 12 331.05.00.03.00 Кнопка реверса ДА-13/18М3 Кнопка реверса В наличии: 1 1 30 ₽ 13 13 216.04.01.03.00 Проводник - двигатель "+" 18AWG 1007 300V 80 ℃ длина 110мм Нет данных о товаре 1 14 14 216.04.01.03.00 Проводник - двигатель "-" 18AWG 1007 300V 80 ℃ длина 110мм Нет данных о товаре 1 15 15 383.04.01.00.00 Выключатель с светодиодом ДА-10/14,4Л3 Выключатель с светодиодом FA 021A-6603 10<16A; 14.4VDC Jlevel; (до 31.12.2017г) Нет в наличии 1 770 ₽ 15 15* 425.04.01.01.00 Выключатель JC16-1B 15A 24V DC; Jinyuan; без светодиода (с 01.01.2018г.) В наличии: 2 1 930 ₽ 16 16 216.04.01.04.00 Проводник - выключатель "+" 18AWG,1007,300V,80℃,90мм,5мм Нет данных о товаре 1 17 17 216.04.01.04.00 Проводник - выключатель "-" 18AWG,1007,300V,80℃,110мм,5мм Нет данных о товаре 1 18 18 425.04.02.00.00 Блок электроники + колодка клемм в сборе Нет данных о товаре 1 19 19 383.05.00.04.00 Корпус накладка ДА-10/14,4Л3 Корпус накладка Нет в наличии 1 170 ₽ 20 20 00.02.03.01.23 Винт 3х13 Винт саморез ST3х14 (ST3х13) Нет в наличии 10 20 ₽ 21 21 216.05.00.08.00 Ремень ДА-10/12M2 Ремень Нет в наличии 1 30 ₽ 22 22 383.02.03.00.00 Батарея аккумуляторная ДА-10/14,4Л3 Батарея аккумуляторная 1.5Ач, 14.4В, Li-ion 14.4V DC, Li-ion, 1500 mAh В наличии: 1 1 3,490 ₽ 22 22 425.02.03.00.00 Батарея аккумуляторная ДА-10/14,4Л2 Батарея аккумуляторная 1.5Ач, 14.4В, Li-ion 14.4V DC, Li-ion, 1500 mAh В наличии: 1 1 2,450 ₽ 22 22 535.02.03.00.00 Батарея аккумуляторная ДА-14,4ЭР Батарея аккумуляторная 1.5Ач, 14.4В, Li-ion 14.4V DC, Li-ion, 1500 mAh В наличии: 1 1 2,090 ₽ 22 22 425.02.03.01.00 Батарея аккумуляторная 2.0Ач, 14,4В, Li-ion 14.4V DC, Li-ion, 2000 mAh Нет данных о товаре 1 22 22 535.02.03.02.00 Батарея аккумуляторная 2.0Ач, 14,4В, Li-ion 14.4V DC, Li-ion, 2000 mAh Нет данных о товаре 1 22 22 2400.012 АПИ-1,5/14,4 аккум. блок 1,5А/ч, 14,4В, Li-ion Батарея аккумуляторная 1.5Ач, 14.4В, Li-ion 14.4V DC, Li-ion, 1500 mAh В наличии: 1 1 2,880 ₽ 22 22 2400.018 АПИ-2/14,4 аккум. блок 2А/ч, 14,4В, Li-ion Батарея аккумуляторная 2.0Ач, 14,4В, Li-ion 14.4V DC, Li-ion, 2000 mAh В наличии: 1 1 3,290 ₽ 23 23 383.02.02.00.00 Устройство зарядное в сборе ДА-10/14,4Л3 Устройство зарядное для аккум.блока 1.5-2.0Ач, 14.4-18В, Li-ion, с индикатором зарядки 220В, 50Вт, I=1.8А, V=16.8В В наличии: 1 1 1,610 ₽ 23 23 425.02.02.00.00 Устройство зарядное в сборе ДА-10/14,4Л2 Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion, с индикатором зарядки 220В, 30Вт, I=1.5А, V=14.4В В наличии: 1 1 1,070 ₽ 23 23 535.02.02.00.00 Устройство зарядное ДА-14,4ЭР Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion 100-240В, 0.8А, 5Вт, I=1.5А, V=18В В наличии: 1 1 1,210 ₽ 23 23 596.02.02.00.00 Устройство зарядное в сборе 14,4В Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion 110-240В, Iп=0.8А, 32Вт, Iз=2.2А, Uз=18В Нет в наличии 1 1,000 ₽ 23 23 596.02.02.01.00 Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion, с индикатором зарядки 110-240В, Iп=0.8А, 32Вт, Iз=2.2А, Uз=18В Нет данных о товаре 1 23 23 2401.015 ЗУ-1,5/14,4 для аккум. блока 1,5Ач, 14,4В, Li-ion Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion 100-240В, 0.8, 5Вт, I=1.5А, V=18В В наличии: 2 1 1,100 ₽ 23 23 2401.115 ЗУ-1,5/14,4 с инд. для аккум. блока 1,5А/ч, 14,4В, Li-ion Устройство зарядное для аккум.блока 1.5Ач, 14.4В, Li-ion, с индикатором зарядки 100-240В, 0.8, 5Вт, I=1.5А, V=18В (светодиод) Нет в наличии 1 1,100 ₽ 23 23 535.02.02.01.00 Устройство зарядное для аккум.блока 2.0Ач, 14.4В, Li-ion 100-240В, 5Вт, I=2.0А, V=18В Нет данных о товаре 1 23 23* 2401.016 Зарядное устройство ЗУ-1,5/18 для аккум. блока 1,5А/ч, 18В, Li-ion Замена(аналог) или составная часть для замены поз.23 В наличии: 2 1 1,100 ₽ 23 23* 536.02.02.00.00 Устройство зарядное ДА-18ЭР Замена(аналог) или составная часть для замены поз.23 Нет в наличии 1 2,480 ₽ 23 23* 597.02.02.00.00 Устройство зарядное ДА-18ЭР Замена(аналог) или составная часть для замены поз.23 Нет в наличии 1 1,180 ₽ 23 23* 435.02.02.00.00 Устройство зарядное ДА-14,4ЭР Замена(аналог) или составная часть для замены поз.23 Нет в наличии 1 1,100 ₽ 10+19 10+19 383.05.00.00.00 Корпус комплект (лев.+пр.) Нет данных о товаре 1 A A 425.04.00.00.00 Электродвигатель в сборе ДА-10/14,4Л2 Электродвигатель в сборе поз.5,6,7,8 В наличии: 1 1 1,550 ₽ A A* 425.03.00.00.00 Привод в сборе с муфтой ДА-10/14,4Л3 (383) Замена(аналог) или составная часть для замены поз.A В наличии: 1 1 1,770 ₽ B B 425.04.01.00.00 Выключатель в сборе c электронным блоком, контактным разъемом и светодиодом ДА-10/14 Выключатель в сборе поз.15;16;13;14 (JC16-1B Jinyuan до 31.12.2017г.) В наличии: 5 1 1,080 ₽ B B* 425.04.01.00.02 Выключатель с контактным разъемом в сборе поз.15;16;13;14 (FA 021A; Jlevel с 01.01.2018г.) Нет данных о товаре 1 Кол-во: В корзину
