Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-10/14.4М2
Схема актуальна для изделий, у которых серийный номер начинается с 217.
*Поз. Р - Редуктор в сборе арт.216.03.00.00.00 - поставляется только в сборе.
Инструмент снят с производства
Рис. 1

Аккумуляторная дрель-шуруповерт ДА-10/14.4М2 (217.*) ЭКСПОРТ: Рис.1

1
Винт фиксирующий М5Lх20 Д-500
00.02.04.01.16
1002-000754
Винт фиксирующий М5Lх20 Д-500
Винт
Винт В2.M5LH-6eх20.16.016 ГОСТ 17475-80
В наличии: 42
1
60 ₽
2
Не настроено изображение
00.20.20.02.03
1002-000505
Патрон сверлильный Ø 0,8...10мм(3/8-24UNF)
Патрон сверлильный
3/8-24UNF, Ø0,8-10мм, "SAN OU"
Нет в наличии
1
540 ₽
3
Не настроено изображение
210.03.00.01.00
20119.712171.001
Кольцо-регулятора момента ДШ-10/260Е
Кольцо-регулятор момента
В наличии: 2
1
90 ₽
4-34
Не настроено изображение
1002-000787
Электродвигатель 14,4В с редуктором в сборе
Нет данных о товаре
1
Р*
Редуктор в сборе ДА-10/12M2
216.03.00.00.00
Редуктор в сборе ДА-10/12M2
Редуктор в сборе*
В наличии: 3
1
1,220 ₽
4
Не настроено изображение
210.03.00.02.00
Втулка регулятора момента
Нет данных о товаре
1
5
Не настроено изображение
211.03.00.01.00
Шпиндель
Ø10
Нет данных о товаре
1
6
Не настроено изображение
216.03.00.01.00
Пружина
Ø39хØ3,5х17,3мм
Нет данных о товаре
1
7
Не настроено изображение
210.03.00.10.00
Шайба шлицевая
Ø41,5xØ27,5x2
Нет данных о товаре
1
8
Не настроено изображение
00.01.01.01.78
Подшипник шариковый ДА-10/12M2
Подшипник шариковый
6800Z (10х19х5)
Нет в наличии
2
190 ₽
9
Не настроено изображение
211.03.00.02.00
Корпус редуктора передний
Нет данных о товаре
1
10
Шарик 5 мм
00.02.10.06.00
Шарик 5 мм
Шарик
Ø5
В наличии: 8
12
20 ₽
11
Не настроено изображение
216.03.00.02.00
Кольцо фиксатор вала
Нет данных о товаре
1
12
Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900
00.02.99.02.03
Кольцо стопорное В10 ДУ-1000ЭР;Д-1050Р;ЛШМ-900
Кольцо пружинное
В10
В наличии: 23
1
10 ₽
13
Не настроено изображение
216.03.00.03.00
Блок фиксатор вала
Нет данных о товаре
1
14
Не настроено изображение
216.03.00.04.00
Штифт
Ø3,5х6,8
Нет данных о товаре
2
15
Не настроено изображение
216.03.00.05.00
Водило
Нет данных о товаре
1
16
Не настроено изображение
211.03.00.04.00
Колесо зубчатое (солнечное)
Нет данных о товаре
1
17
Не настроено изображение
211.03.00.05.00
Сателлит
Z=11
Нет данных о товаре
5
18
Не настроено изображение
211.03.00.06.00
Водило
Z=16
Нет данных о товаре
1
19
Не настроено изображение
211.03.00.07.00
Кольцо
Ø38,8хØ30х0.5
Нет данных о товаре
1
20
Не настроено изображение
211.03.00.08.00
Корпус редуктора задний ДШ-10/260Е2
Корпус редуктора задний
Нет в наличии
1
60 ₽
21
Не настроено изображение
00.02.03.01.51
Винт 3х12
Винт
3х12
Нет в наличии
4
20 ₽
22
Не настроено изображение
211.03.00.09.00
Сателлит
Z=12
Нет данных о товаре
5
23
Не настроено изображение
211.03.00.10.00
Колесо зубчатое
Нет данных о товаре
1
24
Не настроено изображение
211.03.00.11.00
Водило
Нет данных о товаре
1
25
Не настроено изображение
211.03.00.13.00
Сателлит
Z=17
Нет данных о товаре
3
26
Не настроено изображение
211.03.00.14.00
Шайба
Ø36хØ14,2х0.5
Нет данных о товаре
1
27
Не настроено изображение
211.03.00.12.00
Колесо зубчатое
Нет данных о товаре
1
28
Не настроено изображение
211.03.00.15.00
Скоба переключений скоростей ДШ-10/260Е2
Скоба переключения скоростей
Ø1,3
Нет в наличии
1
60 ₽
29
Не настроено изображение
00.02.03.01.60
Винт ДА-10/12M2
Винт
2,5х6
Нет в наличии
2
30 ₽
Д
Электродвигатель в сборе ДА-10/14.4M2
217.04.00.00.00
Электродвигатель в сборе ДА-10/14.4M2
Электродвигатель с фланцем в сборе
Нет в наличии
1
850 ₽
30
Не настроено изображение
00.02.04.01.13
Винт М3х5
Винт
М3х5
Нет в наличии
2
30 ₽
31
Не настроено изображение
00.02.02.01.09
Шайба гроверная АД-12 ЭР
Шайба пружинная
Ø3
Нет в наличии
2
20 ₽
32
Не настроено изображение
216.04.00.01.00
Фланец двигателя
Нет данных о товаре
1
33
Не настроено изображение
216.04.00.02.00
Шестерня
Z=14
Нет данных о товаре
1
34
Не настроено изображение
217.04.00.03.00

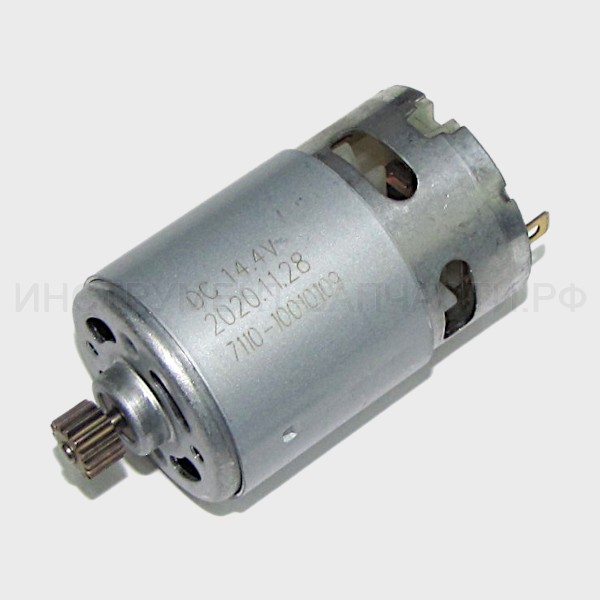

Электродвигатель
550РС-7526F-14V, 14,4UDC/#
Нет данных о товаре
1
35
Не настроено изображение
216.05.00.01.00
20119.753641.001
Пружина пластинчатая переключателя
Нет данных о товаре
1
36

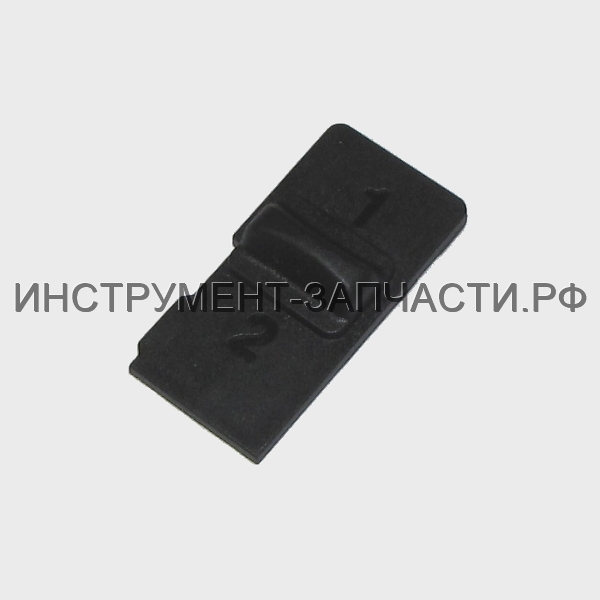

Клавиша переключения скорости ДА-10/12M2
216.05.00.02.00
20119.741684.001
Клавиша переключения скорости ДА-10/12M2
Клавиша переключения скорости
В наличии: 10
1
50 ₽
37/44
Не настроено изображение
20119.301156.003

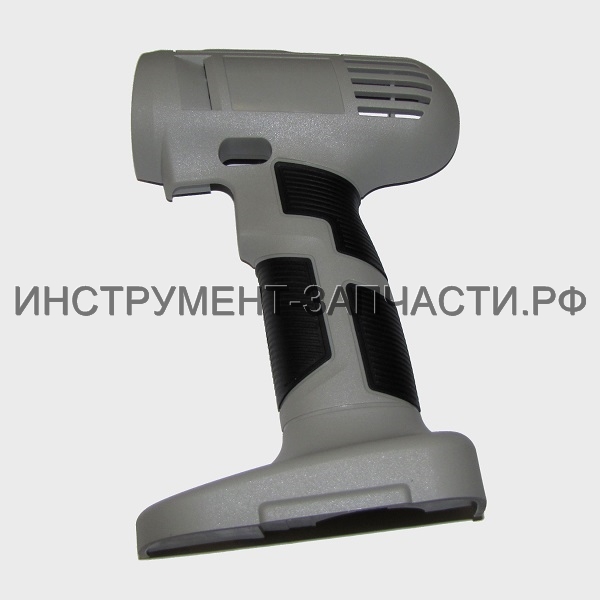

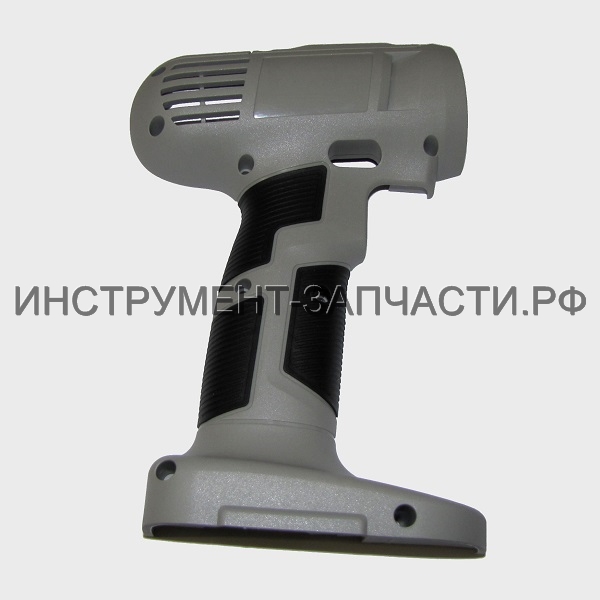

Корпус в сборе
Нет данных о товаре
1
38
Пружина пластинчатая ДА-10/12M2
216.05.00.04.00
Пружина пластинчатая ДА-10/12M2
Пружина пластинчатая
В наличии: 10
1
30 ₽
39
Не настроено изображение
216.05.00.05.00
Кнопка реверса
Нет данных о товаре
1
40-43/46-50
Не настроено изображение
1002-000783

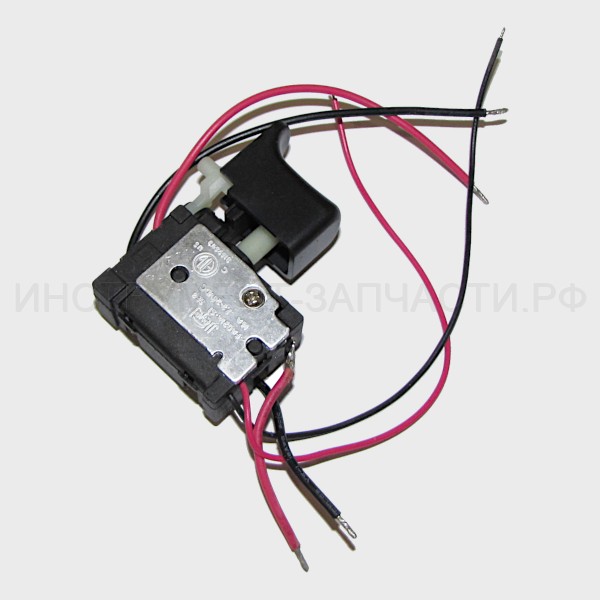

Выключатель в сборе
Нет данных о товаре
1
40
Не настроено изображение
216.04.01.00.00
Выключатель
JINYUAN, JV08-1B, 5<15A/24VDC/5E4
В наличии: 3
1
500 ₽
41
Не настроено изображение
216.05.00.06.00
Вставка светодиодов
Нет данных о товаре
1
42
Не настроено изображение
216.04.01.01.00
Плата со светодиодами
Нет данных о товаре
1
43
Не настроено изображение
00.02.03.01.60
Винт ДА-10/12M2
Винт
2,5х6
Нет в наличии
1
30 ₽
44
Корпус накладка ДА-10/12M2 (Заказывать с арт.216.05.00.03.00)
216.05.00.07.00
Корпус накладка ДА-10/12M2 (Заказывать с арт.216.05.00.03.00)
Корпус накладка
Нет в наличии
1
240 ₽
45
Винт 4х16
00.02.03.01.04
1002-800807
Винт 4х16
Винт
Винт 2-3х16.086 ГОСТ 10621-80
В наличии: 14
10
30 ₽
46
Не настроено изображение
216.04.01.02.00
Пластина контактная ДА-10/12M2
Пластина контактная
В наличии: 5
1
60 ₽
47
Не настроено изображение
216.04.01.03.00
Проводник - двигатель +
Нет данных о товаре
1
48
Не настроено изображение
216.04.01.03.00
Проводник - двигатель -
Нет данных о товаре
1
49
Не настроено изображение
216.04.01.04.00
Проводник - выключатель +
Нет данных о товаре
1
50
Не настроено изображение
216.04.01.04.00
Проводник - выключатель -
Нет данных о товаре
1
51
Не настроено изображение
216.05.00.08.00
1002-000778
Ремень ДА-10/12M2
Ремень
Нет в наличии
1
50 ₽
52/53
Не настроено изображение
1002-000788
Устройство зарядное с аккумулятором 14В
Нет данных о товаре
1
52

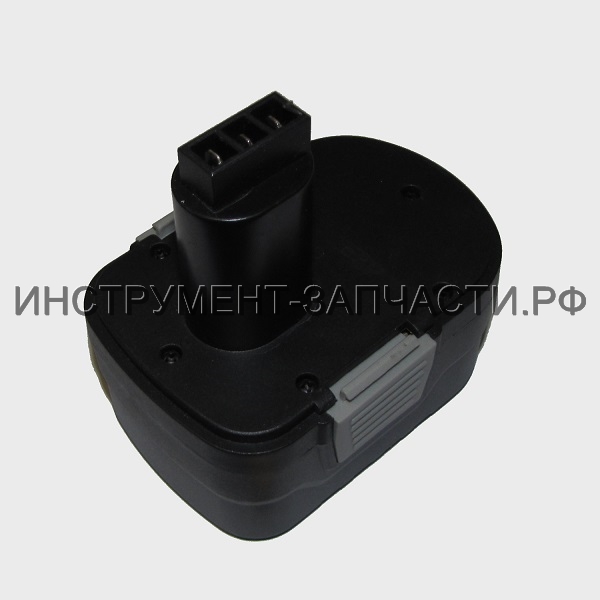

Батарея аккумуляторная ДА-10/14,4М2
217.02.03.00.00
Батарея аккумуляторная ДА-10/14,4М2
Батарея аккумуляторная
1415М, 14,4В, Ni-Cd, 1,5Ач
Нет в наличии
2
2,980 ₽
53
Не настроено изображение
010148(G18)
Устройство зарядное универсальное для Интерскол 12-18 В, AEZ
Устройство зарядное универсальное
В наличии: 1
1
2,200 ₽
53
Устройство зарядное в сборе ДА-10/12С2
213.02.02.00.00
Устройство зарядное в сборе ДА-10/12С2
Устройство зарядное универсальное
9-27 VDC/1.65-1.75A, время зарядки 70±5мин.
Нет в наличии
1
1,960 ₽
53
Устройство зарядное в сборе ДА-10/12M2
216.02.02.00.00
Устройство зарядное в сборе ДА-10/12M2
Устройство зарядное универсальное
УЗ 9-18/1,5, 220В, ток зарядки-1,5А, V=9…18В
Нет в наличии
1
940 ₽
53
Не настроено изображение
2401 012
Устройство зарядное универсальное
12-18 В=/время зарядки 1 ч.
Нет данных о товаре
1
