Схема и запчасти для
Схема актуальна для изделий, у которых серийный номер начинается с 759.
Инструмент совместим со всеми аккумуляторными блоками платформы АПИ.
Для зарядки аккумуляторов АПИ ёмкостью от 4.0Ач, рекомендуется применять соответстующее зарядное устройство для зарядки аккумуляторов от 4.0Ач и выше.
С данным инструментом рекомендуется применять аккумуляторные блоки ёмкостью от 4.0Ач и выше.
Рис. 1

Аккумуляторная дрель-шуруповерт ДА-10/18В 44 (759.*): Рис.1

1
Не настроено изображение
Винт М5Lx18
Винт фиксирующий патрон
М5Lх18
В наличии: 20
1
80 ₽
2
Патрон сверлильный ДА-12-01 ЭР
Патрон сверлильный ДА-12-01 ЭР
Патрон сверлильный
J1610EAB 0.8-10мм 3/8-24UNF plastic chuck
Нет в наличии
1
2,040 ₽
3
Не настроено изображение
757.05.01.03.00
Кольцо-регулятор момента
PA66+GF30 18+1setting
Нет данных о товаре
1
5
Не настроено изображение
757.05.00.01.00
Клавиша переключения скорости
PA6-GF30
Нет данных о товаре
1
6
Не настроено изображение
Пружина переключателя плоская ДА-12ЭР
Пружина переключателя плоская
65Mn
В наличии: 3
2
30 ₽
7
Не настроено изображение
Пружина переключателя ДА-10/12Л (754)
Пружина переключателя
external diameter Ø4.2; Cord diameter Ø0.54; Height 1
В наличии: 2
2
10 ₽
8
Не настроено изображение
759.04.00.00.00

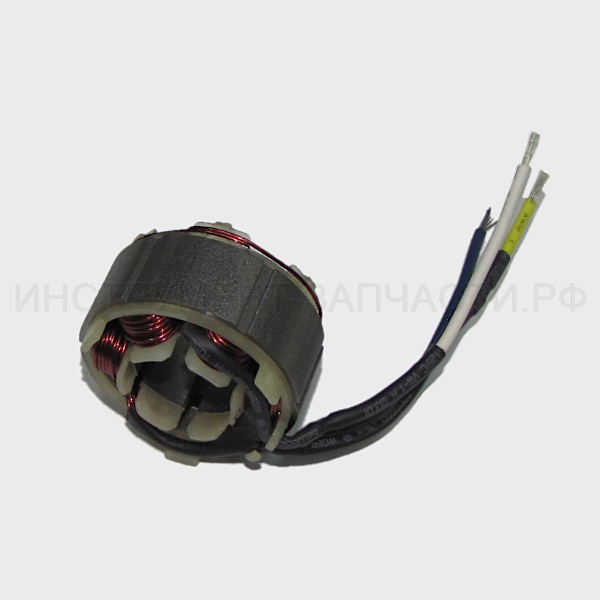

Двигатель бесщеточный с выкл. и светодиодом в сборе
20V DC (4215)
Нет данных о товаре
1
8-1
Не настроено изображение
В наличии: 1
1
2,090 ₽
8-2
Не настроено изображение
Нет в наличии
1
970 ₽
8-3
Не настроено изображение
В наличии: 2
1
2,570 ₽
8-4
Не настроено изображение
Нет в наличии
1
110 ₽
8-5
Не настроено изображение
757.04.00.04.00
Шестерня
Нет данных о товаре
1
8-6
Не настроено изображение

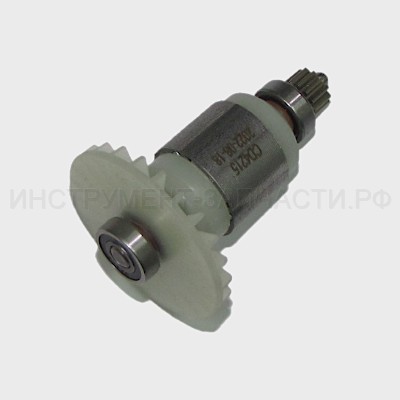

Ротор
20V (4215)
В наличии: 1
1
3,030 ₽
9
Не настроено изображение
757.05.01.01.00
Поводок
type T
Нет данных о товаре
1
10
Переключатель реверса ДА-12ЭР-01/02
Переключатель реверса ДА-12ЭР-01/02
Переключатель реверса
ABS Стандарт черн.
В наличии: 3
1
30 ₽
11
Не настроено изображение

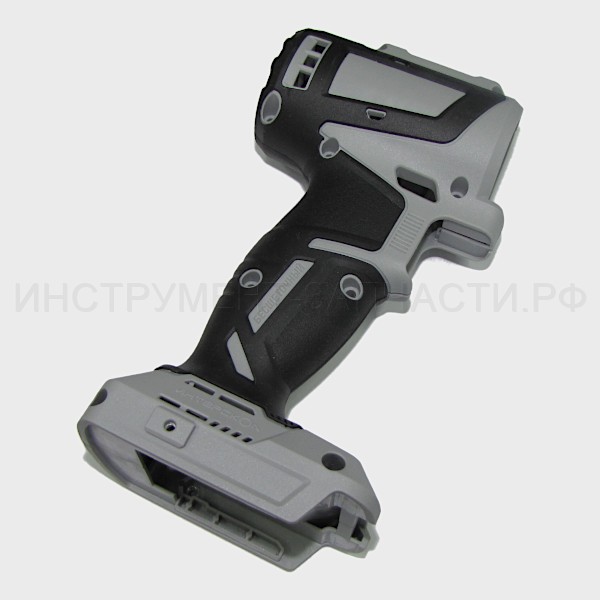

Корпус комплект (лев.+прав.)
Корпус комплект (лев.+пр.)
PA6-GF30+TPE
В наличии: 1
1
880 ₽
12
Не настроено изображение
Винт 4х14 ДУ-650ЭР
Винт саморез
ST3х14
В наличии: 4
10
20 ₽
13
Не настроено изображение
759.05.01.03.00
Скоба для ремня
Нет данных о товаре
1
14
Винт М5х55 ДП-1200
В наличии: 4
1
10 ₽
15
Не настроено изображение
Батарея аккумуляторная ДА-13/18Л3
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 1
1
2,900 ₽
15
Не настроено изображение
Батарея аккумуляторная ДА-10/18Л2
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 2
1
4,610 ₽
15
Не настроено изображение
Батарея аккумуляторная ДА-18ЭР
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
3,900 ₽
15
Не настроено изображение
АПИ-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
4,450 ₽
15
Не настроено изображение
Батарея аккумуляторная Li-ion, 2000 mAh
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
5,610 ₽
15
Не настроено изображение
Батарея аккумуляторная 18V/2.0Ah li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
В наличии: 1
1
5,440 ₽
15
Не настроено изображение
649.02.03.01.00
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет данных о товаре
1
15
Не настроено изображение
АПИ-2/18 аккум. блок 2А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
4,910 ₽
15
Не настроено изображение
АПИ-2/18И аккум. блок 2А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
0 ₽
15
Не настроено изображение
Батарея аккумуляторная 20 VDC; 18V/4.0Ah li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
8,800 ₽
15
Не настроено изображение
649.02.03.00.00
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет данных о товаре
1
15
Не настроено изображение
АПИ-4/18 аккум. блок 4А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,190 ₽
15
Не настроено изображение
АПИ-4/18И аккум. блок 4А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,840 ₽
15
Не настроено изображение
574.02.03.02.00
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет данных о товаре
1
15
Не настроено изображение
АПИ-5/18 аккум. блок 5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,760 ₽
15
Не настроено изображение
АПИ-5/18И аккум. блок 5Ач, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,840 ₽
16
Не настроено изображение
Устройство зарядное в сборе ДА-10/14,4Л3
Устройство зарядное для аккум.блока 1.5-2.0Ач, 14.4-18В, Li-ion, с индикатором зарядки
220В, 50Вт, I=1.8А, V=16.8В
В наличии: 1
1
1,930 ₽
16
Не настроено изображение
Устройство зарядное в сборе ДА-10/18Л2
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
220В, 37Вт, I-1.5A, V=17.2V
В наличии: 1
1
680 ₽
16
Не настроено изображение
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
2,980 ₽
16
Не настроено изображение
Устройство зарядное (2401.116) ДА-10/18В (709)
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В (светодиод)
В наличии: 1
1
1,930 ₽
16
Не настроено изображение
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
1,420 ₽
16
Не настроено изображение
759.02.02.00.00
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
110-240В; Iп-0.8А; Iз-1.5А; Uз-21.5В; t-60мин
Нет данных о товаре
1
16
Не настроено изображение
Зарядное устройство ЗУ-1,5/18 для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
В наличии: 2
1
1,700 ₽
16
Не настроено изображение
ЗУ-1,5/18 с инд. для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, I=1.5А, V=21.5В (светодиод)
Нет в наличии
1
1,700 ₽
16
Не настроено изображение
Устройство зарядное
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
110-240В, Iп-0.8А, 37Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
2,490 ₽
16
Не настроено изображение
Устройство зарядное ДПА-165/18В
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
1,420 ₽
16
Не настроено изображение
Устройство зарядное (2401.126)
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,790 ₽
16
Не настроено изображение
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
В наличии: 1
1
3,220 ₽
16
Не настроено изображение
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,220 ₽
17
Не настроено изображение
759.00.03.01.00
Кейс
Нет данных о товаре
1
A
Не настроено изображение
757.03.01.00.00
Редуктор с патроном в сборе
Нет данных о товаре
1
