Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-12ЭР-01
Схема актуальна для изделий, у которых серийный номер начинается с 29.
*! Возможна замена соответствующих позиций. Увеличен размер рукоятки для улучшения хвата и развесовки изделия. Детали исполнения - 01 - в ложемент старого кейса не входят.
**Поз. 12 - Редуктора в сборе - поставляются только в сборе.
Инструмент снят с производства
Рис. 1

Аккумуляторная дрель-шуруповерт ДА-12ЭР-01 (29.*): Рис.1

3
Панель индикаторная в сборе ДА-14,4 ЭР
Панель индикаторная в сборе ДА-14,4 ЭР
Панель индикаторная в сборе
Нет в наличии
1
290 ₽
4
Клавиша переключения скорости ДА-14,4 ЭР
Клавиша переключения скорости ДА-14,4 ЭР
Клавиша переключения скорости
В наличии: 2
1
50 ₽
5
Не настроено изображение
44.05.00.06.00
Рамка-указатель
Нет данных о товаре
1
6
Кнопка реверса ДА-14,4 ЭР
Кнопка реверса ДА-14,4 ЭР
Кнопка реверса
В наличии: 4
1
60 ₽
7
Не настроено изображение
29.05.00.09.00
Вставка
Нет данных о товаре
1
8
Пружина пластинчатая ДА-14,4 ЭР
Пружина пластинчатая ДА-14,4 ЭР
Пружина пластинчатая
Нет в наличии
2
30 ₽
10
Винт M5Lх27
Винт M5Lх27
Винт
M5Lx27
Нет в наличии
1
40 ₽
11
Не настроено изображение
Патрон сверлильный БЗП Д-550ЭР
Патрон сверлильный
3/8-24UNF (Ø0,8-10мм)
В наличии: 1
1
720 ₽
12**
Не настроено изображение
В наличии: 1
1
1,140 ₽
12**
Редуктор с фланцем в сборе ДА-14,4 ЭР
Редуктор с фланцем в сборе ДА-14,4 ЭР
Редуктор (с фиксацией вала)
Нет в наличии
1
2,380 ₽
13
Кольцо ДА-14,4 ЭР
В наличии: 1
1
30 ₽
14
Скоба-переключатель ДА-14,4 ЭР
Скоба-переключатель ДА-14,4 ЭР
Скоба-переключатель
В наличии: 3
1
30 ₽
15
Не настроено изображение
Винт М3х5
Винт
М3х5
Нет в наличии
2
30 ₽
16

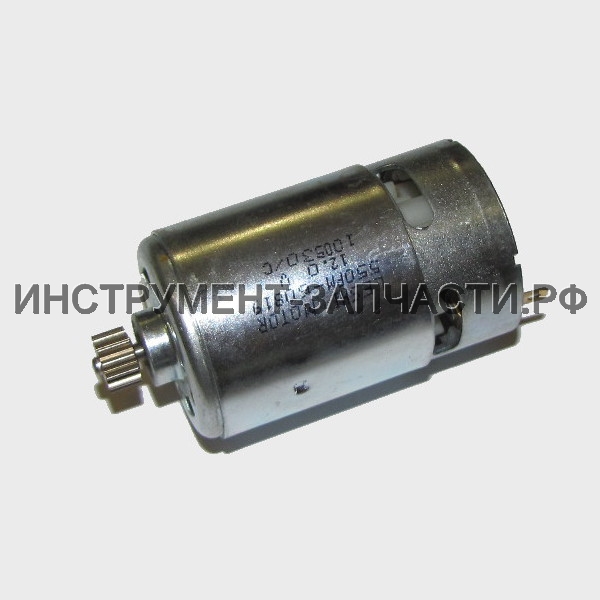

Электродвигатель в сборе ДА-12-01ЭР
Электродвигатель в сборе ДА-12-01ЭР
Электродвигатель в сборе
Leshi Motor LS-550PM, 12V
Нет в наличии
1
1,400 ₽
17

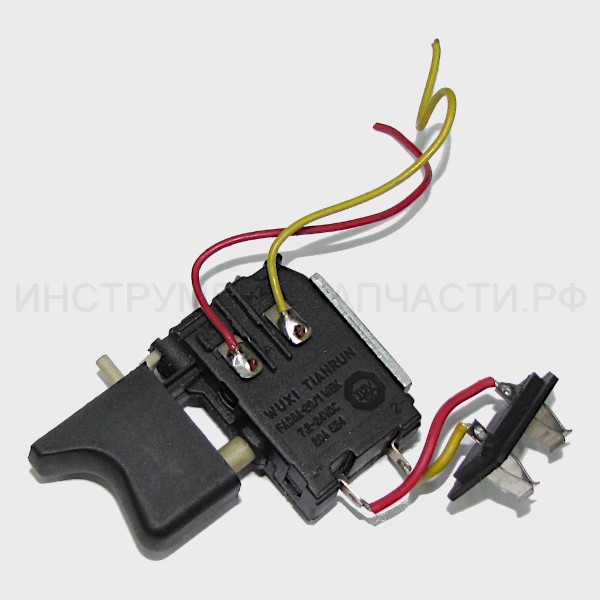

Выключатель в сборе ДА-12-01/14,4/18ЭР
Выключатель в сборе ДА-12-01/14,4/18ЭР
Выключатель в сборе
FA06A-20/1 WEK 20A 7,2-24V
В наличии: 4
1
650 ₽
18

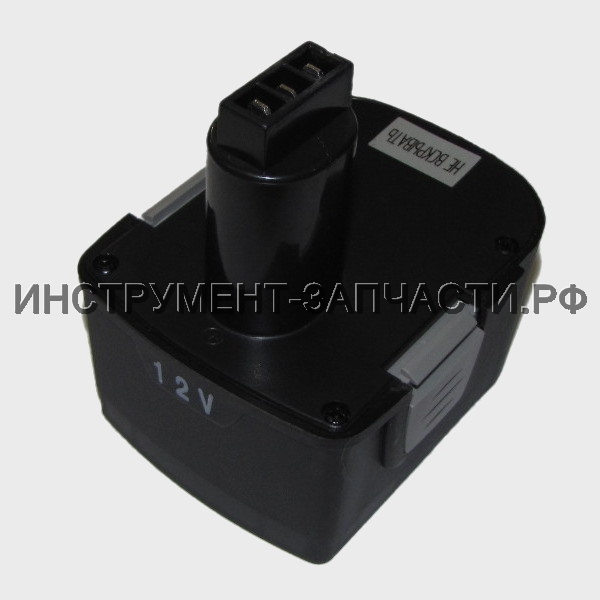

Батарея аккумуляторная ДА-12-01ЭР
Батарея аккумуляторная ДА-12-01ЭР
Батарея аккумуляторная
CORUN KDJ30F 1,2VX1012 В=/1,5 Ач
Нет в наличии
1
1,990 ₽
19
Не настроено изображение
Винт 3х18
Винт
3x18
Нет в наличии
5
30 ₽
20
Не настроено изображение
Винт 3х14
Винт
3x14
В наличии: 20
1
20 ₽
21
Не настроено изображение
Винт 3х16
Винт
3x16
Нет в наличии
2
20 ₽
22
Не настроено изображение
44.05.00.02.00
Полукольцо фиксирующее
Нет данных о товаре
2
23
Не настроено изображение
44.05.00.10.00
Заглушка
Нет данных о товаре
2
24
Устройство зарядное АД-12-01ЭР
Устройство зарядное АД-12-01ЭР
Устройство зарядное в сборе
12 В=/1,3 А
Нет в наличии
1
1,250 ₽
24
Не настроено изображение
В наличии: 1
1
2,200 ₽
24
Устройство зарядное в сборе ДА-10/12С2
Устройство зарядное в сборе ДА-10/12С2
Устройство зарядное универсальное
9-27 VDC/1.65-1.75A, время зарядки 70±5мин.
Нет в наличии
1
1,960 ₽
24
Устройство зарядное в сборе ДА-10/12M2
Устройство зарядное в сборе ДА-10/12M2
Устройство зарядное универсальное
УЗ 9-18/1,5, 220В, ток зарядки-1,5А, V=9…18В
Нет в наличии
1
940 ₽
24
Не настроено изображение
2401 012
Устройство зарядное универсальное
12-18 В=/время зарядки 1 ч.
Нет данных о товаре
1
25
Фланец редуктора
Нет в наличии
1
60 ₽
