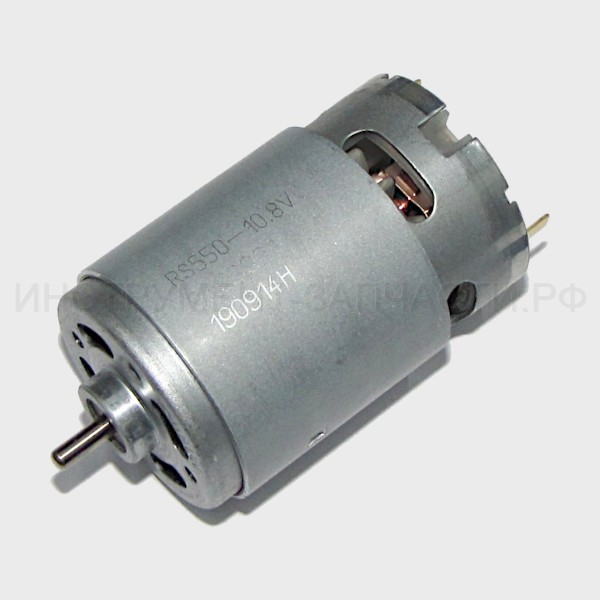

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-12ЭР-02 Схема актуальна для изделий, у которых серийный номер начинается с 434. Рис. 1 Аккумуляторная дрель-шуруповерт ДА-12ЭР-02 (434.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.22 Винт М5Lx18 Винт фиксирующий М5Lх18 М5Lх18 В наличии: 20 1 80 ₽ 2 2 00.20.20.02.04 Патрон сверлильный ДА-12ЭР-01/02,14,18 Патрон сверлильный БЗП 3/8-24UNF, Ø0,8-10мм В наличии: 1 1 540 ₽ 3 3 434.03.00.01.00 Кольцо-регулятор момента 18+1 В наличии: 2 1 80 ₽ 4 4 434.05.00.07.02 Втулка Нет данных о товаре 1 5 5 434.03.00.03.00 Пружина цилиндрическая Ø34,5хØ2,8х21 Нет данных о товаре 1 6 6 434.03.00.04.00 Шайба шлицевая Ø36,5xØ26x2 Нет данных о товаре 1 7 7 00.02.10.05.00 Шарик 4 Шары стальные Ø4,0 Ø4,0 Нет в наличии 16 40 ₽ 8 8 434.03.02.00.00 Привод Нет данных о товаре 1 8a 8a 434.03.01.00.00 Редуктор в сборе ДА-12ЭР-01/02 Редуктор в сборе (U1=1/15; U2=1/56,25) В наличии: 2 1 1,260 ₽ 8b 8b 434.04.01.00.00 Двигатель с шестеренкой в сборе ДА-12ЭР-01/02 Двигатель с шестерней в сборе RS550 DC-10,8V, Ø35.8x57, 20000rpm В наличии: 2 2 800 ₽ 9 9 434.05.00.01.00 Пружина пластинчатая регулятора момента ДА-12ЭР-01/02 Пружина плоская В наличии: 2 1 20 ₽ 10 10 434.05.00.02.00 Пружина пластинчатая переключателя скоростей ДА-12ЭР-01/02 Пружина переключателя скоростей В наличии: 2 1 20 ₽ 11 11 434.05.00.04.00 Пружина сжатия переключателя длинная ДА-12ЭР-01/02 Пружина Ø0,5 6мм Нет в наличии 1 20 ₽ 12 12 434.05.00.03.00 Пружина сжатия переключателя короткая ДА-12ЭР-01/02 Пружина Ø0,6 5мм Нет в наличии 1 20 ₽ 13 13 434.05.00.05.00 Переключатель скоростей ДА-12ЭР-01/02 Переключатель скоростей ABS В наличии: 4 6 70 ₽ 14 14 434.05.00.06.00 Корпус - накладка ДА-12ЭР-01/02 Корпус-накладка Нет в наличии 1 170 ₽ 14 14-16 434.05.00.00.00 Корпус комплект (лев+прав) ДА-12ЭР (434) Корпус комплект ABS+TPE Нет в наличии 1 300 ₽ 15 15 00.02.03.01.47 Винт 3х14 Винт 3х14 В наличии: 20 8 20 ₽ 16 16 434.05.00.07.00 Корпус ДА-12ЭР-01/02 Корпус Нет в наличии 1 170 ₽ 16 14-16 434.05.00.00.00 Корпус комплект (лев+прав) ДА-12ЭР (434) Корпус комплект ABS+TPE Нет в наличии 1 300 ₽ 17 17 434.05.00.08.00 Экран защитный светодиода подсветки ДА-12ЭР-01/02 Экран защитный светодиода В наличии: 2 1 50 ₽ 18 18 434.05.00.09.00 Переключатель реверса ДА-12ЭР-01/02 Переключатель реверса В наличии: 3 1 30 ₽ 19 19 434.04.02.00.00 Выключатель с пластиной контактной и светодиодом подсветки в сборе ДА-12ЭР-01/02 Выключатель FA021A FA021A-6604 В наличии: 2 1 660 ₽ 20 20 434.04.01.05.00 Пластина контактная Нет данных о товаре 2 21 21 434.02.03.00.00 Батарея аккумуляторная ДА-12ЭР-01/02 Батарея аккумуляторная 12V 1500mAh В наличии: 2 2 2,290 ₽ 22 22 434.05.00.10.00 Скоба крепления ДА-12ЭР-01/02 Скоба крепления В наличии: 2 2 30 ₽ 23 23 00.02.03.01.59 Винт 2,5х12 Винт ST2,5*12 ST2,5*12 В наличии: 8 2 10 ₽ 24 24 434.02.02.00.00 Устройство зарядное ДА-12ЭР-01/02 Устройство зарядное 100-240В, 5Вт, I=1,5А, V=13,5В Нет в наличии 1 1,390 ₽ A A 434.03.00.00.00 Привод в сборе ДА-12ЭР-01 Привод в сборе с муфтой 0-400/0-1400 об/мин В наличии: 1 1 2,050 ₽ Кол-во: В корзину
