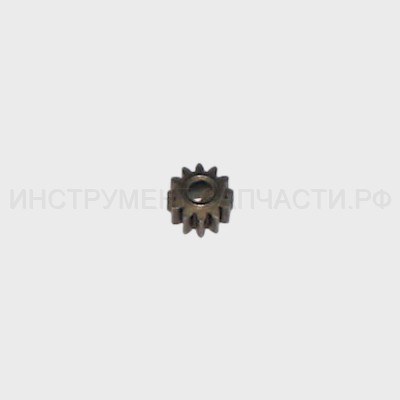

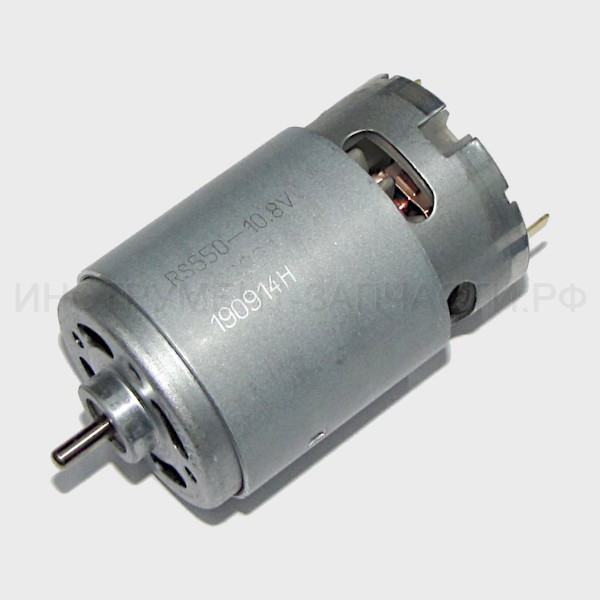

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-12ЭР Схема актуальна для изделий, у которых серийный номер начинается с 434. Рис. 1 Аккумуляторная дрель-шуруповерт ДА-12ЭР (434.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.22 Винт М5Lx18 Винт фиксирующий М5Lх18 М5Lх18 В наличии: 20 1 80 ₽ 2 2 00.20.20.02.04 Патрон сверлильный ДА-12ЭР-01/02,14,18 Патрон сверлильный Ø0.8-10мм (3/8”-24UNF) БЗП В наличии: 1 1 540 ₽ 3 3 434.03.00.01.00 Кольцо-регулятор момента 18+1 В наличии: 2 1 80 ₽ 4 4 434.05.00.07.02 Втулка Нет данных о товаре 1 5 5 434.03.00.03.00 Пружина цилиндрическая Ø34.5хØ2.8х21 Нет данных о товаре 1 6 6 434.03.00.04.00 Шайба шлицевая Ø36.5xØ26x2 Нет данных о товаре 1 7 7 00.02.10.05.00 Шарик 4 Шарик стальной Ø4.0 Нет в наличии 16 40 ₽ 8 8 434.03.02.00.00 Привод без муфты Нет данных о товаре 1 8b 8b 434.04.01.00.00 Двигатель с шестеренкой в сборе ДА-12ЭР-01/02 Двигатель с шестерней в сборе RS550 DC-10.8V, Ø35.8x57, 20000rpm В наличии: 2 1 800 ₽ 8b1 8b1 434.04.03.00.00 Электродвигатель ДА-12ЭР-01/02 (ДМ) Электродвигатель 12В DC-10.8/12V, 20000rpm В наличии: 1 1 850 ₽ 8b2 8b2 436.04.01.02.00 Шестерня мотора Øн=8.8; z=12 В наличии: 5 1 70 ₽ 8b3 8b3 00.02.04.01.13 Винт М3х5 Винт M3X5 M3x5 Нет в наличии 2 30 ₽ 9 9 434.05.00.01.00 Пружина пластинчатая регулятора момента ДА-12ЭР-01/02 Пружина плоская В наличии: 2 1 20 ₽ 10 10 434.05.00.04.01 Пружина переключателя плоская ДА-12ЭР Пружина переключателя плоская 65Mn В наличии: 3 1 30 ₽ 11 11 434.05.00.04.00 Пружина сжатия переключателя длинная ДА-12ЭР-01/02 Пружина сжатия переключателя длинная Ø0.5мм Ø6мм Нет в наличии 1 20 ₽ 12 12 434.05.00.03.00 Пружина сжатия переключателя короткая ДА-12ЭР-01/02 Пружина сжатия переключателя короткая Ø0.5мм Ø5мм Нет в наличии 1 20 ₽ 13 13 434.05.00.05.00 Переключатель скоростей ДА-12ЭР-01/02 Переключатель скоростей ABS В наличии: 4 1 70 ₽ 14 14 434.05.00.07.00 Корпус ДА-12ЭР-01/02 Корпус ABS+TPE Нет в наличии 1 170 ₽ 15 15 00.02.03.01.47 Винт 3х14 Винт саморез ST3х14 В наличии: 20 8 20 ₽ 16 16 434.05.00.06.00 Корпус - накладка ДА-12ЭР-01/02 Корпус-накладка ABS+TPE Нет в наличии 1 170 ₽ C C 434.05.00.00.00 Корпус комплект (лев+прав) ДА-12ЭР (434) Корпус комплект (лев+пр) Нет в наличии 1 300 ₽ 17 17 434.05.00.08.00 Экран защитный светодиода подсветки ДА-12ЭР-01/02 Экран защитный светодиода В наличии: 2 1 50 ₽ 18 18 434.05.00.09.00 Переключатель реверса ДА-12ЭР-01/02 Переключатель реверса В наличии: 3 1 30 ₽ D D 434.04.02.00.00 Выключатель с пластиной контактной и светодиодом подсветки в сборе ДА-12ЭР-01/02 Выключатель с контактной пластиной и светодиодом в сборе FA021A-56 7.2-24V DC 16A 5E4 В наличии: 2 1 660 ₽ 20 20 434.04.02.01.00 Пластина контактная ДА-12ЭР-01/02 Пластина контактная Нет в наличии 1 70 ₽ 21 21 434.02.03.00.00 Батарея аккумуляторная ДА-12ЭР-01/02 Батарея аккумуляторная 1.3 Ач, 12В, Li-ion 12V DC, Li-ion, 1300 mAh В наличии: 2 1 2,290 ₽ 21 21 2400.011 БА-1,5/12 аккум. блок 1,5А/ч, 12В, Li-ion Батарея аккумуляторная 1.5Ач, 12В, Li-ion 12V DC, Li-ion, 1500 mAh В наличии: 1 1 3,300 ₽ 21 21 2400.111 Батарея аккумуляторная 1.5Ач, 12В, Li-ion 12V DC, Li-ion, 1500 mAh Нет данных о товаре 1 21 21 595.02.03.00.00 Батарея аккумуляторная (литий) 12В; 1,5Ah Батарея аккумуляторная 1.5Ач, 12В, Li-ion 12V DC, Li-ion, 1500 mAh Нет в наличии 1 2,290 ₽ 21 21 687.02.03.00.00 Батарея аккумуляторная (2400.111) 12V, Li-ion, 1500 mAh Батарея аккумуляторная 1.5Ач, 12В, Li-ion 12V DC, Li-ion, 1500 mAh В наличии: 1 1 3,690 ₽ 21 21 687.02.03.01.00 Батарея аккумуляторная 1.8Ач, 12В, Li-ion 12V DC, Li-ion, 1800 mAh Нет данных о товаре 1 21 21 687.02.03.02.00 Батарея аккумуляторная 12V, Li-ion, 2000 mAh Батарея аккумуляторная 2.0 Ач, 12В, Li-ion 12V DC, Li-ion, 2000 mAh В наличии: 1 1 4,070 ₽ 21 21 434.02.03.02.00 Батарея аккумуляторная 2.0 Ач, 12В, Li-ion 12V DC, Li-ion, 2000 mAh Нет данных о товаре 1 21 21 2400.014 Батарея аккумуляторная 2.0 Ач, 12В, Li-ion 12V DC, Li-ion, 2000 mAh Нет данных о товаре 1 21 21 2400.114 Батарея аккумуляторная 2.0 Ач, 12В, Li-ion с индикатором уровня заряда 12V DC, Li-ion, 2000 mAh Нет данных о товаре 1 21 21 2400.017 БА-2/12 аккум. блок 2А/ч, 12В, Li-ion Батарея аккумуляторная 2.0 Ач, 12В, Li-ion 12V DC, Li-ion, 2000 mAh Нет в наличии 1 3,580 ₽ 22 22 434.05.00.10.00 Скоба крепления ДА-12ЭР-01/02 Скоба крепления В наличии: 2 1 30 ₽ 23 23 00.02.03.01.59 Винт 2,5х12 Винт саморез ST2.5х12 В наличии: 8 2 10 ₽ 24 24 434.02.02.00.00 Устройство зарядное ДА-12ЭР-01/02 Устройство зарядное для аккум.блока 1.5Ач, 12В, Li-ion 100-240В, 0.8А, 5Вт, I=1.5А, V=13.5В Нет в наличии 1 1,390 ₽ 24 24 2401.014 ЗУ-1,5/12 для аккум. блока 1,5Ач, 12В, Li-ion Устройство зарядное для аккум.блока 1.5Ач, 12В, Li-ion 100-240В, 0.8А, 5Вт, I=1.5А, V=13.5В Нет в наличии 1 1,700 ₽ 24 24 517.02.02.00.00 Устройство зарядное в сборе ДА-10/12Л2 Устройство зарядное для аккум.блока 1.5-2.0Ач, 12В, Li-ion, с индикатором зарядки 220В, 23Вт,Iз-1.5А, Uз-12.9В (светодиод) Нет в наличии 1 1,870 ₽ 24 24 517.02.02.01.00 Устройство зарядное для аккум.блока 1.5-2.0Ач, 12В, Li-ion 100-240В, 0.8А, Iз-2А, Uз-13.5В (с 15.11.2022) Нет данных о товаре 1 24 24 595.02.02.00.00 Устройство зарядное в сборе ДА-12ЭР Устройство зарядное для аккум.блока 1.5-2.0Ач, 12В, Li-ion 220В, 23Вт,Iз-1.5А, Uз-12.9В Нет в наличии 1 1,200 ₽ 24 24 2401.114 ЗУ-1,5/12 с инд. для аккум. блока 1,5А/ч, 12В, Li-ion Устройство зарядное для аккум.блока 1.5-2.0Ач, 12В, Li-ion, с индикатором зарядки 220В, 23Вт,Iз-1.5А, Uз-12.9В (светодиод) Нет в наличии 1 1,700 ₽ А А 434.03.00.00.00 Привод в сборе ДА-12ЭР-01 Привод в сборе с муфтой 0-400/0-1400 об/мин В наличии: 1 1 2,050 ₽ В В 434.03.01.00.00 Редуктор в сборе ДА-12ЭР-01/02 Редуктор в сборе (U1=1/15; U2=1/56.25) В наличии: 2 1 1,260 ₽ Кол-во: В корзину
