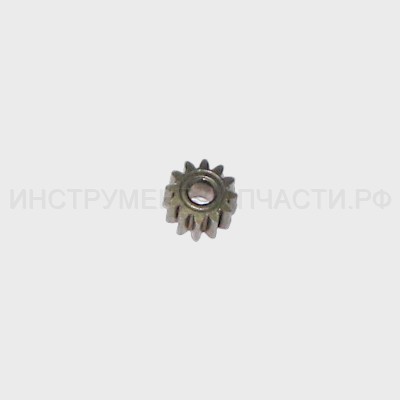

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-12ЭР Схема актуальна для изделий, у которых серийный номер начинается с 595. Рис. 1 Аккумуляторная дрель-шуруповерт ДА-12ЭР (595.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт фиксирующий M5Lx20 M5Lx20 В наличии: 42 1 50 ₽ 2 2 00.20.20.02.04 Патрон сверлильный ДА-12ЭР-01/02,14,18 Патрон сверлильный Ø0.8-10мм 3/8"-24UNF; БЗП Нет в наличии 1 450 ₽ 3 3 336.03.00.01.00 Кольцо-регулятор момента ДА-10/10.8M3 Кольцо-регулятор момента В наличии: 5 1 80 ₽ 4 4 336.03.00.00.00 Редуктор в сборе ДА-10/10.8M3 Редуктор в сборе В наличии: 7 1 850 ₽ 5 5 00.02.02.01.09 Шайба гроверная АД-12 ЭР Шайба гроверная Ø3 Ø3 Нет в наличии 2 10 ₽ 6 6 00.02.04.01.13 Винт М3х5 Винт M3х5 M3x5 Нет в наличии 2 20 ₽ 7 7 336.04.00.02.01 Шестерня мотора ДА-10/14,4В Шестерня мотора m=0.6,z=12 В наличии: 1 1 60 ₽ 8 8 595.04.00.03.00 Электродвигатель 12В Нет данных о товаре 1 9 9 336.05.00.01.00 Клавиша переключения скорости ДА-10/10.8M3 Клавиша переключения скорости В наличии: 1 1 30 ₽ 10 10 595.05.00.04.01 Полукорпус левый Нет данных о товаре 1 11 11 216.05.00.04.00 Пружина пластинчатая ДА-10/12M2 Пружина пластинчатая замена 210.05.00.03.00 В наличии: 10 1 30 ₽ 11 11* 210.05.00.03.00 Пластина пружинная ДШ-10/260Е Замена(аналог) или составная часть для замены поз.11 Нет в наличии 1 110 ₽ 11 11* 336.05.00.05.00 Пружина пластинчатая Замена(аналог) или составная часть для замены поз.11 В наличии: 10 1 20 ₽ 12 12 595.05.00.03.00 Переключатель реверса Нет данных о товаре 1 13 13 00.11.01.01.00 Выключатель ДА-12ЭР Выключатель FA021A-56 7.2V~24V DC 16A В наличии: 11 1 580 ₽ 13 13* 434.04.02.00.00 Выключатель с пластиной контактной и светодиодом подсветки в сборе ДА-12ЭР-01/02 Замена(аналог) или составная часть для замены поз.13 В наличии: 2 1 550 ₽ 13 13* 435.04.02.00.00 Выключатель с пластиной контактной и светодиодом подсветки в сборе ДА-14,4ЭР, ДА-18Э Замена(аналог) или составная часть для замены поз.13 В наличии: 2 1 500 ₽ 14 14 595.05.00.04.00 Полукорпус правый Нет данных о товаре 1 15 15 00.02.03.01.23 Винт 3х13 Винт саморез ST3х14 (ST3х13) Нет в наличии 7 20 ₽ 16 16 00.02.03.01.51 Винт 3х12 Винт саморез ST2.5х12 (ST3x12) black Нет в наличии 1 10 ₽ 17 17 595.04.01.05.00 Пластина контактная Нет данных о товаре 2 18 18 434.02.03.00.00 Батарея аккумуляторная ДА-12ЭР-01/02 Батарея аккумуляторная 1.3 Ач, 12В, Li-ion 12V DC, Li-ion, 1300 mAh В наличии: 2 1 1,910 ₽ 18 18 2400.011 БА-1,5/12 аккум. блок 1,5А/ч, 12В, Li-ion Батарея аккумуляторная 1.5Ач, 12В, Li-ion 12V DC, Li-ion, 1500 mAh В наличии: 1 1 2,140 ₽ 18 18 2400.111 Батарея аккумуляторная 1.5Ач, 12В, Li-ion 12V DC, Li-ion, 1500 mAh Нет данных о товаре 1 18 18 595.02.03.00.00 Батарея аккумуляторная (литий) 12В; 1,5Ah Батарея аккумуляторная 1.5Ач, 12В, Li-ion 12V DC, Li-ion, 1500 mAh Нет в наличии 1 1,910 ₽ 18 18 687.02.03.00.00 Батарея аккумуляторная (2400.111) 12V, Li-ion, 1500 mAh Батарея аккумуляторная 1.5Ач, 12В, Li-ion 12V DC, Li-ion, 1500 mAh В наличии: 1 1 3,070 ₽ 18 18 687.02.03.01.00 Батарея аккумуляторная 1.8Ач, 12В, Li-ion 12V DC, Li-ion, 1800 mAh Нет данных о товаре 1 18 18 687.02.03.02.00 Батарея аккумуляторная 12V, Li-ion, 2000 mAh Батарея аккумуляторная 2.0 Ач, 12В, Li-ion 12V DC, Li-ion, 2000 mAh В наличии: 1 1 3,390 ₽ 18 18 434.02.03.02.00 Батарея аккумуляторная 2.0 Ач, 12В, Li-ion 12V DC, Li-ion, 2000 mAh Нет данных о товаре 1 18 18 2400.014 Батарея аккумуляторная 2.0 Ач, 12В, Li-ion 12V DC, Li-ion, 2000 mAh Нет данных о товаре 1 18 18 2400.114 Батарея аккумуляторная 2.0 Ач, 12В, Li-ion с индикатором уровня заряда 12V DC, Li-ion, 2000 mAh Нет данных о товаре 1 18 18 2400.017 БА-2/12 аккум. блок 2А/ч, 12В, Li-ion Батарея аккумуляторная 2.0 Ач, 12В, Li-ion 12V DC, Li-ion, 2000 mAh Нет в наличии 1 2,320 ₽ 19 19 434.02.02.00.00 Устройство зарядное ДА-12ЭР-01/02 Устройство зарядное для аккум.блока 1.5Ач, 12В, Li-ion 100-240В, 0.8А, 5Вт, I=1.5А, V=13.5В Нет в наличии 1 1,160 ₽ 19 19 2401.014 ЗУ-1,5/12 для аккум. блока 1,5Ач, 12В, Li-ion Устройство зарядное для аккум.блока 1.5Ач, 12В, Li-ion 100-240В, 0.8А, 5Вт, I=1.5А, V=13.5В Нет в наличии 1 1,100 ₽ 19 19 517.02.02.00.00 Устройство зарядное в сборе ДА-10/12Л2 Устройство зарядное для аккум.блока 1.5-2.0Ач, 12В, Li-ion, с индикатором зарядки 220В, 23Вт,Iз-1.5А, Uз-12.9В (светодиод) Нет в наличии 1 1,560 ₽ 19 19 517.02.02.01.00 Устройство зарядное для аккум.блока 1.5-2.0Ач, 12В, Li-ion 100-240В, 0.8А, Iз-2А, Uз-13.5В (с 15.11.2022) Нет данных о товаре 1 19 19 595.02.02.00.00 Устройство зарядное в сборе ДА-12ЭР Устройство зарядное для аккум.блока 1.5-2.0Ач, 12В, Li-ion 220В, 23Вт,Iз-1.5А, Uз-12.9В Нет в наличии 1 1,000 ₽ 19 19 2401.114 ЗУ-1,5/12 с инд. для аккум. блока 1,5А/ч, 12В, Li-ion Устройство зарядное для аккум.блока 1.5-2.0Ач, 12В, Li-ion, с индикатором зарядки 220В, 23Вт,Iз-1.5А, Uз-12.9В (светодиод) Нет в наличии 1 1,100 ₽ A 10+14 595.05.00.00.00 Корпус комплект (лев.+пр.) поз.10+поз.14 Нет данных о товаре 1 Кол-во: В корзину
