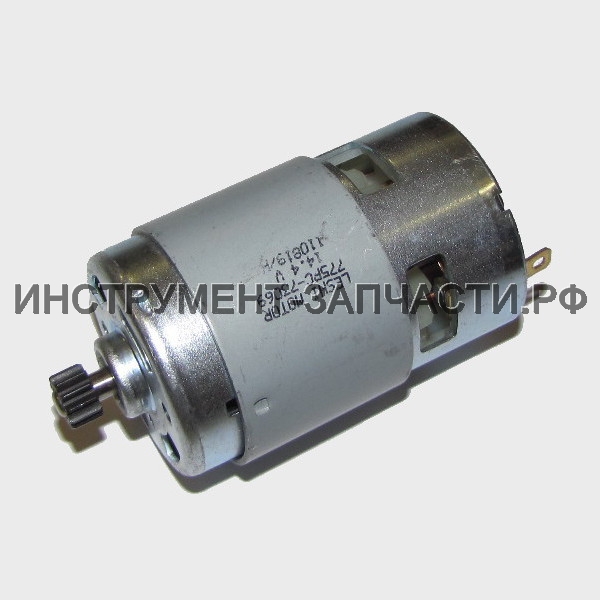

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-13/14.4ЭР Схема актуальна для изделий, у которых серийный номер начинается с 75. Инструмент снят с производства Рис. 1 Аккумуляторная дрель-шуруповерт ДА-13/14.4ЭР (75.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 75.06.00.00.00 Электропривод в сборе Поз. 2,3 Нет данных о товаре 1 1 1 00.20.20.02.00 Патрон сверлильный ДА-14,4 ЭР Патрон сверлильный Ø1,5...13мм (3/8”-24UNF) В наличии: 1 1 830 ₽ 1 1* 00.20.20.02.02 Патрон сверлильный Ø1,5…13мм(3/8-24UNF) Замена(аналог) или составная часть для замены поз.1 Нет в наличии 1 830 ₽ 2 2 74.03.00.00.00 Редуктор с фланцем в сборе ДА-10/12ЭР, ДА-13/14,4Э Редуктор с фланцем в сборе В наличии: 5 1 1,180 ₽ 74.03.01.00.00 Редуктор Нет данных о товаре 3 3 75.04.00.00.00 Электродвигатель в сборе ДА-13/14,4ЭР Электродвигатель в сборе LESHI, LS-775PC-73069, 14.4V, 700# В наличии: 2 1 630 ₽ 4 4 74.05.00.02.00 Корпус ДА-10/12ЭР, ДА-13/14,4ЭР (Заказывать вместе с арт.74.05.00.03.00) Корпус Нет в наличии 1 260 ₽ 5 5 74.05.00.03.00 Корпус-накладка ДА-10/12ЭР, ДА-13/14,4ЭР (Заказывать вместе с арт.74.05.00.02.00) Корпус-накладка Нет в наличии 1 260 ₽ 6 6 74.05.00.06.00 Клавиша переключения скорости Нет данных о товаре 1 7 7 74.05.00.01.00 Кнопка реверса Нет данных о товаре 1 8 8 74.05.00.07.00 Пружина пластинчатая Нет данных о товаре 1 9 9 74.05.00.08.00 Бита Нет данных о товаре 2 10 10 74.05.00.05.00 Держатель биты Нет данных о товаре 2 11 11 00.10.01.04.09 Выключатель в сборе ДА-12-01/14,4/18ЭР Выключатель в сборе FA06A-16, 7.2-24V DC 20A В наличии: 4 1 650 ₽ 11 11* БУ_00.10.01.04.09 БУ_Выключатель в сборе ДА-12-01/14,4/18ЭР Замена(аналог) или составная часть для замены поз.11 В наличии: 12 1 360 ₽ 12 12 74.04.00.01.00 Пластина контактная Нет данных о товаре 1 13 13 74.05.00.04.00 Индикатор зарядки батареи Нет данных о товаре 1 14 14 75.02.03.00.00 Батарея аккумуляторная ДА-13/14,4ЭР Батарея аккумуляторная 14,4V, R10 1.2v, 2000mAh, Ni-Cd Нет в наличии 2 2,840 ₽ 15 15 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт М5х20L В наличии: 42 1 50 ₽ 16 16 00.02.03.01.48 Винт 3х16 Винт 3х16 Нет в наличии 9 20 ₽ 75.02.02.00.00 Устройство зарядное ДА-13/14,4ЭР Устройство зарядное 14,4 В=/220В~50Гц/18,5В=2,0А время зарядки 1 ч. Нет в наличии 1 1,730 ₽ 74.02.02.01.00 Диод SR560 Нет данных о товаре 1 74.02.02.02.00 Резистор 0,1Ом, 2Вт Нет данных о товаре 1 010148(G18) Устройство зарядное универсальное для Интерскол 12-18 В, AEZ Устройство зарядное универсальное В наличии: 1 1 2,200 ₽ 2401 012 Устройство зарядное универсальное УЗ12-18/1,7 220В~50ГЦ, 48Вт 12-18В, =1,7А, время зарядки 1ч Нет данных о товаре 1 213.02.02.00.00 Устройство зарядное в сборе ДА-10/12С2 Устройство зарядное универсальное УЗ12-18/1,7 220В~50ГЦ, 48Вт 12-18В, =1,7А, время зарядки 1ч Нет в наличии 1 1,960 ₽ 216.02.02.00.00 Устройство зарядное в сборе ДА-10/12M2 Устройство зарядное универсальное УЗ 9-18/1,5, 220В, ток зарядки-1,5А, V=9…18В Нет в наличии 1 940 ₽ * 2401.012 Устройство зарядное универсальное, Ni-Cd Замена(аналог) или составная часть для замены поз. Нет в наличии 1 1,570 ₽ Кол-во: В корзину
