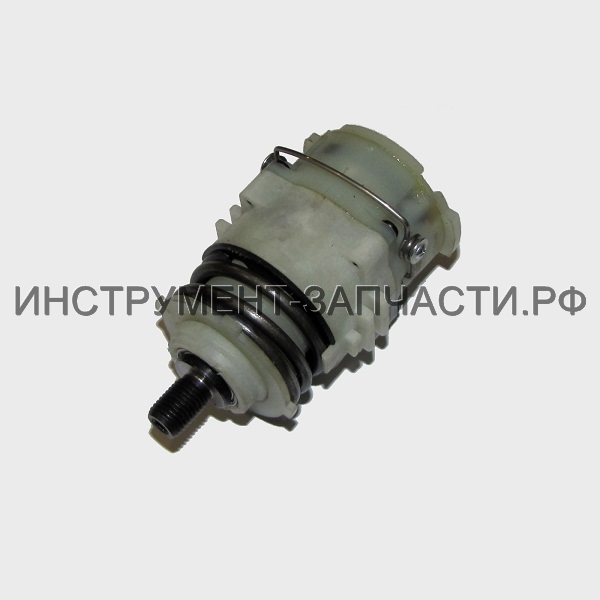

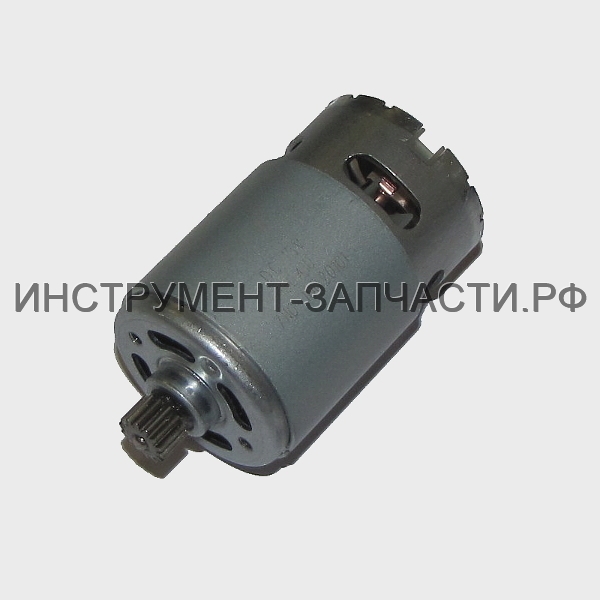

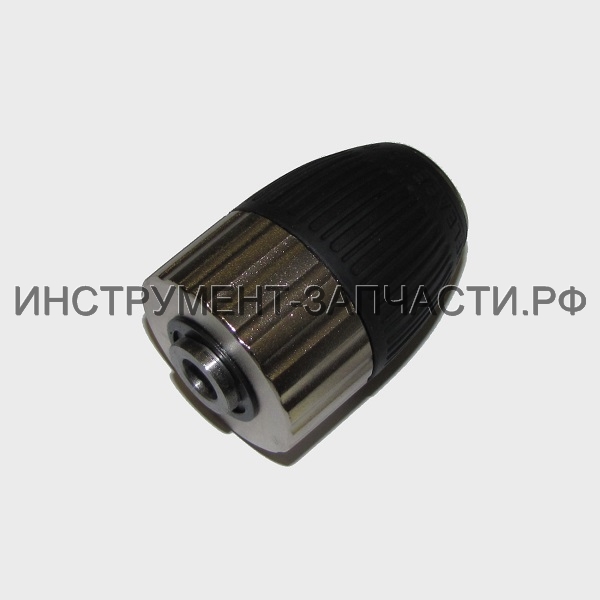

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-13/18Л3 Схема актуальна для изделий, у которых серийный номер начинается с 384. *Поз. 4 - Редуктор в сборе арт.216.03.00.00.00 - поставляется только в сборе. Рис. 1 Аккумуляторная дрель-шуруповерт ДА-13/18Л3 (384.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.16 Винт фиксирующий М5Lх20 Д-500 Винт М5Lх20 В наличии: 42 1 50 ₽ 2 2 00.20.20.02.02 Патрон сверлильный Ø1,5…13мм(3/8-24UNF) Патрон сверлильный 3/8”-24UNF, Ø1,5-13мм Нет в наличии 1 830 ₽ 2 2* 00.20.20.02.00 Патрон сверлильный ДА-14,4 ЭР Замена(аналог) или составная часть для замены поз.2 В наличии: 1 1 830 ₽ 3 3 311.03.00.01.00 Кольцо-регулятор момента ДА-10/12М3 Кольцо-регулятор момента Возможна замена на арт. 210.03.00.01.00 В наличии: 6 1 90 ₽ 4 4* 216.03.00.00.00 Редуктор в сборе ДА-10/12M2 Редуктор в сборе В наличии: 3 1 1,220 ₽ 5 5 00.02.04.01.13 Винт М3х5 Винт М3х5 Нет в наличии 2 20 ₽ 6 6 00.02.02.01.09 Шайба гроверная АД-12 ЭР Шайба пружинная Ø3 Нет в наличии 2 10 ₽ 7 7 216.04.00.02.00 Шестерня Z=14 Нет данных о товаре 1 d Д 335.04.00.00.00 Электродвигатель в сборе ДА-13/18М3 Электродвигатель в сборе Поз.5,6,7,8 Нет в наличии 1 1,750 ₽ d Д* 335.03.00.00.00 Привод в сборе с муфтой ДА-13/18М3 Замена(аналог) или составная часть для замены поз.Д В наличии: 1 1 1,770 ₽ 8 8 335.04.00.03.00 Электродвигатель DC18V, 7110-10020101 Нет данных о товаре 1 9 9 331.05.00.01.00 Клавиша переключения скорости ДА-13/18М3 Клавиша переключения скорости В наличии: 5 1 30 ₽ 10 10 383.05.00.02.00 Корпус ДА-10/14,4Л3 Корпус Нет в наличии 1 170 ₽ 11 11 216.05.00.04.00 Пружина пластинчатая ДА-10/12M2 Пружина пластинчатая В наличии: 10 1 30 ₽ 11 11* 210.05.00.03.00 Пластина пружинная ДШ-10/260Е Замена(аналог) или составная часть для замены поз.11 Нет в наличии 1 110 ₽ 11 11* 336.05.00.05.00 Пружина пластинчатая Замена(аналог) или составная часть для замены поз.11 В наличии: 10 1 20 ₽ 12 12 383.05.00.03.00 Кнопка реверса Нет данных о товаре 1 13 13 216.04.01.03.00 Проводник - двигатель + Нет данных о товаре 1 14 14 216.04.01.03.00 Проводник - двигатель - Нет данных о товаре 1 15 15 384.04.01.00.00 Выключатель с светодиодом ДА-13/18Л3 Выключатель с светодиодом Jlevel FA021A-6604 18VDC 10<16A 5E4 Нет в наличии 1 640 ₽ 16 16 216.04.01.04.00 Проводник - выключатель + Нет данных о товаре 1 17 17 216.04.01.04.00 Проводник - выключатель - Нет данных о товаре 1 18 18 383.05.00.04.00 Корпус накладка ДА-10/14,4Л3 Корпус накладка Нет в наличии 1 170 ₽ 19 19 00.02.03.01.04 Винт 4х16 Винт 4х16 В наличии: 14 10 20 ₽ 20 20 216.05.00.08.00 Ремень ДА-10/12M2 Ремень Нет в наличии 1 30 ₽ 21 21 384.02.03.00.00 Батарея аккумуляторная ДА-13/18Л3 Батарея аккумуляторная 1815Л, ISR18650-1500 3,6V/1500mAh В наличии: 1 2 2,900 ₽ 21 21 384.02.03.00.01 Батарея аккумуляторная 1820Л Нет данных о товаре 21 21* 2400.019 АПИ-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion Замена(аналог) или составная часть для замены поз.21 Нет в наличии 2 2,880 ₽ 21 21* 2400.020 АПИ-2/18 аккум. блок 2А/ч, 18В, Li-ion Замена(аналог) или составная часть для замены поз.21 Нет в наличии 2 3,190 ₽ 21 21* 2400.021 АПИ-4/18 аккум. блок 4А/ч, 18В, Li-ion Замена(аналог) или составная часть для замены поз.21 Нет в наличии 2 4,670 ₽ 21 21* 2400.022 АПИ-5/18 аккум. блок 5А/ч, 18В, Li-ion Замена(аналог) или составная часть для замены поз.21 Нет в наличии 2 6,330 ₽ 22 22 383.02.02.00.00 Устройство зарядное в сборе ДА-10/14,4Л3 Устройство зарядное в сборе УЗ-14-18Л/1,8, 220В, 50Вт, ток зарядки-1,8А, V=21В, время зарядки-60мин В наличии: 1 1 1,610 ₽ 23 23 383.04.01.02.00 Пластина контактная ДА-10/14,4Л3 Пластина контактная В наличии: 1 1 90 ₽ Кол-во: В корзину
