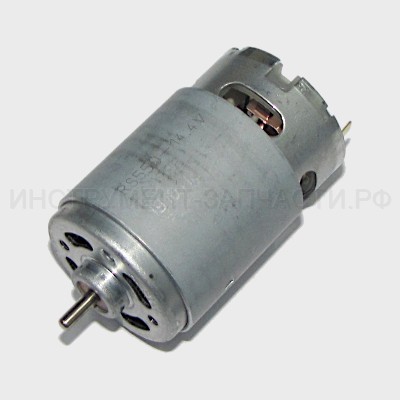

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-14.4ЭР Схема актуальна для изделий, у которых серийный номер начинается с 435. Рис. 1 Аккумуляторная дрель-шуруповерт ДА-14.4ЭР (435.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.22 Винт М5Lx18 Винт М5Lх18 В наличии: 20 1 80 ₽ 2 2 00.20.20.02.04 Патрон сверлильный ДА-12ЭР-01/02,14,18 Патрон сверлильный 3/8-24UNF, Ø0,8-10мм В наличии: 1 1 540 ₽ 3 3 434.03.00.01.00 Кольцо-регулятор момента 18+1 В наличии: 2 1 80 ₽ 4 4 434.03.00.02.00 Втулка регулятора момента Нет данных о товаре 1 5 5 434.03.00.03.00 Пружина Ø34,5хØ2,8х21мм Нет данных о товаре 1 6 6 434.03.00.04.00 Шайба шлицевая Ø36,5xØ26x2 Нет данных о товаре 1 7 7 00.02.10.05.00 Шарик 4 Шарик Ø4 Нет в наличии 16 40 ₽ 8 8 435.03.00.00.00 Привод в сборе ДА-14,4ЭР Привод в сборе 0-400/0-1400 В наличии: 2 1 1,870 ₽ 8a 8a 434.03.01.00.00 Редуктор в сборе ДА-12ЭР-01/02 Редуктор в сборе U1=1:15, U2=1:56.25 В наличии: 2 1 1,260 ₽ 8b 8b 435.04.01.00.00 Двигатель с шестеренкой в сборе ДА-14,4ЭР Двигатель с шестеренкой в сборе RS550 DC-14,4V, Ø35.8x57, 20000rpm В наличии: 1 1 760 ₽ 434.04.01.01.00 Фланец двигателя Нет данных о товаре 1 9 9 434.05.00.01.00 Пружина пластинчатая регулятора момента ДА-12ЭР-01/02 Пружина пластинчатая регулятора момента В наличии: 2 1 20 ₽ 434.05.10.00.00 Переключатель скоростей в сборе ДА-12ЭР-01,02 Переключатель скоростей в сборе Поз. 10,11,12,13 В наличии: 3 1 70 ₽ 10 10 434.05.00.02.00 Пружина пластинчатая переключателя скоростей ДА-12ЭР-01/02 Пружина пластинчатая переключателя скоростей В наличии: 2 2 20 ₽ 11 11 434.05.00.03.00 Пружина сжатия переключателя короткая ДА-12ЭР-01/02 Пружина сжатия переключателя короткая 5мм Нет в наличии 1 20 ₽ 12 12 434.05.00.04.00 Пружина сжатия переключателя длинная ДА-12ЭР-01/02 Пружина сжатия переключателя длинная 6мм Нет в наличии 1 20 ₽ 13 13 434.05.00.05.00 Переключатель скоростей ДА-12ЭР-01/02 Переключатель скоростей В наличии: 4 1 70 ₽ 14 14 434.05.00.06.00 Корпус - накладка ДА-12ЭР-01/02 Корпус-накладка Нет в наличии 1 170 ₽ 15 15 00.02.03.01.47 Винт 3х14 Винт 3х14 В наличии: 20 7 20 ₽ 16 16 434.05.00.07.00 Корпус ДА-12ЭР-01/02 Корпус Нет в наличии 1 170 ₽ 17 17 434.05.00.08.00 Экран защитный светодиода подсветки ДА-12ЭР-01/02 Экран защитный светодиода подсветки В наличии: 2 1 50 ₽ 18 18 434.05.00.09.00 Переключатель реверса ДА-12ЭР-01/02 Переключатель реверса В наличии: 3 1 30 ₽ 19 19 435.04.02.00.00 Выключатель с пластиной контактной и светодиодом подсветки в сборе ДА-14,4ЭР, ДА-18Э Выключатель с пластиной контактной и светодиодом подсветки в сборе FA021A-56 7.2-24V DC 16A 5E4 В наличии: 2 1 600 ₽ 19 19 №347 Выключатель для шуруповёрта Интерскол ДА-14.4ЭР(435.*)/ДА-18ЭР(436.*) Li-on, AEZ Выключатель с пластиной контактной и светодиодом подсветки в сборе В наличии: 2 1 680 ₽ 20 20 434.04.02.01.00 Пластина контактная ДА-12ЭР-01/02 Пластина контактная Нет в наличии 1 70 ₽ 21 21 435.02.03.00.00 Батарея аккумуляторная ДА-14,4ЭР Батарея аккумуляторная 14.4V/1.5Ah li-ion/18650 В наличии: 1 2 3,080 ₽ 21 21 2400.015 БА-1,5/14,4 аккум. блок 1,5А/ч, 14,4В, Li-ion Батарея аккумуляторная 14.4V/1.5Ah li-ion/18650 В наличии: 1 2 3,920 ₽ 22 22 434.05.00.10.00 Скоба крепления ДА-12ЭР-01/02 Скоба крепления В наличии: 2 2 30 ₽ 23 23 00.02.03.01.59 Винт 2,5х12 Винт 2,5х12 В наличии: 8 1 10 ₽ 24 24 435.02.02.00.00 Устройство зарядное ДА-14,4ЭР Устройство зарядное 100-240В, 5Вт, I=1,5А, V=18В Нет в наличии 1 1,320 ₽ Кол-во: В корзину
