Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-18ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 436.
Рис. 1

Аккумуляторная дрель-шуруповерт ДА-18ЭР (436.*): Рис.1

1
Не настроено изображение
Винт М5Lx18
Винт фиксирующий М5Lх18
М5Lх18
В наличии: 20
1
80 ₽
2
Не настроено изображение

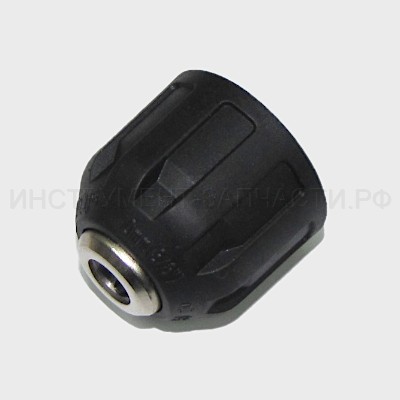

Патрон сверлильный ДА-12ЭР-01/02,14,18
Патрон сверлильный
Ø0.8-10мм (3/8”-24UNF) БЗП
В наличии: 1
1
540 ₽
3
Не настроено изображение
В наличии: 3
1
80 ₽
4
Не настроено изображение
434.05.00.07.02
Втулка
Нет данных о товаре
1
5
Не настроено изображение
434.03.00.03.00
Пружина цилиндрическая
Ø34.5хØ2.8х21
Нет данных о товаре
1
6
Не настроено изображение
434.03.00.04.00
Шайба шлицевая
Ø36.5xØ26x2
Нет данных о товаре
1
7
Шарик 4
Шарик 4
Шарик стальной
Ø4.0
Нет в наличии
16
40 ₽
8
Не настроено изображение
436.03.01.00.00
Привод без муфты
0-400/0-1400 об/мин
Нет данных о товаре
1
8b
Двигатель с шестеренкой в сборе ДА-18ЭР
Двигатель с шестеренкой в сборе ДА-18ЭР
Двигатель с шестерней в сборе
RS550 DC-18V Ø35.8x57, 20000rpm
Нет в наличии
1
870 ₽
8b1
Не настроено изображение

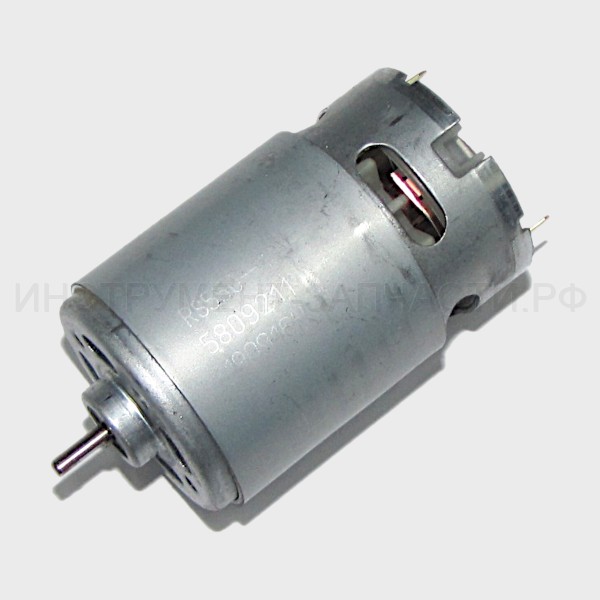

Двигатель ДА-18ЭР
Электродвигатель 18В
DC-18V, 20000rpm
В наличии: 1
1
970 ₽
8b2
Не настроено изображение
В наличии: 5
1
70 ₽
8b3
Не настроено изображение
Винт М3х5
Винт M3X5
M3x5
Нет в наличии
2
30 ₽
10
Не настроено изображение

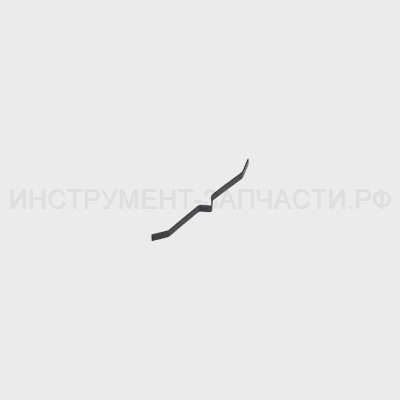

Пружина пластинчатая переключателя скоростей ДА-12ЭР-01/02
Пружина пластинчатая переключателя
В наличии: 2
1
20 ₽
11
Не настроено изображение
Пружина сжатия переключателя длинная ДА-12ЭР-01/02
Пружина сжатия переключателя длинная
Ø0.5мм Ø6мм
Нет в наличии
1
20 ₽
12
Не настроено изображение
Пружина сжатия переключателя короткая ДА-12ЭР-01/02
Пружина сжатия переключателя короткая
Ø0.5мм Ø5мм
Нет в наличии
1
20 ₽
13
Не настроено изображение

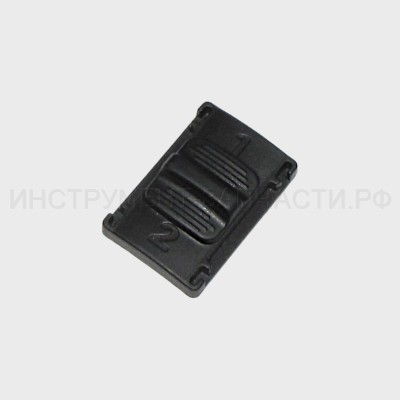

Переключатель скоростей ДА-12ЭР-01/02
Переключатель скоростей
ABS
В наличии: 4
1
70 ₽
15
Не настроено изображение
Винт 3х14
Винт саморез
ST3х14
В наличии: 20
8
20 ₽
C
Не настроено изображение
Корпус комплект (лев+прав) ДА-12ЭР (434)
Корпус комплект (лев+пр)
Нет в наличии
1
300 ₽
15
Не настроено изображение
Винт 3х14
Винт саморез
ST3х14
В наличии: 20
8
20 ₽
17
Не настроено изображение
В наличии: 2
1
50 ₽
18
Переключатель реверса ДА-12ЭР-01/02
Переключатель реверса ДА-12ЭР-01/02
Переключатель реверса
В наличии: 3
1
30 ₽
19

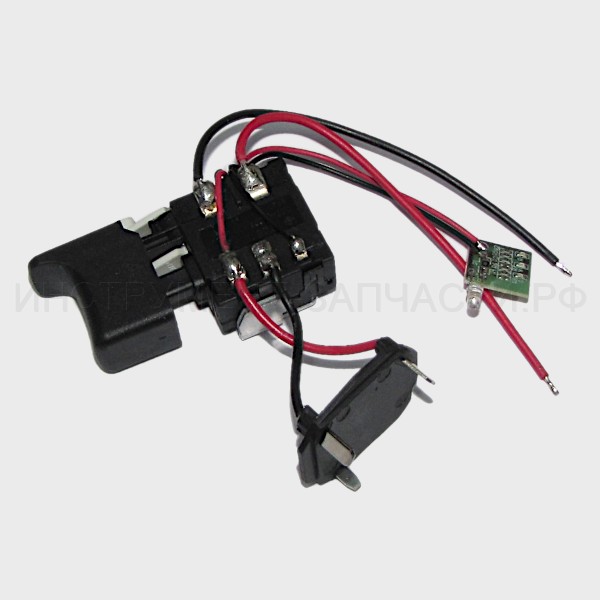

Выключатель с пластиной контактной и светодиодом подсветки в сборе ДА-14,4ЭР, ДА-18Э
Выключатель с пластиной контактной и светодиодом подсветки в сборе ДА-14,4ЭР, ДА-18Э
Выключатель с контактной пластиной и светодиодом в сборе
FA021A-56 7.2-24V DC 16A 5E4
В наличии: 2
1
600 ₽
20
Не настроено изображение
Пластина контактная ДА-12ЭР-01/02
Пластина контактная
Нет в наличии
1
70 ₽
21
Батарея аккумуляторная ДА-18ЭР
Батарея аккумуляторная ДА-18ЭР
Батарея аккумуляторная 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
5,410 ₽
21
Не настроено изображение
597.02.03.00.00
Батарея аккумуляторная 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет данных о товаре
1
21
Не настроено изображение

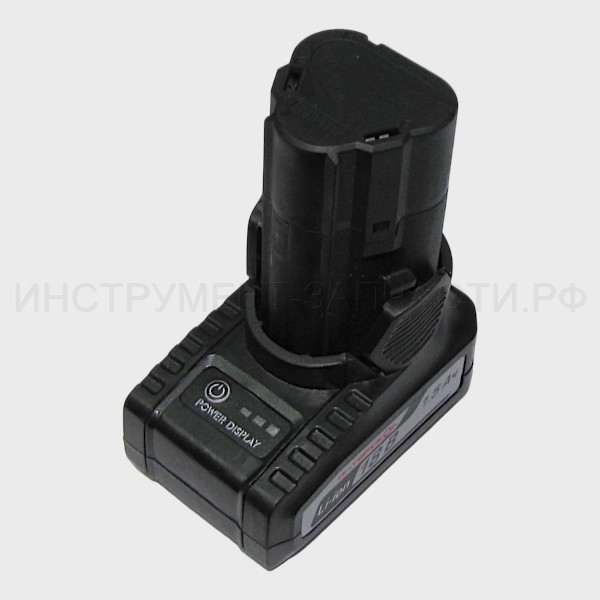

БА-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion
Батарея аккумуляторная 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 1
1
4,400 ₽
21
Не настроено изображение

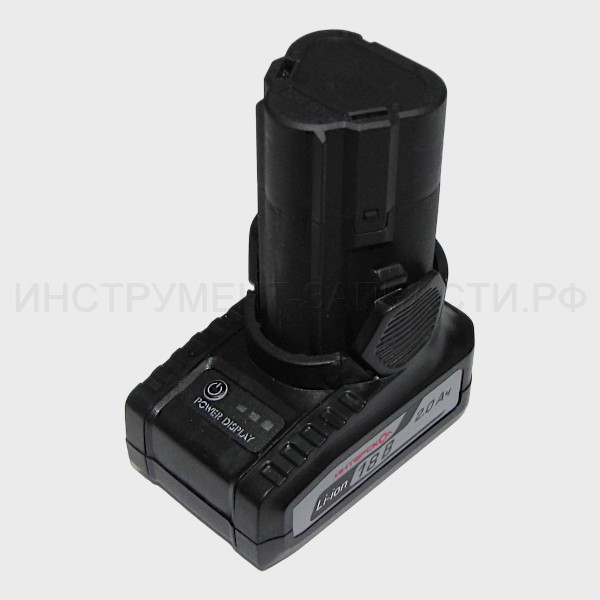

БА-2/18 аккум. блок 2Ач, 18В, Li-ion
Батарея аккумуляторная 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
В наличии: 1
1
5,010 ₽
21
Не настроено изображение
436.02.03.01.00
Батарея аккумуляторная 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет данных о товаре
1
22
Не настроено изображение
Скоба крепления ДА-12ЭР-01/02
Скоба крепления
В наличии: 2
1
30 ₽
23
Не настроено изображение
Винт 2,5х12
Винт саморез
ST2.5х12
В наличии: 8
2
10 ₽
24
Устройство зарядное ДА-18ЭР
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
В наличии: 1
1
1,090 ₽
24
Не настроено изображение
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
1,420 ₽
24
Не настроено изображение
Устройство зарядное (2401.116) ДА-10/18В (709)
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В (светодиод)
В наличии: 1
1
1,930 ₽
24
Не настроено изображение
Зарядное устройство ЗУ-1,5/18 для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
В наличии: 2
1
1,700 ₽
24
Не настроено изображение
ЗУ-1,5/18 с инд. для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В (светодиод)
Нет в наличии
1
1,700 ₽
A
Не настроено изображение

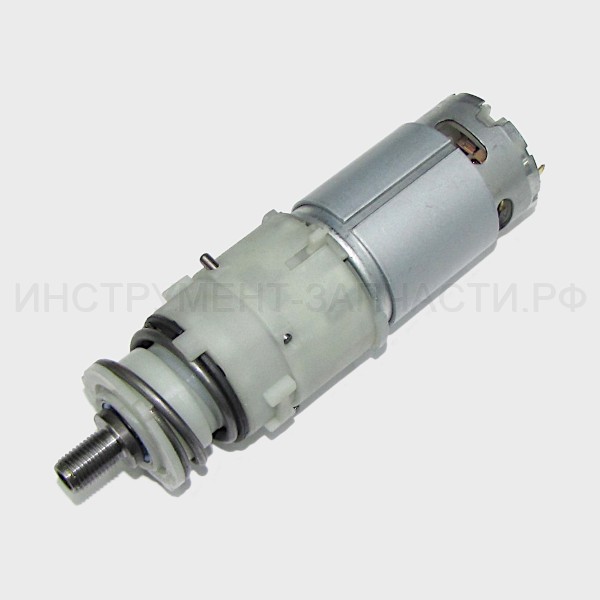

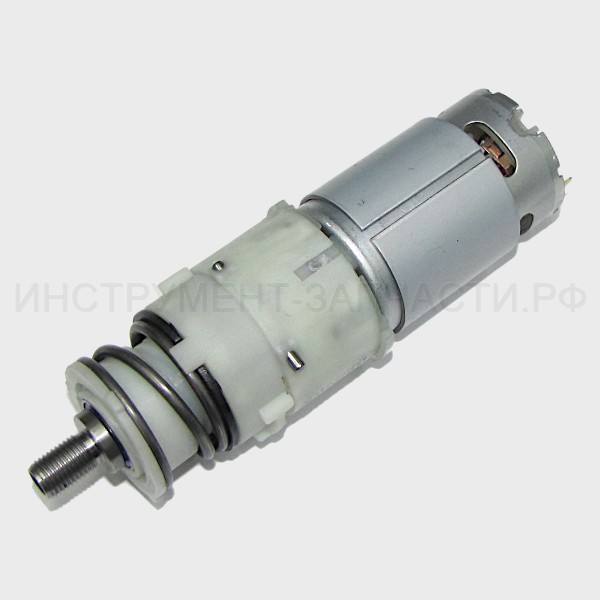

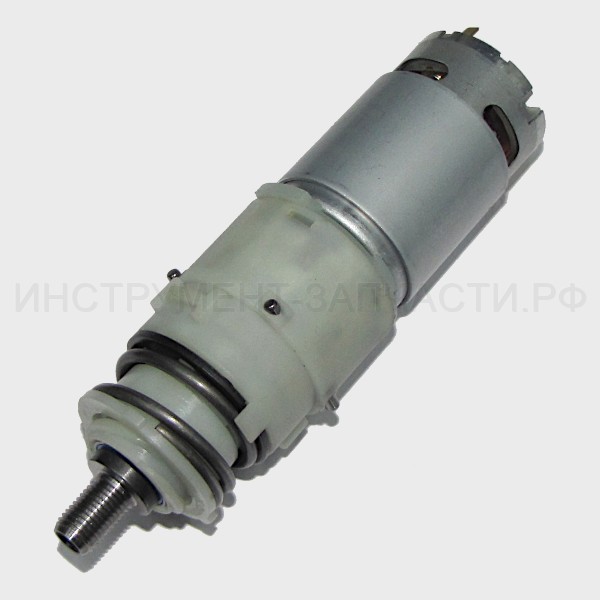

Привод в сборе ДА-18ЭР
Привод в сборе с муфтой
0-400/0-1400 об/мин (без "Кольца")
В наличии: 1
1
1,800 ₽
B
Редуктор в сборе ДА-12ЭР-01/02
Редуктор в сборе ДА-12ЭР-01/02
Редуктор в сборе
(U1=1/15; U2=1/56.25)
В наличии: 3
1
1,260 ₽
