Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-18ЭР
Схема актуальна для изделий, у которых серийный номер начинается с 536.
Инструмент совместим со всеми аккумуляторными блоками платформы АПИ.
Для зарядки аккумуляторов АПИ ёмкостью от 4.0Ач, рекомендуется применять соответстующее зарядное устройство для зарядки аккумуляторов от 4.0Ач и выше.
Рис. 1

Аккумуляторная дрель-шуруповерт ДА-18ЭР (536.*): Рис.1

1
Не настроено изображение
00.02.04.01.22
Винт М5Lx18
Винт фиксирующий М5Lх18
М5Lх18
В наличии: 20
1
80 ₽
2
Не настроено изображение
00.20.20.02.04
Патрон сверлильный ДА-12ЭР-01/02,14,18
Патрон сверлильный
Ø0.8-10мм (3/8”-24UNF) БЗП
В наличии: 1
1
540 ₽
3_1
Редуктор в сборе ДА-12ЭР-01/02
434.03.01.00.00
Редуктор в сборе ДА-12ЭР-01/02
Редуктор в сборе
(U1=1/15; U2=1/56.25)
В наличии: 3
1
1,260 ₽
3_2
Двигатель с шестеренкой в сборе ДА-18ЭР
436.04.01.00.00
Двигатель с шестеренкой в сборе ДА-18ЭР
Двигатель с шестерней в сборе
RS550 DC-18V Ø35.8x57, 20000rpm
Нет в наличии
1
870 ₽
3_2.1
Не настроено изображение
436.04.01.01.00
Двигатель ДА-18ЭР
Электродвигатель 18В
DC-18V, 20000rpm
В наличии: 1
1
970 ₽
3_2.2
Не настроено изображение
436.04.01.02.00
Шестерня мотора
Øн=8.8; z=12
В наличии: 5
1
70 ₽
3_2.3
Не настроено изображение
00.02.04.01.13
Винт М3х5
Винт M3x5
M3x5
Нет в наличии
2
30 ₽
4
Не настроено изображение
00.02.03.01.47
Винт 3х14
Винт саморез
ST3х14
В наличии: 20
10
20 ₽

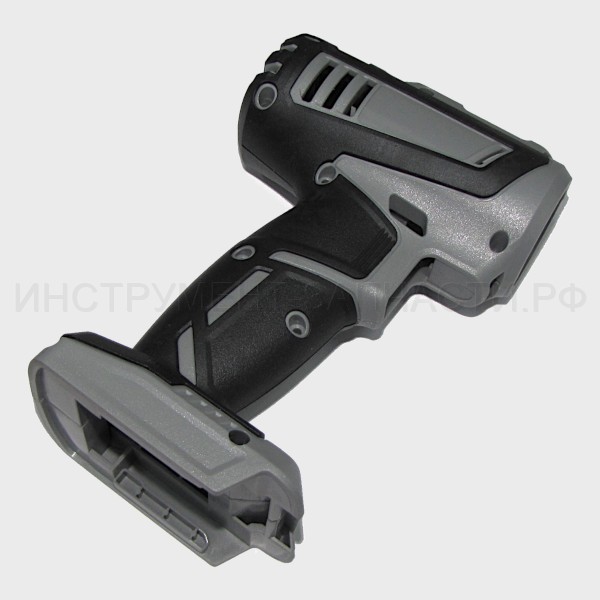

5
Не настроено изображение
536.05.00.00.00
Корпус комплект (лев+прав) ДА-18ЭР (536)
Корпус комплект (лев+прав)
ABS+TPE
В наличии: 2
1
670 ₽
6
Не настроено изображение
434.05.00.04.01
Пружина переключателя плоская ДА-12ЭР
Пружина переключателя плоская
65Mn
В наличии: 3
2
30 ₽
7
Не настроено изображение
434.05.00.05.00
Переключатель скоростей ДА-12ЭР-01/02
Переключатель скоростей
Стандарт черн.
В наличии: 4
1
70 ₽
7*
Не настроено изображение
434.05.00.05.01
Переключатель скоростей
"Машинстор" (зелен.)
Нет данных о товаре
1
8
Не настроено изображение
434.05.00.08.00
Экран защитный светодиода подсветки ДА-12ЭР-01/02
Экран защитный светодиода
В наличии: 2
1
50 ₽
9
Не настроено изображение
536.05.00.09.00
Светодиод с платой
Нет данных о товаре
1
10
Переключатель реверса ДА-12ЭР-01/02
434.05.00.09.00
Переключатель реверса ДА-12ЭР-01/02
Переключатель реверса
Стандарт черн.
В наличии: 3
1
30 ₽
10*
Не настроено изображение
434.05.00.09.01
Переключатель реверса
"Машинстор" (зелен.)
Нет данных о товаре
1
11
Не настроено изображение
536.04.02.02.00
Выключатель
FA021A-6604
Нет данных о товаре
1
11*
Не настроено изображение
536.04.02.00.00
Выключатель и св.диод (ЧЁРНЫЙ) ДА-18ЭР
Выключатель и св.диод (ЧЁРНЫЙ) ДА-18ЭР (536)
FD36-1120 1951-18V; 24VDC 20A (черн.)
В наличии: 6
1
1,060 ₽
11**
Не настроено изображение
536.04.02.00.01
Выключатель и св.диод (ЗЕЛЁНЫЙ) ДА-18ЭР (536)
FD36-1120 1934-18V; 24VDC 20A (зел.)
Нет данных о товаре
1
12
Не настроено изображение
434.05.00.04.00
Пружина сжатия переключателя длинная ДА-12ЭР-01/02
Пружина сжатия переключателя длинная
Ø0.5мм Ø6мм
Нет в наличии
1
20 ₽
13
Не настроено изображение
434.05.00.03.00
Пружина сжатия переключателя короткая ДА-12ЭР-01/02
Пружина сжатия переключателя короткая
Ø0.5мм Ø5мм
Нет в наличии
1
20 ₽
14
Не настроено изображение
535.04.02.01.00
Пластина контактная ДА-14,4ЭР
Пластина контактная
Нет в наличии
1
80 ₽
15
Не настроено изображение
384.02.03.00.00
Батарея аккумуляторная ДА-13/18Л3
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 1
1
2,900 ₽
15
Не настроено изображение
518.02.03.00.00
Батарея аккумуляторная ДА-10/18Л2
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
В наличии: 2
1
4,610 ₽
15
Не настроено изображение
536.02.03.00.00
Батарея аккумуляторная ДА-18ЭР
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
3,900 ₽
15
Не настроено изображение
2400.019
АПИ-1,5/18 аккум. блок 1,5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 1.5Ач, 18В, Li-ion
18V DC, Li-ion, 1500 mAh
Нет в наличии
1
4,450 ₽
15
Не настроено изображение
518.02.03.01.00
Батарея аккумуляторная Li-ion, 2000 mAh
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
5,610 ₽
15
Не настроено изображение
574.02.03.00.00
Батарея аккумуляторная 18V/2.0Ah li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
В наличии: 1
1
5,440 ₽
15
Не настроено изображение
649.02.03.01.00
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет данных о товаре
1
15
Не настроено изображение
2400.020
АПИ-2/18 аккум. блок 2А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
4,910 ₽
15
Не настроено изображение
2400.120
АПИ-2/18И аккум. блок 2А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 2.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 2000 mAh
Нет в наличии
1
0 ₽
15
Не настроено изображение
574.02.03.01.00
Батарея аккумуляторная 20 VDC; 18V/4.0Ah li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
8,800 ₽
15
Не настроено изображение
649.02.03.00.00
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет данных о товаре
1
15
Не настроено изображение
2400.021
АПИ-4/18 аккум. блок 4А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,190 ₽
15
Не настроено изображение
2400.121
АПИ-4/18И аккум. блок 4А/ч, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 4.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 4000 mAh
Нет в наличии
1
7,840 ₽
15
Не настроено изображение
574.02.03.02.00
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет данных о товаре
1
15
Не настроено изображение
2400.022
АПИ-5/18 аккум. блок 5А/ч, 18В, Li-ion
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,760 ₽
15
Не настроено изображение
2400.122
АПИ-5/18И аккум. блок 5Ач, 18В, Li-ion с инд.
Батарея аккумуляторная АПИ, 5.0Ач, 18В, Li-ion с индикатором уровня заряда
18V DC, Li-ion, 5000 mAh
Нет в наличии
1
9,840 ₽
16
Не настроено изображение
383.02.02.00.00
Устройство зарядное в сборе ДА-10/14,4Л3
Устройство зарядное для аккум.блока 1.5-2.0Ач, 14.4-18В, Li-ion, с индикатором зарядки
220В, 50Вт, I=1.8А, V=16.8В
В наличии: 1
1
1,930 ₽
16
Не настроено изображение
518.02.02.00.00
Устройство зарядное в сборе ДА-10/18Л2
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
220В, 37Вт, I-1.5A, V=17.2V
В наличии: 1
1
680 ₽
16
Не настроено изображение
536.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
2,980 ₽
16
Не настроено изображение
597.02.02.01.00
Устройство зарядное (2401.116) ДА-10/18В (709)
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В (светодиод)
В наличии: 1
1
1,930 ₽
16
Не настроено изображение
597.02.02.00.00
Устройство зарядное ДА-18ЭР
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
Нет в наличии
1
1,420 ₽
16
Не настроено изображение
2401.016
Зарядное устройство ЗУ-1,5/18 для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
100-240В, 0.8А, 5Вт, I=1.5А, V=21.5В
В наличии: 3
1
1,700 ₽
16
Не настроено изображение
2401.116
ЗУ-1,5/18 с инд. для аккум. блока 1,5А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В, Li-ion, с индикатором зарядки
100-240В, 0.8А, I=1.5А, V=21.5В (светодиод)
Нет в наличии
1
1,700 ₽
16
Не настроено изображение
574.02.02.00.00
Устройство зарядное
Устройство зарядное для аккум.блока 1.5-2.0Ач, 18В
110-240В, Iп-0.8А, 37Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
2,490 ₽
16
Не настроено изображение
574.02.01.00.00
Устройство зарядное ДПА-165/18В
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
1,420 ₽
16
Не настроено изображение
649.02.02.01.00
Устройство зарядное (2401.126)
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,790 ₽
16
Не настроено изображение
2401.026
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
В наличии: 1
1
3,220 ₽
16
Не настроено изображение
2401.126
ЗУ-4/18 для аккум. блока 4А/ч, 18В, Li-ion
Устройство зарядное для аккум.блока 4.0-5.0Ач, 18В, Li-ion, с индикатором зарядки
110-240В, Iп-0.8А, 88Вт, Iз-2.2А, Uз-21.5В
Нет в наличии
1
3,220 ₽
17
Не настроено изображение
434.03.00.01.00
Кольцо-регулятор момента
18+1
В наличии: 3
1
80 ₽
А
Не настроено изображение
436.03.00.00.00
Привод в сборе ДА-18ЭР
Привод в сборе с муфтой
0-400/0-1400 об/мин (без "Кольца")
В наличии: 1
1
1,800 ₽
В
Редуктор в сборе ДА-12ЭР-01/02
434.03.01.00.00
Редуктор в сборе ДА-12ЭР-01/02
Редуктор в сборе
(U1=1/15; U2=1/56.25)
В наличии: 3
1
1,260 ₽
