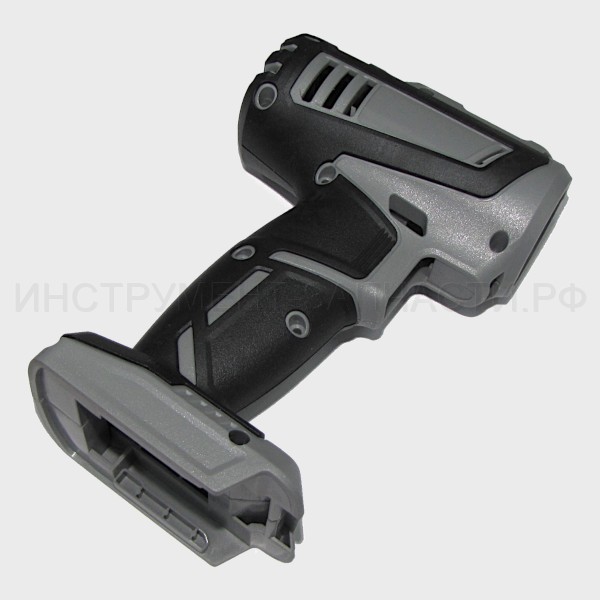

Дмитрий Кущев Схема и запчасти для аккумуляторной дрели-шуруповерта Интерскол ДА-18ЭР Схема актуальна для изделий, у которых серийный номер начинается с 536. Рис. 1 Аккумуляторная дрель-шуруповерт ДА-18ЭР (536.*): Рис.1 № Изобр. Артикул Наименование Наличие / Резерв Кол.на схеме Цена 1 1 00.02.04.01.22 Винт М5Lx18 Винт фиксирующий М5Lх18 М5Lх18 В наличии: 20 1 80 ₽ 2 2 00.20.20.02.04 Патрон сверлильный ДА-12ЭР-01/02,14,18 Патрон сверлильный БЗП 3/8-24UNF, Ø0,8-10мм В наличии: 1 1 540 ₽ 3 3 436.03.00.00.00 Привод в сборе ДА-18ЭР Привод в сборе с муфтой 0-400/0-1400 об/мин В наличии: 1 1 1,800 ₽ 3_1 3_1 434.03.01.00.00 Редуктор в сборе ДА-12ЭР-01/02 Редуктор в сборе (U1=1/15; U2=1/56,25) В наличии: 2 1 1,260 ₽ 3_2 3_2 436.04.01.00.00 Двигатель с шестеренкой в сборе ДА-18ЭР Двигатель с шестерней в сборе RS550 DC-18V Ø35.8x57, 20000rpm Нет в наличии 1 870 ₽ 3_2.1 3_2.1 436.04.01.01.00 Двигатель ДА-18ЭР Электродвигатель 18В DC-18V, 20000rpm В наличии: 1 1 970 ₽ 3_2.2 3_2.2 436.04.01.02.00 Шестерня мотора В наличии: 5 1 70 ₽ 3_2.3 3_2.3 00.02.04.01.13 Винт М3х5 Винт M3X5 Нет в наличии 2 30 ₽ 4 4 00.02.03.01.47 Винт 3х14 Винт ST3х14 В наличии: 20 10 20 ₽ 5 5 536.05.00.00.00 Корпус комплект (лев+прав) ДА-18ЭР (536) Корпус комплект ABS+TPE В наличии: 2 1 670 ₽ 6 6 434.05.00.04.01 Пружина переключателя плоская ДА-12ЭР Пружина переключателя плоская 65Mn В наличии: 3 2 30 ₽ 7 7 434.05.00.05.00 Переключатель скоростей ДА-12ЭР-01/02 Переключатель скоростей ABS В наличии: 4 1 70 ₽ 8 8 434.05.00.08.00 Экран защитный светодиода подсветки ДА-12ЭР-01/02 Экран защитный светодиода В наличии: 2 1 50 ₽ 9 9 536.05.00.09.00 Светодиод с платой Нет данных о товаре 1 10 10 434.05.00.09.00 Переключатель реверса ДА-12ЭР-01/02 Переключатель реверса В наличии: 3 1 30 ₽ 11 11 536.04.02.02.00 Выключатель FA021A-6604 Нет данных о товаре 1 11 11* 536.04.02.00.00 Выключатель и св.диод (ЧЁРНЫЙ) ДА-18ЭР Выключатель FD36-1120 1951-18V c 01.01.2020г В наличии: 6 1 1,060 ₽ 12 12 434.05.00.04.00 Пружина сжатия переключателя длинная ДА-12ЭР-01/02 Пружина Ø0,5мм Ø6мм Нет в наличии 1 20 ₽ 13 13 434.05.00.03.00 Пружина сжатия переключателя короткая ДА-12ЭР-01/02 Пружина Ø0,5мм Ø5мм Нет в наличии 1 20 ₽ 14 14 535.04.02.01.00 Пластина контактная ДА-14,4ЭР Пластина контактная Нет в наличии 1 80 ₽ 15 15 536.02.03.00.00 Батарея аккумуляторная ДА-18ЭР Батарея аккумуляторная 18V 1500mAh Нет в наличии 1 3,900 ₽ 16 16 536.02.02.00.00 Устройство зарядное ДА-18ЭР Устройство зарядное 100-240В, 5Вт, I=1,5А, V=21,5В Нет в наличии 1 2,980 ₽ Кол-во: В корзину
